Medidor LCR portátil TH2822A para capacitancia e impedancia 100Hz-10kHz
Marca: Tonghui
IVA inclòs (Sense IVA: 155,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 180,05 € | -4% |
| 10+ | 176,30 € | -6% |
| 20+ | 168,80 € | -10% |

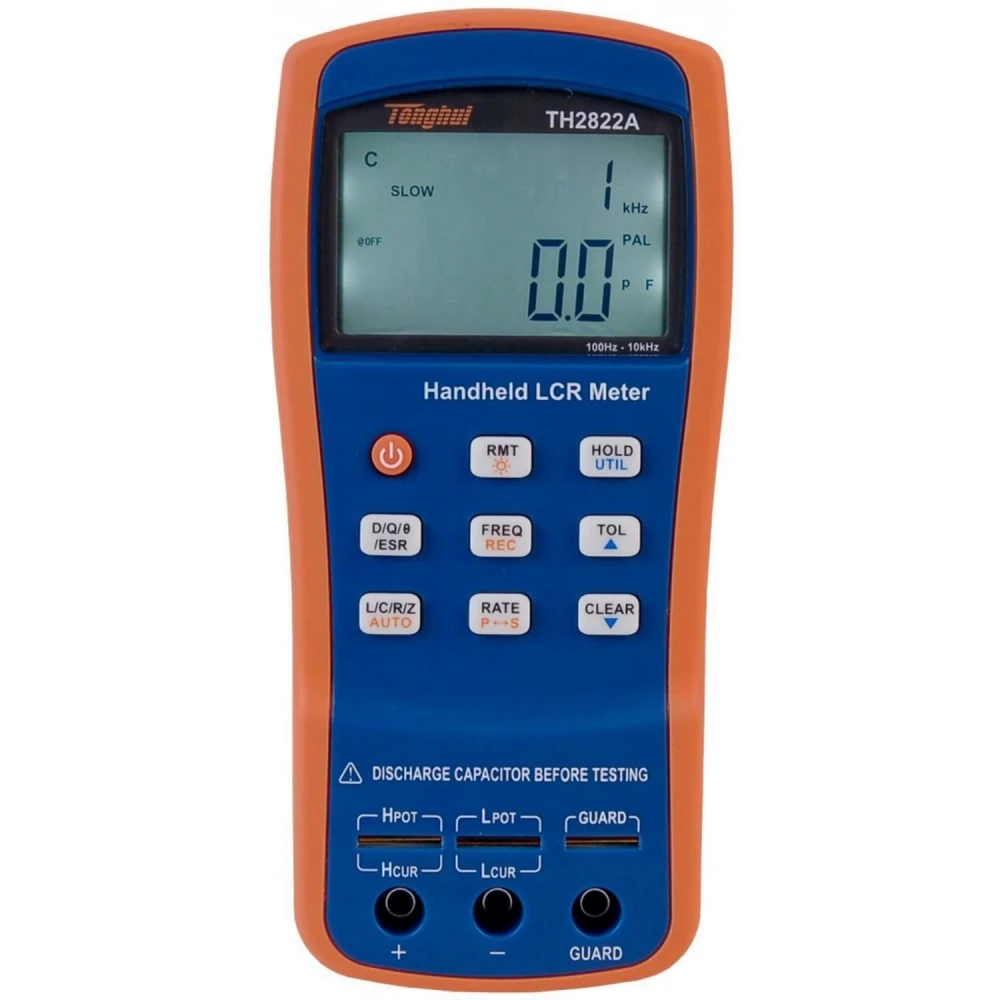

El medidor LCR portátil TH2822A es un instrumento avanzado diseñado para medir parámetros eléctricos como inductancia (L), capacitancia (C), resistencia (R) e impedancia (Z) con alta precisión. Equipado con una pantalla LCD retroiluminada que muestra simultáneamente parámetros primarios y secundarios, este medidor facilita la lectura rápida y clara de datos.
Su diseño compacto y ligero, con carcasa de doble color, combina estética y funcionalidad, haciendo que su manejo sea cómodo y eficiente. El TH2822A soporta frecuencias de prueba de hasta 10 kHz y ofrece una resolución de factor de disipación (D) de 0.0001, permitiendo mediciones ultra precisas.
Características clave
- Precisión básica de medición del 0.25%
- Frecuencia máxima de señal de prueba: 10 kHz
- Resolución de 40,000 cuentas para parámetros primarios
- Consumo ultra bajo de energía: típico 25 mA
- Función inteligente Auto LCR para mediciones automáticas
- Velocidad de medición rápida: hasta 4 mediciones por segundo
- Configuración innovadora de terminales: ranura de prueba de 5 terminales y conector banana de 3 terminales
- Corrección automática de apertura y cortocircuito
- Indicador de batería baja y apagado automático configurable
- Interfaz Mini-USB compatible con SCPI para comunicación y control remoto
Usos típicos
Este medidor es ideal para técnicos y aficionados que trabajan con componentes electrónicos, especialmente componentes SMD, permitiendo medir con precisión capacitancia, impedancia y otros parámetros eléctricos esenciales para el diagnóstico y desarrollo de circuitos electrónicos.
Además, su compatibilidad con pinzas Kelvin de 4 terminales (modelos TH26009C y TH26029C) facilita la medición en componentes pequeños y de montaje superficial.
Especificaciones técnicas
- Parámetros medidos: L, C, R, Z, D, Q, ESR
- Modos de circuito equivalente: Serie y paralelo
- Modos de medición: Manual y automático
- Velocidad de medición: 4 mediciones/segundo (rápido), 1.5 mediciones/segundo (lento)
- Modos de tolerancia: 1%, 5%, 10%, 20% (20% no disponible para TH2822)
- Protección de entrada: fusible 0.1A / 250V
- Fuente de alimentación: batería alcalina de 9V (IEC 6LR61)
- Duración de batería: hasta 16 horas con retroiluminación apagada
- Dimensiones: 190mm x 90mm x 41mm
- Peso: 350g
- Condiciones de operación: 0°C a 40°C, humedad relativa hasta 90%
- Normativas de seguridad y EMC: IEC 61010-1:2001; IEC 61326-2-1:2005
Compatibilidad y software
El medidor TH2822A incluye interfaz Mini-USB para conexión con PC, permitiendo comunicación de datos y control remoto mediante software FastAccess gratuito disponible en la web del fabricante.
Estado de disponibilidad
Actualmente este producto se encuentra sin stock. Recomendamos consultar disponibilidad futura o productos alternativos en nuestra tienda.
- Precisión básica del 0.25% para mediciones fiables
- Frecuencia de prueba máxima de 10 kHz para diversas aplicaciones
- Pantalla LCD retroiluminada con visualización dual de parámetros
- Consumo energético ultra bajo, hasta 16 horas de uso continuo
- Funciones automáticas para medición rápida y sencilla
- Interfaz Mini-USB para conexión y control vía PC
- Corrección automática de apertura y cortocircuito para mayor precisión
- Compatible con pinzas Kelvin de 4 terminales para componentes SMD
Preguntes i respostes dels clients
Quins components principals puc mesurar amb el LCR Meter TH2822A i quins són els seus rangs de mesura?
El TH2822A permet mesurar inductància (L), capacitat (C) i resistència (R) de components passius. Els rangs típics abasten des de nanohenris (nH) fins a henris (H) per a la inductància, picofarads (pF) fins a milifarads (mF) per a la capacitat, i miliohms (mΩ) fins a megaohms (MΩ) per a la resistència, tot i que els valors exactes depenen de la configuració i de les proves específiques.
Quines opcions de connectivitat i transferència de dades ofereix aquest mesurador per registrar o analitzar resultats en un PC?
El mesurador TH2822A incorpora una interfície USB que facilita la transferència de dades i el control remot des d’un PC, permetent registrar i analitzar resultats mitjançant el programari compatible proporcionat pel fabricant.
Quina precisió de mesura té el TH2822A i en quines condicions varia aquesta especificació?
El TH2822A ofereix una precisió bàsica del 0,25%. Aquesta especificació pot variar en funció del rang seleccionat, la temperatura ambient (normalment garantida al voltant de 23 °C ±5 °C) i el tipus de component sota prova. Fora d’aquestes condicions, la precisió es pot veure lleugerament compromesa.
Quin és el temps d’ús continu amb bateries estàndard i quines alternatives hi ha si es necessita més autonomia?
Amb bateries estàndard, el TH2822A pot funcionar fins a 16 hores d’ús continu. Per a necessitats de més autonomia, la versió TH2822C admet bateries recarregables compatibles, ampliant la durada segons la capacitat d’aquestes.

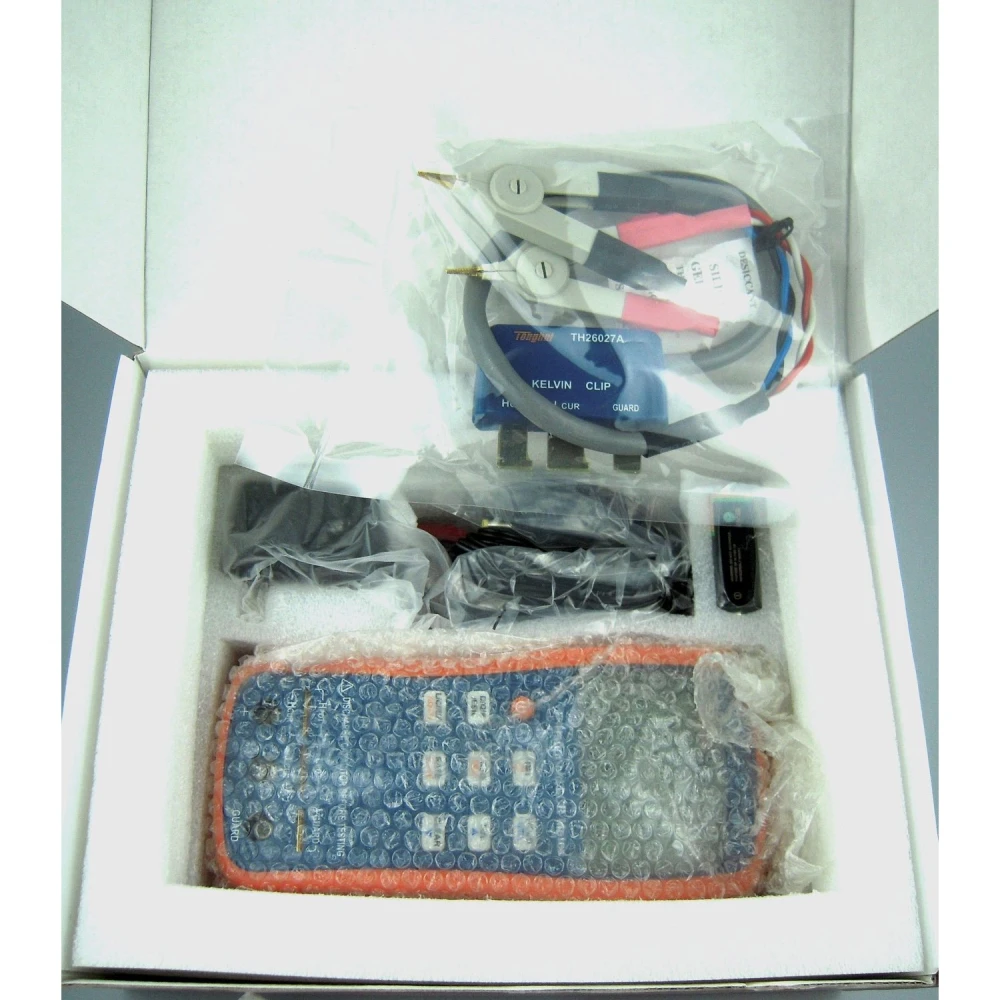

Quin tipus de puntes o accessoris de prova s’inclouen a la caixa i quines opcions hi ha per a SMD?
L’equip pot incloure puntes de prova estàndard i, opcionalment, pinces Kelvin de 4 terminals. Per a la mesura de SMD, es recomanen els models de pinces TH26009C o TH26029C, que són compatibles però potser no venen inclosos en tots els kits; convé verificar el contingut en el moment de comprar.
Quins paràmetres pot mesurar el mesurador LCR portàtil TH2822A?
Pot mesurar inductància (L), capacitat (C), resistència (R), impedància (Z), factor de dissipació (D), factor de qualitat (Q) i ESR.
Quina és la freqüència màxima de prova del TH2822A?
La freqüència màxima del senyal de prova és de 10 kHz.
El mesurador inclou alguna funció automàtica?
Sí, compta amb funció intel·ligent Auto LCR per a mesures automàtiques i ràpides.
Quin tipus de bateria utilitza el TH2822A?
Utilitza una bateria alcalina de 9V (model IEC 6LR61) amb una durada típica de 16 hores sense retroil·luminació.
Està disponible actualment el mesurador TH2822A?
Actualment el producte està fora d'estoc. Es recomana consultar la disponibilitat futura o productes alternatius.
