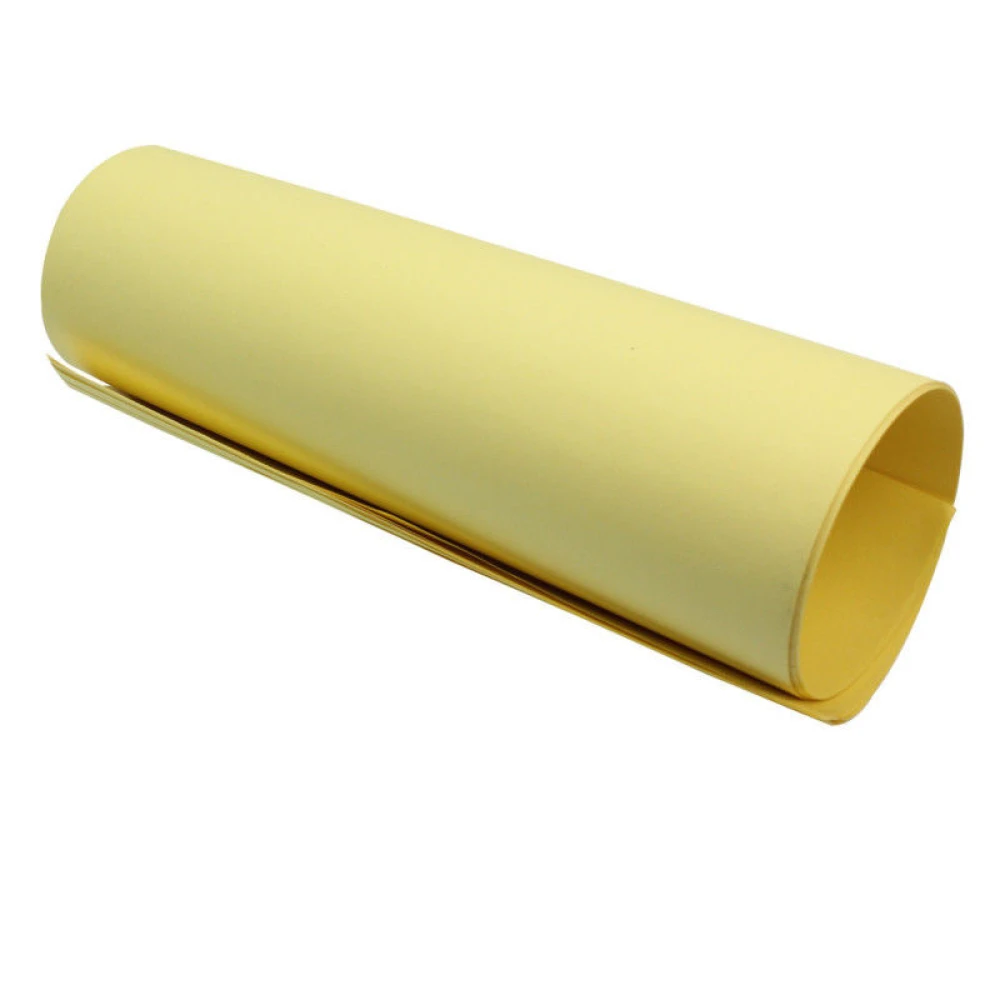

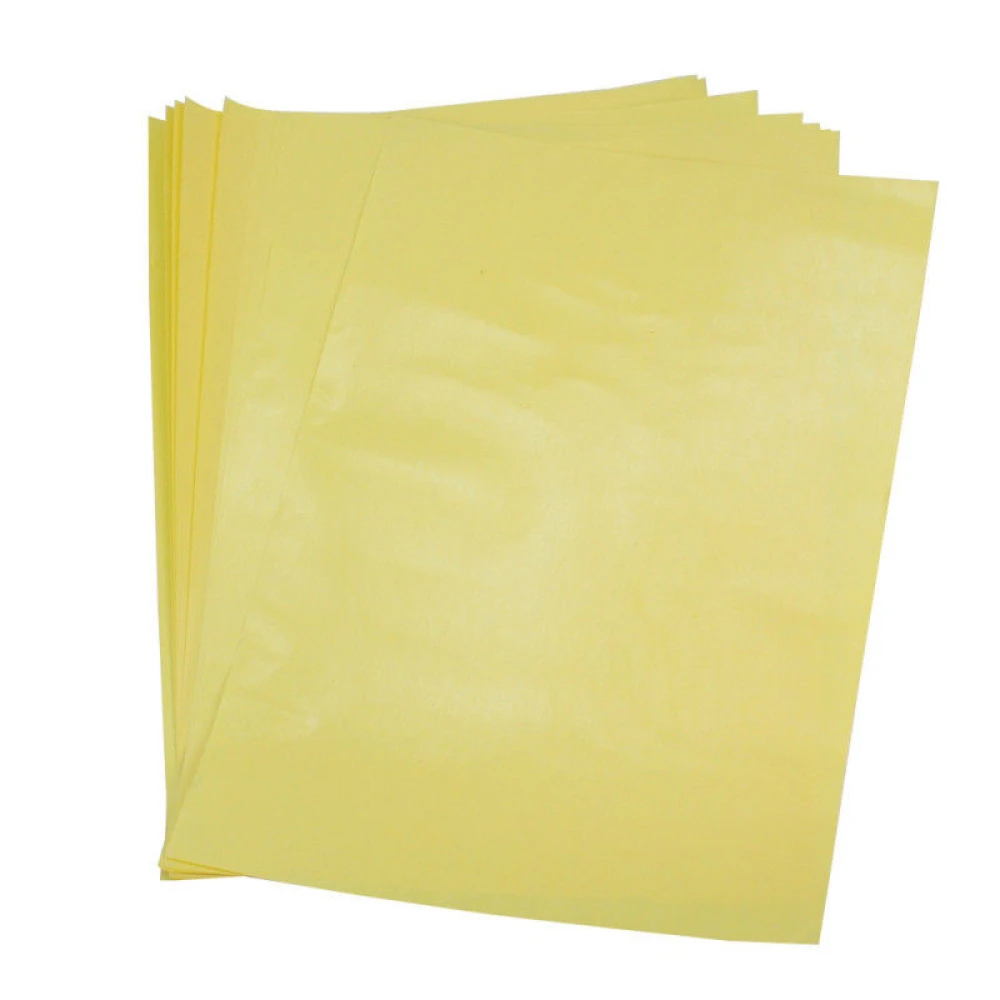

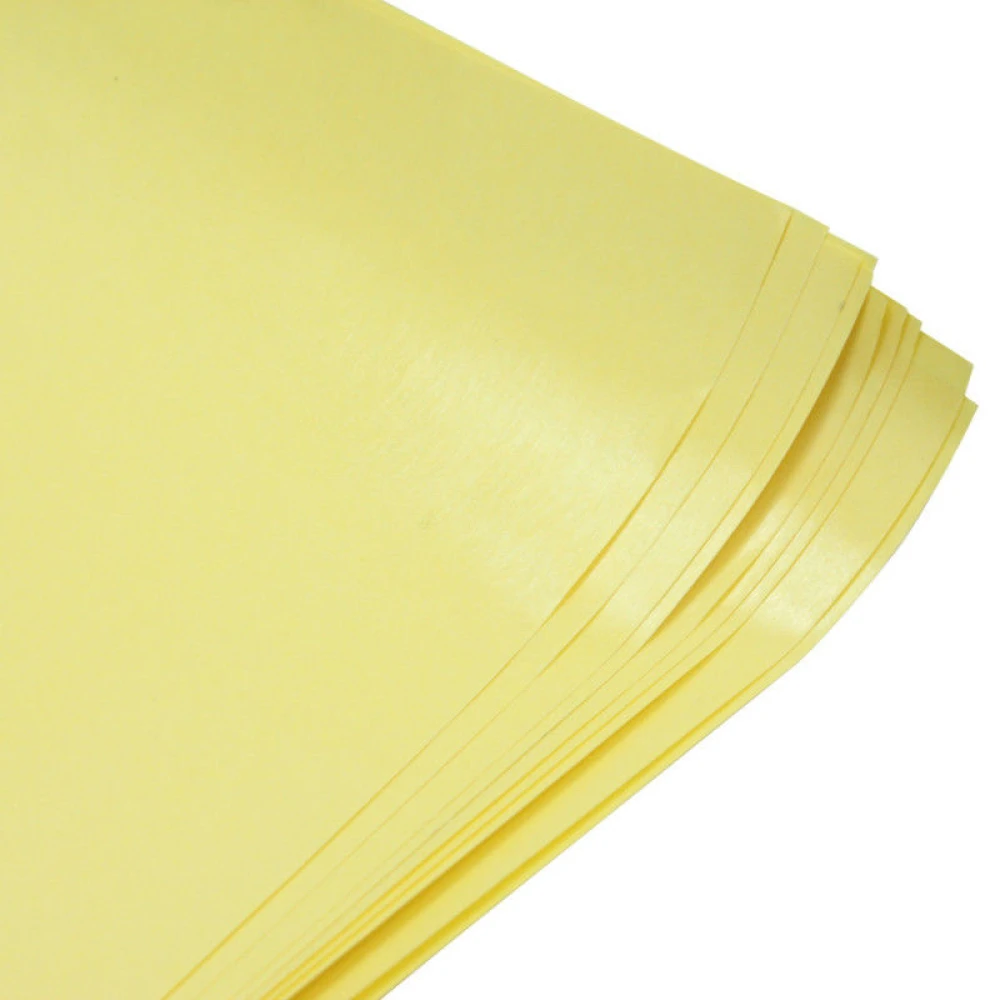

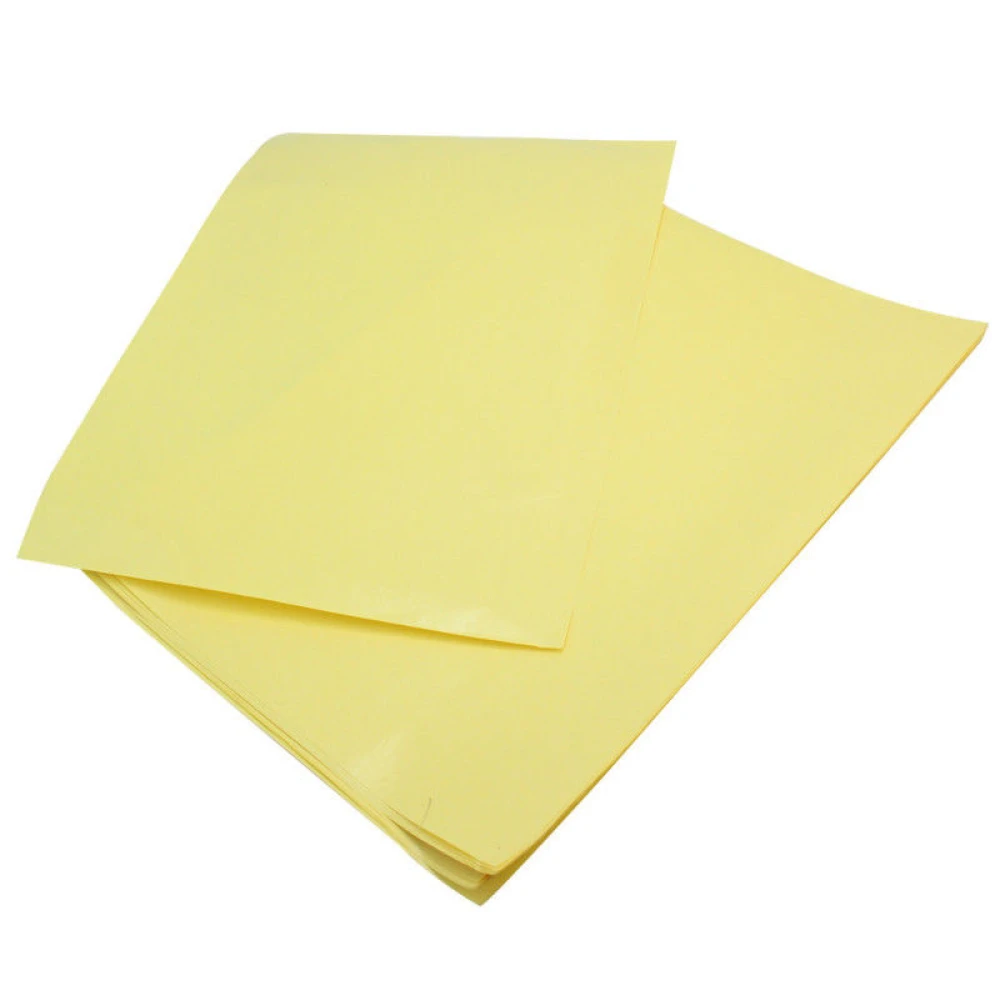

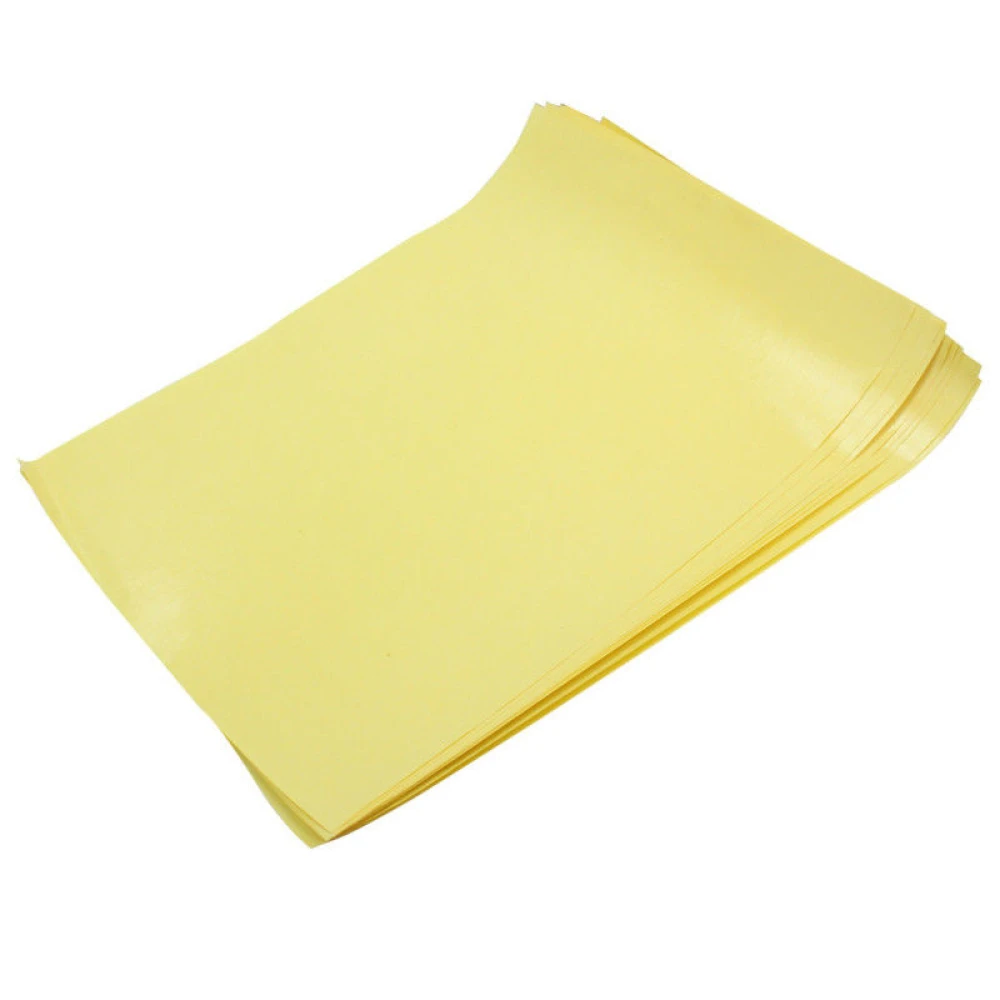

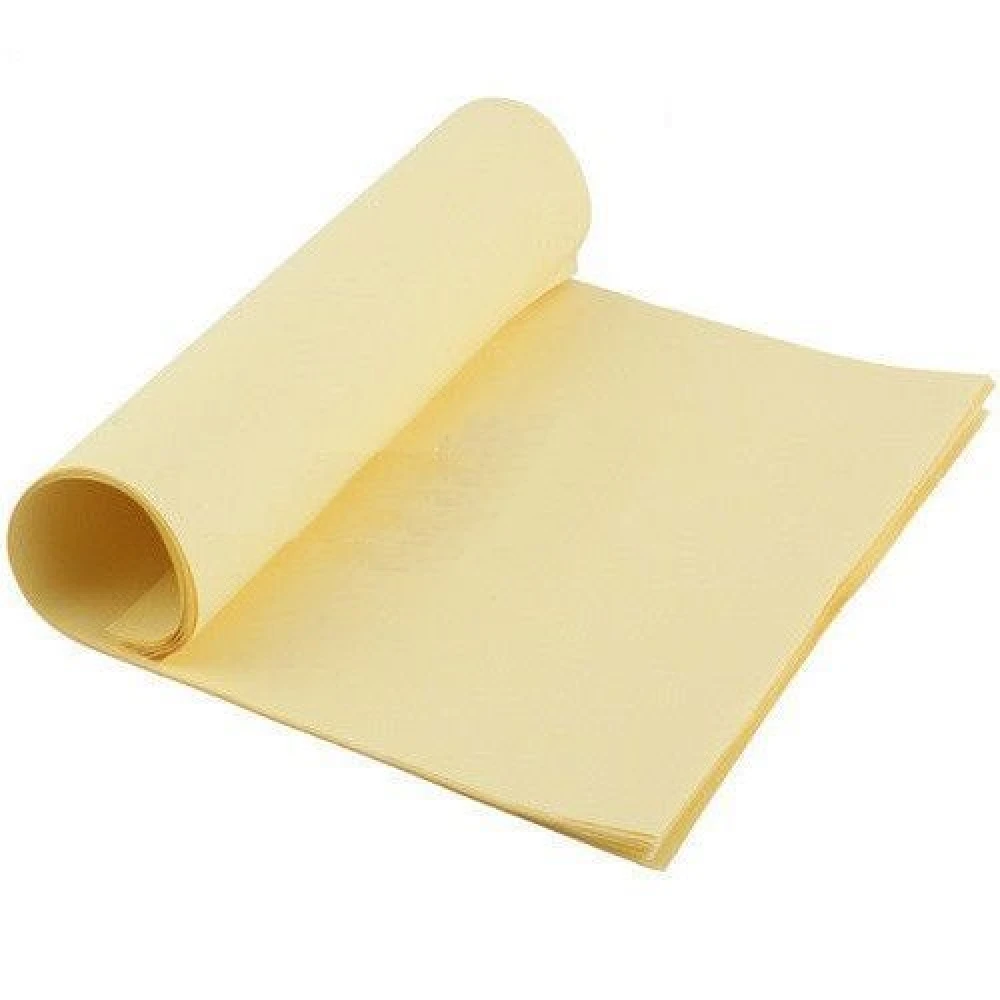

10 fulls de làmines de transferència tèrmica A4 per a PCB i circuits DIY

El paper de transferència tèrmica tipus A4 permet una transferència definida i precisa del tòner des de la impressora làser a la placa de coure, cosa que redueix els errors d’alineació i millora el detall dels traçats en comparació amb mètodes com l’ús de paper vegetal o adhesius. El seu principal benefici és l’alta resolució obtinguda i la compatibilitat amb materials domèstics (impressora làser i planxa o laminadora), tot i que la qualitat final depèn dels paràmetres de transferència i del disseny específic.

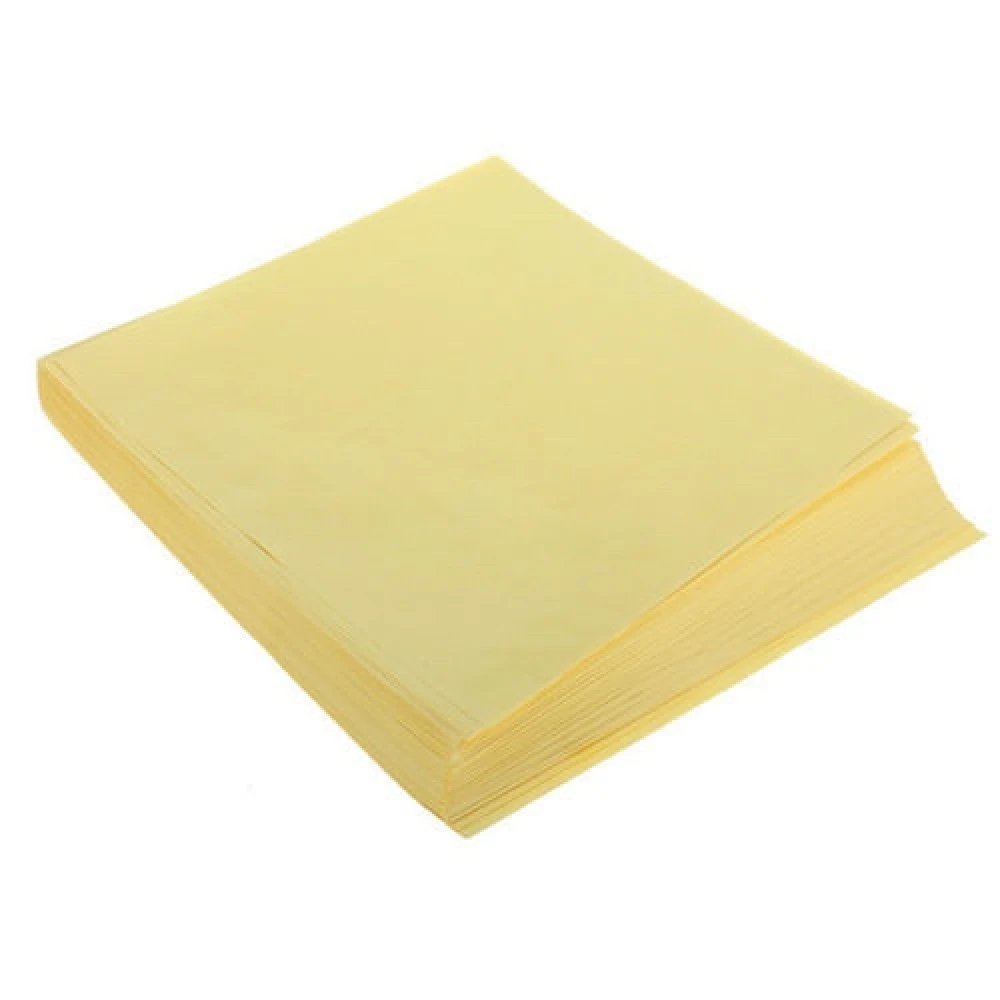

Els fulls de paper de transferència tèrmica solen tenir un gruix aproximat de 70 a 80 µm i un pes per full de 4 a 5 g (en format A4: 297 x 210 mm). Hi ha toleràncies mínimes (±5 µm) a causa del procés de fabricació, però normalment no afecten el procés de transferència per a la majoria d’aplicacions DIY.

El paper és compatible amb impressores làser estàndard (domèstiques o d’empresa) sempre que acceptin paper de mida A4. No és apte per a impressores d’injecció de tinta. Tolera temperatures de transferència tèrmica entre 150 i 180 °C, tant en laminadores com en planxes domèstiques. Superar els 190 °C pot danyar el paper i dificultar la separació després de la transferència.

Els problemes més habituals són la mala adherència del tòner, vores mal definides o transferència incompleta. Normalment es deuen a una temperatura insuficient (menys de 150 °C), un temps de contacte curt o una pressió inadequada. Per obtenir millors resultats, es recomana netejar bé la placa de coure, imprimir amb alta densitat de tòner i experimentar amb el temps i la temperatura dins del rang suggerit (entre 1 i 2 minuts a 150-180 °C).

Per preservar els fulls, s’han d’emmagatzemar en un lloc sec, sense exposició directa al sol, i a temperatures entre 15 i 25 °C per evitar deformacions o pèrdua de propietats superficials. Es recomana mantenir-los al seu embalatge original fins al moment d’ús. La humitat pot reduir la capacitat de transferència, així que un ambient sec és essencial.

No, aquestes làmines són compatibles únicament amb impressores làser a causa de la composició del tòner necessari per a la transferència tèrmica.

Cada full té una mida A4, és a dir, 297 x 210 mm.

S'imprimeix el disseny amb una impressora làser a la fulla, després s'aplica calor i pressió amb un laminador o planxa per transferir el tòner a la placa de coure.

Sí, aquestes làmines permeten la fabricació de plaques de circuit imprès de doble cara amb alta precisió.

Es recomana utilitzar impressores làser de petit format i ajustar temps i temperatures segons l'equip. No fer servir impressores d'injecció de tinta.
