MEGA 2560 PRO Embed CH340G ATMEGA2560 placa compatible Arduino Mega2560 DIY
Marca: satkit
IVA inclòs (Sense IVA: 14,50 €)

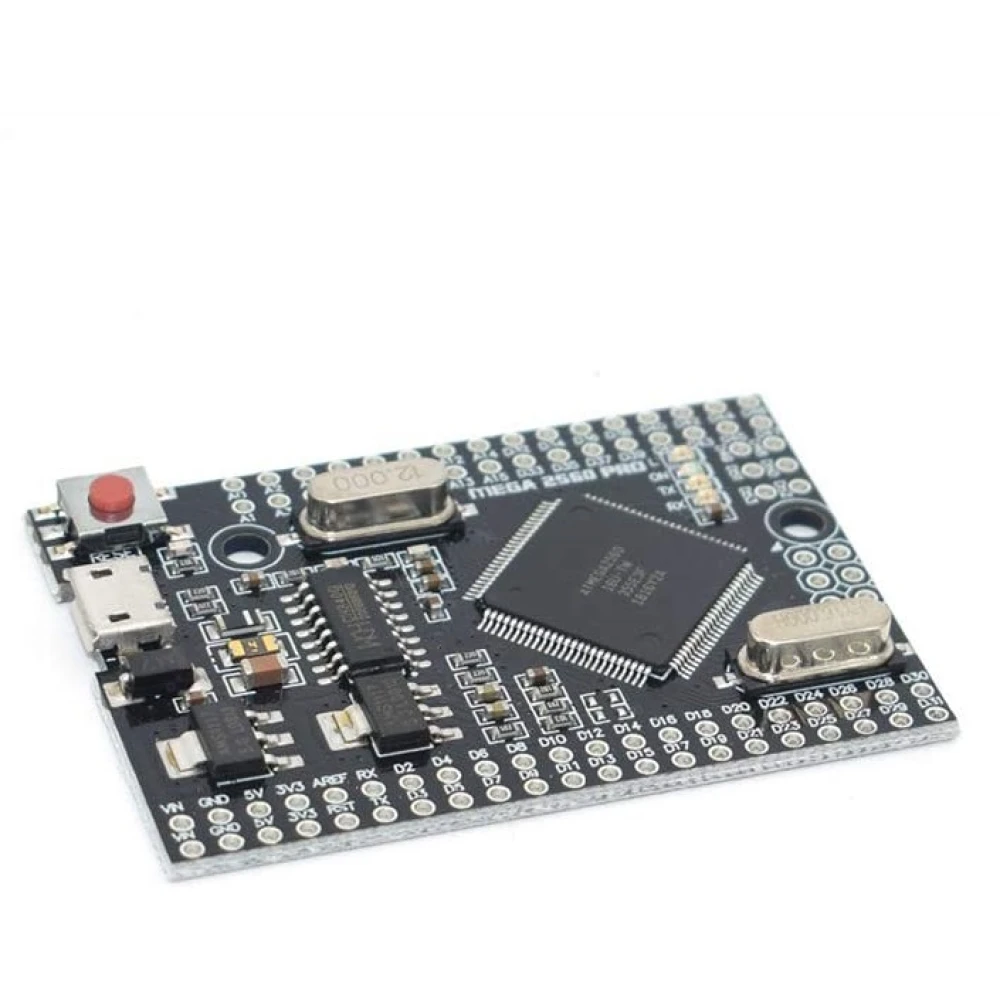

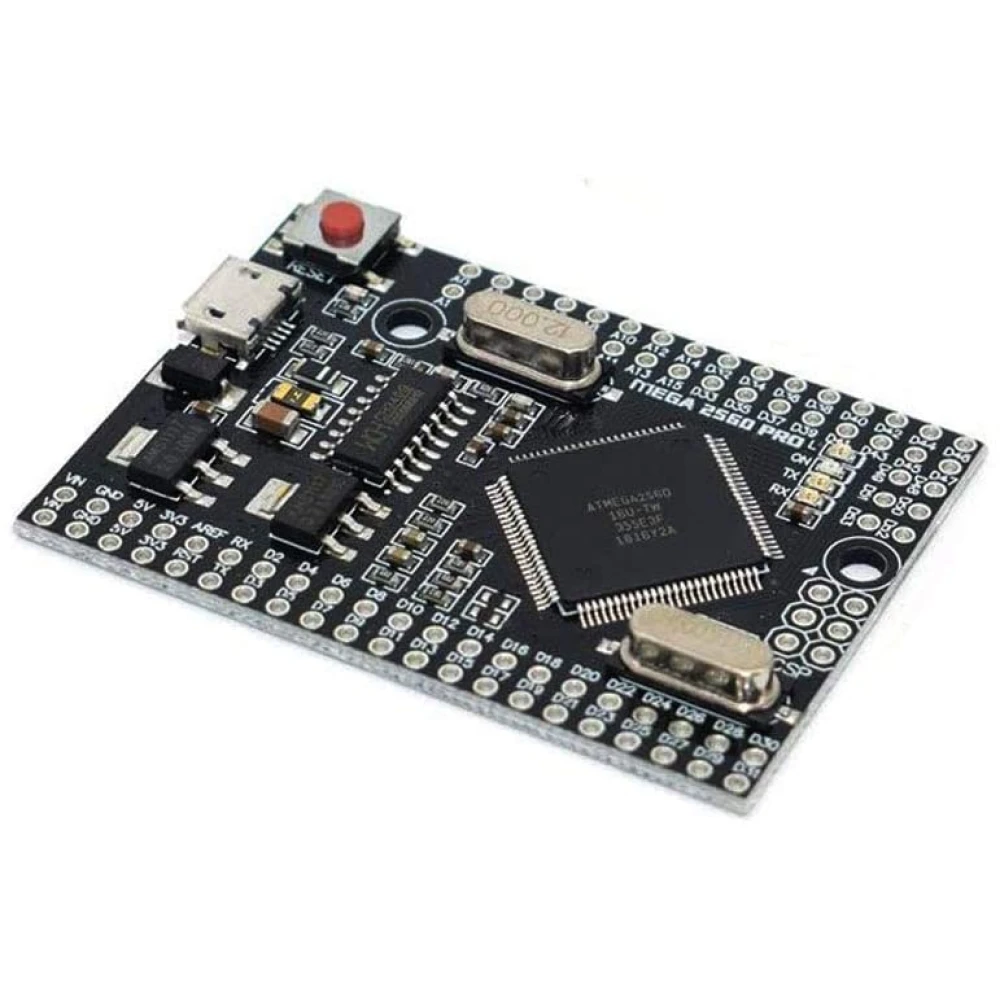

La MEGA 2560 PRO Embed CH340G ATMEGA2560 és una placa embeguda dissenyada per oferir una solució compacta i eficient compatible amb la popular placa Arduino Mega 2560. Construïda amb el microcontrolador Atmel ATmega2560 i el xip d'interfície USB-UART CH340G, aquesta placa és perfecta per a qui vol desenvolupar projectes DIY amb un maquinari fiable i estable.
- Compatibilitat: Compatible amb Arduino Mega 2560, permet utilitzar biblioteques i projectes existents sense problemes.
- Mida compacta: Amb dimensions de 38x55mm, és ideal per a projectes amb espai limitat o per a muntatge en protoboard de soldadura.
- Microcontrolador: Equipat amb el xip original ATmega2560 que funciona a 16 MHz, garantint un rendiment estable i eficient.
- Interfície USB: Utilitza el xip CH340G com a convertidor UART-USB, facilitant la connexió a l'ordinador mitjançant cable microUSB, comú en smartphones Android.
- Alimentació: Es pot alimentar via connector MicroUSB o capçaleres d'alimentació, amb un regulador de voltatge LDO que admet entrada de 6V a 9V DC (pic fins a 18V).
- Corrent de sortida: Proporciona fins a 800mA per a 5V i 3,3V, suficient per a la majoria de projectes inicials.
Aquesta placa és ideal per a desenvolupadors i aficionats que busquen una alternativa compacta i econòmica al Arduino Mega 2560 tradicional, especialment útil en projectes DIY on l'espai i la integració són crucials.
Casos d'ús típics:
- Projectes de robòtica i automatització.
- Desenvolupament de prototips electrònics en espais reduïts.
- Aplicacions educatives per a l'aprenentatge de microcontroladors.
- Integració en dispositius personalitzats que requereixen control avançat.
Compatibilitat i requisits: Per a un funcionament òptim, cal instal·lar els controladors CH340G a l'ordinador. La placa es connecta mitjançant cable microUSB estàndard i és compatible amb la majoria d'entorns de desenvolupament Arduino.
- Compatible amb Arduino Mega 2560 per a projectes DIY.
- Microcontrolador Atmel ATmega2560 a 16 MHz per a un rendiment estable.
- Interfície USB-UART CH340G per a una connexió senzilla al PC.
- Mida compacta 38x55mm, ideal per a protoboards i projectes amb espai limitat.
- Alimentació flexible per MicroUSB o capçaleres, amb regulador LDO per a 6V-9V DC.
- Corrent de sortida de fins a 800mA per a 5V i 3,3V, suficient per a la majoria de projectes.
Preguntes i respostes dels clients
Quines són les diferències clau entre la MEGA 2560 PRO Embed i la placa Arduino Mega 2560 estàndard?
La MEGA 2560 PRO Embed ofereix la mateixa funcionalitat i microcontrolador (ATmega2560) que la Arduino Mega 2560 estàndard, però en un format molt més compacte (38x55 mm) i sense connectors USB grans ni jack d’alimentació clàssic. A més, utilitza el xip CH340G per a la interfície USB-UART, cosa que requereix instal·lar controladors específics. Això la fa ideal per a projectes integrats o espais reduïts, però pot ser menys amigable per a principiants o prototips ràpids.
Què conté la caixa en comprar el producte i quin és el pes i les dimensions exactes de la placa?

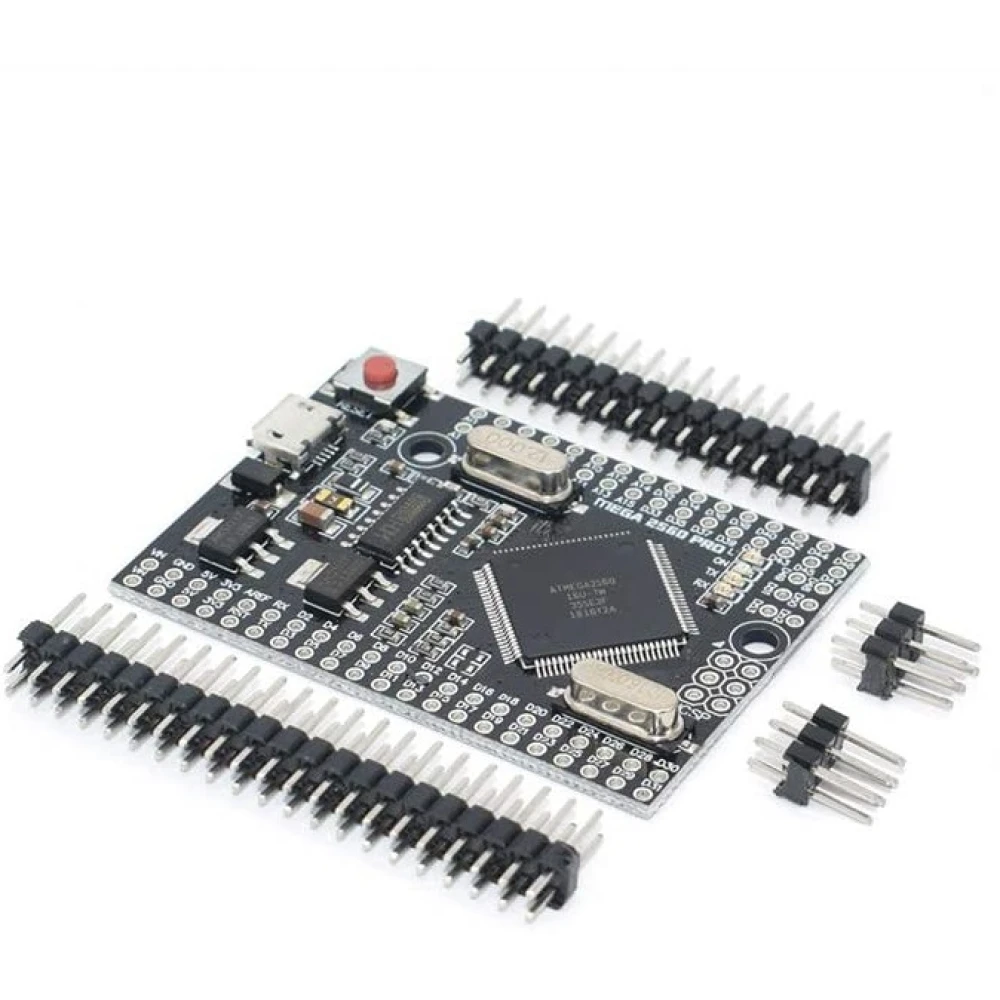

En general, el paquet inclou la placa MEGA 2560 PRO Embed amb els pins mascle soldats. Normalment no inclou cable MicroUSB ni accessoris addicionals. Les dimensions oficials de la placa són 38 mm x 55 mm i el pes aproximat és d’11 grams.
La compatibilitat amb IDE i sistemes operatius és igual que una Arduino Mega tradicional?
Funciona amb l’Arduino IDE estàndard i es programa igual que una Mega 2560 convencional. Tanmateix, utilitza el xip CH340G per a la comunicació USB, de manera que cal instal·lar el driver CH340G a Windows, Mac o Linux abans d’utilitzar-la. Això és un pas addicional respecte als models amb xip FTDI o ATmega16U2.
Quines són les principals cures per assegurar la durabilitat del MEGA 2560 PRO Embed en un muntatge definitiu?
Es recomana protegir la placa contra curtcircuits i estàtica, assegurar una ventilació adequada per evitar el sobreescalfament del regulador en aplicacions d’alta demanda, i evitar exposicions a humitat o vibracions extremes. Soldar amb cura els pins i utilitzar connectors ferms pot augmentar-ne la vida útil.
És compatible la MEGA 2560 PRO Embed amb Arduino Mega 2560?
Sí, aquesta placa és compatible amb Arduino Mega 2560, permetent utilitzar els mateixos projectes i biblioteques.
Quin tipus de connexió USB utilitza?
Utilitza un cable microUSB estàndard per connectar la placa a l'ordinador mitjançant el xip convertidor CH340G.
Quin voltatge d'alimentació admet?
Es pot alimentar amb un voltatge d'entrada de 6V a 9V DC a través del connector MicroUSB o capçaleres, amb un pic màxim de 18V.
Necessito instal·lar algun controlador per fer-la servir?
Sí, cal instal·lar els controladors CH340G a l'ordinador perquè la placa funcioni correctament.
Quina és la corrent màxima de sortida?
La placa proporciona fins a 800mA per a les sortides de 5V i 3,3V, adequada per a la majoria de projectes inicials.
