Ethernet Shield W5100 compatible Arduino para proyectos con Arduino UNO y MEGA

Name: Ethernet Shield W5100 compatible Arduino para proyectos con Arduino UNO y MEGA
Brand: satkit
SKU: A030203-W5100
Price: 17.55 EUR
Availability: InStock

Marca: satkit

Sigues el primer a opinar sobre aquest producte

17,55€

IVA inclòs (Sense IVA: 14,50 €)

Descomptes per volum

Quantitat	Preu	Desar
2+	16,94 €	-3%
10+	16,34 €	-7%

Estoc limitat

Lliurament estàndard Dc, Mai 27 - Dv, Mai 29

Lliurament exprés Dl, Mai 25 - Dt, Mai 26

Devolucions en 30 dies

Quantitat

Devolucions gratuïtes en 30 dies

Transacció segura

Lliurament gratuït En comandes superiors a 60€

Devolucions fàcils Política de devolució de 30 dies

Pagament segur Procés de compra 100% segur

Garantia de qualitat Només productes originals

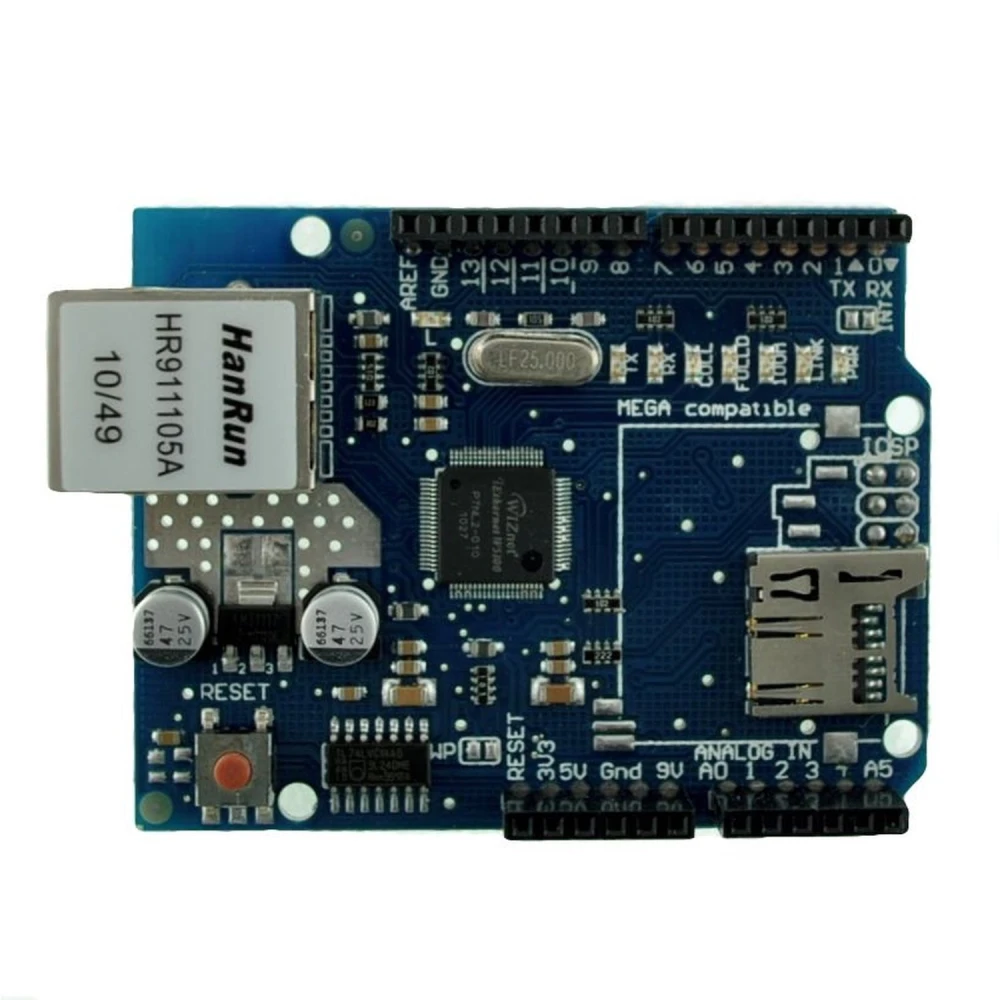

El Ethernet Shield W5100 compatible Arduino es una placa de expansión diseñada para integrarse perfectamente con placas Arduino UNO y MEGA, permitiendo la conexión a redes Ethernet de forma sencilla y eficiente. Esta shield es ideal para proyectos que requieren comunicación en red, como servidores web embebidos o clientes web.

Gracias a la librería proporcionada, podrás configurar la red mediante software, lo que facilita la adaptación a distintos entornos y redes locales. Además, esta versión mejorada incluye un zócalo para tarjetas de memoria micro-SD, que permite almacenar y servir archivos directamente desde la shield, ampliando las posibilidades de tus proyectos.

Características principales:

Compatible con placas Arduino UNO y MEGA.
Incluye zócalo para tarjeta micro-SD para almacenamiento y servidor web embebido.
Controlador de reset automático para el chip W5100, garantizando un arranque fiable sin necesidad de reinicio manual.
Comunicación mediante bus SPI a través del conector ICSP.
Uso exclusivo de pines digitales específicos: 11, 12, 13 (Duemilanove) o 50, 51, 52 (MEGA) para SPI; pin 10 para seleccionar W5100 y pin 4 para micro-SD.

Uso típico:

Crear servidores web embebidos para proyectos IoT.
Conectar Arduino a redes locales para enviar o recibir datos.
Almacenar y servir archivos desde la tarjeta micro-SD integrada.

Compatibilidad y consideraciones:

La placa Arduino no está incluida y debe adquirirse por separado.
El bus SPI es compartido entre el chip W5100 y la tarjeta micro-SD, por lo que solo uno puede usarse a la vez; es importante gestionar esto en el código.
En Arduino MEGA, el pin SS (53) debe configurarse como salida para un correcto funcionamiento del bus SPI.

Con esta shield, tus proyectos Arduino ganan conectividad y funcionalidad, facilitando la creación de aplicaciones conectadas a internet o redes locales con almacenamiento integrado.

Compatible con Arduino UNO y MEGA
Zócalo para tarjeta micro-SD para almacenamiento y servidor web
Controlador de reset automático para chip W5100
Comunicación mediante bus SPI (pines específicos según modelo Arduino)
Uso exclusivo de pines 10 y 4 para selección de W5100 y micro-SD respectivamente

Preguntes i respostes dels clients

Quines són les dimensions i el pes exactes de l’Ethernet Shield W5100 i què inclou la caixa?

L’Ethernet Shield W5100 fa aproximadament 68 mm × 53 mm × 23 mm i el seu pes és d’uns 35 g. El contingut estàndard de la caixa és la placa Shield; no s’hi inclou la placa base Arduino ni cables addicionals.

Per a quines aplicacions reals és especialment útil l’Ethernet Shield W5100 en comparació amb altres shields?

L’Ethernet Shield W5100 és ideal per a aplicacions on es requereix una connexió fiable per cable Ethernet, com ara servidors web incrustats i sistemes de monitoratge remot basats en xarxa local. Comparat amb shields WiFi, ofereix menys latència i més estabilitat en entorns industrials o amb interferències electromagnètiques.

Quines plaques Arduino són completament compatibles i quins requisits de connexió cal tenir en compte?

És compatible amb Arduino UNO, Duemilanove i MEGA, sempre que es respecti la connexió SPI (pins 11, 12, 13 a UNO/Duemilanove; 50, 51, 52 a MEGA) i l’assignació de pins 10 (Ethernet) i 4 (micro-SD). Cal deixar el pin 53 com a sortida a MEGA, encara que no s’utilitzi com a SS.

Quines limitacions hi ha en utilitzar simultàniament la connexió Ethernet i la micro-SD del shield?

El W5100 i el lector micro-SD comparteixen el bus SPI, de manera que només es pot utilitzar un alhora. Intentar accedir-hi simultàniament causa conflictes. Es recomana alternar l’accés via programari i desactivar el dispositiu SPI no utilitzat modificant els pins CS corresponents.

Quins són els punts crítics a considerar per a la durabilitat, el manteniment i la garantia del W5100 Shield?

La durabilitat depèn d’evitar descàrregues electrostàtiques, sobrecorrent al bus SPI i ús en ambients fora de 0–70 °C. No requereix manteniment més enllà de la neteja regular. La garantia varia segons el proveïdor, típicament 6–12 mesos. No és habitual trobar recanvis, per la qual cosa es recomana una manipulació acurada.

La placa Arduino està inclosa amb l’Ethernet Shield W5100?

No, la placa Arduino no està inclosa i s’ha d’adquirir per separat.

Per a què serveix el sòcol per a targeta micro-SD en aquesta shield?

Permet emmagatzemar i servir fitxers des de la targeta micro-SD, útil per crear servidors web incrustats o emmagatzemar dades en projectes Arduino.

És compatible aquesta shield amb Arduino MEGA?

Sí, aquesta versió millorada és compatible amb Arduino MEGA utilitzant la llibreria facilitada a partir d’Arduino 0019.

Es poden fer servir simultàniament el xip W5100 i la targeta micro-SD?

No, tots dos comparteixen el bus SPI, per la qual cosa només se’n pot utilitzar un alhora. Cal gestionar això en el codi.

Quins pins utilitza l’Ethernet Shield W5100 en Arduino UNO?

Utilitza els pins digitals 11, 12 i 13 per a SPI, el pin 10 per seleccionar el W5100 i el pin 4 per a la micro-SD.
