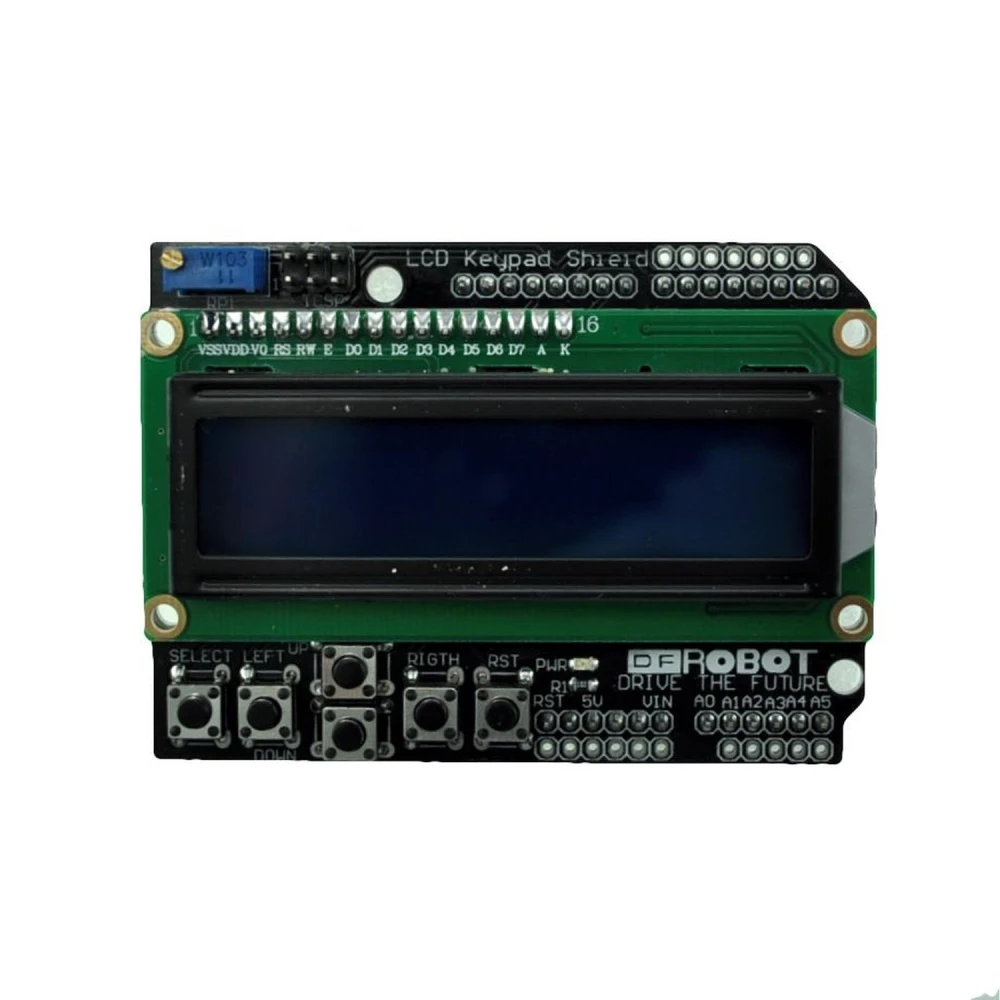

LCD Keypad Shield LCD1602 compatible amb Arduino amb pantalla i botons integrats
Marca: satkit
4,84€
IVA inclòs (Sense IVA: 4,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 4,60 € | -5% |
Estoc limitat
Lliurament estàndard
Dc, Mai 27 - Dv, Mai 29
Lliurament exprés
Dl, Mai 25 - Dt, Mai 26
Devolucions en 30 dies
Devolucions gratuïtes en 30 dies
Transacció segura
Share:
Lliurament gratuït
En comandes superiors a 60€
Devolucions fàcils
Política de devolució de 30 dies
Pagament segur
Procés de compra 100% segur
Garantia de qualitat
Només productes originals
El LCD Keypad Shield LCD1602 compatible amb Arduino és un accessori essencial per a desenvolupadors i entusiastes de l'electrònica que utilitzen plaques Arduino o Freeduino. Aquest shield combina una pantalla LCD de 2 files per 16 caràcters amb sis botons momentanis, facilitant la interacció directa i visual amb els teus projectes.
Aquest mòdul utilitza els pins 4, 5, 6, 7, 8, 9 i 10 per a la interfície amb la pantalla LCD, mentre que el pin analògic 0 s'empra per a la lectura dels botons. Això permet un control eficient sense necessitat de múltiples connexions addicionals.
Característiques principals:
- Voltatge operatiu: 5V, compatible amb la majoria de plaques Arduino.
- Pantalla LCD 2x16 caràcters per mostrar text i informació rellevant.
- Sis botons momentanis integrats per facilitar la navegació i el control.
- Suport per a ajust de contrast i funció de retroil·luminació que es pot encendre o apagar segons les necessitats.
- Expansió de pins analògics, permetent una lectura senzilla de sensors analògics i la seva visualització directa a la pantalla.
Aquest shield és ideal per a projectes que requereixen una interfície d'usuari senzilla i visual, com ara menús interactius, control de dispositius o visualització de dades en temps real. El seu disseny plug-and-play permet una integració ràpida i sense complicacions amb plaques Arduino i Freeduino.
Documentació i recursos disponibles:
- Manual oficial
- Llibreria LCD Keypad
- Llibreria Key Grabber V2
- Esquemes V1.0
- Esquemes V0.01
- Datasheet LCD HD44780
Amb aquest shield, la interacció amb els teus projectes Arduino esdevé més intuïtiva i professional, facilitant el desenvolupament d'aplicacions amb interfícies gràfiques simples i controls integrats.
- Voltatge operatiu de 5V compatible amb Arduino i Freeduino.
- Pantalla LCD 2x16 caràcters per mostrar text clar i llegible.
- 6 botons momentanis integrats per a un control fàcil i ràpid.
- Suport per a ajust de contrast i retroil·luminació que es pot encendre o apagar.
- Expansió de pins analògics per a la lectura i visualització de sensors.
Preguntes i respostes dels clients
Quins són els materials, dimensions i pes del shield, i què inclou exactament la caixa?
El shield està construït amb PCB de fibra de vidre (FR4), components electrònics estàndard i un mòdul LCD amb controlador compatible HD44780. Les dimensions típiques són 80 mm x 58 mm x 23 mm, i el pes ronda els 42 g. El paquet generalment només inclou el shield muntat, sense cables ni documentació física; es recomana verificar si el venedor afegeix manual o accessoris addicionals.
Quins són els límits operatius del LCD (tensió, intensitat, condicions ambientals) i hi ha riscos si se superen?
El LCD i el shield estan dissenyats per funcionar a 5 V±0,25 V, amb un consum típic inferior a 50 mA amb el backlight encès. Operen de manera fiable entre 0 °C i 50 °C i RH < 80% (sense condensació). Tensions per sobre de 5,5 V poden danyar irreversiblement el controlador o el backlight LED, per la qual cosa es recomana fer servir sempre fonts d’alimentació regulades.
Com es fa l’ajust del contrast i la gestió de la retroil·luminació, i cal fer manteniment periòdic?
L’ajust del contrast es fa mitjançant un potenciòmetre present al mateix shield, cosa que permet adaptar-lo a diferents angles de visió o condicions de llum. La retroil·luminació es pot activar/desactivar programàticament o amb un jumper segons la versió. No requereix manteniment periòdic; tanmateix, es recomana evitar ambients humits o amb excés de pols i netejar suaument la pantalla si cal.
Amb quines plaques és compatible el LCD Keypad Shield LCD1602?
És compatible amb plaques Arduino i Freeduino que suporten un voltatge operatiu de 5V.
Quants botons inclou aquest shield i per a què serveixen?
Inclou 6 botons momentanis que permeten controlar menús i funcions directament des del shield.
Puc ajustar el contrast i la retroil·luminació de la pantalla?
Sí, el shield admet ajust de contrast i permet encendre o apagar la retroil·luminació segons calgui.
Quins pins utilitza per a la connexió amb Arduino?
Utilitza els pins digitals 4, 5, 6, 7, 8, 9 i 10 per a la pantalla i el pin analògic 0 per a la lectura dels botons.
Hi ha recursos i documentació per facilitar-ne l'ús?
Sí, s'inclouen enllaços a manuals, llibreries i esquemes per facilitar la integració i la programació del shield.
