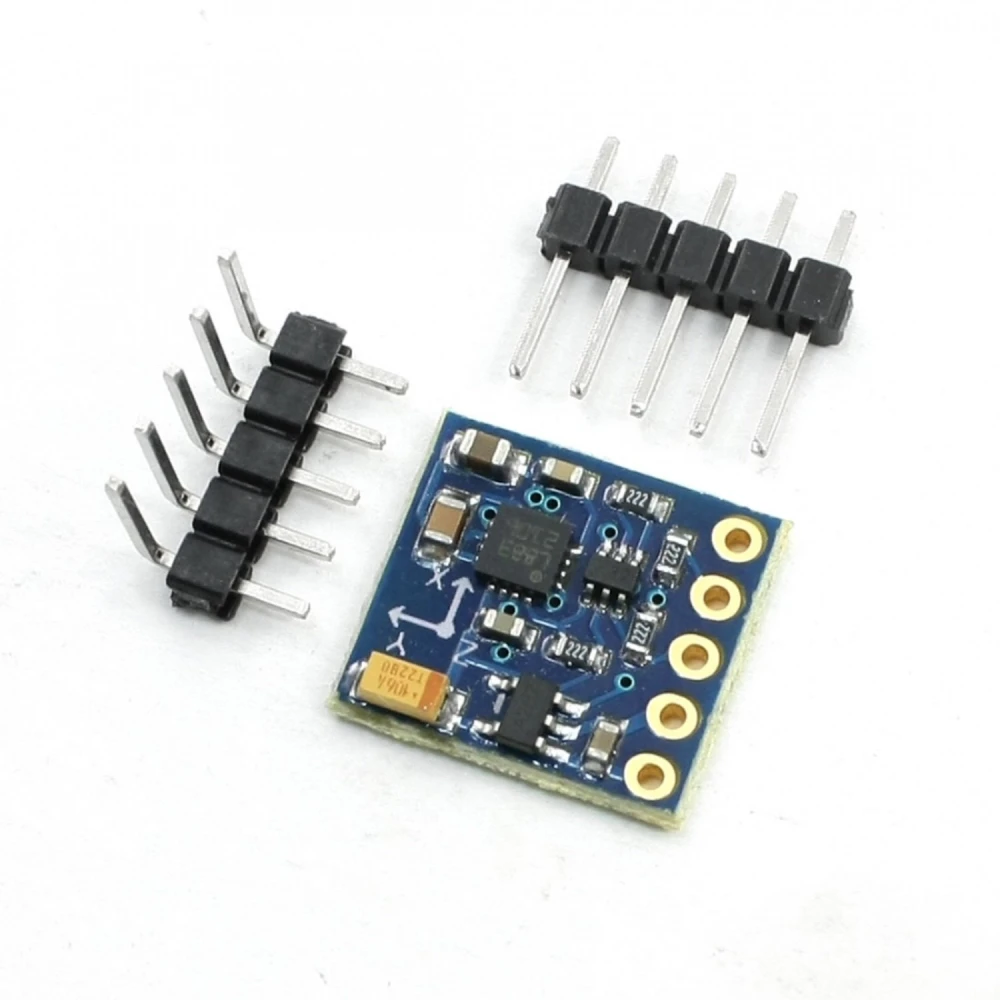

Mòdul brúixola HMC5883L GY271 magnetòmetre 3 eixos compatible amb Arduino
Marca: satkit
3,62€
IVA inclòs (Sense IVA: 2,99 €)
Estoc limitat
Lliurament estàndard
Dc, Mai 27 - Dv, Mai 29
Lliurament exprés
Dl, Mai 25 - Dt, Mai 26
Devolucions en 30 dies
Devolucions gratuïtes en 30 dies
Transacció segura
Share:
Lliurament gratuït
En comandes superiors a 60€
Devolucions fàcils
Política de devolució de 30 dies
Pagament segur
Procés de compra 100% segur
Garantia de qualitat
Només productes originals
El mòdul brúixola HMC5883L GY271 és un sensor magnetòmetre tridimensional que integra tres sensors de camp magnètic en els eixos X, Y i Z. Aquest dispositiu utilitza un xip HMC5883L amb un convertidor ADC de 12 bits i comunicació via bus I2C de 2 fils, facilitant la seva connexió i ús amb microcontroladors com Arduino, PIC o Freescale.
Aquest mòdul és perfecte per a aplicacions que requereixen detecció precisa del camp magnètic terrestre, permetent calcular l’orientació absoluta del dispositiu mitjançant càlculs trigonomètrics. És àmpliament utilitzat en projectes d’automatització, robòtica, vehicles no tripulats i quadcopters.
- Voltaje de alimentación: 3V a 5V
- Interfaz: I2C
- Modelo: GY-271
- Chip: HMC5883L
- Precisión de medida: ±2º
- Tipo: Brújula digital
- Bajo consumo energético
- Rango de medición: ±1,3 a 8 Gauss
- Resolución: 5 mili Gauss
- Dimensiones: 14 mm x 15 mm
- Inclou dues tires de pins per a muntatge: una recta i una altra de 90º
Aquest sensor és compatible amb la majoria de plaques Arduino i es pot integrar fàcilment en projectes que requereixin orientació espacial o detecció magnètica. El seu baix consum i la seva mida compacta el fan ideal per a dispositius portàtils i sistemes encastats.
Exemples d’ús inclouen:
- Brúixoles digitals per a robots mòbils
- Sistemes de navegació per a drons i vehicles no tripulats
- Projectes d’automatització que requereixen detecció d’orientació
- Monitoratge de camps magnètics en entorns industrials o educatius
Gràcies a la seva interfície I2C, el mòdul permet una comunicació senzilla i ràpida amb microcontroladors, facilitant la programació i la integració en projectes d’electrònica i robòtica.
- Sensor magnetòmetre de 3 eixos amb xip HMC5883L
- Comunicació mitjançant interfície I2C compatible amb Arduino
- Precisió de mesura de ±2º per a una orientació fiable
- Baix consum energètic ideal per a projectes portàtils
- Rang de mesura de ±1,3 a 8 Gauss amb resolució de 5 mili Gauss
- Inclou dues tires de pins per a un muntatge flexible
- Dimensions compactes de 14 mm x 15 mm
- Compatible amb microcontroladors Arduino, PIC i Freescale
Preguntes i respostes dels clients
Quins avantatges ofereix l’HMC5883L respecte a altres magnetòmetres per a Arduino?
L’HMC5883L destaca pel seu baix consum energètic, alta resolució (5 mGauss) i precisió de ±2°, cosa que facilita aplicacions on la resposta ràpida i l’estalvi d’energia són clau. Davant d’alternatives com el QMC5883 o el MPU9250, es prefereix quan la compatibilitat I2C estàndard i la simplicitat d’integració són prioritàries, tot i que el seu rang de mesura (±1,3–8 Gauss) pot ser inferior al de sensors per a entorns d’alt camp magnètic.
Quines són les dimensions i el pes del mòdul i quins accessoris inclou la caixa?
El mòdul mesura 14 mm x 15 mm, és molt compacte i lleuger; el seu pes típic és inferior a 5 g. El paquet inclou el sensor principal GY-271 amb xip HMC5883L i dues tires de pins (una recta i una altra en angle de 90°) per a opcions flexibles de muntatge en protoboard o PCBs.
Quines consideracions he de tenir en compte per a la instal·lació elèctrica i la compatibilitat de voltatge?
El mòdul funciona amb una alimentació de 3 V a 5 V DC, de manera que és directament compatible amb la majoria de plaques Arduino, STM32 i altres microcontroladors d’aquests nivells lògics. El bus I2C requereix pull-up a SDA i SCL si no estan integrats a la placa. No s’han d’emprar voltatges fora d’aquest rang per evitar danys permanents.
Hi ha recomanacions per calibrar i optimitzar la precisió del sensor en projectes reals?
Per a la màxima precisió es recomana fer una calibració 'hard iron' i 'soft iron' per compensar distorsions degudes a components metàl·lics propers i camps magnètics paràsits. Eviteu instal·lar-lo a prop de motors elèctrics o imants. Idealment, munteu el sensor en horitzontal i executeu rutines de calibratge a l’entorn definitiu del dispositiu.
Quina és la durabilitat i hi ha algun tipus de manteniment necessari per a aquest magnetòmetre?
L’HMC5883L és un dispositiu sòlid d’estat sense parts mòbils, per la qual cosa no requereix manteniment periòdic. La seva durabilitat supera els 10 anys en condicions normals (0–70°C, humitat < 85%). Es recomana evitar l’exposició a líquids i cops que puguin danyar la placa o les soldadures.
Amb quins microcontroladors és compatible el mòdul HMC5883L GY271?
El mòdul és compatible amb microcontroladors que suportin comunicació I2C, com Arduino, PIC i Freescale.
Quin és el rang de voltatge per alimentar aquest mòdul?
El mòdul funciona amb un voltatge d’alimentació entre 3V i 5V.
Quina precisió té la brúixola digital del mòdul?
La precisió de mesura és de ±2 graus, adequada per a aplicacions d’orientació.
Com es connecta el mòdul a l’Arduino?
Es connecta mitjançant el bus I2C utilitzant els pins SDA i SCL de l’Arduino per a la comunicació de dades.
Inclou accessoris per al muntatge?
Sí, inclou dues tires de pins per al muntatge, una recta i una altra en angle de 90 graus.
