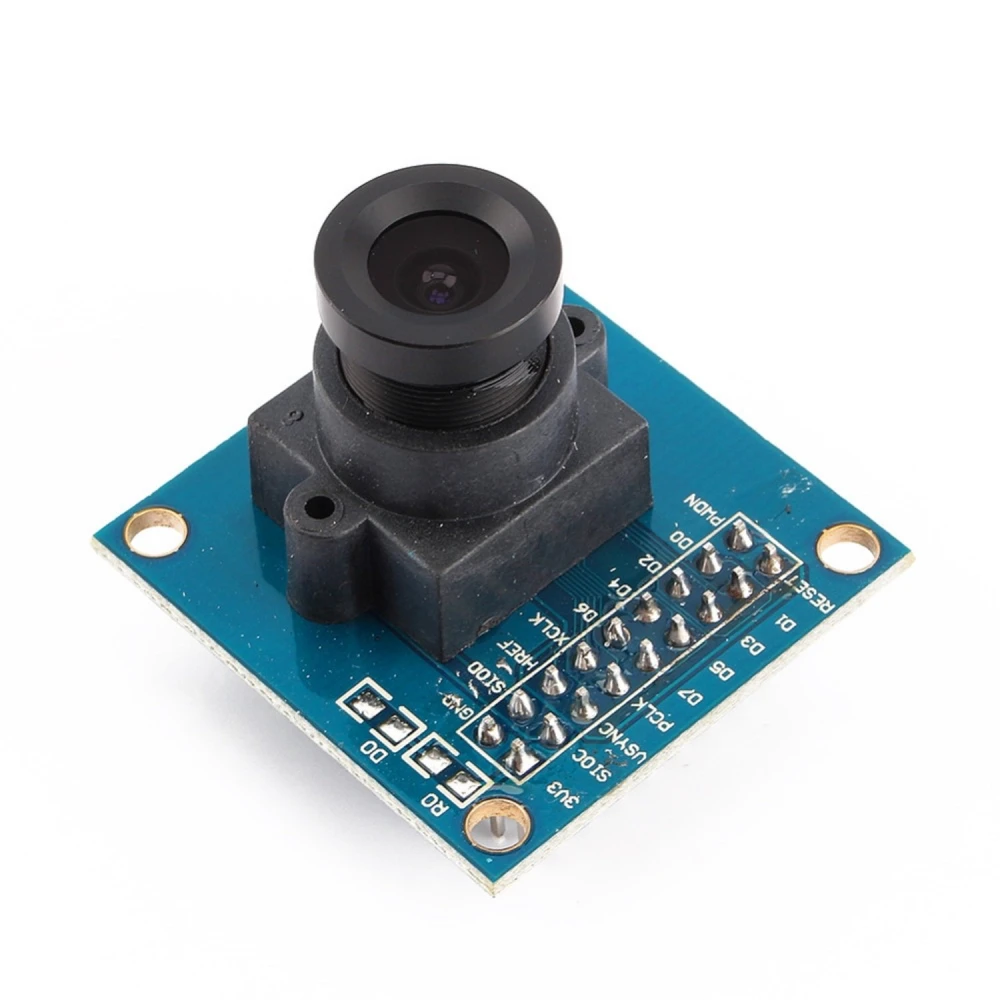

Mòdul càmera Arduino OV7670 300KP 640x480 CMOS EL0442 per a projectes
Marca: satkit
7,27€
IVA inclòs (Sense IVA: 6,01 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 6,97 € | -4% |
| 10+ | 6,41 € | -12% |
| 20+ | 5,95 € | -18% |
Només en queden 5 en estoc: demana'l aviat!
Lliurament estàndard
Dc, Mai 27 - Dv, Mai 29
Lliurament exprés
Dl, Mai 25 - Dt, Mai 26
Devolucions en 30 dies
Devolucions gratuïtes en 30 dies
Transacció segura
Share:
Lliurament gratuït
En comandes superiors a 60€
Devolucions fàcils
Política de devolució de 30 dies
Pagament segur
Procés de compra 100% segur
Garantia de qualitat
Només productes originals
El mòdul càmera Arduino OV7670 300KP és un dispositiu compacte basat en el sensor d'imatge Omnivision OV7670, que proporciona una resolució VGA de 640x480 píxels amb una profunditat de color de 8 bits. Aquest mòdul és perfecte per a projectes electrònics i de robòtica que requereixen captura d'imatges amb bona qualitat i a un preu accessible.
Característiques principals:
- Resolució: VGA 640x480 píxels a 30fps, adequada per a aplicacions bàsiques de visió.
- Sensor: CMOS Omnivision OV7670, que millora la qualitat d'imatge mitjançant reducció de soroll i correcció de defectes òptics.
- Voltatge d'entrada: 2.5V a 3V, compatible amb plaques Arduino i altres microcontroladors.
- Potència de funcionament: 60mW a 15fps en format VGA YUV.
- Temperatura de funcionament: -30°C a +70°C, apte per a diversos entorns.
- Mida de lent: 1/6", amb un angle de visió de 25°.
- Velocitat màxima de fotogrames: 30fps en resolució VGA.
- Relació senyal-soroll: 46dB, que garanteix imatges clares.
- Rang dinàmic: 52dB, per a millor detall en condicions variades de llum.
- Controls automàtics: AEC, AGC, AWB, ABF, ABLc per a ajust automàtic d'imatge.
- Qualitat d'imatge ajustable: Saturació, matís, gamma, nitidesa i reducció de parpelleig.
- Formats de sortida: 8 bits YUV/YCbCr 4:2:2, RGB 565/555/444 i GRB 4:2:2.
Ús típic: Aquest mòdul és ideal per a projectes d'Arduino que requereixen captura i processament d'imatges, com vigilància bàsica, reconeixement d'objectes, robòtica i desenvolupament de prototips de visió artificial.
Connexions i compatibilitat:
- VDD: Font d'alimentació.
- GND: Terra.
- SDIOC: Entrada rellotge SCCB.
- SDIOD: Entrada/Sortida dades SCCB.
- VSYNC: Sortida sincronització vertical.
- HREF: Sortida sincronització horitzontal.
- PCLK: Sortida rellotge de píxels.
- XCLK: Entrada rellotge del sistema.
- D0-D7: Sortida paral·lela de vídeo.
- REAJUSTE: Entrada reset (actiu baix).
- PWDN: Entrada apagat (actiu alt).
Per a més informació tècnica i exemples d'ús, visiteu ArduCAM.
- Resolució VGA 640x480 píxels a 30fps per a imatges clares.
- Sensor CMOS Omnivision OV7670 amb reducció de soroll i correcció òptica.
- Voltatge d'entrada compatible amb Arduino: 2.5V a 3V.
- Control automàtic d'imatge: AEC, AGC, AWB, ABF, ABLc.
- Formats de sortida múltiples: YUV, RGB i GRB per a flexibilitat.
- Ampli rang de temperatura de funcionament: -30°C a +70°C.
- Angle de visió de 25° amb lent de 1/6" per a capturar detalls.
- Baix consum d'energia: 60mW a 15fps en VGA YUV.
- Inclou pins per a una connexió senzilla i ràpida a microcontroladors.
Preguntes i respostes dels clients
Quins avantatges ofereix el sensor OV7670 davant d’altres mòduls de càmera per a Arduino en el mateix rang de preu?
L’OV7670 destaca pel seu baix cost, integració senzilla amb plataformes Arduino i capacitat per captar imatges en resolució VGA (640x480 píxels) a velocitats acceptables (fins a 30 fps), mantenint un consum energètic baix (60 mW a 15 fps). Tanmateix, no disposa de memòria FIFO interna, cosa que implica un processament més complex respecte a mòduls com l’OV2640, tot i que aquests solen ser més cars.
Quines són les dimensions del mòdul i què inclou exactament la caixa?
El mòdul generalment fa 28 mm x 23 mm x 21 mm (ample x llarg x alt, incloent-hi l’òptica); el pes aproximat és de 8 g. La caixa inclou el mòdul de càmera amb lent integrada i pins soldats, sense cables ni elements addicionals. No s’hi subministra manual físic.
Quines connexions o voltatge requereix per funcionar correctament amb Arduino?
El mòdul requereix alimentació de 2,5 V a 3,0 V; els pins de dades funcionen típicament a 3,3 V i és fonamental no alimentar-lo directament amb 5 V, ja que es podria fer malbé. El control es fa mitjançant la interfície SCCB compatible amb I2C. Es recomana fer servir adaptadors de nivell de voltatge en connectar-lo a plaques Arduino amb lògica de 5 V.
Com afecta la manca de memòria FIFO al rendiment i al processament d’imatges amb microcontroladors bàsics?
En no integrar memòria FIFO, l’OV7670 lliura dades en temps real; això obliga el microcontrolador (com Arduino Uno) a llegir i processar cada píxel al vol, limitant significativament la velocitat de captura i augmentant la complexitat del programari. Per obtenir imatges completes, s’aconsella utilitzar microcontroladors més potents o afegir memòria externa.
Quin rang de temperatura i quines condicions ambientals suporta el mòdul en funcionament continu?
El mòdul OV7670 opera de manera segura entre -30 °C i +70 °C. Es recomana evitar exposicions prolongades a humitat elevada o pols sense protecció addicional, ja que la lent no està segellada. Les toleràncies mecàniques estàndard no asseguren resistència a l’aigua ni a impactes intensos.
És compatible el mòdul càmera Arduino OV7670 amb plaques Arduino estàndard?
Sí, el mòdul funciona amb plaques Arduino que suportin voltatges de 2.5V a 3V i puguin gestionar interfícies SCCB i I2C per a la comunicació.
Quina és la resolució màxima que ofereix aquest mòdul?
El mòdul ofereix una resolució màxima VGA de 640x480 píxels a 30fps.
Quins formats de sortida d'imatge suporta el mòdul?
Suporta formats de sortida en 8 bits: YUV/YCbCr 4:2:2, RGB 565/555/444 i GRB 4:2:2.
On puc trobar documentació i exemples d'ús?
Podeu trobar més informació i exemples al lloc oficial https://www.arducam.com.
Quin és el rang de temperatura per a fer funcionar el mòdul?
El mòdul funciona en un rang de temperatura de -30°C a +70°C, adequat per a diversos entorns.
