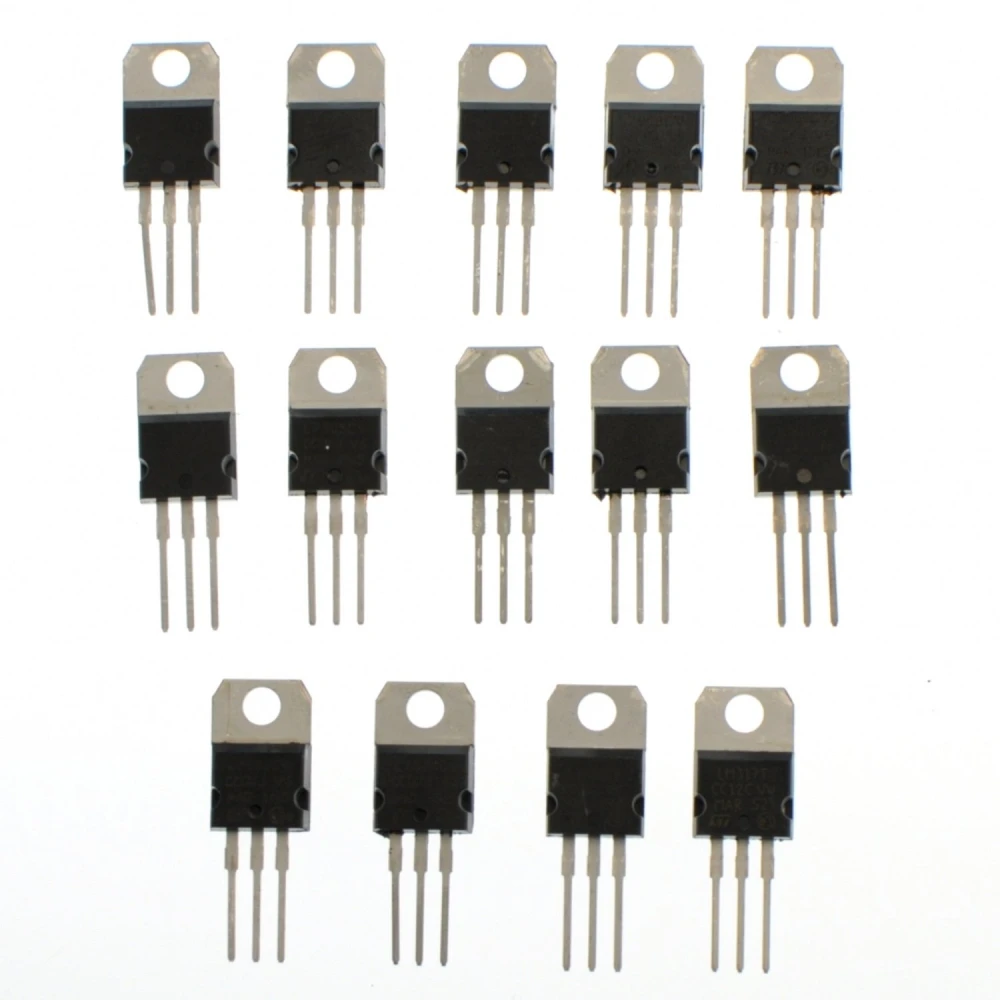

Pack 14 Reguladors de Tensió TO220 - Models L7805 a L7824 i LM317T

Name: Pack 14 Reguladors de Tensió TO220 - Models L7805 a L7824 i LM317T
Brand: satkit
SKU: I030301-pack-14-reguladores
Price: 3.39 EUR
Availability: InStock

Marca: satkit

Sigues el primer a opinar sobre aquest producte

3,39€

IVA inclòs (Sense IVA: 2,80 €)

Descomptes per volum

Quantitat	Preu	Desar
2+	3,25 €	-4%
10+	3,08 €	-9%
20+	2,71 €	-20%

En estoc - S'envia immediatament

Lliurament estàndard Dl, Jun 15 - Dc, Jun 17

Lliurament exprés Dj, Jun 11 - Dv, Jun 12

Devolucions en 30 dies

Quantitat

Devolucions gratuïtes en 30 dies

Transacció segura

Lliurament gratuït En comandes superiors a 60€

Devolucions fàcils Política de devolució de 30 dies

Pagament segur Procés de compra 100% segur

Garantia de qualitat Només productes originals

Aquest pack de 14 reguladors de tensió TO220 ofereix una solució completa per als teus projectes electrònics i reparacions. Inclou una varietat de models que cobreixen diferents necessitats de regulació de voltatge, des de 5V fins a 24V, així com reguladors ajustables.

Contingut del pack:

1x L7805 (5V)
1x L7806 (6V)
1x L7808 (8V)
1x L7809 (9V)
1x L7812 (12V)
1x L7815 (15V)
1x L7824 (24V)
1x L7905 (Regulador negatiu 5V)
1x L7906 (Regulador negatiu 6V)
1x L7908 (Regulador negatiu 8V)
1x L7909 (Regulador negatiu 9V)
1x L7912 (Regulador negatiu 12V)
1x L7915 (Regulador negatiu 15V)
1x LM317 (Regulador ajustable)

Característiques principals:

Àmplia varietat de reguladors positius i negatius.
Inclou regulador ajustable LM317 per a més flexibilitat.
Format TO220, fàcil de muntar i dissipar calor.
Ideal per a projectes electrònics, reparacions i prototips.
Compatibilitat amb múltiples aplicacions de regulació de voltatge.

Usos típics:

Fonts d'alimentació regulades per a circuits electrònics.
Projectes DIY i prototips que requereixen diferents voltatges.
Reparació i manteniment d'equips electrònics.
Aplicacions educatives per aprendre sobre regulació de voltatge.

Compatibilitat: Aquest pack és compatible amb la majoria de projectes i dispositius electrònics que requereixen regulació de voltatge estable i fiable. Gràcies al seu format TO220, és fàcil d'integrar en plaques i sistemes existents.

Amb aquest pack de reguladors de tensió TO220 de satkit, tindràs a mà una solució versàtil i completa per a totes les teves necessitats de regulació de voltatge en electrònica.

Inclou 14 reguladors de tensió en format TO220.
Models des de L7805 (5V) fins a L7824 (24V) i reguladors negatius L7905 a L7915.
Inclou regulador ajustable LM317 per a voltatges personalitzats.
Ideal per a projectes electrònics, reparacions i prototips.
Fàcil muntatge i dissipació de calor gràcies al encapsulat TO220.

Preguntes i respostes dels clients

Quines són les funcions principals i els beneficis d’incloure 14 reguladors de tensió diferents en un sol pack?

El pack ofereix una gran versatilitat per a projectes electrònics, ja que cada regulador subministra una tensió fixa o ajustable diferent, cobrint rangs des de +5V fins a +24V i negatius des de -5V fins a -15V, a més d’un model ajustable (LM317T). Això permet a l’usuari adaptar el pack a diferents necessitats de fonts d’alimentació sense haver d’adquirir cada regulador per separat.

Quines són les especificacions tècniques principals dels reguladors inclosos (mida, encapsulat, tolerància de voltatge i corrent màxim)?

Tots els reguladors inclosos fan servir encapsulat TO220, amb dimensions estàndard aproximades de 10 mm x 15 mm x 4.5 mm. Tolerància típica de regulació ±2% a ±4%. El corrent màxim de sortida sol ser d’1.0 a 1.5 A, segons el model, i el voltatge màxim d’entrada recomanat és de 35V DC (diferencial a terra) per als models positius i negatius. L’LM317T ofereix ajust en un rang d’1.25V a 37V.

Aquests reguladors són compatibles amb fonts d’alimentació AC i DC, i quines consideracions cal tenir respecte al filtratge i la dissipació tèrmica?

Només són compatibles amb voltatges DC a l’entrada. Si s’utilitza una font AC, caldrà rectificar-la i filtrar-la adequadament abans d’entrar al regulador. És crític utilitzar un bon condensador de filtratge (≥ 470 μF) a l’entrada i, per a càrregues elevades o diferències de voltatge altes, és recomanable acoblar un dissipador tèrmic a l’encapsulat TO220 per no superar els 125 °C de temperatura de juntura.

Quins problemes comuns es poden presentar en usar aquests reguladors i com es podrien solucionar?

Els problemes més freqüents inclouen sobreescalfament (per manca de dissipador), caigudes de tensió excessives (si el voltatge d’entrada és massa proper al de sortida) i soroll a la sortida (per filtratge insuficient). Per evitar aquests problemes, assegureu-vos de respectar la diferència mínima d’entrada/sortida (Dropout típic 2V), utilitzar dissipador si el corrent supera 0.5A, i col·locar els condensadors de filtratge recomanats a les fulles de dades.

Quines diferències pràctiques hi ha entre un regulador fix com el L7805 i un d’ajustable com l’LM317, i quan convé fer servir cada un?

El L7805 i similars subministren un voltatge fix predeterminat, i són ideals per a circuits on es requereix una tensió estable i coneguda. L’LM317 és ajustable (rang 1.25V–37V) i resulta útil quan es necessita una tensió personalitzada o experimental. L’elecció depèn de si el circuit exigeix flexibilitat (LM317) o simplicitat i estabilitat (reguladors fixos).

Quins models inclou el pack de reguladors de tensió TO220?

El pack inclou 14 reguladors: L7805, L7806, L7808, L7809, L7812, L7815, L7824, L7905, L7906, L7908, L7909, L7912, L7915 i LM317.

Quina diferència hi ha entre els reguladors L7805 i L7824?

El L7805 regula a 5V mentre que el L7824 regula a 24V, tots dos són reguladors positius en format TO220.

Per a què s'utilitza el regulador LM317 inclòs en el pack?

El LM317 és un regulador ajustable que permet configurar diferents voltatges de sortida segons la necessitat del projecte.

Són compatibles aquests reguladors amb projectes electrònics comuns?

Sí, aquests reguladors són compatibles amb la majoria de projectes electrònics que requereixen voltatges regulats i estables.
