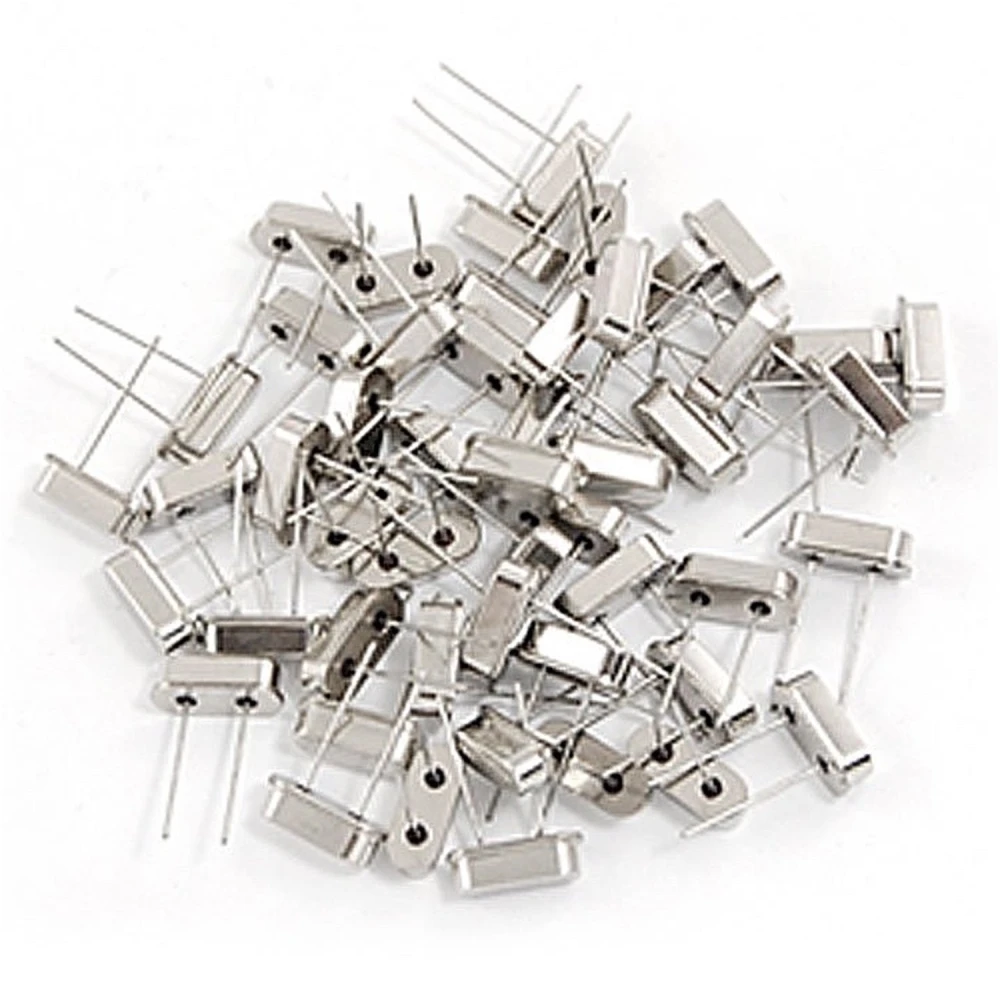

Pack 50 cristalls de quars oscilador HC49S, 10 valors de 6MHz a 40MHz
Marca: satkit
5,45€
IVA inclòs (Sense IVA: 4,50 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 5,23 € | -4% |
| 10+ | 4,95 € | -9% |
| 20+ | 4,36 € | -20% |
En estoc - S'envia immediatament
Lliurament estàndard
Dl, Jun 15 - Dc, Jun 17
Lliurament exprés
Dj, Jun 11 - Dv, Jun 12
Devolucions en 30 dies
Devolucions gratuïtes en 30 dies
Transacció segura
Share:
Lliurament gratuït
En comandes superiors a 60€
Devolucions fàcils
Política de devolució de 30 dies
Pagament segur
Procés de compra 100% segur
Garantia de qualitat
Només productes originals
Aquest pack inclou 50 cristalls de quars oscil·lador encapsulats en format HC49S, distribuïts en 10 valors diferents que abasten freqüències des de 6MHz fins a 40MHz. És una solució versàtil per a aficionats i professionals de l'electrònica que requereixen una àmplia gamma de freqüències per als seus projectes o reparacions.
Característiques principals:
- 50 unitats de cristalls de quars oscil·lador.
- 10 valors diferents de freqüència: 6MHz, 8MHz, 10MHz, 11,0592MHz, 12MHz, 16MHz, 24MHz, 24,576MHz, 25MHz i 40MHz.
- Encapsulat HC49S, estàndard per a muntatge en plaques electròniques.
- Ideal per a ús en circuits oscil·ladors, rellotges, microcontroladors i altres dispositius electrònics.
Especificacions tècniques:
- Freqüències: 6MHz a 40MHz en 10 valors específics.
- Encapsulat: HC49S.
- Quantitat: 50 peces (5 unitats per freqüència).
Usos típics:
- Muntatge i reparació de circuits electrònics que requereixen oscil·ladors de quars.
- Desenvolupament de prototips i kits electrònics.
- Substitució de cristalls danyats en equips electrònics.
Compatibilitat: Compatible amb la majoria de plaques i dispositius electrònics que utilitzen cristalls de quars en encapsulat HC49S.
Aquest pack és una opció econòmica i pràctica per a qui busca varietat i qualitat en cristalls de quars oscil·ladors per als seus projectes electrònics.
- 50 cristalls de quars oscil·lador HC49S.
- 10 valors de freqüència des de 6MHz fins a 40MHz.
- 5 unitats per a cada valor de freqüència.
- Encapsulat estàndard HC49S per a fàcil muntatge.
- Ideal per a projectes i reparacions electròniques.
Preguntes i respostes dels clients
Quines dimensions i quin tipus d’encapsulat tenen exactament els cristalls d’aquest pack?
Cada cristall té un encapsulat estàndard HC49/S, amb dimensions aproximades d’11,5 mm de llarg, 4,7 mm d’ample i 3,5 mm d’alt. Els pins fan uns 3,5 mm i la separació entre ells és de 4,88 mm. El format HC49/S es considera compacte i és compatible amb la majoria de sòcols DIP i plaques de prototip.
Quina és la tolerància típica en freqüència i l’estabilitat tèrmica d’aquests cristalls?
La tolerància típica de freqüència en encapsulats HC49/S sol estar entre ±20 ppm i ±30 ppm a 25 °C, amb una estabilitat tèrmica aproximada de ±30 ppm dins del rang de -20 °C a 70 °C. Es recomana verificar la fitxa tècnica del fabricant per a cada lot específic, ja que aquests valors poden variar lleugerament segons l’origen.
Requereixen aquests cristalls un circuit de càrrega particular o es poden usar directament amb qualsevol microcontrolador estàndard?
Normalment, els cristalls HC49/S estan dissenyats per treballar amb una capacitat de càrrega típica de 18 pF a 22 pF. Són compatibles amb la majoria de microcontroladors, però és recomanable ajustar els condensadors de càrrega segons les especificacions del fabricant del microcontrolador i del cristall per obtenir una precisió òptima.
Hi ha riscos de dany per soldadura o manipulació i quines pràctiques es recomanen per assegurar-ne la durabilitat?
El quars és fràgil davant cops i temperatures excessives. S’aconsella soldar a temperatures inferiors a 300 °C durant menys de 3 segons per pin per evitar fissures internes. Manipuleu les peces pels pins, evitant forces laterals o torsió. L’ús de precaucions ESD (protecció contra descàrregues electrostàtiques) també contribueix a allargar la vida útil del producte.
Quines freqüències inclou aquest pack de cristalls de quars?
Inclou 10 valors de freqüència: 6MHz, 8MHz, 10MHz, 11,0592MHz, 12MHz, 16MHz, 24MHz, 24,576MHz, 25MHz i 40MHz.
Per a què serveixen els cristalls de quars oscil·lador?
S'utilitzen per generar senyals de freqüència estable en circuits electrònics, com rellotges, microcontroladors i oscil·ladors.
Quin tipus d'encapsulat tenen aquests cristalls?
Estan encapsulats en format HC49S, estàndard per a muntatge en plaques electròniques.
Quantes unitats venen per freqüència?
El pack conté 5 unitats per a cadascun dels 10 valors de freqüència, amb un total de 50 cristalls.
