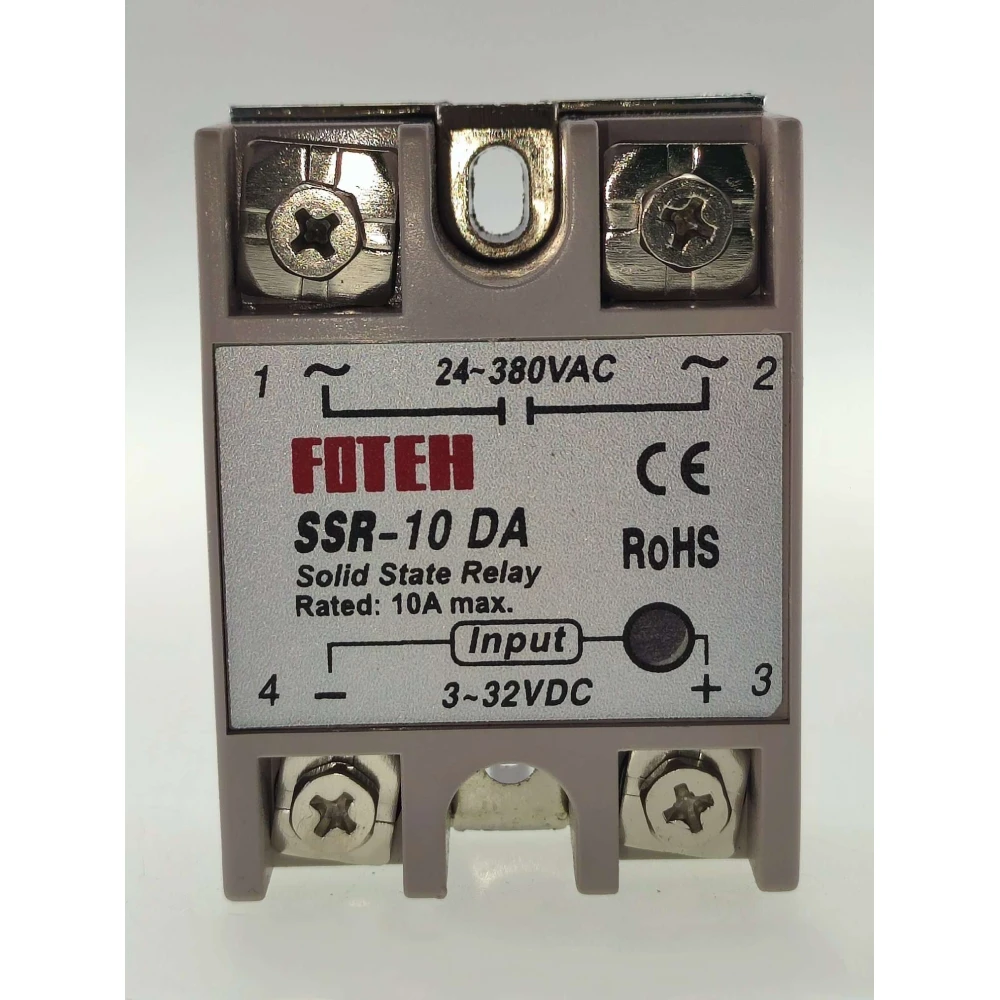

Relé d'estat sòlid Fotek SSR-10 10A per a control elèctric eficient

Name: Relé d'estat sòlid Fotek SSR-10 10A per a control elèctric eficient
Brand: Fotek
SKU: A030101-fotek10
Price: 4.84 EUR
Availability: InStock

Marca: Fotek

Sigues el primer a opinar sobre aquest producte

4,84€

IVA inclòs (Sense IVA: 4,00 €)

Descomptes per volum

Quantitat	Preu	Desar
2+	5,23 €
10+	4,95 €
20+	4,36 €	-10%

Estoc limitat

Lliurament estàndard Dc, Mai 27 - Dv, Mai 29

Lliurament exprés Dl, Mai 25 - Dt, Mai 26

Devolucions en 30 dies

Quantitat

Devolucions gratuïtes en 30 dies

Transacció segura

Lliurament gratuït En comandes superiors a 60€

Devolucions fàcils Política de devolució de 30 dies

Pagament segur Procés de compra 100% segur

Garantia de qualitat Només productes originals

El relé d'estat sòlid Fotek SSR-10 10A és un dispositiu electrònic que funciona com un interruptor sense contacte, dissenyat per controlar càrregues elèctriques d'alta corrent mitjançant un senyal de control petit. És àmpliament utilitzat en aplicacions com el control de temperatura en sistemes de calefacció elèctrica, oferint una commutació ràpida i fiable.

Característiques principals:

Voltaje de entrada: 3-32 VDC
Corriente de entrada: DC 3-10 mA
Voltaje de salida: 24-380 VCA
Corriente de salida nominal: 10A (con margen de seguridad 3/2 para evitar sobrecargas)
Caída de voltaje en estado activo: 1.5V
Corriente de fuga en estado apagado: 2 mA
Tiempo de encendido y apagado: 10 ms
Resistencia a media tensión: 1000 VAC
Resistencia a la insolación: 1000 MΩ / 500 VDC
Temperatura ambiente de operación: -30 a 75 °C
Método de instalación: atornillado
Indicador de trabajo: LED

Avantatges del relé d'estat sòlid Fotek SSR-10 10A:

Llarga vida útil gràcies a l'absència de contacte mecànic.
Sense espurnes ni soroll durant la commutació.
Sense interferència electromagnètica, assegurant un funcionament estable.
Alta velocitat de commutació i forta capacitat antiinterferent.
Disseny compacte, resistent a vibracions, corrosió i amb prevenció d'explosions.
Compatible amb circuits integrats TTL, DTL, HTL, entre d'altres.

Usos típics: Aquest relé és ideal per controlar aparells elèctrics resistius, com cables calefactors i tubs de calefacció elèctrica. Es recomana deixar un marge de corrent de 3/2 respecte al corrent nominal per evitar danys i assegurar una dissipació de calor adequada, especialment quan la càrrega supera els 5A. Per a càrregues elevades, s'aconsella l'ús d'un dissipador de calor especial per a estat sòlid.

Precaucions i recomanacions:

No usar per a càrregues inductives o motors, ja que està dissenyat per a càrregues resistives.
Prestar atenció a la dissipació tèrmica per evitar sobreescalfaments.
Instal·lar correctament mitjançant cargols per assegurar un bon contacte tèrmic i elèctric.

Aquest relé d'estat sòlid Fotek SSR-10 10A és una solució eficient i fiable per a aplicacions industrials i domèstiques que requereixen un control precís de càrregues elèctriques amb alta durabilitat i seguretat.

Voltaje de entrada: 3-32 VDC
Corriente de entrada: DC 3-10 mA
Voltaje de salida: 24-380 VCA
Corriente màxima de sortida: 10A amb marge de seguretat
Temps de commutació ràpid: 10 ms
Indicador LED de funcionament
Disseny sense contacte per a més durabilitat
Compatible amb circuits TTL, DTL, HTL
Temperatura de funcionament: -30 a 75 °C
Instal·lació mitjançant cargols per a més seguretat

Preguntes i respostes dels clients

Quins són els avantatges clau del relé d’estat sòlid Foteh SSR-10 10A davant d’un relé electromecànic tradicional?

El SSR-10 10A ofereix commutació sense contacte físic, cosa que implica zero desgast mecànic, absència de soroll i més resistència a la vibració i la corrosió. A més, no genera espurnes ni interferències electromagnètiques i permet una velocitat de commutació superior. El principal trade-off és que només disposa d’un grup de contactes i es pot escalfar a corrents altes, fet que requereix atenció a la dissipació tèrmica.

Quina temperatura màxima pot assolir durant el funcionament i com s’ha de gestionar la dissipació tèrmica?

El SSR es pot escalfar significativament sota càrregues properes a 10 A. Quan es fa servir per sobre de 5 A és imprescindible instal·lar un dissipador adequat per evitar sobreescalfaments. La temperatura del dissipador no ha de superar 75-80 °C en funcionament continu. No s’ha d’instal·lar en espais tancats sense flux d’aire.

Quins problemes habituals poden presentar-se en aquest SSR i com es poden prevenir o solucionar?

Les fallades més comunes inclouen sobreescalfament per mala dissipació tèrmica, ús amb càrregues no resistives o sobredimensionar el corrent. Per evitar danys, utilitzeu sempre un dissipador adequat a la càrrega, no supereu el 70 % del corrent màxim i verifiqueu la compatibilitat de la càrrega. Si el SSR queda tancat permanentment, reviseu sobrecàrregues o pics de tensió.

Per a què serveix el relé d'estat sòlid Fotek SSR-10 10A?

Serveix per controlar càrregues elèctriques resistives, especialment en sistemes de calefacció elèctrica i control de temperatura, mitjançant un senyal de control petit.

Com s'instal·la el relé d'estat sòlid Fotek SSR-10 10A?

S'instal·la mitjançant cargols, assegurant un bon contacte tèrmic i elèctric. És important usar dissipador de calor si el corrent supera els 5A.

Quines precaucions he de tenir en usar aquest relé?

S'ha d'usar només amb càrregues resistives, deixar un marge de corrent 3/2 respecte a la nominal i garantir una dissipació tèrmica adequada per evitar sobreescalfaments.

És compatible amb circuits TTL?

Sí, és compatible amb circuits integrats TTL, DTL, HTL i altres similars.

Quin és el corrent màxim que suporta aquest relé?

Suporta fins a 10 amperes amb un marge de seguretat per evitar danys per sobrecàrrega.
