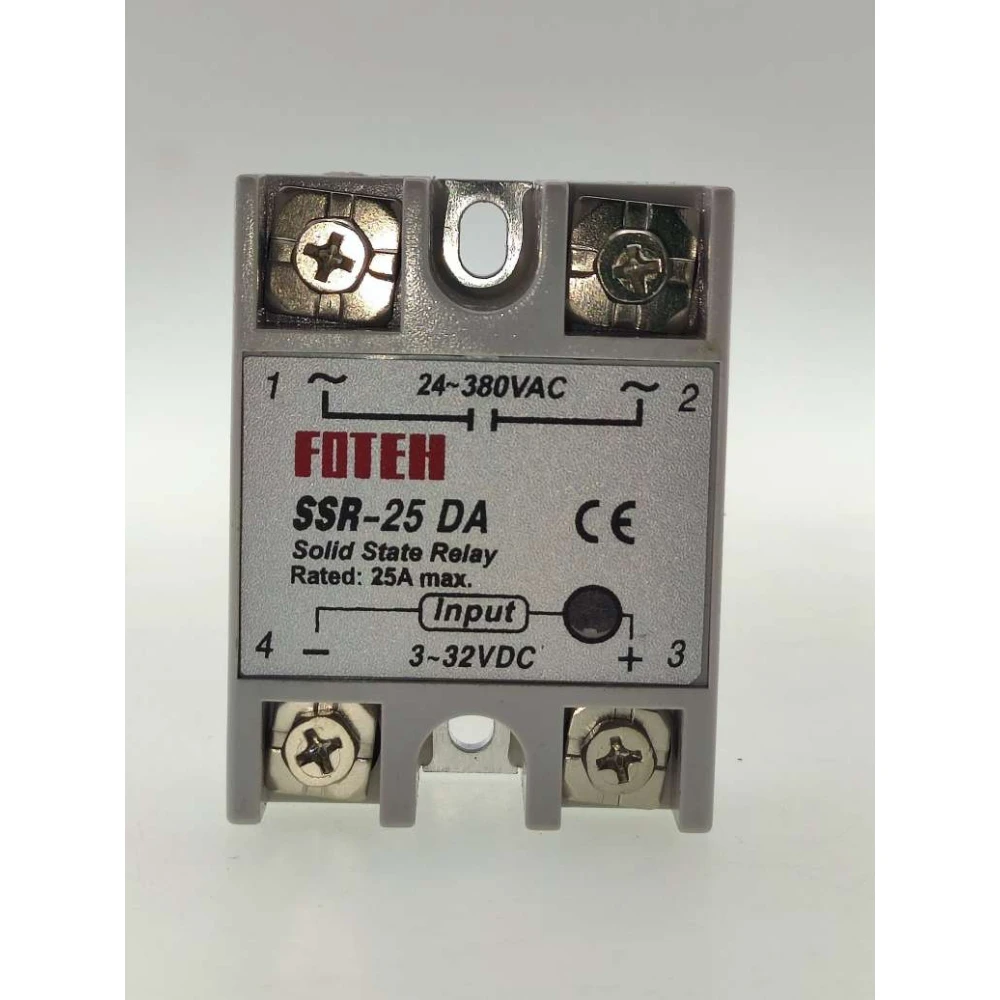

Relé d'estat sòlid Fotek SSR-25 25A per a control elèctric eficient

El relé d'estat sòlid Fotek SSR-25 25A és un dispositiu electrònic dissenyat per controlar càrregues elèctriques sense contacte mecànic, oferint una solució eficient i fiable per a aplicacions industrials i domèstiques.

Aquest relé funciona amb un senyal de control de baix voltatge (3-32 VDC) i pot gestionar càrregues de corrent altern fins a 25 amperes, amb un voltatge de sortida entre 24 i 380 VCA. El seu disseny sense parts mòbils elimina el desgast mecànic, augmentant la seva vida útil i reduint el manteniment.

Característiques principals

• Entrada de control: 3-32 VDC amb corrent d'entrada entre 3 i 25 mA.
• Capacitat de càrrega: 25A amb voltatge de sortida de 24-380 VCA.
• Baixa caiguda de voltatge en estat actiu: 1.5V, cosa que millora l'eficiència energètica.
• Temps de resposta ràpid: 10 ms per a l'encesa i l'apagada.
• Alta resistència a interferències electromagnètiques i vibracions.
• Indicador LED per monitoritzar l'estat de funcionament.
• Disseny compacte i resistent a la corrosió, amb mètode d'instal·lació mitjançant cargols.
• Rang de temperatura de funcionament: -30 a 75 °C.

Usos típics

Aquest relé és ideal per controlar aparells elèctrics resistius, especialment sistemes de calefacció com cables i canonades elèctriques. S'utilitza habitualment en instruments de control de temperatura i automatització industrial per encendre i apagar càrregues de manera precisa i sense soroll.

Consideracions d'instal·lació

• Es recomana deixar un marge de corrent de 3/2 respecte al corrent nominal per evitar sobrecàrregues.
• Per a càrregues superiors a 5A, és important assegurar una dissipació de calor adequada, utilitzant dissipadors específics per a relés d'estat sòlid.
• Compatible amb circuits integrats TTL, DTL i HTL.

Diferències amb relés mecànics

A diferència dels relés mecànics, el SSR no té parts mòbils, cosa que elimina el soroll, les espurnes i el desgast per contacte. Això el fa més silenciós, durador i adequat per a aplicacions que requereixen commutacions ràpides i freqüents.

Compatibilitat i manteniment

Aquest relé és compatible amb una àmplia gamma de sistemes electrònics i elèctrics, sempre que es respectin els paràmetres de corrent i voltatge. No requereix manteniment freqüent gràcies al seu disseny sòlid i sense contacte mecànic.

• Controla càrregues elèctriques fins a 25A amb voltatge de sortida de 24-380 VCA.
• Entrada de control de baix voltatge entre 3-32 VDC i corrent de 3-25 mA.
• Temps de commutació ràpid de 10 ms per a l'encesa i l'apagada.
• Disseny sense contacte mecànic per a més durabilitat i sense soroll.
• Indicador LED per a l'estat de funcionament.
• Instal·lació senzilla mitjançant cargols.
• Compatible amb circuits TTL, DTL i HTL.
• Requereix dissipació de calor per a càrregues superiors a 5A.
