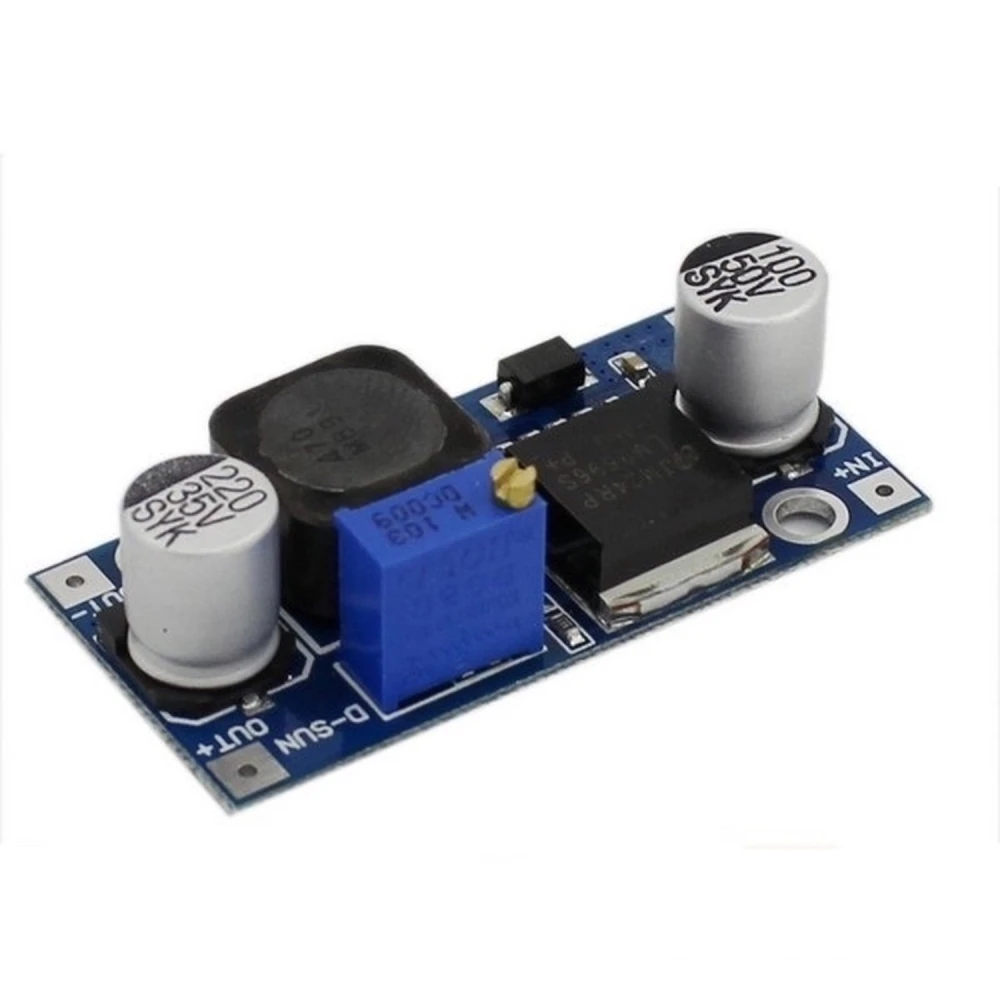

Convertidor DC-DC LM2596: Alimentador regulable per a electrònica i Arduino
Marca: satkit
IVA inclòs (Sense IVA: 2,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 2,32 € | -4% |
| 10+ | 2,20 € | -9% |
| 20+ | 1,82 € | -25% |
El convertidor DC-DC LM2596 és un mòdul regulador de voltatge tipus Step Down (reductor) que permet obtenir un voltatge de sortida ajustable entre 1,25V i 30V a partir d'una font d'alimentació amb voltatge superior, des de 4,5V fins a 35V. Aquest mòdul s'utilitza àmpliament en projectes d'electrònica i Arduino per la seva alta eficiència i capacitat per lliurar fins a 3A de corrent continu amb una dissipació de calor adequada.
Aquest mòdul està basat en el regulador LM2596, que és un regulador commutat, la qual cosa significa que és molt més eficient que els reguladors lineals tradicionals, especialment quan la diferència entre el voltatge d'entrada i de sortida és significativa. L'eficiència màxima pot arribar fins a un 92%, cosa que redueix la generació de calor i millora el rendiment energètic del sistema.
Característiques principals
- Voltatge de sortida ajustable: des de 1,25V fins a 30V DC.
- Voltatge d'entrada: 4,5V a 35V DC.
- Corrent màxim de sortida: 3A amb dissipador de calor.
- Ripple en voltatge de sortida: 30mV, cosa que garanteix una sortida estable i neta.
- Freqüència de commutació: 150KHz per a una regulació eficient.
- Eficiència de conversió: fins a 92%, minimitzant les pèrdues d'energia.
- Regulació de càrrega: ±0,5% per mantenir voltatges constants sota diferents càrregues.
- Regulació de voltatge: ±2,5% per a estabilitat a la sortida.
- Temperatura de funcionament: des de -40ºC fins a +85ºC.
- Dimensions compactes: 48mm x 23mm x 14mm, ideal per a la integració en projectes.
Usos típics
Aquest convertidor és ideal per alimentar projectes basats en Arduino i altres microcontroladors que requereixen un voltatge específic i estable. També és útil per alimentar circuits electrònics que necessiten una font regulada i eficient, com ara sensors, mòduls de comunicació i dispositius portàtils.
La seva capacitat d'ajust de voltatge permet adaptar-lo a diferents necessitats, facilitant l'experimentació i el desenvolupament de prototips electrònics.
Compatibilitat
Compatible amb una àmplia gamma de fonts d'alimentació DC dins del rang de voltatge especificat. És especialment útil en projectes d'Arduino i electrònica DIY on es requereix una font d'alimentació regulada i eficient.
- Voltatge de sortida ajustable de 1,25V a 30V DC
- Voltatge d'entrada de 4,5V a 35V DC
- Corrent màxim de sortida de 3A amb dissipador de calor
- Alta eficiència de conversió fins a 92%
- Ripple a la sortida baix, 30mV per a un senyal estable
- Freqüència de commutació de 150KHz
- Regulació de càrrega ±0,5% i voltatge ±2,5%
- Temperatura de funcionament de -40ºC a +85ºC
- Dimensions compactes: 48mm x 23mm x 14mm
Preguntes i respostes dels clients
Quins avantatges ofereix aquest convertidor LM2596 davant dels reguladors lineals tradicionals en projectes amb Arduino?
El LM2596 utilitza regulació commutada (step-down), cosa que li permet assolir eficiències de fins al 92%, especialment útil en aplicacions on la diferència entre el voltatge d’entrada i de sortida és considerable. Això implica menys dissipació tèrmica i més autonomia en projectes alimentats amb bateries, en comparació amb reguladors lineals que converteixen l’excés d’energia en calor.
Fins a quin corrent real pot treballar el convertidor sense incorporar un dissipador de calor addicional?
Sense dissipador addicional, el corrent sostingut recomanat no hauria de superar aproximadament els 2 A, ja que a partir d’aquest llindar el LM2596 pot assolir temperatures que afectin negativament la seva vida útil i estabilitat. Per a corrents de fins a 3 A és indispensable reforçar la dissipació tèrmica.
Quins problemes habituals poden sorgir durant la instal·lació i com es poden evitar?
Errors freqüents inclouen invertir la polaritat d’entrada, ajustar el potenciòmetre fora del rang permès o sobrecarregar el mòdul (més enllà de 3 A). Aquestes situacions poden danyar el convertidor. Es recomana revisar sempre la polaritat, calibrar el voltatge amb un multímetre abans de connectar la càrrega i verificar que el corrent de consum de la càrrega no superi el límit especificat.
Aquest mòdul compleix alguna normativa de seguretat elèctrica específica o requereix consideracions especials per al seu ús en entorns certificats?
El LM2596 i aquest tipus de mòduls generalment no compten amb certificacions de seguretat elèctrica industrial (com CE, UL). Per a aplicacions crítiques o instal·lacions certificades es recomana validar la conformitat amb les normatives locals o utilitzar mòduls homologats, especialment si s’integren en productes finals comercialitzats.
Quin és el rang de voltatge d'entrada per al convertidor DC-DC LM2596?
El rang de voltatge d'entrada és de 4,5V a 35V DC.
Quin corrent màxim pot lliurar aquest mòdul?
Pot lliurar fins a 3A de corrent continu amb un dissipador de calor adequat.
El voltatge de sortida és ajustable?
Sí, el voltatge de sortida és ajustable des de 1,25V fins a 30V DC.
Quina és l'eficiència màxima del convertidor?
L'eficiència màxima pot arribar fins a un 92%.
Per a quines aplicacions és ideal aquest convertidor?
És ideal per a projectes d'electrònica i Arduino que requereixen una font d'alimentació regulada i eficient.
