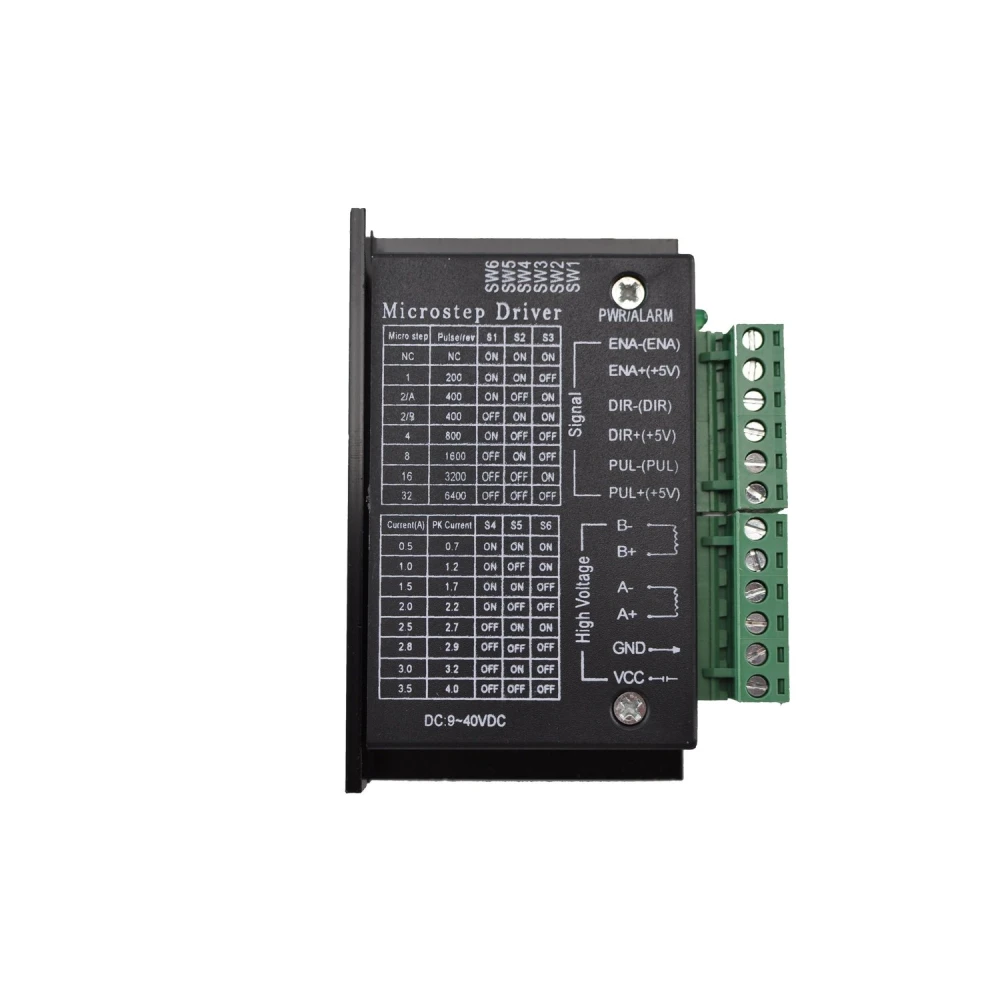

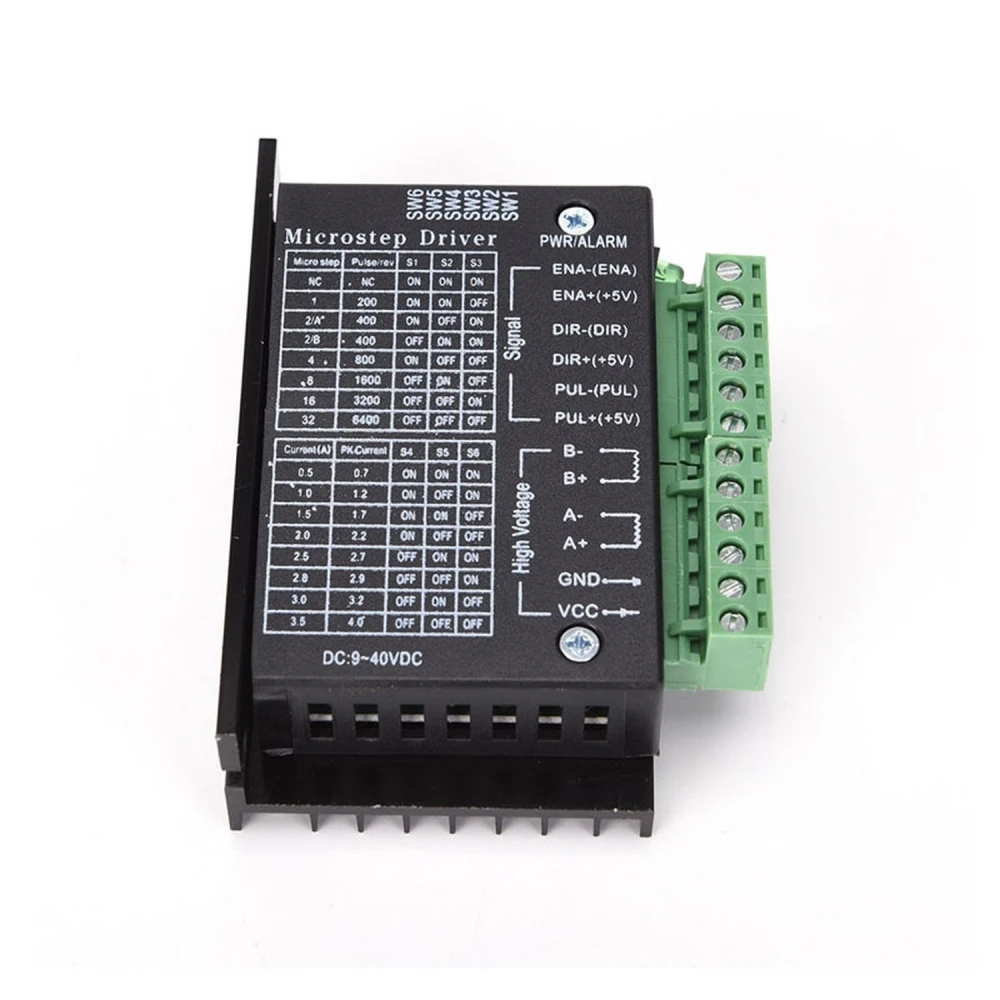

Driver TB6600 per a motor pas a pas fins a 4A de 9V a 40V compatible amb Arduino

El driver TB6600 per a motor pas a pas és un mòdul controlador bipolar que permet controlar motors pas a pas de 2 i 4 fases amb una tensió d'alimentació de 9V a 40V i un corrent màxim d'excitació de fins a 4A. Aquest controlador s'utilitza àmpliament en aplicacions com màquines CNC, màquines de gravat, maquinària d'embalatge i altres equips que requereixen alta precisió i parell.

Aquest driver utilitza un control avançat de subdivisió del bucle de corrent, cosa que redueix l'ondulació del parell motor i permet un funcionament suau a baixes velocitats. A més, ofereix un parell superior a altes velocitats en comparació amb altres controladors de dues fases, garantint un posicionament d'alta precisió.

Característiques principals

• Modes de micro-pas seleccionables: 1/1, 1/2, 1/4, 1/8 i 1/16 pas.
• Font d'alimentació senzilla de 9 a 40V DC.
• Control de corrent ajustable en 8 passos, des de 0,2 A fins a 5 A.
• Entrades aïllades òpticament per a més protecció i estabilitat.
• Protecció contra sobrevoltatge, baix voltatge, sobrecorrent i curtcircuits.
• Alta velocitat d'arrencada i parell elevat a altes revolucions.
• Carcassa resistent de plàstic negre amb dissipador d'alumini per a una òptima dissipació tèrmica.
• Forats de muntatge integrats per a una fàcil instal·lació en panells de màquines.

Especificacions tècniques

• Voltatge d'entrada: 8 a 50V DC (operatiu entre 9V i 40V).
• Corrent d'entrada: 1 a 5 A.
• Corrent de sortida màxim pic: 5,0 A (100 ms).
• Corrent de sortida màxim operatiu: 4,5 A.
• Temperatura de funcionament: -10 a 45 °C.
• Temperatura d'emmagatzematge: -40 a 70 °C.
• Pes: 200 grams.

Compatibilitat i ús

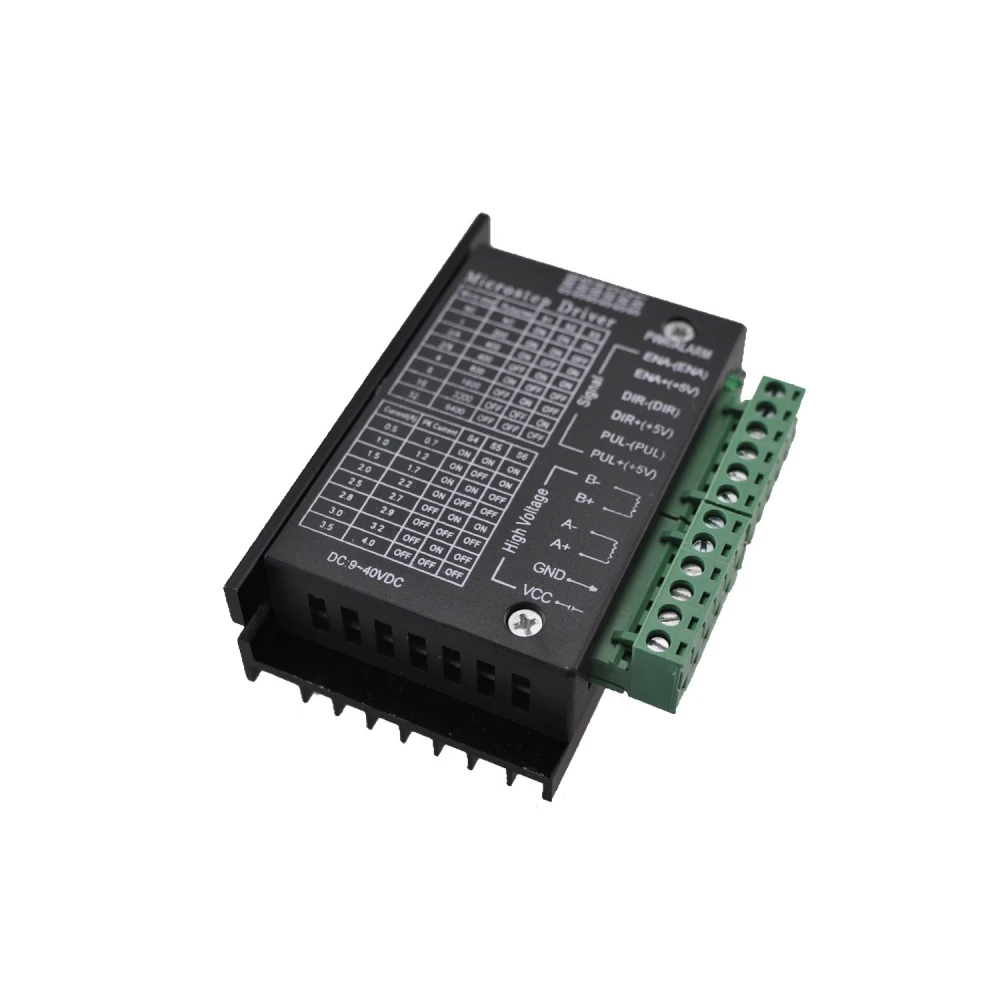

Aquest controlador és compatible amb motors pas a pas NEMA17, NEMA23, NEMA24 i NEMA34, i és una excel·lent opció per a projectes CNC i sistemes que requereixen control de motors d'alta precisió. També és compatible amb Arduino i altres microcontroladors que emetin senyals digitals de pols de 5V, cosa que en facilita la integració en projectes DIY i professionals.

Connexions i configuració

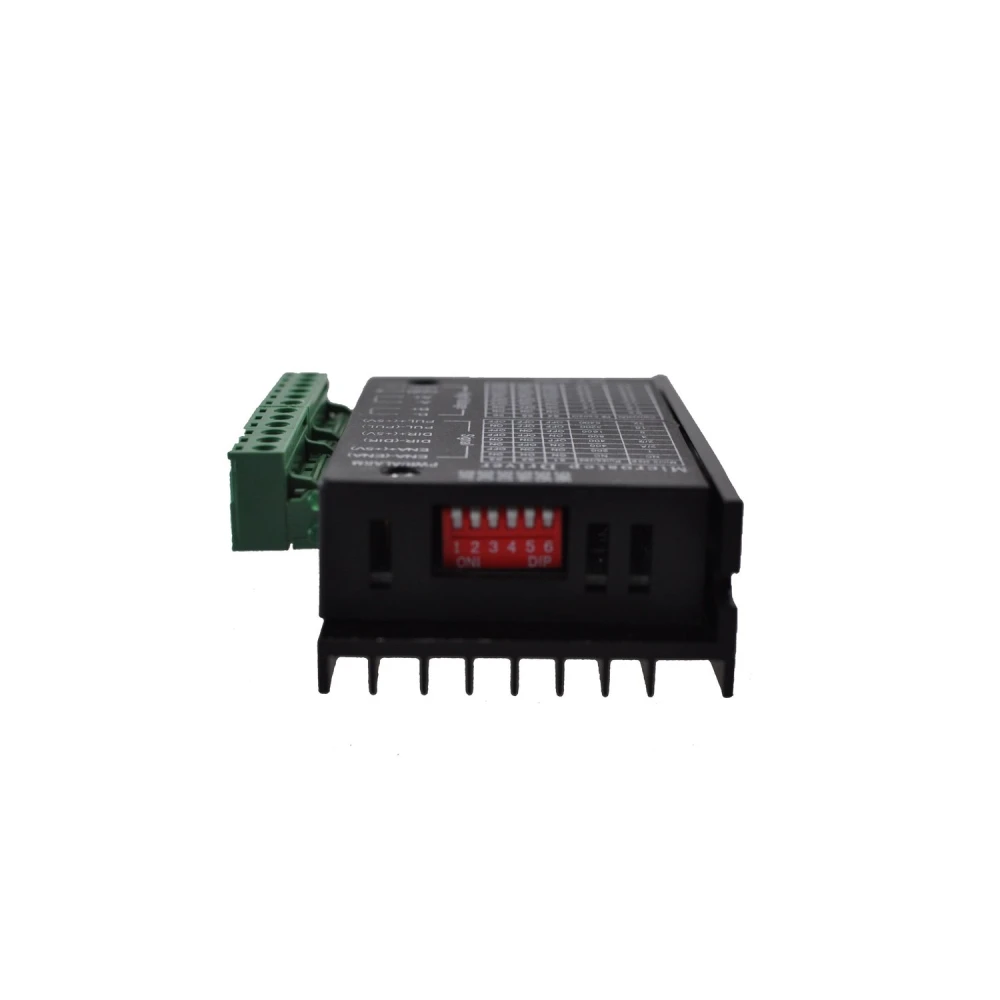

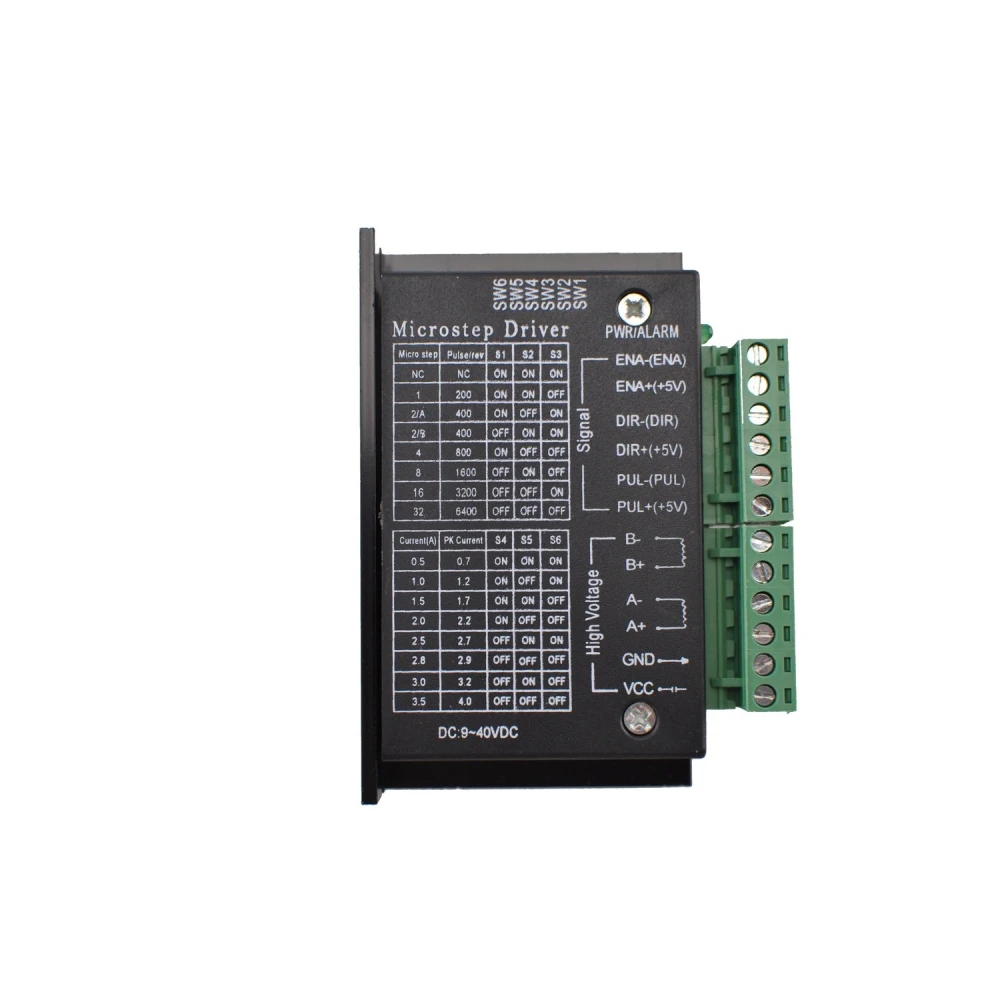

El mòdul compta amb terminals per a alimentació DC, sortides per a les fases del motor i entrades per a senyals d'habilitació, pas i direcció, totes aïllades òpticament per evitar interferències. A més, disposa d'un bloc d'interruptors DIP per ajustar el corrent i la resolució del micro-pas, permetent una configuració personalitzada segons les necessitats del motor i l'aplicació.

En resum, el driver TB6600 és un controlador robust, precís i versàtil, ideal per a qui busca un rendiment fiable en motors pas a pas per a aplicacions CNC, robòtica i automatització.

• Modes de micro-pas: 1/1, 1/2, 1/4, 1/8, 1/16.
• Alimentació de 9 a 40V DC.
• Corrent ajustable de 0,2 A a 5 A.
• Protecció contra sobrevoltatge, baix voltatge i curtcircuits.
• Compatible amb motors NEMA17, NEMA23, NEMA24 i NEMA34.
• Compatible amb Arduino i microcontroladors de 5V.
• Carcassa resistent amb dissipador de calor d'alumini.
• Alta precisió i parell a altes velocitats.
