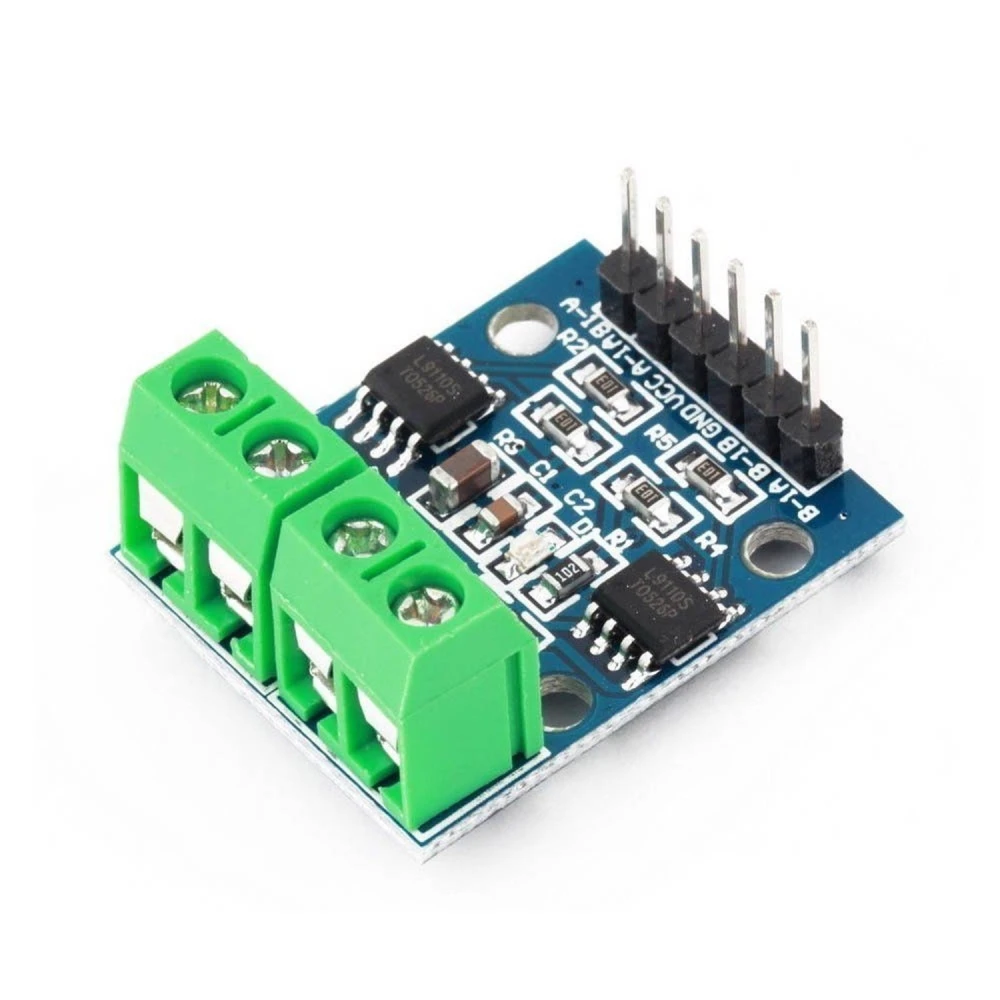

L9110s controlador de motor Arduino: controlador dual DC i pas a pas
Marca: satkit
2,42€
IVA inclòs (Sense IVA: 2,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 2,32 € | -4% |
| 10+ | 2,20 € | -9% |
| 20+ | 1,82 € | -25% |
En estoc - S'envia immediatament
Lliurament estàndard
Dc, Mai 27 - Dv, Mai 29
Lliurament exprés
Dl, Mai 25 - Dt, Mai 26
Devolucions en 30 dies
Devolucions gratuïtes en 30 dies
Transacció segura
Share:
Lliurament gratuït
En comandes superiors a 60€
Devolucions fàcils
Política de devolució de 30 dies
Pagament segur
Procés de compra 100% segur
Garantia de qualitat
Només productes originals
El L9110s Motor Driver Arduino és una placa controladora dissenyada per gestionar simultàniament dos motors de corrent continu o un motor pas a pas de 2 fases i 4 fils. Aquest controlador és compatible amb Arduino i altres sistemes basats en microcontroladors, facilitant el control de motors en projectes electrònics i robòtics.
Aquest mòdul compta amb dos xips de control de motor L9110S integrats en una PCB compacta, amb una mida de 29.2 mm x 23 mm, cosa que el fa ideal per a aplicacions on l'espai és limitat.
Característiques principals
- Voltatge d'entrada: DC 2.5-12V, adequat per a una àmplia gamma de fonts d'alimentació.
- Capacitat de sortida: cada canal pot subministrar fins a 800 mA de corrent continu, permetent el control de motors de mida petita a mitjana.
- Baix corrent de treball estàtic, optimitzant el consum energètic.
- Baixa caiguda de pressió de saturació per a un millor rendiment.
- Compatible amb nivells de sortida TTL/CMOS, permetent connexió directa a la CPU o microcontrolador.
- Incorpora díodes de subjecció per protegir contra càrregues inductives.
- Unitat de control integrada en IC per a més fiabilitat i facilitat d'ús.
- Funció de protecció contra alta pressió mitjançant passador.
- Temperatura de treball: 0-80 °C, adequat per a entorns comuns de laboratori i desenvolupament.
Usos típics
Aquest controlador és ideal per a projectes de robòtica, automatització i control de motors en general. Es pot utilitzar per a:
- Controlar dos motors DC de manera independent.
- Gestionar motors pas a pas bipolars de 2 fases i 4 fils.
- Projectes amb Arduino que requereixin control de velocitat i direcció de motors.
Compatibilitat
El L9110s és compatible amb plaques Arduino i altres microcontroladors que suportin nivells TTL/CMOS. El seu disseny permet una fàcil integració amb projectes electrònics i robòtics que requereixen control de motors duals o motors pas a pas.
Contingut del paquet
- Targeta controladora L9110S H-Bridge per a motors pas a pas i motors DC duals.
Exemple bàsic de codi
El producte inclou un exemple de codi per a microcontroladors basats en el 8051, que mostra com controlar la direcció dels motors amb funcions per avançar i retrocedir, facilitant l'inici ràpid en projectes.
- Controlador dual per a dos motors DC o un motor pas a pas de 2 fases i 4 fils
- Voltatge d'entrada: 2.5-12V DC
- Sortida de corrent continu de 800 mA per canal
- Compatible amb nivells TTL/CMOS per a connexió directa a CPU
- Inclou díodes de subjecció per a protecció contra càrregues inductives
- Protecció contra alta pressió amb passador
- Temperatura de treball de 0 a 80 °C
- Mida compacta: 29.2 mm x 23 mm
- Ideal per a projectes amb Arduino i altres microcontroladors
Preguntes i respostes dels clients
Quines són les dimensions exactes de la placa i què inclou el paquet en comprar aquest controlador?
La placa fa 29.2 mm x 23 mm. El paquet inclou només la targeta controladora; no s'hi inclouen cables, motors ni altres accessoris.
Quines consideracions hi ha per a la dissipació de calor i l'ús continu prop del corrent màxim?
En operar prop dels 800 mA per canal, és recomanable assegurar refrigeració passiva i evitar l'ús prolongat a plena càrrega, ja que la placa no disposa de dissipador i el sobreescalfament pot reduir la vida útil del component.
Com es compara el L9110S amb altres drivers com el L298N pel que fa a mida, eficiència i tolerància a sobrecorrents?
El L9110S és més compacte i té una caiguda de voltatge menor (baixa saturació), però suporta menys corrent i no disposa d'una protecció robusta contra sobrecorrents. El L298N permet corrents més alts (~2 A per canal) i suporta càrregues inductives grans, però és més voluminós i menys eficient.
Quins tipus de motors puc controlar amb el L9110s?
Pots controlar dos motors de corrent continu o un motor pas a pas de 2 fases i 4 fils amb aquest controlador.
Quin és el rang de voltatge d'entrada per a aquest controlador?
El rang de voltatge d'entrada és de 2.5 a 12 volts en corrent continu (DC).
És compatible amb Arduino?
Sí, el controlador és compatible amb Arduino i altres microcontroladors que suportin nivells de sortida TTL/CMOS.
Quin és el corrent màxim que pot gestionar cada canal?
Cada canal pot subministrar un corrent continu màxim de 800 mA.
Inclou protecció per evitar danys al controlador?
Sí, inclou protecció contra alta pressió mitjançant un passador i díodes de subjecció per a càrregues inductives.
