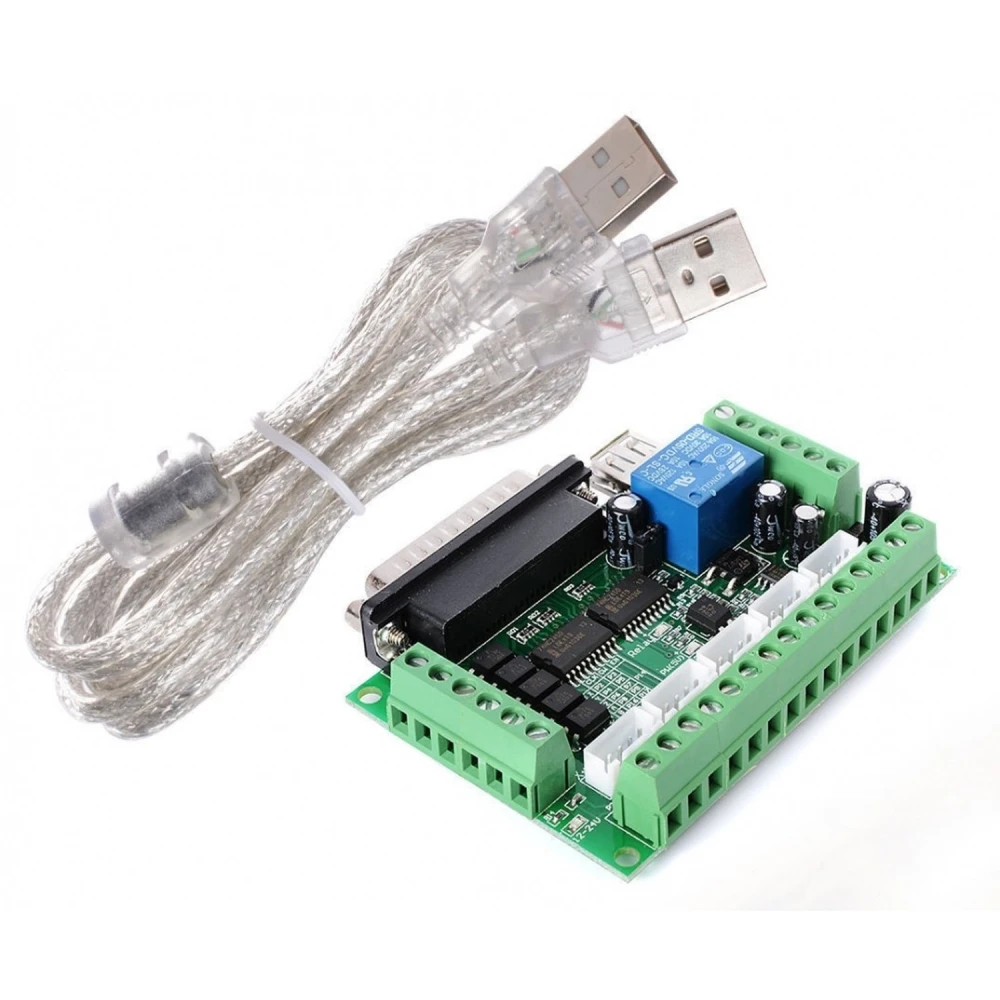

Placa controladora CNC 5 eixos Mach3 USB amb adaptador per a motor pas a pas
Marca: satkit
9,68€
IVA inclòs (Sense IVA: 8,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 9,29 € | -4% |
| 10+ | 8,55 € | -12% |
| 20+ | 7,94 € | -18% |
Només en queden 5 en estoc: demana'l aviat!
Lliurament estàndard
Dc, Mai 27 - Dv, Mai 29
Lliurament exprés
Dl, Mai 25 - Dt, Mai 26
Devolucions en 30 dies
Devolucions gratuïtes en 30 dies
Transacció segura
Share:
Lliurament gratuït
En comandes superiors a 60€
Devolucions fàcils
Política de devolució de 30 dies
Pagament segur
Procés de compra 100% segur
Garantia de qualitat
Només productes originals
La placa controladora CNC 5 eixos Mach3 USB és un adaptador dissenyat per controlar motors pas a pas en sistemes CNC mitjançant el programari Mach3 i altres programes de control numèric que utilitzen port paral·lel. Aquesta placa és ideal per a usuaris que busquen una solució fiable i protegida per gestionar fins a 5 eixos amb precisió i seguretat.
- Compatibilitat: Funciona amb Mach3 i altres softwares de control numèric per port paral·lel, facilitant la integració en sistemes CNC existents.
- Protecció avançada: Compta amb un sistema independent de protecció per a l'alimentació USB i l'alimentació de perifèrics, assegurant la integritat de l'equip i evitant danys per connexió inversa de polaritat.
- Voltatge de perifèrics: Suporta voltatges entre 12 i 24V amb protecció contra connexió inversa, garantint un funcionament segur i estable.
- Protecció del port paral·lel: Disposa de protecció integral entre els senyals d'entrada i el circuit de control per protegir el port paral·lel del controlador.
- Control de sortides: Totes les sortides estan controlades per un interruptor a la sortida P17, permetent una gestió eficient dels senyals.
- Sortida analògica aïllada: Inclou una sortida de voltatge analògic aïllat 0-10V a través d'optoacoblador, controlable mitjançant un convertidor d'interfície analògica per regular la velocitat del fusell (sortida P1).
- Control de 5 eixos: Obre 17 ports accessibles amb optoacoblador per controlar motors pas a pas de 5 eixos, ideal per a configuracions CNC complexes.
- Sortida PWM: La sortida P1 es pot usar com a PWM per controlar el regulador del fusell mitjançant optoacoblador.
- Nivells d'entrada: Compatible amb nivells d'entrada de càtode comú o ànode comú a 5V per a una fàcil integració amb diferents sistemes.
Ús típic: Aquesta placa és perfecta per a tallers i usuaris que necessiten controlar màquines CNC de 5 eixos amb motors pas a pas, garantint un control precís i segur del moviment i la velocitat.
Compatibilitat i accessoris: Es lliura amb un cable USB per facilitar la connexió directa a l'ordinador i assegurar una comunicació estable amb el programari Mach3.
Contingut del paquet:
- 1 x Placa controladora CNC 5 eixos per a motors pas a pas compatible amb Mach3
- 1 x Cable USB
Amb aquesta placa controladora, obtindreu un dispositiu robust i protegit que facilita la implementació i el control de sistemes CNC avançats amb Mach3 i altres programes compatibles.
- Compatible amb programari Mach3 i control numèric per port paral·lel
- Protecció independent per a l'alimentació USB i perifèrics
- Voltatge de perifèrics 12-24V amb protecció contra connexió inversa
- Protecció integral per protegir el port paral·lel
- Sortides controlades per interruptor a la sortida P17
- Sortida analògica aïllada 0-10V per al control de velocitat del fusell
- Control de 5 eixos amb 17 ports accessibles mitjançant optoacoblador
- Sortida PWM al port P1 per al control del regulador del fusell
- Compatible amb nivells d'entrada de càtode comú o ànode comú a 5V
- Inclou cable USB per a connexió directa
Preguntes i respostes dels clients
Quines són les dimensions, el pes i els materials principals de la placa inclosa?
La placa té dimensions aproximades de 100 mm x 70 mm x 15 mm i un pes de 120 g (sense embalatge). Està fabricada en PCB de fibra de vidre (FR4) amb components electrònics de muntatge superficial i connectors de blocs de terminals per facilitar el cablejat.
Quins sistemes operatius i versions de Mach3 són compatibles? Inclou drivers USB?
La placa està dissenyada per funcionar amb Mach3 i altres softwares CNC via port paral·lel en sistemes Windows (XP, 7, 8, 10 de 32 bits). El cable USB subministrat és només per a alimentació, no per a transmissió de dades, de manera que no requereix ni inclou drivers USB específics.
És possible controlar la velocitat d'un eix des de la sortida analògica de 0-10V i quina precisió té aquest senyal?
Sí, la sortida analògica de 0-10V permet controlar la velocitat d'eixos compatibles mitjançant un convertidor corresponent. El senyal està aïllat per optoacoblador i la seva precisió depèn del disseny del circuit, amb una tolerància típica de ±0,2V, adequada per a la majoria dels variadors VFD convencionals.
Quines mesures de protecció elèctrica inclou i què passa en cas de mala connexió de l'alimentació de 12-24V?
La placa integra protecció contra polaritat inversa a l'entrada d'alimentació de 12-24V, així com optoacobladors per aïllar els senyals de control. En cas de connectar malament la polaritat, el sistema evita danys permanents, tot i que és recomanable revisar les connexions abans d'engegar.
És compatible aquesta placa amb el programari Mach3?
Sí, aquesta placa controladora és compatible amb Mach3 i altres programes de control numèric que utilitzen port paral·lel.
Quin voltatge suporten els perifèrics connectats a aquesta placa?
Els perifèrics poden operar amb voltatges entre 12 i 24V, amb protecció contra connexió inversa de polaritat.
Inclou cable per a connexió USB?
Sí, el paquet inclou un cable USB per connectar la placa a l'ordinador.
Quants eixos pot controlar aquesta placa?
Pot controlar fins a 5 eixos mitjançant els seus 17 ports accessibles amb optoacoblador.
Quin tipus de protecció té la placa?
Compta amb protecció independent per a l'alimentació USB i perifèrics, així com protecció integral per al port paral·lel per evitar danys.
