Controlador de motors L298 doble pont H per Arduino - Satkit
Marca: satkit
7,43€
IVA inclòs (Sense IVA: 6,14 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 7,13 € | -4% |
| 10+ | 6,56 € | -12% |
| 20+ | 6,09 € | -18% |
En estoc - S'envia immediatament
Lliurament estàndard
Dc, Mai 27 - Dv, Mai 29
Lliurament exprés
Dl, Mai 25 - Dt, Mai 26
Devolucions en 30 dies
Devolucions gratuïtes en 30 dies
Transacció segura
Share:
Lliurament gratuït
En comandes superiors a 60€
Devolucions fàcils
Política de devolució de 30 dies
Pagament segur
Procés de compra 100% segur
Garantia de qualitat
Només productes originals
Descripció general

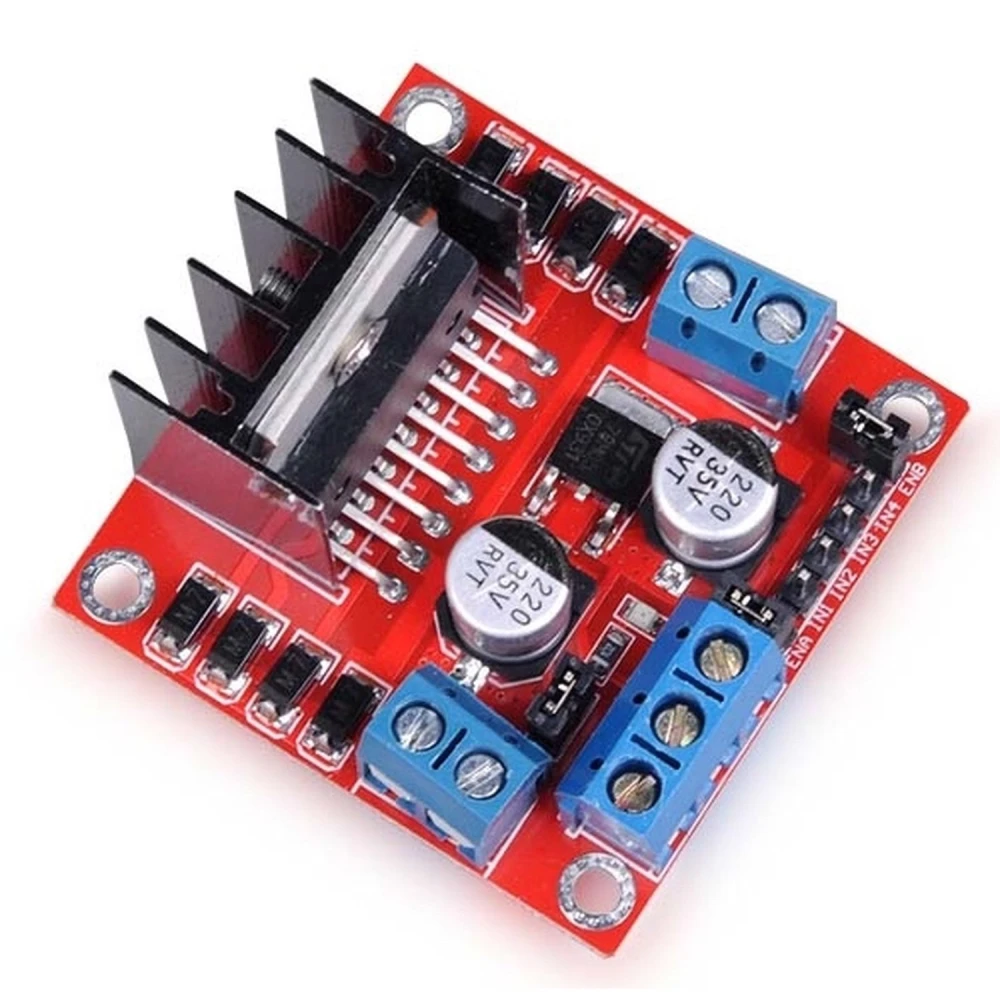

El controlador de motors L298 és un dispositiu electrònic dissenyat per controlar motors de corrent continu (DC) i motors pas a pas (PAP) en projectes d'electrònica i robòtica, especialment amb plataformes Arduino. Aquest controlador utilitza un doble pont H que permet gestionar la direcció i la velocitat del motor amb gran precisió.
Característiques principals
- Lleuger i potent, ideal per a projectes portàtils i compactes.

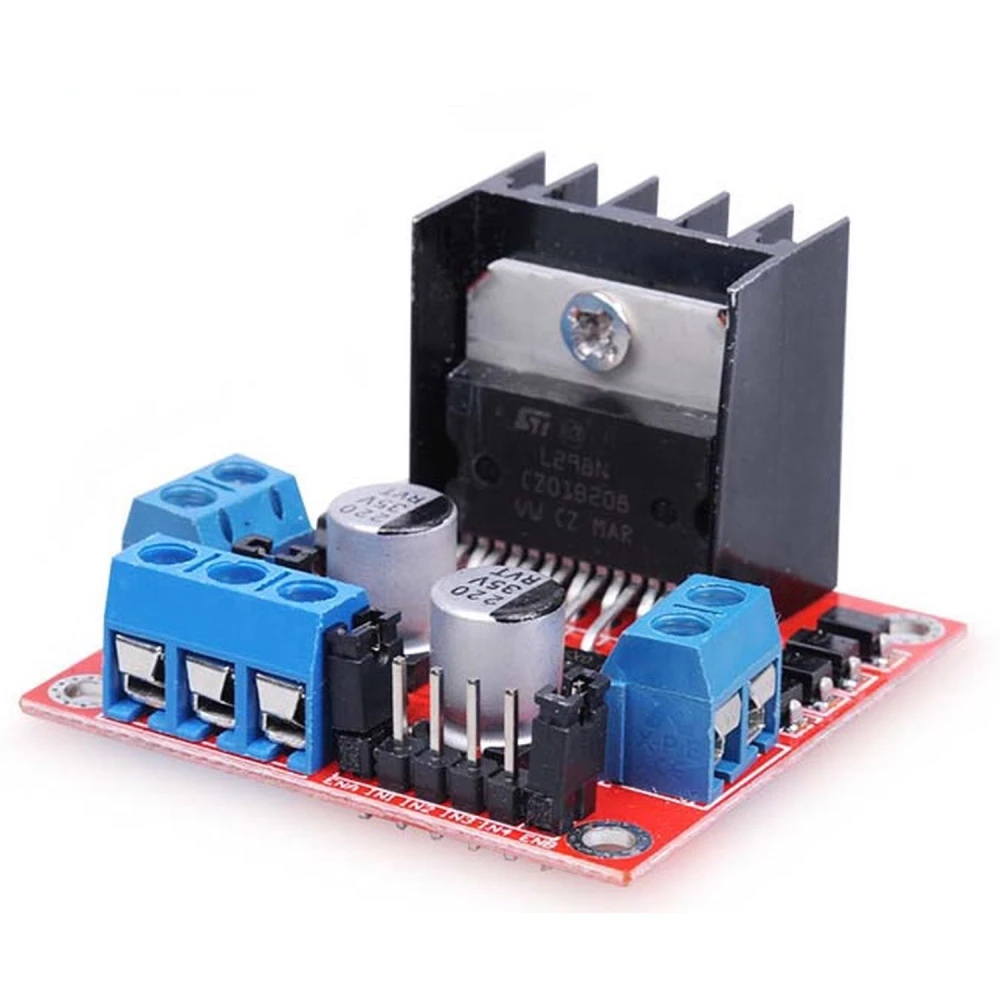

- Dissipador integrat per evitar sobreescalfaments i allargar la vida útil del controlador.
- Protecció FWD que prevé danys per canvis bruscos en el sentit de gir del motor.
- Interruptor d'alimentació per a un control senzill de l'encesa i l'apagada.

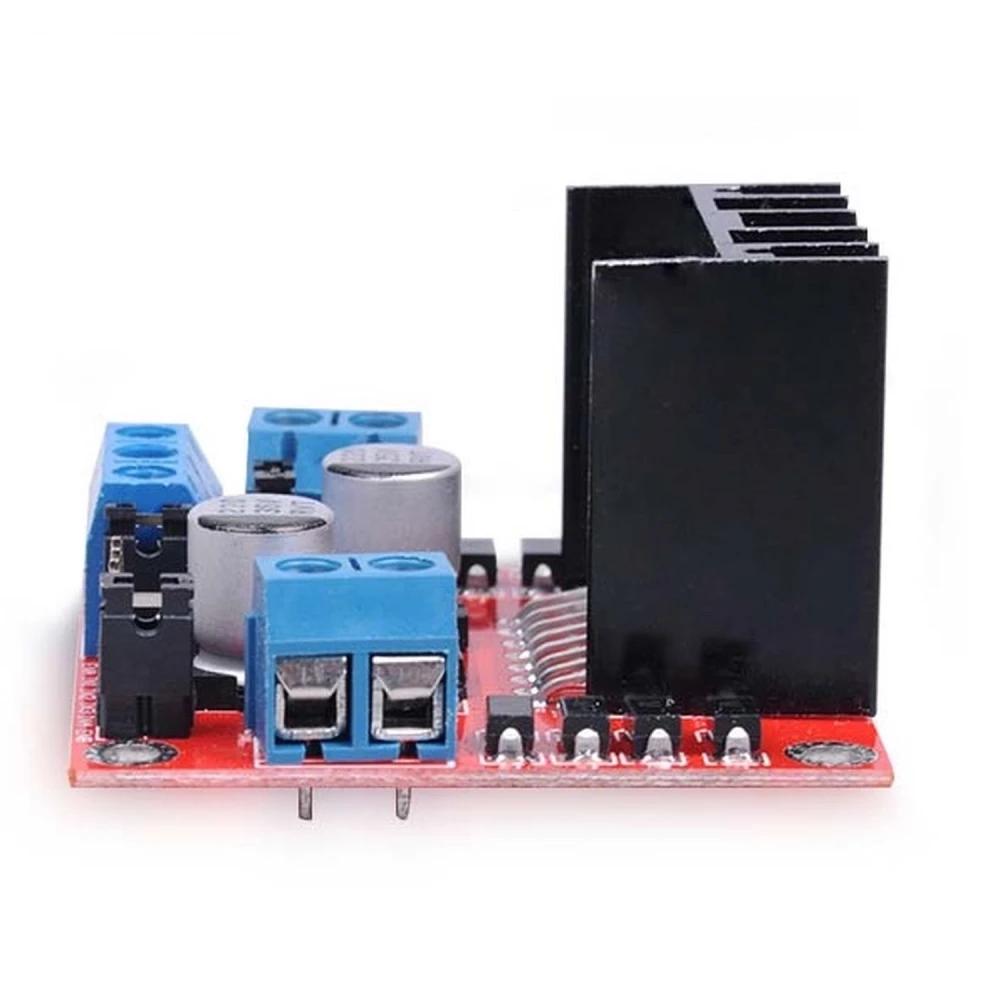

- Indicador LED d'encesa i direcció per facilitar la supervisió visual de l'estat del motor.
- Dues sortides DC que permeten connectar motors DC o motors pas a pas.

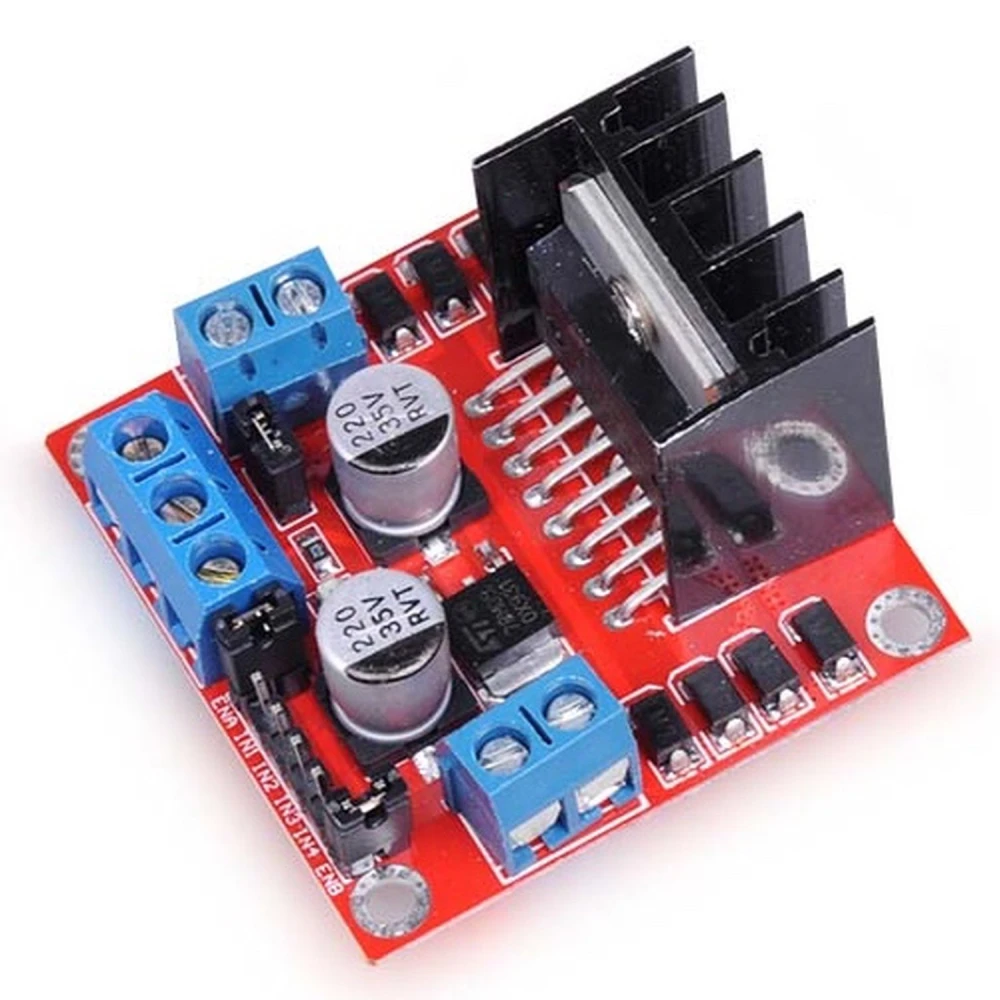

- Forats per a un muntatge ferm sobre un xassís o estructura, facilitant la integració en projectes.
Especificacions tècniques
- Driver: L298
- Alimentació de motors: 6-35V DC
- Corrent màxim: 2 Amperes per sortida (4A en total o pontat)
- Alimentació lògica independent: 5-7V
- Corrent per a lògica: aproximadament 36 mA
- Nivells TTL: Baix entre -0.3V i 1.5V, alt entre 2.3V i Vss
- Potència màxima: 25W
Usos típics
Aquest controlador és ideal per a projectes de robòtica, automatització i control de motors en general. Pot gestionar motors pas a pas per a posicionament precís o motors DC per a aplicacions que requereixen control de velocitat i direcció. És compatible amb plaques Arduino i altres microcontroladors que suportin senyals TTL.
Compatibilitat
Compatible amb Arduino i altres sistemes que utilitzin nivells TTL per al control lògic. Requereix una font d'alimentació externa adequada per als motors connectats, dins del rang de 6 a 35V DC.
- Lleuger i potent per a projectes compactes
- Dissipador integrat per evitar sobreescalfaments
- Protecció FWD per a canvis bruscos de gir
- Interruptor d'alimentació per a un control fàcil
- Indicadors LED d'encesa i direcció
- 2 sortides DC per a motors o motor pas a pas
- Muntatge ferm amb forats per a xassís
- Alimentació motors: 6-35V DC
- Corrent màxim: 2A per sortida (4A total)
- Alimentació lògica: 5-7V amb 36 mA
- Potència màxima: 25W
Preguntes i respostes dels clients
Quin tipus de motors es poden controlar amb el doble pont H L298 i quin és el seu límit de corrent?
El controlador és adequat per a motors DC i motors pas a pas bipolars. Cada canal suporta fins a 2 A continus (4 A màxims pontant sortides), amb voltatges de 6 a 35 V DC per als motors. Es recomana no superar aquests límits per evitar danys permanents.
Quines cures he de tenir per evitar sobreescalfaments o danys per sobrecàrrega?
El mòdul inclou dissipador per a la gestió tèrmica, però, amb càrregues màximes o ventilació deficient, pot caldre ventilació addicional. És essencial no superar 2 A per canal i verificar que la suma de corrents no excedeixi la capacitat total. Monitorar la temperatura al tacte durant el funcionament ajuda a evitar fallades.
Quins són els requisits elèctrics per a la font d’alimentació de motors i lògica?
Es requereixen dues fonts: una per als motors (6–35 V DC, depenent del motor) i una altra per a la lògica (5–7 V DC, consum típic 36 mA). El mòdul permet separar ambdues masses per evitar soroll elèctric. Fer servir fonts estabilitzades minimitza riscos.
Hi ha limitacions en fer servir aquest controlador amb microcontroladors moderns de 3,3 V com ESP32 o Raspberry Pi Pico?
Sí. El L298 admet entrades TTL; tanmateix, els nivells alts requereixen un mínim de 2,3 V per registrar-se com a 'alt'. Amb microcontroladors de 3,3 V no hi ha inconvenient, però no és compatible directament amb nivells d’1,8 V. Per a senyals inferiors, es recomana un buffer o un adaptador de nivell lògic.
Comparant-lo amb altres controladors moderns com el DRV8825 o el BTS7960, quins són els avantatges i desavantatges objectius del L298?
El L298 és robust, fàcil de mantenir i econòmic, però presenta una dissipació tèrmica més alta i una eficiència menor (~70%) comparat amb drivers MOSFET com el DRV8825 (>90%). No ofereix microstepping avançat ni protecció intel·ligent integrada. És ideal per a prototips robustos, però no per a projectes on l’eficiència energètica o el control fi siguin clau.
Quin tipus de motors puc controlar amb aquest controlador L298?
Pots controlar motors de corrent continu (DC) i motors pas a pas (PAP) amb aquest controlador.
Quin és el rang de voltatge per alimentar els motors?
El controlador admet una alimentació per a motors de 6 a 35V DC.
Quanta corrent pot gestionar per sortida?
Pot gestionar fins a 2 amperes per sortida, amb un total de 4 amperes si es ponten les sortides.
És compatible amb Arduino?
Sí, és compatible amb Arduino i altres microcontroladors que utilitzin nivells TTL per a la lògica.
Quina protecció té el controlador per evitar danys?
Inclou protecció FWD per evitar danys per canvis bruscos en el sentit de gir del motor i un dissipador integrat per evitar sobreescalfaments.
