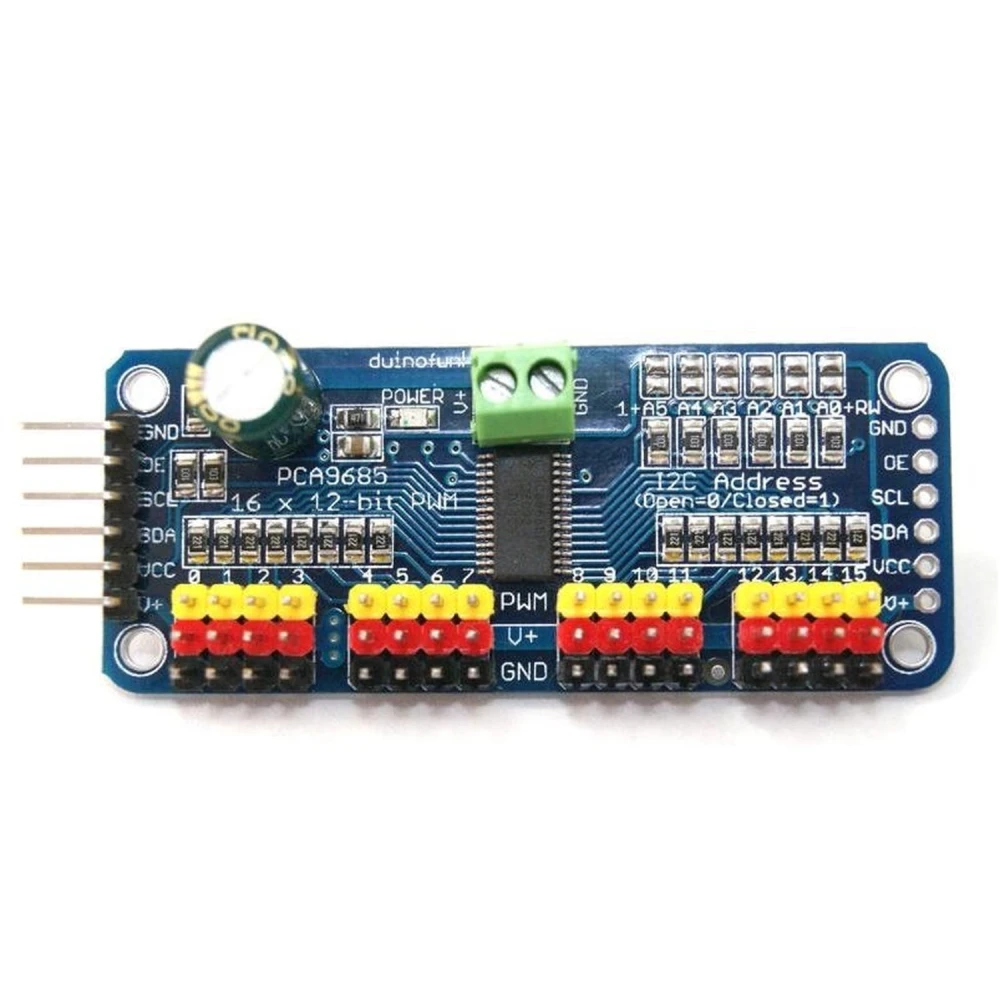

Controlador de servos 16 canals PCA9685 de 12 bits PWM I2C compatible amb Arduino

Name: Controlador de servos 16 canals PCA9685 de 12 bits PWM I2C compatible amb Arduino
Brand: satkit
SKU: N010205-PCA9685
Price: 7.01 EUR
Availability: InStock

Marca: satkit

Sigues el primer a opinar sobre aquest producte

7,01€

IVA inclòs (Sense IVA: 5,79 €)

Descomptes per volum

Quantitat	Preu	Desar
2+	6,29 €	-10%

Només en queden 3 en estoc: demana'l aviat!

Lliurament estàndard Dc, Mai 27 - Dv, Mai 29

Lliurament exprés Dl, Mai 25 - Dt, Mai 26

Devolucions en 30 dies

Quantitat

Devolucions gratuïtes en 30 dies

Transacció segura

Lliurament gratuït En comandes superiors a 60€

Devolucions fàcils Política de devolució de 30 dies

Pagament segur Procés de compra 100% segur

Garantia de qualitat Només productes originals

El Controlador Servos 16 Canals De 12 Bits PWM I2C PCA9685 és un mòdul electrònic dissenyat per facilitar el control de múltiples servomotors mitjançant una interfície I2C eficient i precisa. Compatible amb Arduino, aquest controlador permet gestionar fins a 16 sortides PWM utilitzant únicament dos pins del microcontrolador, optimitzant l'ús de recursos i simplificant el cablejat.

Característiques clau:

Control de 16 canals PWM: Permet controlar fins a 16 servos o sortides PWM simultàniament.
Resolució de 12 bits: Ofereix una resolució fina per a cada sortida, equivalent a aproximadament 4 microsegons de resolució a 60 Hz, ideal per a un control suau i precís de servomotors.
Interfície I2C amb rellotge integrat: No requereix que el microcontrolador enviï el senyal de rellotge, cosa que redueix la càrrega de processament.
Encadenament de mòduls: Fins a 62 mòduls es poden connectar en sèrie, permetent controlar fins a 992 sortides PWM des d'un sol bus I2C.
Alimentació flexible: Funciona amb 5V i pot ser controlat des de microcontroladors de 3.3V, amb sortides que suporten fins a 6V.
Configuració de sortida: Sortides configurables en mode push-pull o open-drain per adaptar-se a diferents aplicacions.
Pin d'habilitació: Permet desactivar ràpidament totes les sortides per a més control i seguretat.
Resistències integrades de 220 ohmios: Faciliten el maneig de sortides a LED sense components addicionals.

Usos típics:

Control de múltiples servomotors en robots i projectes d'automatització.
Projectes d'il·luminació LED amb control PWM precís.
Aplicacions que requereixen expansió del nombre de sortides PWM en microcontroladors com Arduino.

Compatibilitat: Aquest controlador és totalment compatible amb plataformes Arduino i altres microcontroladors que suportin comunicació I2C, facilitant la seva integració en projectes electrònics i robòtics.

Contingut del paquet:

1 x Controlador servos 16 canals de 12 bits PWM I2C PCA9685 compatible Arduino.

Controla fins a 16 servos amb només dos pins I2C
Resolució de 12 bits per a un control precís dels servos
Permet encadenar fins a 62 mòduls per a 992 sortides PWM
Interfície I2C amb rellotge integrat, sense càrrega extra per al microcontrolador
Alimentació de 5V, compatible amb microcontroladors de 3.3V
Freqüència PWM ajustable fins a 1.6 KHz
Sortides configurables en push-pull o open-drain
Pin d'habilitació per desactivar totes les sortides ràpidament
Resistències de 220 ohm per a ús directe amb LEDs

Preguntes i respostes dels clients

Quins són els valors de tensió i corrent màxims que suporten les sortides del mòdul?

Les sortides poden suportar fins a 6 V i un corrent màxim recomanat d'aproximadament 25 mA per canal, limitat per les resistències integrades de 220 Ω. Per a càrregues superiors (per exemple, servos més grans), cal alimentar la càrrega externament i fer servir el PCA9685 només com a generador de senyal PWM.

Quin rang de freqüències PWM admet el mòdul i com afecta això el control de servos i LEDs?

El mòdul suporta freqüències PWM d'aproximadament 24 Hz fins a 1,6 kHz, ajustables per programari. Per a servos estàndard, es recomana operar a 50–60 Hz per evitar sobreescalfament i vibracions; per a LEDs es pot emprar una freqüència més alta per evitar parpelleig visible. El canvi de freqüència impacta la resolució temporal i pot requerir ajustos de codi segons el tipus de càrrega.

Com es connecta el controlador PCA9685 a un Arduino?

Es connecta mitjançant la interfície I2C fent servir els pins SDA i SCL de l'Arduino, permetent controlar fins a 16 servos amb només dos pins.

Quants servos puc controlar amb aquest mòdul?

Pot controlar fins a 16 servos per mòdul, i és possible encadenar fins a 62 mòduls per controlar un total de 992 servos.

Quin voltatge d'alimentació requereix el controlador?

El controlador funciona amb una alimentació de 5V i pot ser controlat des de microcontroladors que operin a 3.3V.

És compatible aquest controlador amb altres microcontroladors a més d'Arduino?

Sí, és compatible amb qualsevol microcontrolador que suporti comunicació I2C, no només Arduino.

Per a què serveix el pin d'habilitació al PCA9685?

El pin d'habilitació permet desactivar ràpidament totes les sortides PWM per a més control i seguretat en el projecte.
