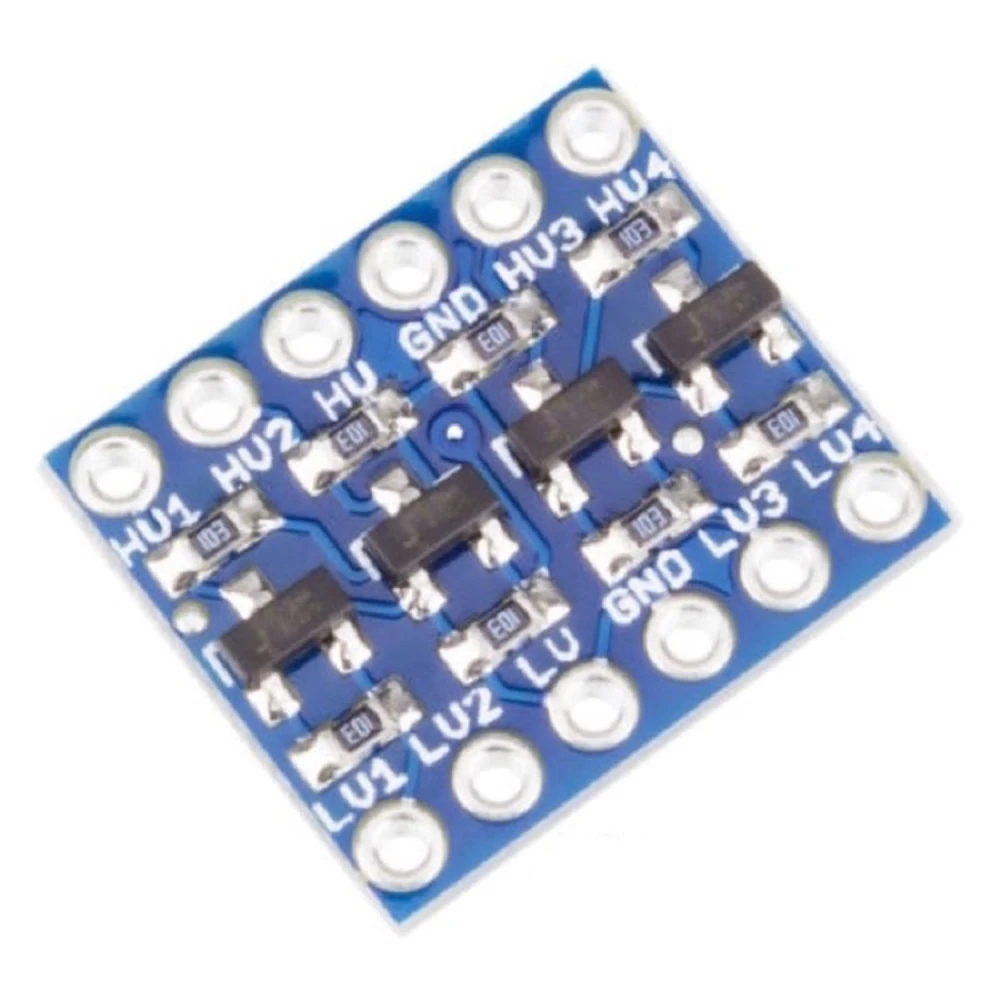

Level Shifter - Conversor de nivell lògic bidireccional 4 canals 5V a 3.3V

Name: Level Shifter - Conversor de nivell lògic bidireccional 4 canals 5V a 3.3V
Brand: satkit
SKU: Q030303-convert-ttl-33-5v
Price: 2.06 EUR
Availability: InStock

Marca: satkit

Sigues el primer a opinar sobre aquest producte

2,06€

IVA inclòs (Sense IVA: 1,70 €)

Descomptes per volum

Quantitat	Preu	Desar
2+	1,97 €	-4%
10+	1,87 €	-9%
20+	1,54 €	-25%

Només en queden 5 en estoc: demana'l aviat!

Lliurament estàndard Dc, Mai 27 - Dv, Mai 29

Lliurament exprés Dl, Mai 25 - Dt, Mai 26

Devolucions en 30 dies

Quantitat

Devolucions gratuïtes en 30 dies

Transacció segura

Lliurament gratuït En comandes superiors a 60€

Devolucions fàcils Política de devolució de 30 dies

Pagament segur Procés de compra 100% segur

Garantia de qualitat Només productes originals

El conversor de nivell lògic 5V a 3.3V és un dispositiu essencial per a projectes electrònics que necessiten comunicar senyals entre components amb diferents nivells de voltatge. Aquest mòdul level shifter bidireccional de 4 canals permet convertir senyals de 5V a 3.3V i a l'inrevés, garantint la compatibilitat i la seguretat dels circuits.

Aquest convertidor no només funciona per a 5V i 3.3V, sinó que també és compatible amb nivells més baixos com 2.8V i 1.8V, cosa que el fa versàtil per a diverses aplicacions. El seu disseny permet que cada canal gestioni la conversió de manera independent, facilitant la connexió entre microcontroladors, sensors i altres dispositius electrònics.

Característiques principals:

Conversor bidireccional per a senyals lògiques entre 5V i 3.3V.
4 canals per a nivell alt (HV) i 4 canals per a nivell baix (LV).
Compatible amb nivells de tensió 1.8V, 2.8V, 3.3V i 5V.
Fàcil d'utilitzar: només requereix alimentació de les dues fonts de voltatge i connexió a terra.
Separació de pins de 2.54 mm per a fàcil integració en protoboards o plaques de desenvolupament.
Dimensions compactes de 16x13 mm, ideal per a projectes amb espai limitat.
Inclou 2 tires de pins per a una connexió senzilla.
Producte nou i d'alta qualitat, presentat en bossa antiestàtica.

Usos típics:

Adaptar senyals entre microcontroladors que funcionen a diferents voltatges, com Arduino i Raspberry Pi.
Interconnectar sensors i mòduls que requereixen nivells lògics diferents.
Projectes d'electrònica on cal protegir components sensibles a voltatges més alts.
Desenvolupament i prototipat de circuits digitals amb múltiples nivells de tensió.

Compatibilitat: Aquest convertidor és compatible amb qualsevol dispositiu que utilitzi nivells lògics estàndard d'1.8V a 5V, incloent-hi plaques Arduino i altres microcontroladors populars.

Per al seu ús, simplement connecta el pin HV al voltatge alt (per exemple, 5V), el pin LV al voltatge baix (per exemple, 3.3V) i el pin GND a terra comuna. Després connecta les senyals als canals corresponents perquè el mòdul faci la conversió bidireccional automàticament.

Aquest mòdul és una solució pràctica i econòmica per evitar danys per incompatibilitat de voltatges i assegurar una comunicació fiable en els teus projectes electrònics.

Conversor bidireccional de nivell lògic 5V a 3.3V i a l'inrevés
4 canals per a nivell alt (HV) i 4 canals per a nivell baix (LV)
Compatible amb nivells de voltatge 1.8V, 2.8V, 3.3V i 5V
Separació de pins de 2.54 mm per a una connexió fàcil
Dimensions compactes de 16x13 mm
Inclou 2 tires de pins per a la connexió
Producte nou i d'alta qualitat en bossa antiestàtica

Preguntes i respostes dels clients

Quines són les dimensions físiques, el pes del mòdul i què ve exactament a la caixa?

El mòdul mesura 16 mm x 13 mm i té una separació de pins estàndard de 2.54 mm. El pes és inferior a 5 g. La caixa inclou 1 placa conversora i 2 tires de pins, tot protegit en bossa antiestàtica.

Quin corrent màxim pot gestionar cada canal bidireccional i quina és la freqüència màxima de commutació recomanada?

Cada canal pot gestionar corrents de fins a 10 mA, i és adequat per a freqüències de commutació de fins a 100 kHz. Per sobre d'aquests valors, poden produir-se degradacions en la forma d'ona i retards de propagació significatius.

Quines diferències hi ha entre aquest conversor bidireccional i altres models unidireccionals del mercat?

Aquest model permet la transferència de senyals en ambdós sentits per cada canal sense modificar el cablejat, mentre que els models unidireccionals només permeten la conversió en una única direcció. Això afegeix flexibilitat en aplicacions mixtes, però cal assegurar una configuració correcta dels nivells HV i LV.

Quines precaucions de seguretat i normatives he de considerar durant la instal·lació i l'ús?

El mòdul s'ha de manipular en condicions antiestàtiques i muntar únicament amb l'equip apagat per evitar possibles danys per descàrregues ESD. No està certificat per a ús en aplicacions industrials crítiques o mèdiques; és adequat per a desenvolupament, prototips i educació d'acord amb normatives de baixa tensió.

Per a què serveix un conversor de nivell lògic 5V a 3.3V?

Serveix per adaptar senyals elèctrics entre dispositius que funcionen a diferents voltatges, evitant danys i garantint una comunicació correcta.

Quants canals té aquest conversor de nivell lògic?

Aquest mòdul té 4 canals per a nivell alt i 4 canals per a nivell baix, permetent múltiples connexions simultànies.

És compatible amb Arduino?

Sí, és compatible amb Arduino i altres microcontroladors que funcionen amb nivells lògics de 3.3V o 5V.

Com es connecta el conversor de nivell lògic?

Es connecta alimentant els pins HV amb el voltatge alt (5V), LV amb el voltatge baix (3.3V) i GND a terra comuna. Després es connecten les senyals als canals corresponents.

Inclou accessoris?

Sí, inclou 2 tires de pins per facilitar la connexió en protoboards o plaques de desenvolupament.
