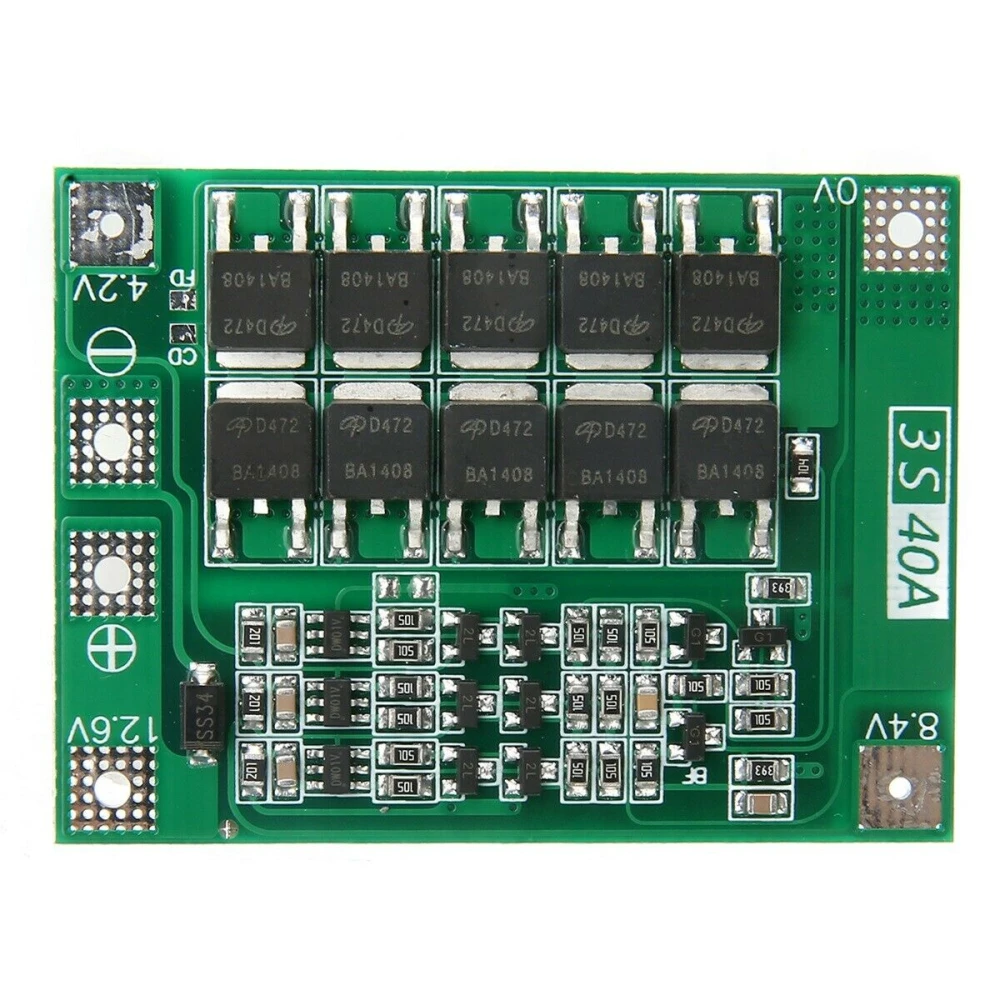

Placa de protecció PCB 3S 40A per a bateria de liti - Versió millorada

Placa de protecció PCB 3S 40A per a bateria de liti - Versió millorada

Aquesta placa de protecció PCB és una solució avançada dissenyada per protegir bateries de liti en configuracions de 3S (tres cel·les en sèrie). És ideal per a bateries amb tensió nominal de 3,6V i 3,7V, incloent-hi models comuns com 18650, 26650 i bateries de polímer de liti. El seu disseny millorat ofereix una protecció fiable per evitar danys per sobrecàrrega, descàrrega excessiva i curtcircuits.

Característiques principals

• Tensió nominal: Compatible amb bateries de liti de 3,6V i 3,7V.
• Tensió de càrrega: Entre 12,6V i 13,6V.

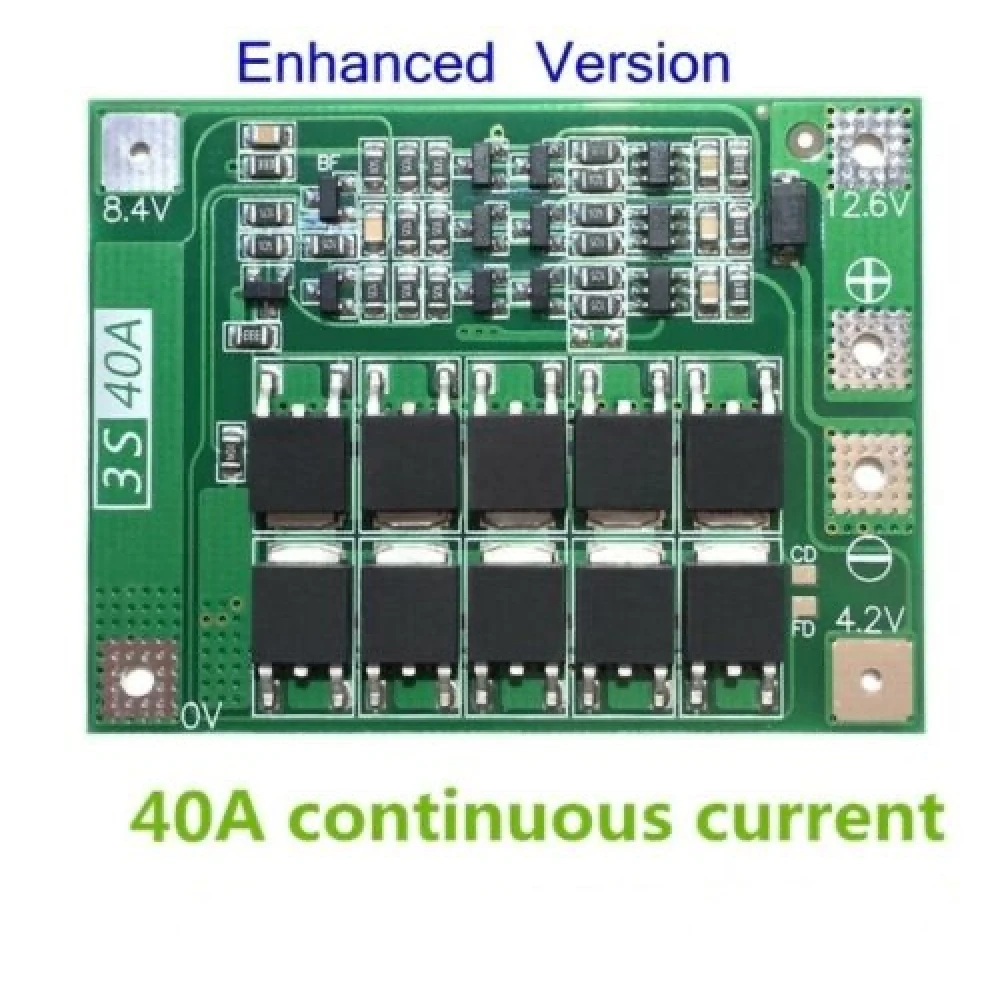

• Corrent de descàrrega contínua: Fins a 40A (es recomana reduir el corrent si l'entorn de refrigeració és insuficient).
• Corrent de càrrega contínua: Fins a 20A.
• Material: PCB d'alta qualitat.
• Color: Verd.

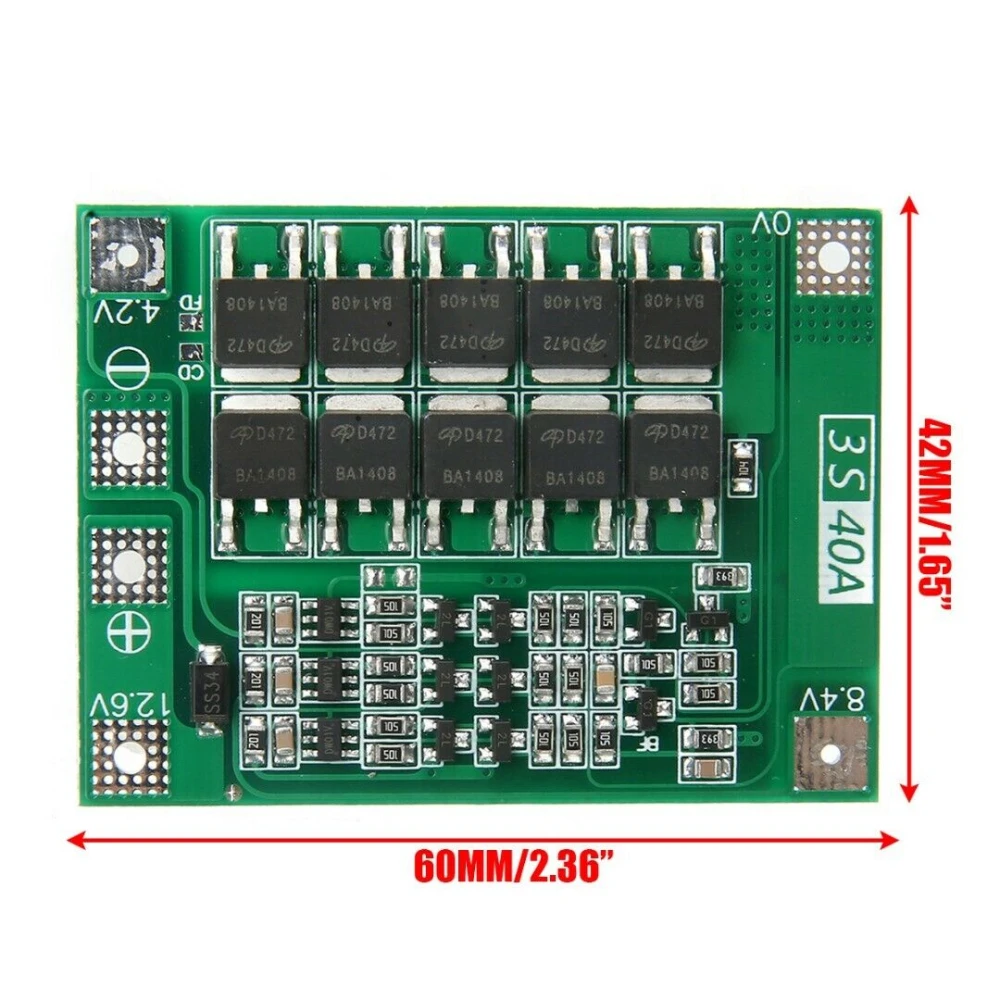

• Mida: 41 x 55 x 3.4 mm.

Especificacions i ús

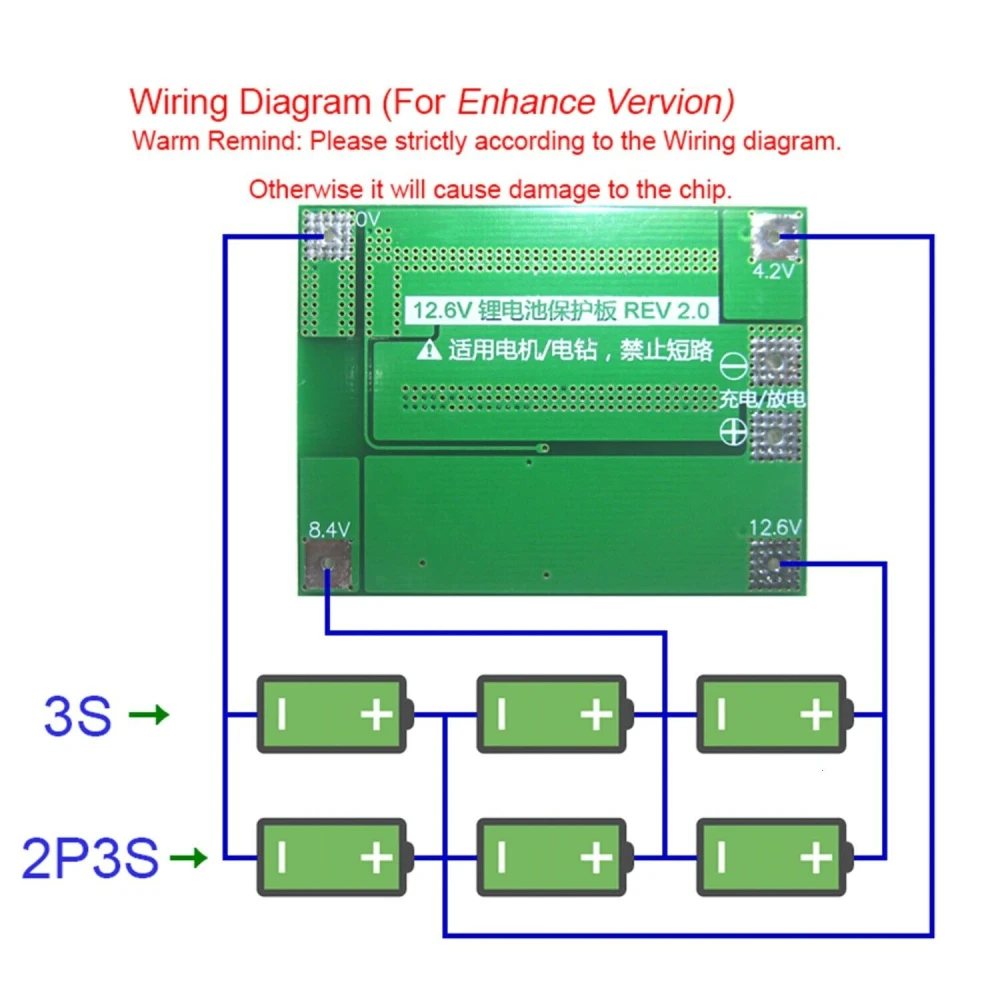

Per a un arrencada reeixida, es recomana utilitzar tres bateries amb potència de 15C-20C o sis bateries amb potència de 10C-15C. La instal·lació s'ha de fer seguint estrictament el mapa de cablejat amb voltatges 0V, 4,2V, 8,4V, 12,6V i 16,8V, evitant curtcircuits intencionats.

En utilitzar la placa amb càrrega, s'aconsella connectar un condensador no polar amb capacitat entre 10uF i 100uF i voltatge superior a 25V entre els terminals positius i negatius per evitar pics inversos que puguin danyar el sistema.

Si s'utilitzen quatre grups de bateries en sèrie, és fonamental assegurar-se que el voltatge de cada grup sigui igual. En cas contrari, s'ha de carregar cada bateria per separat abans de connectar-les en sèrie.

Inclou

• 1 x Placa de protecció PCB 3S 40A versió millorada per a bateria de liti.

Compatibilitat

Compatible amb bateries de liti 3S, incloent-hi models 18650, 26650 i bateries de polímer de liti amb tensió nominal de 3,6V i 3,7V.

Beneficis

• Protecció eficaç contra sobrecàrrega i descàrrega excessiva.
• Alta capacitat de corrent per a aplicacions exigents.
• Disseny compacte i durador.
• Fàcil instal·lació seguint l'esquema de cablejat recomanat.

• Compatible amb bateries de liti 3S (3,6V i 3,7V), incloent-hi 18650 i 26650
• Corrent de descàrrega contínua fins a 40A per a alt rendiment
• Corrent de càrrega contínua fins a 20A per a una càrrega segura
• Dimensions compactes: 41x55x3.4mm, color verd
• Inclou condensador recomanat per evitar pics inversos
• Requereix bateries amb potència 15C-20C per a un arrencada òptima
• Instal·lació seguint l'esquema de cablejat de 0V a 16,8V
• Material PCB d'alta qualitat per a durabilitat i protecció
