Placa de protecció PCB 3S 60A equilibrada per a bateria de liti

Detalle de la placa equilibrada para batería de litio 3S 60A

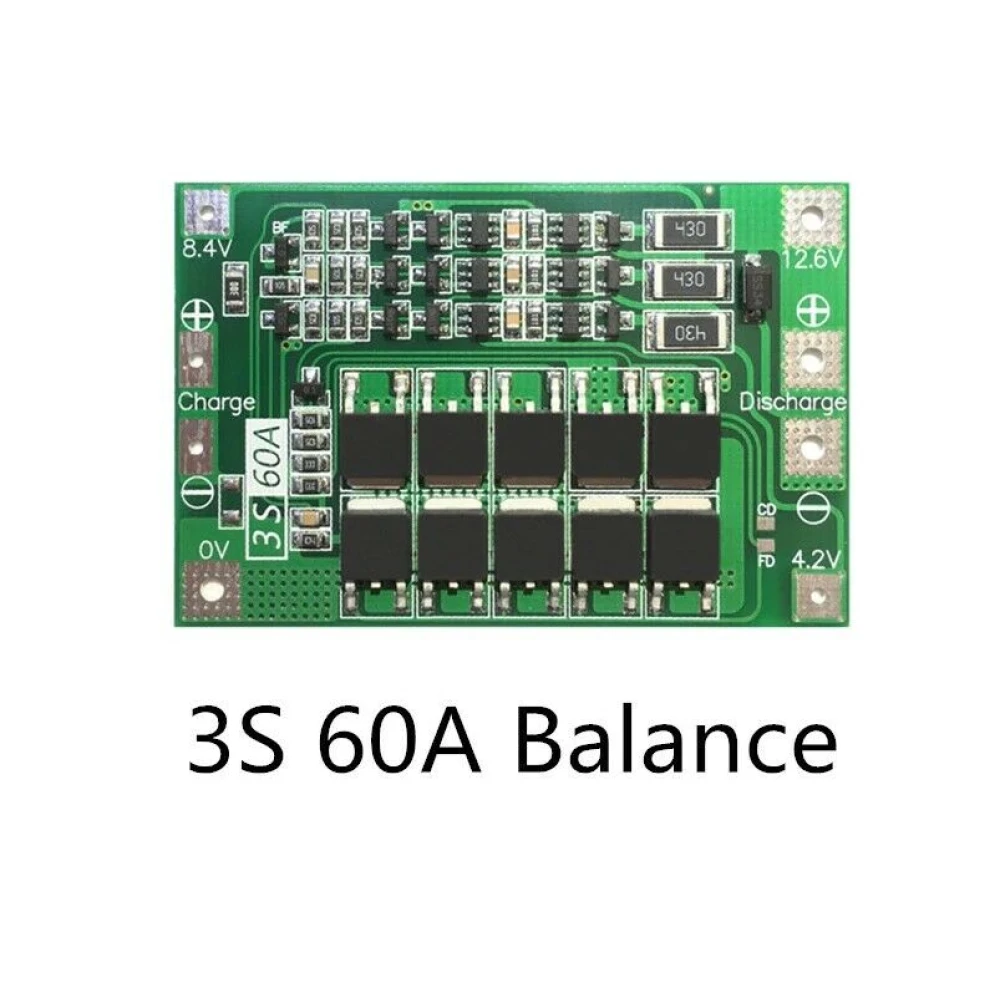

Vista superior de la placa de protección PCB 3S 60A para batería de litio

Placa de protecció PCB 3S 60A equilibrada per a bateria de liti

Name: Placa de protecció PCB 3S 60A equilibrada per a bateria de liti
Brand: satkit
SKU: 1C100805
Price: 3.63 EUR
Availability: InStock

Marca: satkit

Sigues el primer a opinar sobre aquest producte

3,63€

IVA inclòs (Sense IVA: 3,00 €)

Estoc limitat

Lliurament estàndard Dt, Jun 16 - Dj, Jun 18

Lliurament exprés Dv, Jun 12 - Dl, Jun 15

Devolucions en 30 dies

Quantitat

Devolucions gratuïtes en 30 dies

Transacció segura

Lliurament gratuït En comandes superiors a 60€

Devolucions fàcils Política de devolució de 30 dies

Pagament segur Procés de compra 100% segur

Garantia de qualitat Només productes originals

Placa de protecció PCB 3S 60A equilibrada per a bateria de liti

Aquesta placa de protecció està dissenyada per a bateries de liti en configuració 3S (tres cel·les en sèrie), amb un corrent de descàrrega contínua màxim de 60A i funció de càrrega equilibrada. És una solució ideal per protegir i optimitzar el rendiment de bateries tipus 18650, 26650 i bateries de polímer de liti.

Característiques principals:

Voltaje nominal: 3.7V per cel·la, amb tensió completa de 4.2V.
Tensió de càrrega: entre 12.6V i 13.6V per a les tres cel·les en sèrie.
Corrent màxim de descàrrega contínua: 60A (es recomana reduir-lo si la refrigeració és insuficient).
Corrent màxim de càrrega contínua: 15A.
Material: PCB d'alta qualitat, color verd.
Dimensions: 41 x 62 x 3.4 mm.
Funció equilibrada: manté l'equilibri de càrrega entre les cel·les per prolongar la vida útil de la bateria.

Aplicacions típiques:

Ideal per a trepants elèctrics amb corrent d'arrencada inferior a 120A i potència menor a 260W.
Ús en bateries recarregables estàndard tipus 18650, 26650 i polímer de liti.
Protecció contra sobrecàrrega, sobredescàrrega i curtcircuits en sistemes de bateries 3S.

Especificacions tècniques addicionals:

Requereix bateries amb potència de descàrrega 15C-20C (tres bateries) o 10C-15C (sis bateries) per a un arrencada reeixida.

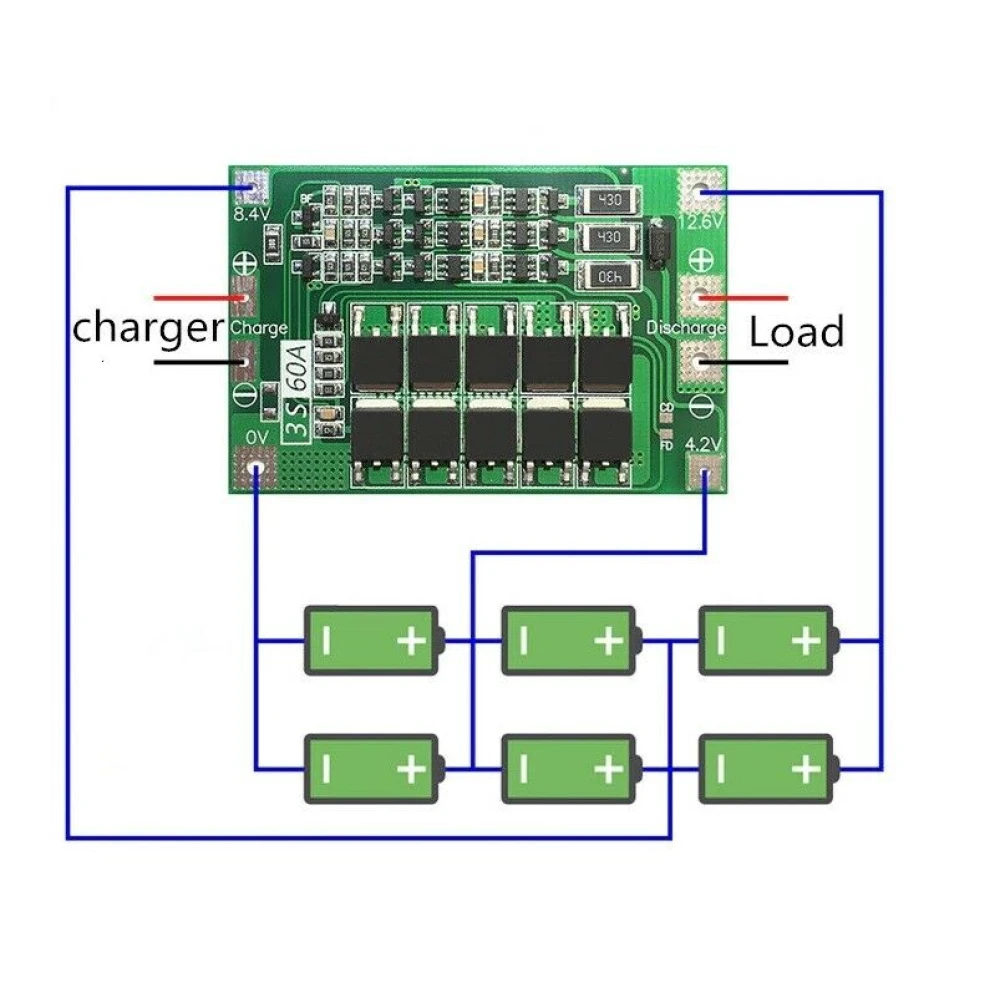

S'ha de respectar el mapa de cablejat: 0V, 4.2V, 8.4V, 12.6V, 16.8V per evitar danys.
Es recomana connectar un condensador no polar (10uF-100uF, >25V) entre els terminals positius i negatius del motor per evitar pics inversos.
Per a bateries en sèrie, assegureu-vos que cada grup tingui el mateix voltatge abans d'utilitzar-les en conjunt.

Contingut del paquet:

1 x Placa de protecció PCB 3S 60A equilibrada per a bateria de liti.

Aquesta placa és un component essencial per a qui busca protegir les seves bateries de liti i millorar-ne el rendiment i la seguretat en aplicacions electròniques i eines elèctriques.

Voltaje nominal 3.7V per cel·la, tensió completa 4.2V
Corrent de descàrrega contínua de fins a 60A
Corrent de càrrega contínua de fins a 15A
Compatible amb bateries 18650, 26650 i polímer de liti
Dimensions compactes: 41x62x3.4 mm
Funció de càrrega equilibrada per a una vida útil més llarga
Ideal per a trepants elèctrics amb potència inferior a 260W
Material PCB d'alta qualitat, color verd

Preguntes i respostes dels clients

Quines són les dimensions exactes, el pes i el contingut inclòs a la caixa d'aquest producte?

La placa mesura 41 mm x 62 mm x 3.4 mm, està fabricada en PCB de color verd i es lliura una sola unitat per caixa. El pes típic d'una PCB d'aquestes dimensions és inferior a 25 g, tot i que pot variar lleugerament segons el fabricant.

Quina és la corrent màxima i el rang de temperatures operatives recomanats per evitar danys?

La placa permet una corrent de descàrrega contínua màxima de 60 A i una càrrega màxima contínua de 15 A. En entorns amb refrigeració insuficient, es recomana no superar aquests valors. El rang operatiu típic de les plaques PCB és de 0 °C a 60 °C; operar fora d'aquest rang pot degradar la protecció.

Quines precaucions o problemes freqüents s'han de considerar per a una instal·lació segura i quines normatives compleix aquest producte?

És crucial seguir el diagrama de connexions i evitar curtcircuits intencionals. En connectar el motor, es recomana afegir un condensador no polaritzat (≥25 V, 10-100 μF) entre els terminals per filtrar pics inversos. Tot i que compleix funcions típiques de protecció de packs de liti, no s'indica compliment específic amb normatives internacionals (com IEC 62133), per la qual cosa per a aplicacions industrials crítiques s'haurien de verificar requisits addicionals.

Per a quin tipus de bateries és compatible aquesta placa de protecció?

És compatible amb bateries de liti 3S, incloent-hi models 18650, 26650 i bateries de polímer de liti.

Quin és el corrent màxim de descàrrega que suporta aquesta placa?

La placa suporta un corrent de descàrrega contínua màxim de 60A, i es recomana reduir-lo si la refrigeració és insuficient.

Quina funció té la versió equilibrada d'aquesta placa?

La funció equilibrada manté l'equilibri de càrrega entre les cel·les per evitar sobrecàrregues i prolongar la vida útil de la bateria.

Puc fer servir aquesta placa per a trepants elèctrics?

Sí, és adequada per a trepants elèctrics amb corrent d'arrencada inferior a 120A i potència menor a 260W.

Què he de tenir en compte en connectar bateries en sèrie amb aquesta placa?

Cal assegurar-se que el voltatge de cada grup de bateries sigui igual i evitar curtcircuits seguint el mapa de cablejat indicat.
