Placa de protección PCB 3S 60A para batería de litio versión mejorada
Marca: satkit
3,63€
IVA inclòs (Sense IVA: 3,00 €)
En estoc - S'envia immediatament
Lliurament estàndard
Dl, Jun 15 - Dc, Jun 17
Lliurament exprés
Dj, Jun 11 - Dv, Jun 12
Devolucions en 30 dies
Devolucions gratuïtes en 30 dies
Transacció segura
Share:
Lliurament gratuït
En comandes superiors a 60€
Devolucions fàcils
Política de devolució de 30 dies
Pagament segur
Procés de compra 100% segur
Garantia de qualitat
Només productes originals

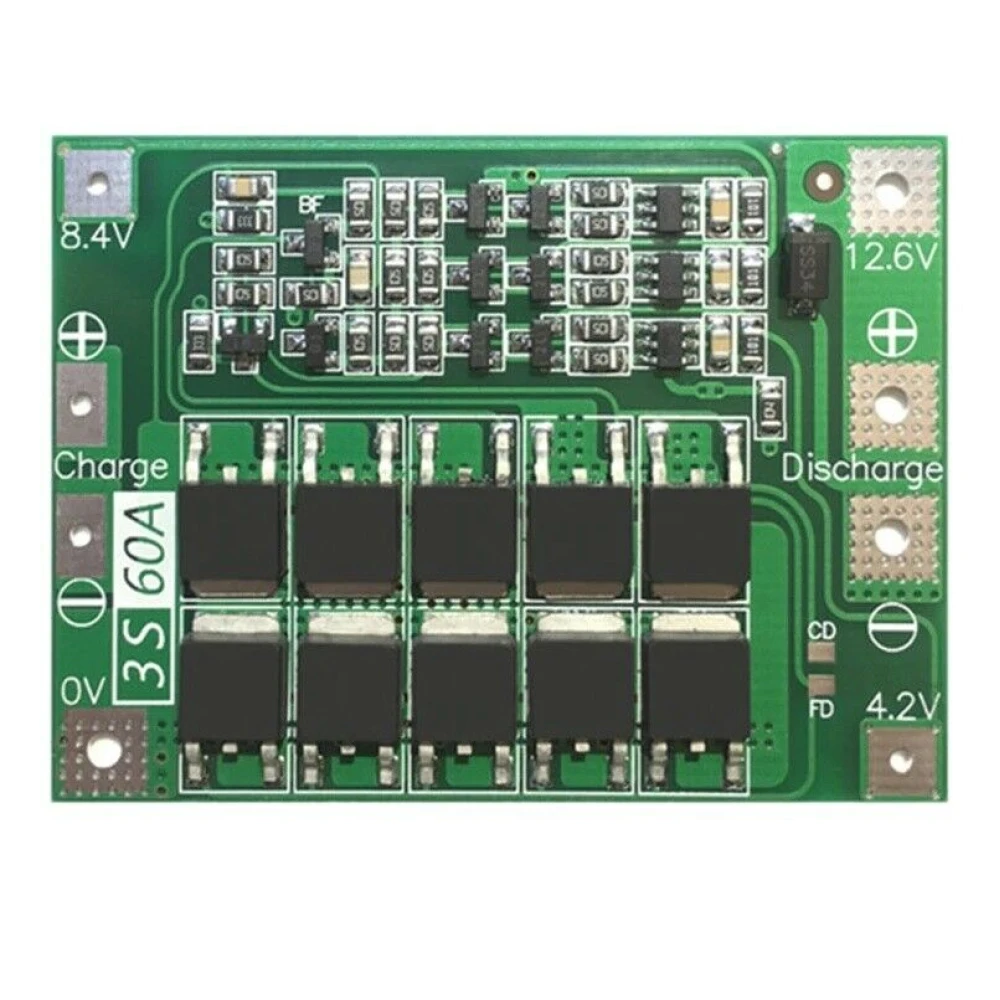

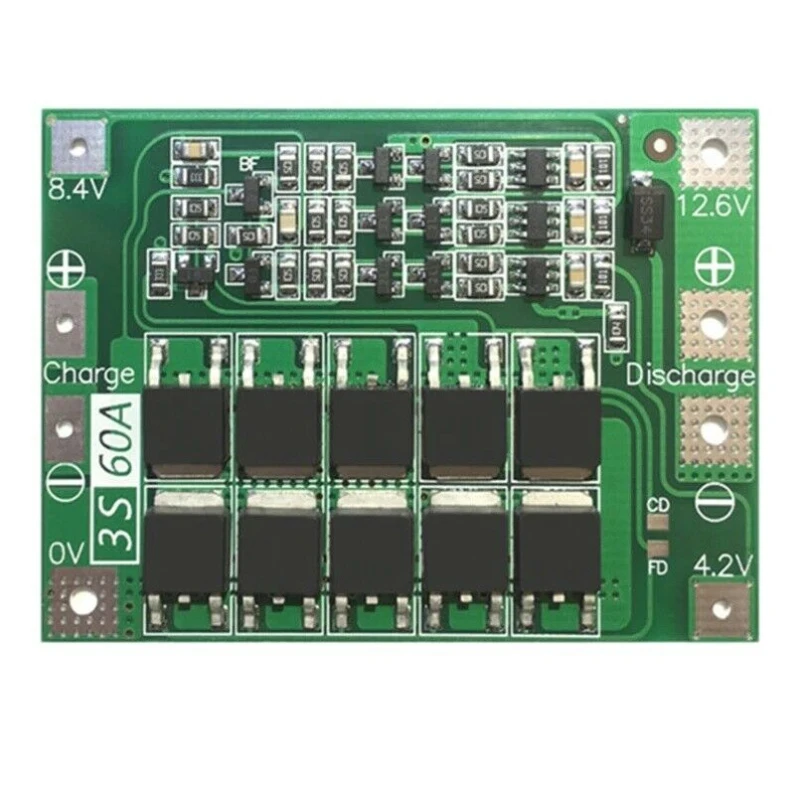

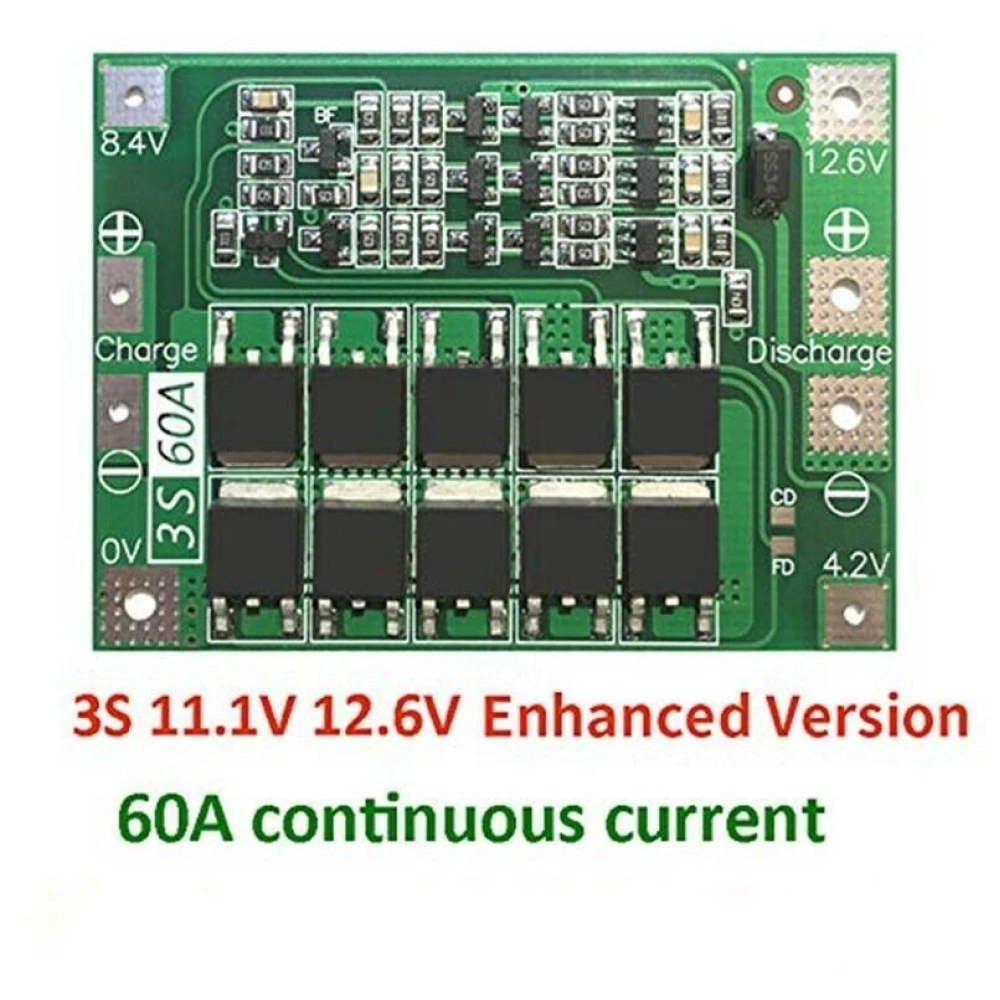

Placa de protección PCB 3S 60A para batería de litio - Versión mejorada
Esta placa de protección PCB está diseñada específicamente para baterías de litio configuradas en 3S, ofreciendo una corriente máxima de descarga continua de 60A. Es ideal para proteger baterías de litio tipo 18650, 26650 y baterías de polímero de litio, asegurando un funcionamiento seguro y eficiente.
Características principales
- Tensión nominal: 3,7V por celda con tensión máxima de carga de 4,2V.
- Tensión de carga total: Entre 12,6V y 13,6V para las 3 celdas en serie.
- Corriente de descarga continua: Hasta 60A, con recomendación de reducir la corriente si el entorno de refrigeración es insuficiente.
- Material: PCB de alta calidad, color verde.
- Dimensiones: 41 x 55 x 3.4 mm, compacto para integración sencilla.
Especificaciones técnicas
- Compatible con baterías de potencia 15C-20C (mínimo tres baterías) o 10C-15C (mínimo seis baterías) para un arranque exitoso.

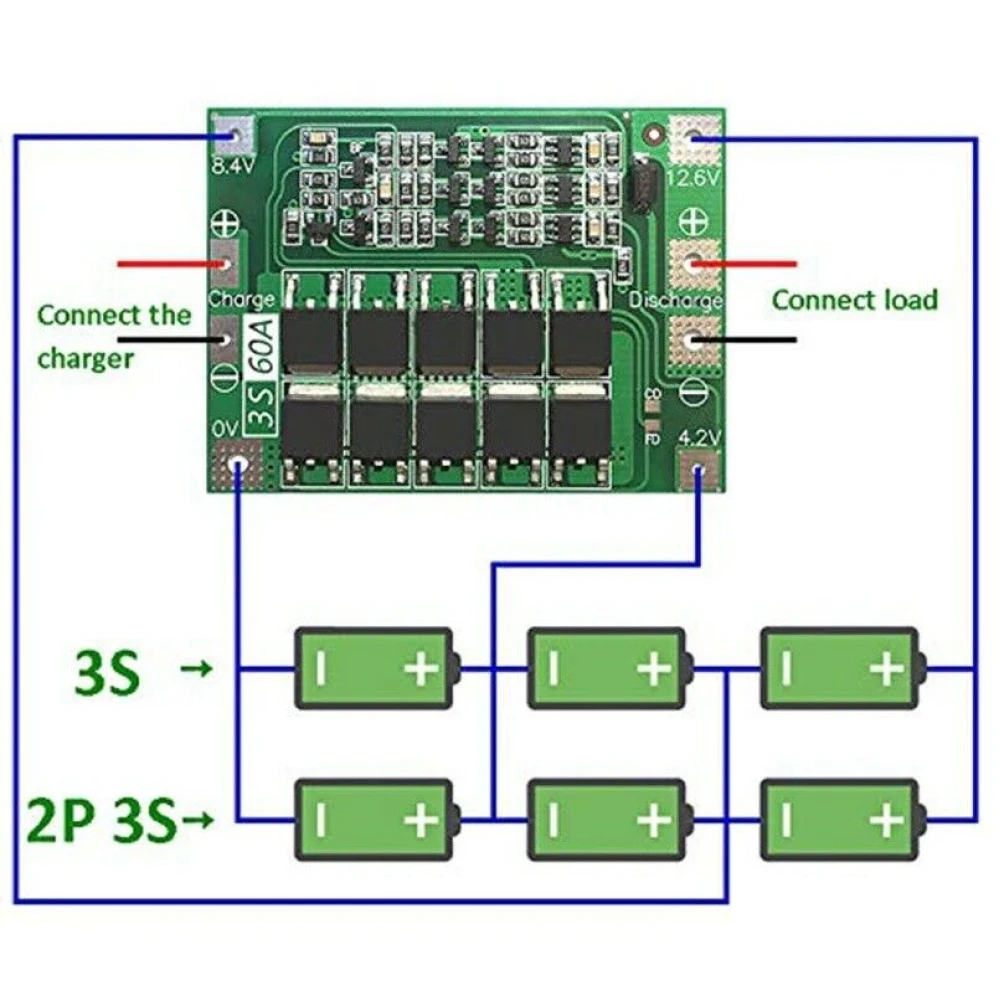

- Debe seguirse estrictamente el mapa de cableado: 0V, 4,2V, 8,4V, 12,6V, 16,8V para evitar cortocircuitos.
- Se recomienda conectar un condensador no polar (10uF-100uF, voltaje superior a 25V) entre los terminales positivo y negativo del motor para prevenir picos inversos durante la carga.
- Para configuraciones de cuatro grupos de baterías en serie, asegúrese que el voltaje de cada grupo sea igual; de no ser así, cargue cada batería por separado antes de usarlas en serie.
Usos típicos
Esta placa es ideal para proteger baterías de litio en aplicaciones de alta corriente como vehículos eléctricos, herramientas eléctricas, sistemas de almacenamiento de energía y otros dispositivos que requieran una protección fiable para baterías 3S.
Compatibilidad
Compatible con baterías de litio tipo 18650, 26650 y baterías de polímero de litio configuradas en 3S (tres celdas en serie). No es compatible con configuraciones diferentes a 3S.
Contenido del paquete
- 1 x Placa de protección PCB 3S 60A versión mejorada para batería de litio.
- Versión mejorada para protección de baterías de litio 3S
- Corriente máxima de descarga continua de 60A
- Compatible con baterías 18650, 26650 y polímero de litio
- Tensión nominal 3,7V por celda, carga total 12,6V - 13,6V
- Dimensiones compactas de 41x55x3.4mm para fácil integración
Preguntes i respostes dels clients
Quines són les dimensions i el pes de la placa i què inclou exactament la caixa?
La placa mesura 41 mm x 55 mm x 3.4 mm. El pes típic oscil·la entre 8 i 12 g segons el fabricant. La caixa inclou una sola unitat de la placa PCB 3S 60A versió millorada, sense cables ni accessoris addicionals.
Cal algun requisit especial per instal·lar o soldar la placa a un pack de bateries 3S?
Sí, cal soldar els terminals respectant el diagrama de connexió: 0V, 4.2V, 8.4V i 12.6V, i evitar curtcircuits accidentals. Per a un arrencada òptima, es recomanen bateries de potència mínima 15C–20C (tres unitats) o bé 10C–15C (sis unitats en paral·lel). Un condensador no polar de 25 V/10–100 μF a la sortida pot ser recomanable per a pics inversos.
Quina corrent màxima de descàrrega i càrrega admet la placa i quins són els seus límits tèrmics o de seguretat?
La placa suporta una corrent de descàrrega contínua màxima de 60 A per a sistemes amb refrigeració adequada. Sense ventilació suficient podria escalfar-se en excés, per la qual cosa es recomana no superar 40–45 A de manera sostinguda en ambients tancats. El rang operatiu segur és de 0 a 60 °C. Superar aquests límits podria activar la protecció tèrmica o degradar la vida útil.
Amb quin tipus de bateries és compatible aquesta placa de protecció?
És compatible amb bateries de liti 3S, incloent-hi models 18650, 26650 i bateries de polímer de liti.
Quin és el corrent màxim que suporta aquesta placa?
La placa suporta un corrent de descàrrega contínua màxim de 60A, tot i que es recomana reduir-lo si la refrigeració és insuficient.
Puc fer servir aquesta placa per a bateries amb més de 3 cel·les en sèrie?
No, aquesta placa està dissenyada específicament per a configuracions de 3 cel·les en sèrie (3S). Per a més cel·les, cal un altre tipus de placa.
Quines precaucions he de prendre en instal·lar aquesta placa?
Cal seguir el mapa de cablejat correcte i evitar curtcircuits. A més, es recomana connectar un condensador no polar per evitar pics inversos durant la càrrega.
La placa inclou algun accessori addicional?
El paquet inclou únicament la placa de protecció PCB 3S 60A versió millorada per a bateria de liti.
