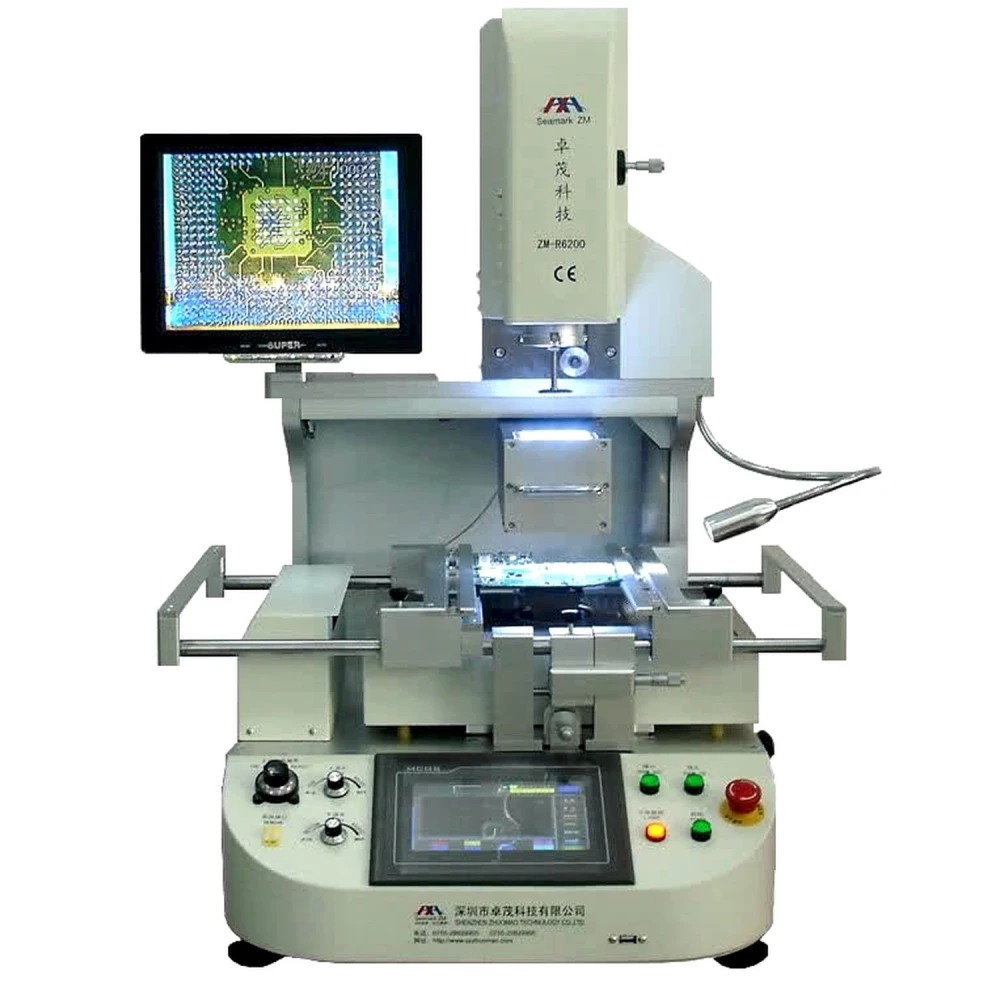

Estación Zhuomao ZM-R6200-C: estación de soldadura profesional bajo pedido
Marca: Zhuomao
IVA inclòs (Sense IVA: 5.000,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 5.808,00 € | -4% |
| 10+ | 5.687,00 € | -6% |
| 20+ | 5.445,00 € | -10% |
La Estación Zhuomao ZM-R6200-C es una estación de soldadura profesional orientada a tareas especializadas como el reballing BGA y la reparación de placas electrónicas de gran tamaño. Esta estación destaca por su alta precisión, versatilidad y tecnología avanzada que garantiza resultados óptimos en procesos de soldadura y desoldadura.
Diseñada para usuarios profesionales, esta estación se caracteriza por su sistema de control PCL y una pantalla táctil de alta definición que permite guardar múltiples perfiles de temperatura con protección por contraseña. Además, incorpora un análisis instantáneo de curvas de temperatura para un control exhaustivo durante el proceso.
Características principales:
- Movimiento preciso en los ejes X, Y y Z gracias a un deslizador adoptliner, que facilita ajustes finos y posicionamiento rápido.
- Tres zonas de calentamiento independientes: dos calentadores de aire caliente y un calentador infrarrojo para pre-calentamiento, con control de temperatura con una precisión de ±3 °C.
- Boquillas de aire caliente rotativas 360° con imán para fácil instalación y cambio, adaptables a diferentes necesidades.
- Termopar tipo K importado de alta precisión con control en circuito cerrado y sistema de compensación automática de temperatura.
- Soporte para PCB con ranura en V y fijación flexible que protege la placa durante el calentamiento y enfriamiento, compatible con cualquier tamaño de paquete BGA.
- Ventilador de flujo cruzado para enfriamiento rápido de la placa, aumentando la eficiencia del trabajo.
- Bomba de vacío integrada y lápiz de succión externo para manipulación rápida de chips.
- Sistema de visión CCD que permite un control visual preciso durante el proceso de soldadura y desoldadura.
- Amplia área de calentamiento válida para placas de gran tamaño, incluyendo laptops, consolas de juegos, servidores y televisores inteligentes.
- Certificación CE, con parada de emergencia y protección automática contra sobrecalentamiento y cortes de energía anómalos.
Especificaciones técnicas:
| Parámetro | Detalle |
|---|---|
| Poder total | 5600 W |
| Calentador superior | 800 W |
| Calentador inferior | Segundo calentador 800 W, tercer calentador IR 3900 W |
| Alimentación eléctrica | AC 220V ±10%, 50/60 Hz |
| Dimensiones | 640 × 630 × 900 mm |
| Posicionamiento | Ranura en V con soporte ajustable en todas direcciones mediante fijación universal externa |
| Control de temperatura | Sensor tipo K, circuito cerrado, independiente, precisión ±3 °C |
| Tamaño PCB compatible | Mínimo 20×20 mm, máximo 570×370 mm |
| Control eléctrico | Módulo de control de temperatura altamente sensible, pantalla táctil de Taiwán, compatible con PLC Mitsubishi Fx2n |
| Peso neto | 70 kg |
Usos típicos:
- Reparación y reballing de chips BGA en placas electrónicas.
- Soldadura y desoldadura de componentes en placas de circuitos impresos de gran tamaño.
- Reparación de dispositivos electrónicos como laptops, consolas de videojuegos, servidores y televisores inteligentes.
Compatibilidad: Esta estación es compatible con múltiples perfiles de temperatura y paquetes BGA de cualquier tamaño, además de ser apta para placas de diferentes dimensiones y tipos de dispositivos electrónicos.
Nota importante: Este producto se encuentra disponible solo bajo pedido. Por favor, considere los tiempos de entrega y consulte disponibilidad antes de realizar su compra.
- Potencia total de 5600W para un calentamiento eficiente.
- Tres zonas de calentamiento independientes con control preciso ±3 °C.
- Pantalla táctil HD con control PCL y perfiles de temperatura guardables.
- Sistema de visión CCD para control visual durante soldadura y desoldadura.
- Soporte ajustable para PCB con ranura en V que evita deformaciones.
- Bomba de vacío integrada y lápiz de succión para manipulación rápida de chips.
- Amplia área de calentamiento para placas grandes y dispositivos variados.
- Certificación CE con sistemas de protección y parada de emergencia.
- Compatible con PLC Mitsubishi Fx2n y control eléctrico avanzado.
- Disponible solo bajo pedido, consulte tiempos de entrega.
Preguntes i respostes dels clients
Quins avantatges ofereix l'estació Zhuomao Zm-R6200-C davant d'altres estacions BGA pel que fa al control de temperatura i la precisió de posicionament?
La Zhuomao Zm-R6200-C destaca pel control precís de la temperatura mitjançant tres zones independents (dues d'aire calent i una IR inferior), mantenint variacions dins de ±3 °C. El sistema d'eixos X-Y-Z amb guies lineals permet ajustos fins o ràpids, cosa que incrementa la precisió de l'alineament respecte a equips convencionals d'ajust manual. Això es tradueix en un menor risc de dany per sobreescalfament i una millor repetibilitat en processos complexos de retraball BGA.
Quines són les dimensions, el pes i els materials principals de l'estació i què inclou exactament la caixa en rebre-la?
L'estació Zhuomao Zm-R6200-C té unes dimensions aproximades de 660 mm × 610 mm × 600 mm i un pes proper als 45-50 kg, depenent dels accessoris. Està fabricada principalment en alumini industrial i acer, garantint robustesa. El paquet estàndard sol incloure l'estació principal, pantalla tàctil, joc bàsic de boquilles d'aire calent, cable d'alimentació, termoparells tipus K, eines menors i manual d'usuari. Es recomana confirmar el detall exacte amb el distribuïdor, ja que la configuració pot variar segons la comanda.
Amb quin tipus de fonts d'alimentació i voltatge és compatible la Zm-R6200-C, i quins són els requisits elèctrics per a la seva instal·lació segura?
La Zm-R6200-C generalment requereix una font d'alimentació monofàsica de 220-240 V AC, 50/60 Hz, amb una càrrega màxima estimada de 5.5 kW. La presa de corrent ha de tenir una capacitat adequada i una connexió a terra fiable. Per a una instal·lació segura, és recomanable fer servir un disjuntor dedicat i seguir les normes locals IEC o equivalents sobre maquinària de laboratori.
Quin tipus de manteniment preventiu necessita aquesta estació i com s'ha de netejar per assegurar una llarga vida útil?
El manteniment preventiu inclou la revisió i neteja mensual de boquilles, sensors de temperatura i filtres d'aire. És important verificar regularment l'estat de les guies lineals i lubricar segons l'especificació del fabricant. La neteja s'ha de fer amb un drap suau i sec; no utilitzeu solvents agressius. Una comprovació periòdica de cables i connexions ajuda a prevenir fallades elèctriques. Seguir aquestes rutines allarga la vida útil i redueix els temps d'aturada.
Hi ha recanvis o suport postvenda disponibles per a la Zm-R6200-C i quin és el termini típic de garantia?
L'estació disposa de recanvis per a boquilles, termoparells, pantalles i mòduls de calefacció, generalment gestionats pels distribuïdors autoritzats. El termini típic de garantia és de 12 mesos a partir de la compra, cobrint fallades de fabricació, tot i que s'ha de verificar segons el proveïdor. El suport postvenda sol incloure assessorament tècnic i subministrament de peces durant diversos anys, subjecte a la disponibilitat del fabricant.
L’Estació Zhuomao ZM-R6200-C està disponible per a lliurament immediat?
No, aquesta estació està disponible només sota comanda, per la qual cosa es recomana consultar els terminis de lliurament abans de comprar.
Quines mides de PCB pot gestionar aquesta estació?
Pot gestionar plaques des de 20×20 mm fins a un màxim de 570×370 mm.
Quin tipus de control de temperatura utilitza l’estació?
Utilitza un sensor tipus K amb control en circuit tancat i precisió de ±3 °C per a cada zona de calefacció independent.
Per a quines aplicacions és ideal aquesta estació?
És ideal per a reballing BGA, soldadura i desoldadura de components en plaques grans, i reparació de dispositius com portàtils, consoles i servidors.
Inclou protecció de seguretat?
Sí, compta amb certificació CE, parada d’emergència, protecció automàtica contra sobreescalfament i apagada en cas d’accidents.
