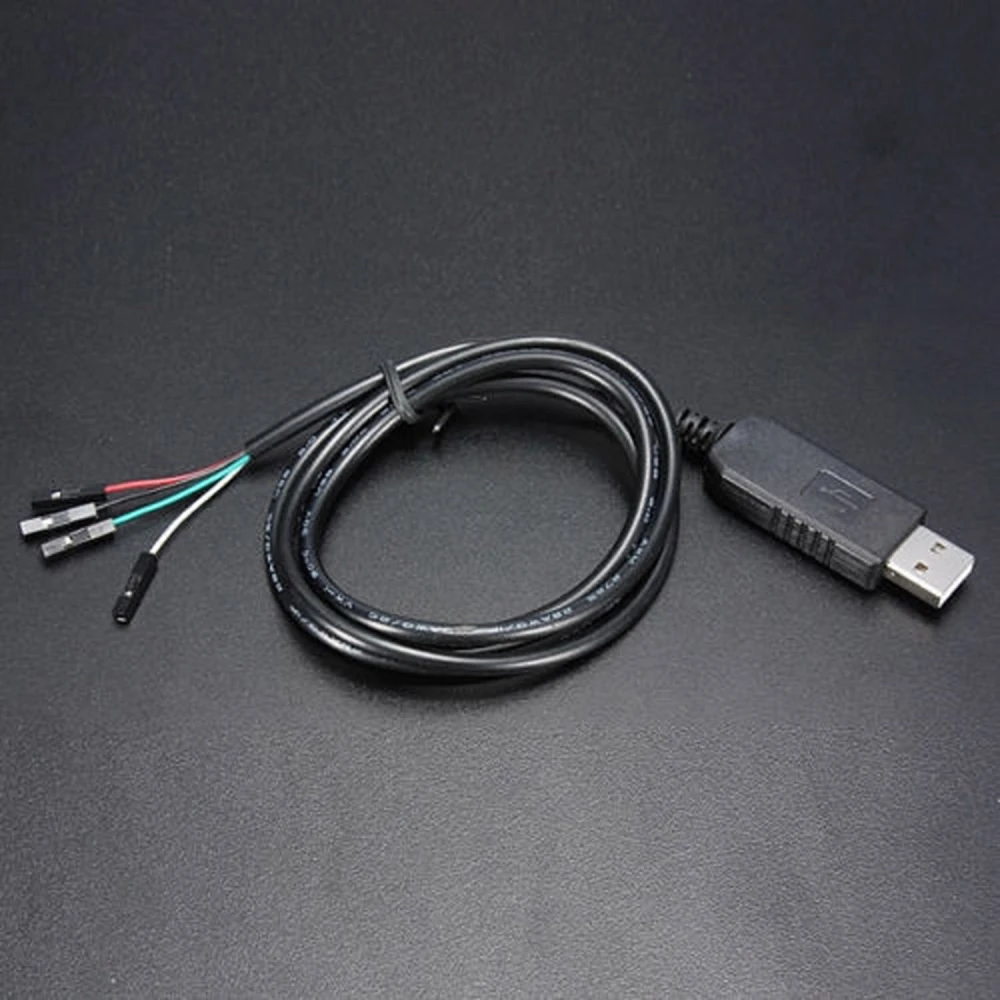

Cable adaptador USB a RS232 TTL PL2303HX per a Arduino
Marca: satkit
IVA inclòs (Sense IVA: 2,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 2,32 € | -4% |
| 10+ | 2,20 € | -9% |
| 20+ | 1,82 € | -25% |
El USB a RS232 TTL PL2303HX Cable Adaptador Arduino és un mòdul convertidor que permet connectar dispositius RS232 TTL o plaques de desenvolupament (DEMO BRD) a un ordinador mitjançant un port USB estàndard. Aquest adaptador és una solució pràctica i eficient per a qui treballa amb Arduino i altres sistemes electrònics que requereixen comunicació sèrie TTL.
Característiques clau:
- Chip integrat: TTL COM PC-PL2303HX, que facilita la conversió automàtica entre USB i RS232 TTL.
- Connectors: USB tipus A mascle estàndard i connector TTL de 4 pins per a una integració fàcil.
- Longitud del cable: 1000 mm (39 3/8 pulgadas), proporcionant flexibilitat en la connexió.
- Compatibilitat de sistemes operatius: Compatible amb Linux, Mac OS, WinCE, Windows XP, 2003, Vista i Windows 7. No compatible amb Windows 8 ni Windows 10.
- Colors de cable i funcions:
- Negre: GND (terra)
- Verd: TXD (transmissió de dades)
- Blanc: RXD (recepció de dades)
- Vermell: VCC (alimentació 5V)
- Mode de connexió: Utilitza tres línies principals (RX, TX, GND) i alimentació VCC per a una connexió senzilla i segura.
- Nota important: Per evitar danys, ajusteu el jumper per seleccionar la sortida de 3.3V o 5.0V segons l'alimentació requerida pel microcontrolador abans de connectar-lo a l'ordinador.
Usos típics:
- Desenvolupament i proves amb plaques Arduino i altres microcontroladors.
- Connexió de dispositius RS232 TTL a ordinadors moderns sense port sèrie.
- Projectes d'electrònica que requereixen comunicació sèrie USB a TTL.
Compatibilitat i suport: Aquest adaptador suporta sistemes operatius Linux, Mac OS, WinCE i Windows (XP, 2003, Vista i 7). No funciona amb Windows 8 ni Windows 10, per la qual cosa es recomana verificar el sistema operatiu abans de la compra. Els drivers PL2303 per a Windows estan disponibles per a descàrrega des de llocs oficials.
Contingut del paquet:
- 1 x Cable adaptador USB a RS232/TTL PL2303HX
Aquest producte és ideal per a aficionats i professionals que necessiten una solució fiable per connectar dispositius RS232 TTL a ordinadors mitjançant USB, especialment en entorns de desenvolupament amb Arduino.
- Chip integrat TTL COM PC-PL2303HX per a conversió automàtica
- Connector USB tipus A mascle i connector TTL de 4 pins
- Cable de 1000 mm per a flexibilitat en les connexions
- Compatible amb Linux, Mac, WinCE, Windows XP, 2003, Vista i 7
- No compatible amb Windows 8 ni Windows 10
- Colors de cable: Negre (GND), Verd (TXD), Blanc (RXD), Vermell (VCC 5V)
- Mode de connexió amb tres línies principals RX, TX, GND i alimentació VCC
- Inclou jumper per seleccionar sortida de 3.3V o 5.0V
- Ideal per a projectes amb Arduino i dispositius RS232 TTL
Preguntes i respostes dels clients
Quins avantatges ofereix l'adaptador PL2303HX davant d'altres xips convertidors USB a TTL com el CH340 o el FT232RL?
El PL2303HX destaca per la seva àmplia compatibilitat amb sistemes operatius antics (Windows XP, Vista, 7, Linux i Mac) i la facilitat d'ús en plaques de desenvolupament. Tanmateix, el xip FT232RL sol tenir millor suport per a sistemes recents i actualitzacions de drivers, mentre que el CH340 és més econòmic però de vegades menys estable en transmissions prolongades. El PL2303HX és convenient per a projectes on la compatibilitat amb sistemes antics és clau.
Quines són les dimensions, el pes i el contingut exacte que s'inclou a la caixa d'aquest adaptador USB a RS232/TTL?
L'adaptador inclou un cable d'aproximadament 1000 mm de longitud, amb connectors USB tipus A mascle i un connector TTL de 4 pins. El pes és normalment inferior a 50 g. El paquet conté només el cable adaptador PL2303HX, sense accessoris addicionals.
Quin procediment es recomana per a la connexió i instal·lació correctes de l'adaptador amb un microcontrolador de 3,3 V o 5 V?
Per connectar l'adaptador a un microcontrolador, assegureu-vos que el jumper estigui configurat segons si alimenta 3,3 V o 5 V, i feu la connexió només quan l'adaptador NO estigui connectat a l'ordinador (per evitar danys per corrent). S'utilitzen habitualment els pins GND, TXD i RXD per a la comunicació sèrie. Valideu sempre la coincidència dels nivells lògics abans de connectar.
Quins problemes freqüents poden sorgir en utilitzar aquest tipus de cable adaptador i com es poden solucionar?
Els problemes comuns inclouen incompatibilitat de drivers en Windows recents, error de detecció del port COM i creuament de senyal TX/RX. Per solucionar-ho, assegureu l'ús en sistemes compatibles, descarregueu el driver específic de PL2303HX i verifiqueu la connexió correcta dels senyals (TX a RX i RX a TX). La no detecció en Windows recents no sol tenir una solució garantida.
Amb quins sistemes operatius és compatible aquest adaptador?
És compatible amb Linux, Mac OS, WinCE i Windows XP, 2003, Vista i 7. No és compatible amb Windows 8 ni Windows 10.
Puc fer servir aquest adaptador amb Windows 10?
No, aquest adaptador no funciona amb Windows 8 ni Windows 10 a causa d'incompatibilitats amb els drivers PL2303.
Quina longitud té el cable de l'adaptador?
El cable té una longitud de 1000 mm (39 3/8 pulgadas), proporcionant prou flexibilitat per a connexions còmodes.
Quins pins inclou el connector TTL?
Inclou quatre pins: GND (negre), TXD (verd), RXD (blanc) i VCC 5V (vermell).
He de configurar res abans d'utilitzar l'adaptador?
Sí, heu d'ajustar el jumper per seleccionar la sortida de voltatge adequada (3.3V o 5.0V) per evitar danys al dispositiu connectat.
