Kit convertidor cable RS232 TTL per a connexions serials fiables i versàtils
Marca: satkit
4,84€
IVA inclòs (Sense IVA: 4,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 4,65 € | -4% |
| 10+ | 4,40 € | -9% |
| 20+ | 3,87 € | -20% |
Estoc limitat
Lliurament estàndard
Dc, Mai 27 - Dv, Mai 29
Lliurament exprés
Dl, Mai 25 - Dt, Mai 26
Devolucions en 30 dies
Devolucions gratuïtes en 30 dies
Transacció segura
Share:
Lliurament gratuït
En comandes superiors a 60€
Devolucions fàcils
Política de devolució de 30 dies
Pagament segur
Procés de compra 100% segur
Garantia de qualitat
Només productes originals

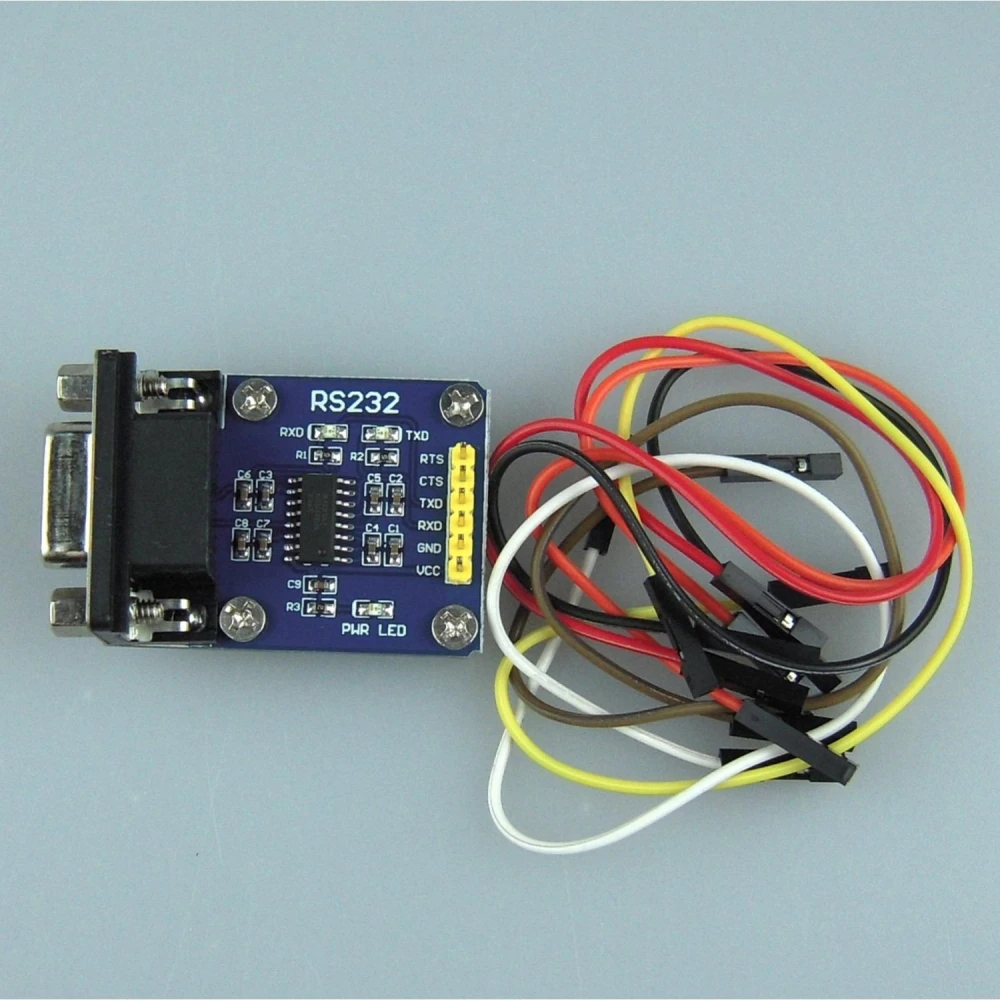

El RS232 TTL Convertidor Cable Kit és una solució eficient per convertir senyals RS232 a nivells TTL (3.3 a 5.5V), facilitant la comunicació entre dispositius electrònics amb diferents estàndards de senyal.
Aquest kit inclou una placa de circuit imprès de doble cara amb serigrafia i dos forats de muntatge, assemblada i provada per assegurar-ne la qualitat i el funcionament.
- Incorpora el xip MAX3232 autèntic, reconegut per la seva fiabilitat en la conversió de senyals.
- Funciona amb una font d'alimentació de 3V a 5.5V VCC, adaptant-se a diverses aplicacions.
- Suporta velocitats de transmissió de fins a 250 kbit/s, assegurant una comunicació ràpida i estable.
- Compta amb dos drivers i dos receptors per a una comunicació bidireccional eficient.
- Compatible amb ports serials RS232 d'ordinadors o adaptadors USB a serial.
- Requereix un cable serial DB9 mascle a femella (straight through) per connectar amb el port RS232 de l'ordinador.
Usos típics:
- Connexió i comunicació amb unitats GPS.
- Interfície amb consoles XBOX per a desenvolupament o diagnòstic.
- Programació i comunicació amb microcontroladors Microchip PIC i Basic Stamps.
- Projectes d'electrònica que requereixen adaptació de nivells de senyal entre RS232 i TTL.
Compatibilitat: Aquest convertidor és compatible amb dispositius que utilitzen senyals RS232 i necessiten comunicació TTL, incloent equips electrònics, sistemes de telefonia mòbil i altres dispositius serials.
Gràcies al seu disseny compacte i alta qualitat, el RS232 TTL Convertidor Cable Kit és una eina essencial per a tècnics, desenvolupadors i aficionats a l'electrònica que requereixen una solució fiable per a la conversió de senyals serials.
- Converteix senyals RS232 a nivells TTL de 3.3 a 5.5V
- Inclou xip MAX3232 autèntic per a una alta fiabilitat
- Velocitat de transmissió fins a 250 kbit/s
- Dos drivers i dos receptors per a comunicació bidireccional
- Compatible amb ports RS232 i adaptadors USB a serial
- Placa de circuit imprès de doble cara amb serigrafia i forats de muntatge
Preguntes i respostes dels clients
Quins avantatges ofereix el xip MAX3232 davant d’altres convertidors RS232-TTL disponibles al mercat?
El xip MAX3232 destaca per la seva compatibilitat amb rangs de voltatge d’alimentació més amplis (3.3 a 5.5 V), baix corrent d’operació i alta fiabilitat en la conversió de nivells lògics. A diferència de variants com el MAX232 clàssic, el MAX3232 pot interactuar amb sistemes moderns de lògica de 3.3 V, ampliant la compatibilitat amb microcontroladors i mòduls actuals.
Quines són les dimensions físiques del mòdul i què inclou exactament el kit?
El mòdul té una mida aproximada de 40 mm x 25 mm i un pes de menys de 20 g. El kit inclou la placa assemblada amb el convertidor basat en MAX3232, el cable d’interconnexió i pins de connexió per a TTL. No s’inclou el cable DB9-M/F necessari per a la connexió al port RS232 del PC.
Hi ha alguna recomanació de muntatge per evitar errors en la comunicació o danys per connexió incorrecta?
Es recomana connectar primer el costat RS232 al port de l’ordinador/desenvolupament i assegurar-se del pinout correcte al costat TTL. La inversió de TX/RX és una causa comuna de fallades. No connecteu VCC del mòdul a fonts superiors a 5.5 V per evitar danys al MAX3232. Feu servir sempre el cable DB9-M/F recte, no creuat.
El convertidor compleix alguna norma de seguretat elèctrica o protecció ESD (descàrrega electrostàtica)?
L’integrat MAX3232 té protecció ESD interna conforme a IEC 61000-4-2, suportant descàrregues directes típiques de fins a ±15 kV a les línies de dades RS232. Tanmateix, la placa no incorpora proteccions addicionals a nivell de connectors, per la qual cosa es recomana precaució en ambients industrials.
Per a què serveix el kit convertidor cable RS232 TTL?
Serveix per convertir senyals serials RS232 a nivells TTL, permetent la comunicació entre dispositius amb diferents estàndards de senyal.
Amb quins dispositius és compatible aquest convertidor?
És compatible amb unitats GPS, consoles XBOX, microcontroladors Microchip PIC, Basic Stamps i altres dispositius que facin servir senyals RS232 o TTL.
Quin tipus de cable necessito per connectar el convertidor a l'ordinador?
Necessita un cable serial DB9 mascle a femella (straight through) per connectar el convertidor al port RS232 de l'ordinador.
Quina és la velocitat màxima de transmissió de dades?
La velocitat màxima és de fins a 250 kbit/s, assegurant una comunicació ràpida i estable.
Quin rang de voltatge suporta el convertidor?
Funciona amb una alimentació de voltatge entre 3V i 5.5V VCC.
