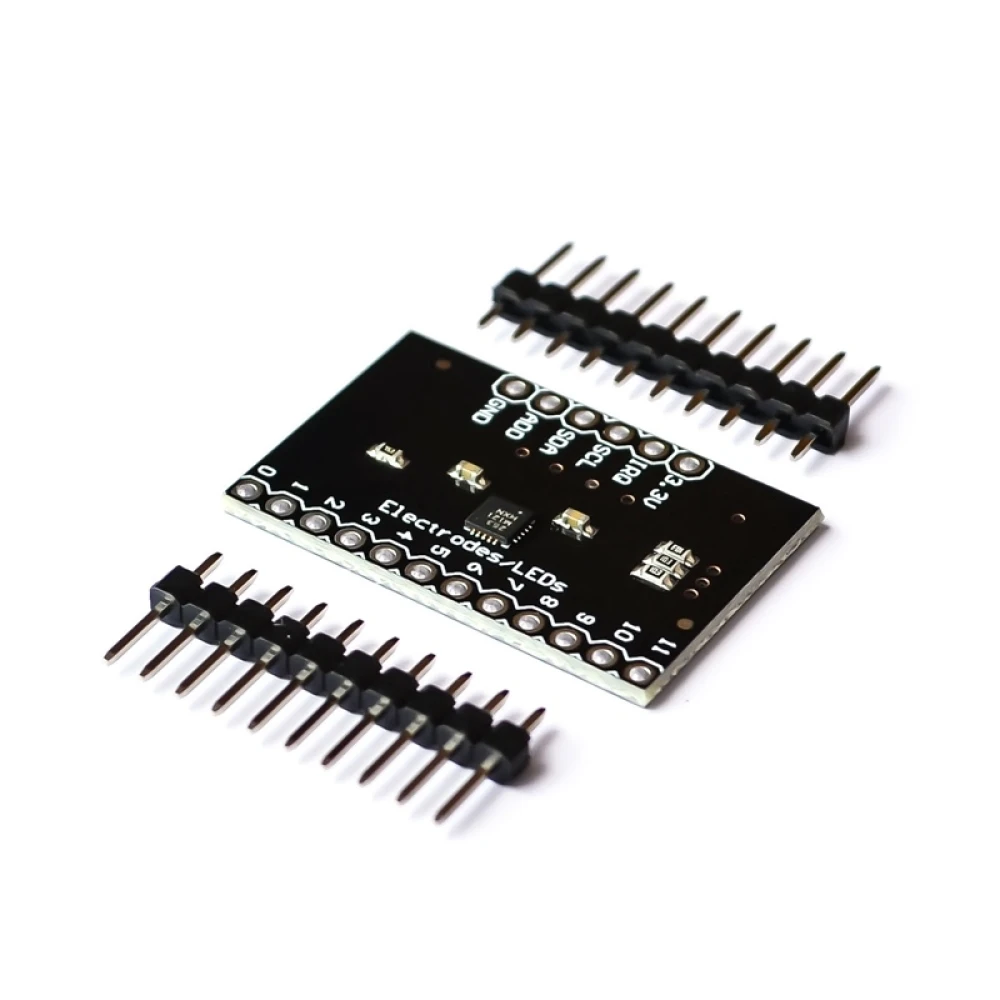

MPR121 Breakout V12 módulo sensor táctil capacitivo para Arduino con interfaz I2C
Marca: satkit
2,54€
IVA inclòs (Sense IVA: 2,10 €)
Estoc limitat
Lliurament estàndard
Dc, Mai 27 - Dv, Mai 29
Lliurament exprés
Dl, Mai 25 - Dt, Mai 26
Devolucions en 30 dies
Devolucions gratuïtes en 30 dies
Transacció segura
Share:
Lliurament gratuït
En comandes superiors a 60€
Devolucions fàcils
Política de devolució de 30 dies
Pagament segur
Procés de compra 100% segur
Garantia de qualitat
Només productes originals
Descripción general:
El MPR121 Breakout V12 es un módulo diseñado para controlar sensores táctiles capacitivos mediante una interfaz I2C, especialmente compatible con plataformas Arduino. Este módulo permite la detección táctil de hasta doce electrodos individuales y un decimotercer electrodo simulado, ofreciendo una solución versátil para proyectos de interacción táctil.
Características clave y especificaciones:
- Controlador de sensor táctil capacitivo con interfaz I2C.
- Capacidad para controlar hasta 12 electrodos individuales y un electrodo simulado adicional.
- Incluye 8 pines de conducción LED que pueden utilizarse para controlar LEDs cuando no están configurados como electrodos.

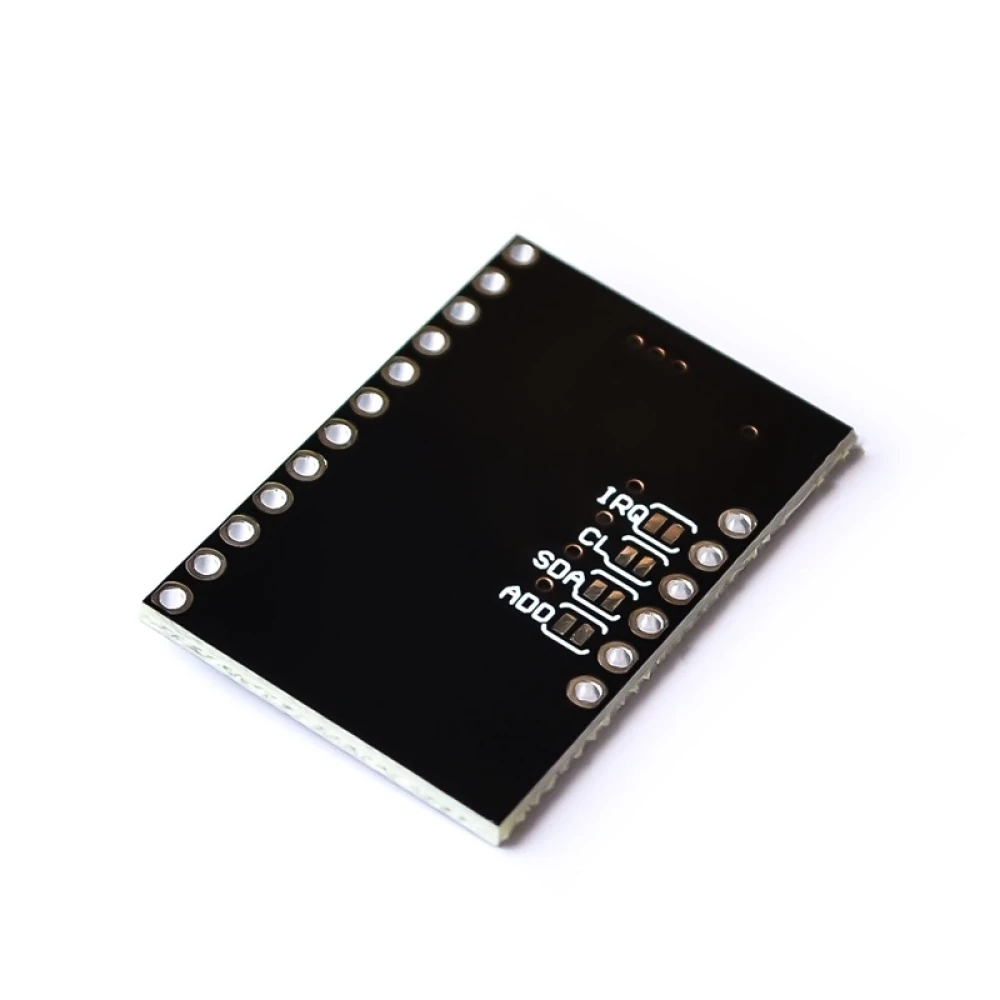

- Cuatro puentes en la parte inferior de la placa para configuración de dirección I2C (dirección predeterminada 0x5A) y resistencias pull-up de 10k en SDA, SCL y pin de interrupción.
- Voltaje de operación entre 2.5 y 3.6 VDC; no dispone de regulación en placa.
- El pin VREG está conectado a tierra a través de un capacitor de 0.1uF, limitando el modo de bajo voltaje sin modificaciones.
Usos típicos:
- Implementación en proyectos Arduino que requieren detección táctil precisa y sensible.
- Creación de teclados táctiles capacitivos personalizados.
- Control de dispositivos mediante gestos táctiles o entradas capacitivas.
- Integración en sistemas interactivos y de automatización que necesiten entradas táctiles sin contacto mecánico.
Compatibilidad:
Este módulo es compatible con placas Arduino que soporten comunicación I2C y voltajes operativos entre 2.5 y 3.6 VDC. Es importante verificar que la alimentación y conexiones estén correctamente configuradas para evitar daños al dispositivo.
- Controla hasta 12 electrodos táctiles individuales y un electrodo simulado.
- Interfaz I2C para comunicación eficiente con Arduino.
- Ocho pines para conducción de LED, configurables según necesidad.
- Cuatro puentes para ajustar dirección I2C y resistencias pull-up.
- Voltaje operativo entre 2.5 y 3.6 VDC, sin regulación integrada.
- Ideal para proyectos de detección táctil y teclados capacitivos.
Preguntes i respostes dels clients
Quins són els materials, dimensions i pes del MPR121 Breakout V12 i què porta la caixa?
La placa està fabricada en PCB estàndard FR4 amb components SMD. Les seves dimensions aproximades són 29 mm x 21 mm x 2 mm i el pes és inferior a 5 g. El paquet normalment inclou només la PCB pre-soldada; connectors i cables no solen estar inclosos.
Quines limitacions té en ambients amb alta humitat o interferències electromagnètiques?
El rendiment del MPR121 es pot veure afectat en ambients humits o amb fort soroll electromagnètic, ja que la capacitat ambiental pot alterar la sensibilitat i provocar falsos positius o errors en la detecció. Es recomana un disseny adequat del PCB i aïllament físic per millorar-ne la fiabilitat en aquests contextos.
Quin és el procediment recomanat per solucionar fallades freqüents de comunicació I2C amb aquest sensor?
Verifica que els pins SDA i SCL tinguin les resistències pull-up de 10 kΩ activades o connecta’n d’externes si cal. Assegura’t que l’adreça I2C (per defecte 0x5A) no entri en conflicte amb altres dispositius i que la tensió d’operació sigui de 3.3 V. Si el problema persisteix, revisa la integritat de les pistes i connecta a terra correctament els elèctrodes no utilitzats.
Què és el MPR121 Breakout V12?
És un mòdul controlador de sensor tàctil capacitiu que utilitza una interfície I2C per gestionar fins a 12 elèctrodes tàctils i un elèctrode simulat, compatible amb Arduino.
Quina tensió d'alimentació és adequada per a aquest mòdul?
El mòdul s'ha d'alimentar amb una tensió entre 2.5 i 3.6 VDC, ja que no compta amb regulació integrada a la placa.
Puc canviar l'adreça I2C del mòdul?
Sí, l'adreça I2C predeterminada és 0x5A, però es pot modificar obrint i ajustant els ponts de la placa que connecten el pin ADD.
Quines funcions tenen els pins de conducció LED?
Els vuit pins poden controlar LEDs quan no estan configurats com a elèctrodes tàctils, permetent indicacions visuals en el projecte.
És compatible amb qualsevol placa Arduino?
És compatible amb plaques Arduino que suportin comunicació I2C i que operin dins del rang de tensió especificat.
