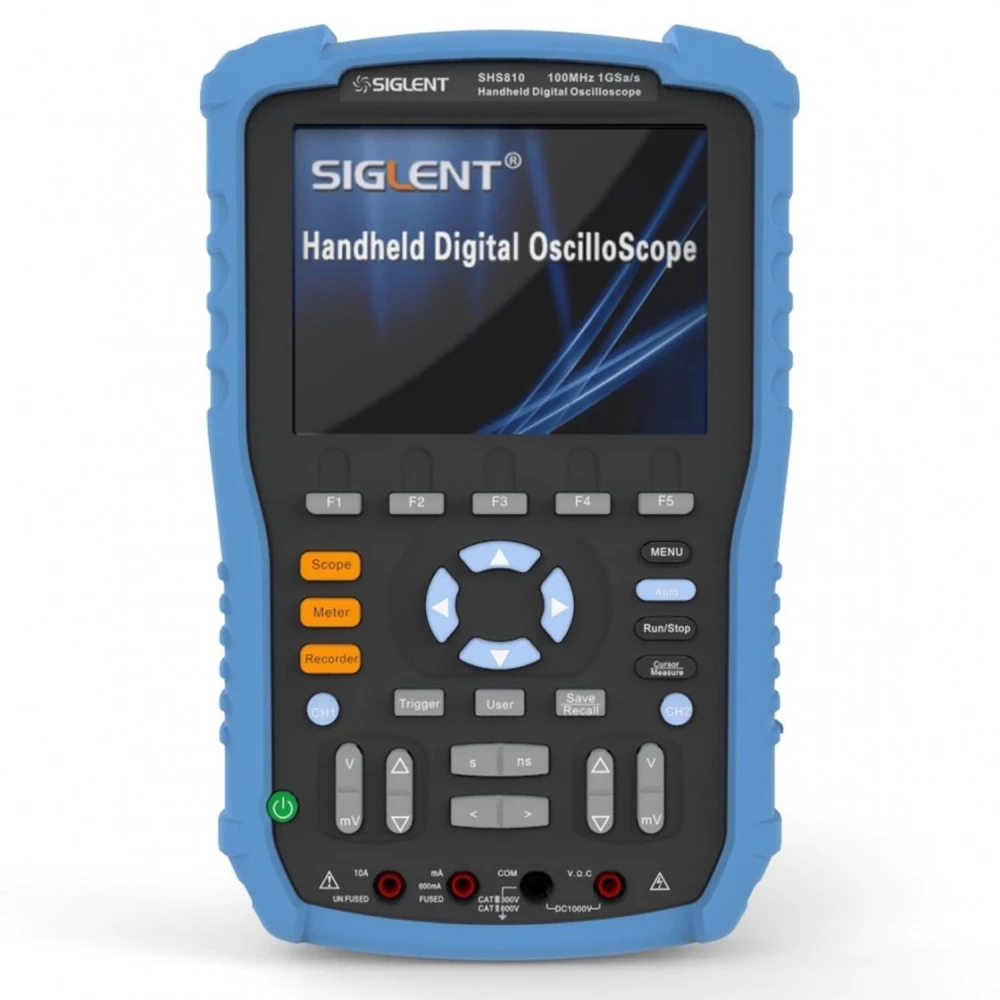

Oscil·loscopi portàtil digital Siglent SHS810 100MHz amb pantalla de 5.7 polzades
Marca: Siglent
IVA inclòs (Sense IVA: 460,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 534,34 € | -4% |
| 10+ | 523,20 € | -6% |
| 20+ | 500,94 € | -10% |
L’oscil·loscopi portàtil digital Siglent SHS810 100MHz és un dispositiu compacte i potent dissenyat per a professionals i entusiastes de l’electrònica que requereixen una eina de mesura precisa i portàtil. Aquest equip combina la funcionalitat d’un oscil·loscopi amb la versatilitat d’un multímetre digital, oferint una solució integral per a l’anàlisi i el diagnòstic electrònic.
Característiques principals:
- Amplada de banda: 100MHz, ideal per a una àmplia gamma d’aplicacions electròniques.
- Taxa de mostreig en temps real: 1GS/s per capturar senyals amb alta fidelitat.
- Taxa de mostreig equivalent: 50GS/s, permetent anàlisis detallades de senyals repetitives.
- Profunditat de memòria: 2M punts per emmagatzemar i analitzar senyals complexes.
- Pantalla: TFT-LCD a color de 5.7 polzades amb resolució 320x234, facilitant la visualització clara de les formes d’ona.
- Funcions de gravació: Memòria interna de 7M punts amb fins a 18 hores de gravació i suport per a emmagatzematge USB amb fins a 3000 hores de gravació.
- Multímetre integrat: Precisió amb 6000 comptes, capaç de mesurar voltatge DC/AC, corrent DC/AC, resistència, capacitat, díodes i continuïtat.
- Modes de dispar: Edge, Pulse, Video, Slope i Alternative per adaptar-se a diferents tipus de senyals.
- Operacions matemàtiques: Suma, resta, multiplicació, divisió i FFT per a una anàlisi avançada de senyals.
- Alimentació: Bateria de liti recarregable de 7.4V i 5000mAh amb una durada aproximada de 5 hores, a més d’adaptador DC 9V 4A per a un ús prolongat.
- Dimensions i pes: 163.2mm x 259.5mm x 53.3mm, pes de 1.5 kg, facilitant el seu transport i maneig.
- Accessoris inclosos: Dues sondes passives, llapis multímetre, cable USB per a dades, adaptador DC, manual i CD amb programari.
Usos típics:
- Diagnòstic i reparació de circuits electrònics en camp.
- Mesura i anàlisi de senyals en laboratoris i tallers.
- Educació i formació tècnica en electrònica.
- Desenvolupament i prova de prototips electrònics.
Compatibilitat: Compatible amb sistemes d’alimentació estàndard i suporta connexió USB per a transferència i emmagatzematge de dades.
Aquest oscil·loscopi portàtil digital és una eina essencial per a qui busca precisió i mobilitat sense renunciar a funcionalitats avançades. El seu disseny robust i la combinació d’oscil·loscopi i multímetre el converteixen en un equip versàtil per a múltiples aplicacions electròniques.
- Amplada de banda de 100MHz per a senyals precises
- Taxa de mostreig en temps real d’1GS/s i equivalent de 50GS/s
- Pantalla TFT-LCD en color de 5.7 polzades amb resolució 320x234
- Memòria interna de 7M punts i gravació USB fins a 3000 hores
- Multímetre integrat amb 6000 comptes per a múltiples mesures
- Modes de dispar flexibles: Edge, Pulse, Video, Slope, Alternative
- Operacions matemàtiques avançades incloent FFT
- Bateria recarregable de liti amb 5 hores d’autonomia
- Dimensions compactes i pes lleuger per a portabilitat
- Inclou sondes, llapis multímetre, cable USB, adaptador i manual
Preguntes i respostes dels clients
Quin tipus d’entrades, connectors i voltatge d’alimentació utilitza el SHS810, i és compatible amb sistemes elèctrics d’Amèrica Llatina i Europa?
L’oscil·loscopi SHS810 disposa de dues entrades BNC estàndard per a senyals. Per al multímetre utilitza connectors tipus banana de 4 mm. S’alimenta mitjançant bateria interna recarregable i admet recàrrega per adaptador USB AC/DC compatible amb 100–240 V~ 50/60 Hz, sent apte per a preses elèctriques tant d’Amèrica Llatina com d’Europa.
Quines dimensions, pes i materials presenta el SHS810, i què inclou la caixa en comprar-lo?
El SHS810 mesura aproximadament 260 mm × 120 mm × 50 mm i el seu pes ronda els 1.2 kg amb bateria. Està construït en polímer ABS robust amb proteccions antixoc. El contingut típic de la caixa inclou: l’oscil·loscopi, 2 sondes BNC (1:1/10:1), cable de prova per a multímetre, carregador/USB, manual i estoig de transport.
Quins són els límits de mesura, precisió i toleràncies del SHS810 quan s’utilitza com a oscil·loscopi i multímetre?
Com a oscil·loscopi, té una amplada de banda de 100 MHz, velocitat de mostreig real d’1 GS/s i memòria de fins a 2 Mpts per canal (limita el temps de captura en alta resolució). El seu temps de pujada és ≤3.5 ns. En mode multímetre, mesura fins a 1000 V DC/750 V AC, 10 A, amb precisions típiques de ±1% DCV. Per a ús crític, reviseu sempre el manual tècnic segons el rang i la funció específics.
Quines normes de seguretat compleix aquest model i a quina categoria de mesura pertany segons IEC?
El SHS810 compleix la normativa IEC 61010-1 per a equips de mesura elèctrica i estàndards CE. El seu multímetre se sol classificar en CAT III 600 V o similar (cal verificar-ho al manual o a l’etiqueta de l’equip), adequat per a entorns industrials i xarxes de distribució secundària, però no per a instal·lacions primàries d’alta energia.
Quina és l’amplada de banda de l’oscil·loscopi Siglent SHS810?
L’oscil·loscopi portàtil digital Siglent SHS810 té una amplada de banda de 100MHz.
Quant dura la bateria de l’oscil·loscopi?
La bateria de liti recarregable té una durada aproximada de 5 hores amb ús continu.
Quines funcions de mesura inclou el multímetre integrat?
El multímetre mesura voltatge DC/AC, corrent DC/AC, resistència, capacitat, díodes i continuïtat amb alta precisió.
Es pot connectar a un ordinador per guardar dades?
Sí, l’oscil·loscopi disposa de port USB per a emmagatzematge i transferència de dades.
Quins accessoris venen amb l’oscil·loscopi?
Inclou dues sondes passives, llapis multímetre, cable USB, adaptador DC, manual i CD amb programari.
