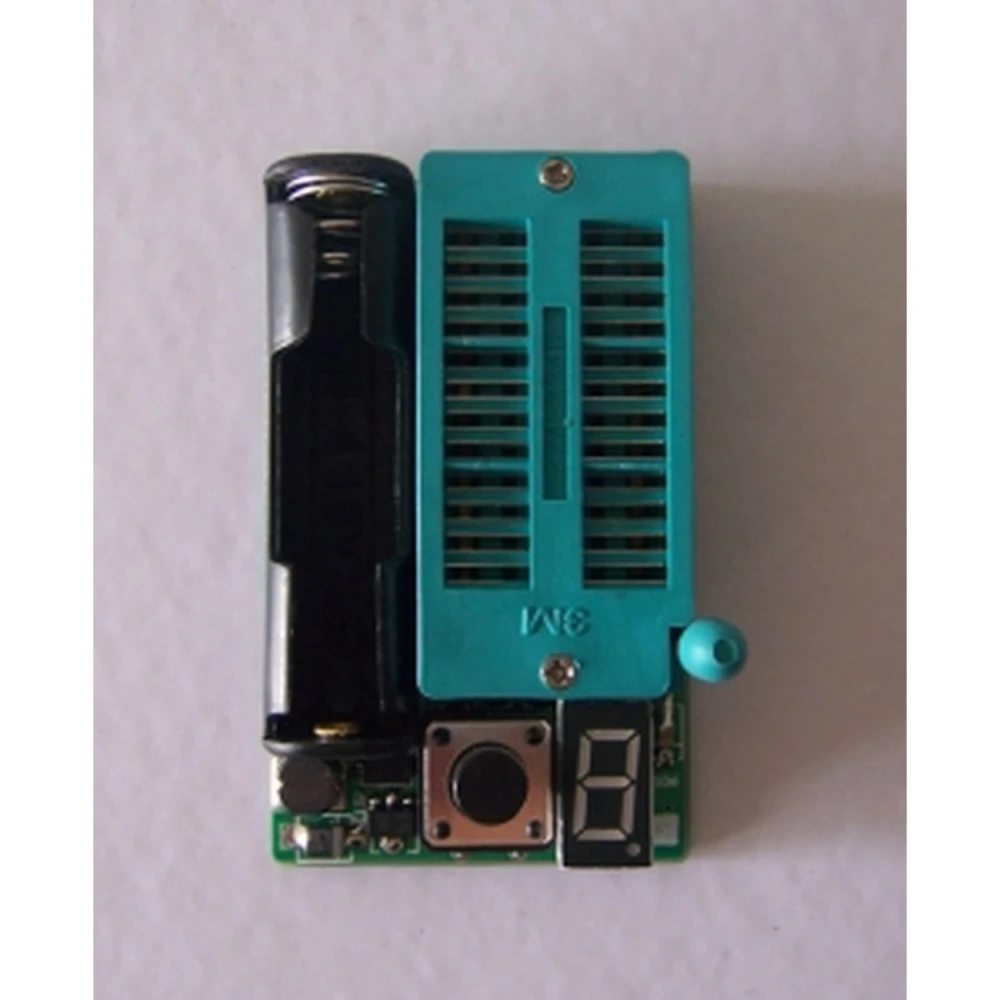

Provador IC i LED KT152 multifuncional per a proves ràpides i fiables

Descripció del producte

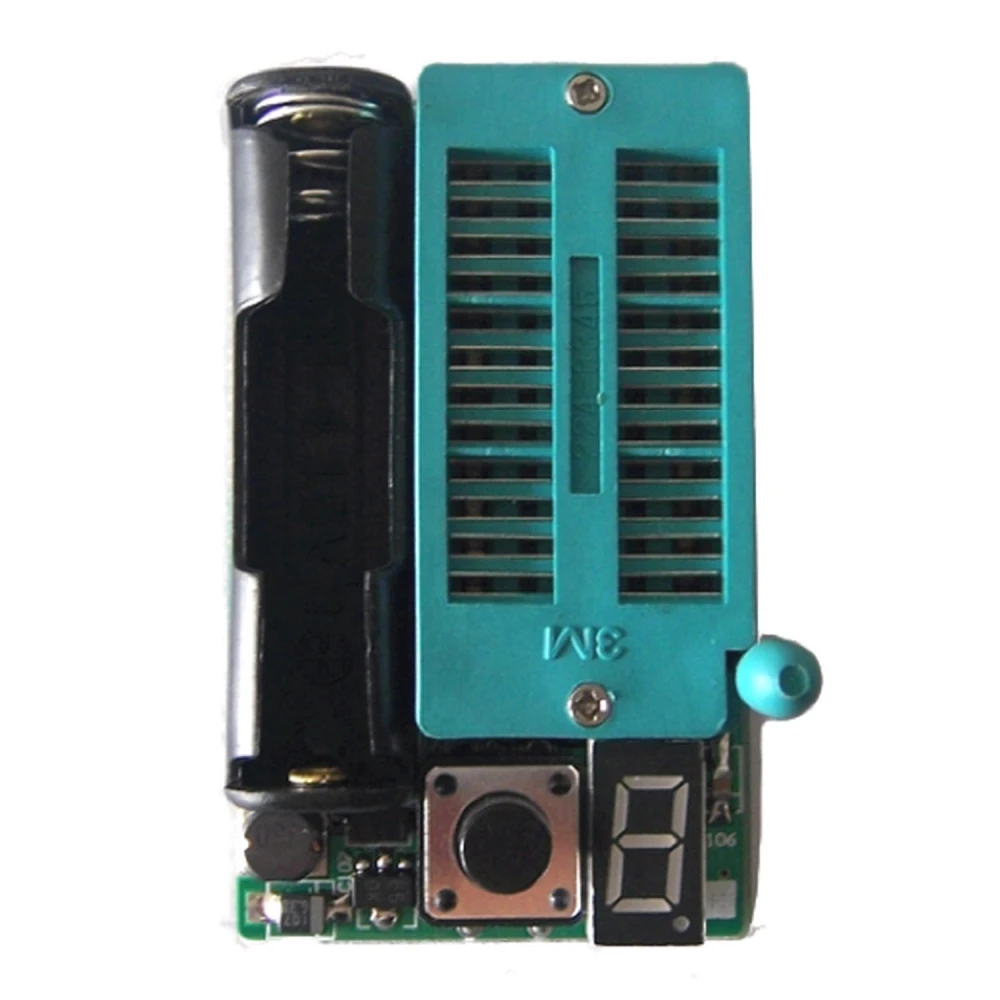

El provador IC i LED KT152 és un dispositiu multifuncional compacte dissenyat per provar i identificar xips lògics DIP i LEDs comuns de manera ràpida i senzilla. La seva mida de butxaca (60 mm x 37 mm x 15 mm) i la bateria AAA inclosa el converteixen en una eina pràctica per a tècnics electrònics i aficionats.

Característiques principals:

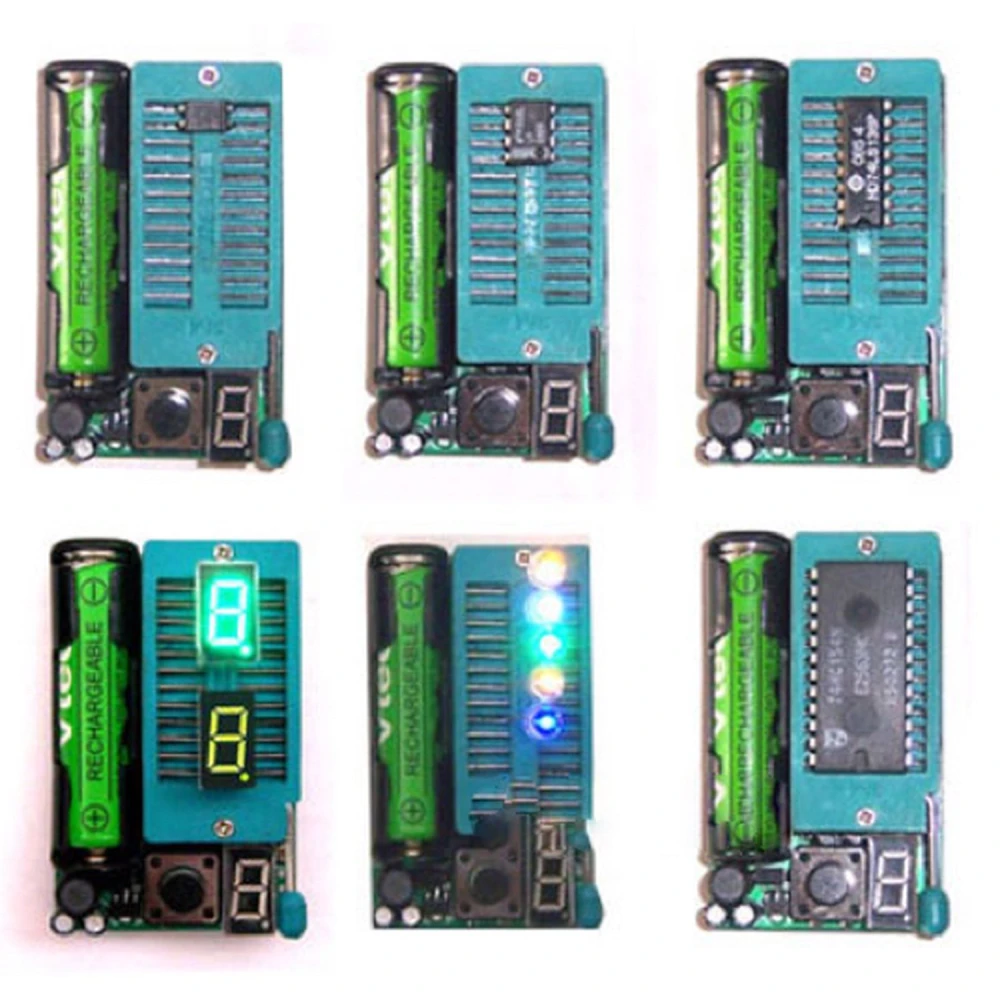

• Prova i reconeix més de 1500 tipus de circuits integrats, incloent-hi famílies 74LSXX, 74HC, CD4000, HEF4000, CD4500 i més.
• Identifica dispositius dígit a dígit en una pantalla LED de 0.36 pulgadas.
• Base ZIF (força d’inserció zero) per a dispositius DIP de fins a 24 pins.
• Prova LEDs i matrius LED amb un sol botó.
• Temps de prova aproximat d’1/2 segon per dispositiu.
• Funciona amb una bateria AAA (inclosa), fàcil de substituir.

Instruccions d’ús:

• Inseriu la bateria AAA respectant la polaritat indicada.
• Agafeu el provador amb la pantalla cap avall i aixequeu el braç de la base ZIF.
• Col·loqueu el circuit integrat a provar amb el pin 1 (normalment marcat amb una osca) mirant cap a la part inferior de la base.
• Baixeu el braç per assegurar el CI i premeu el botó TEST.
• La pantalla mostrarà el número del dispositiu si està en bon estat o "Err" si està danyat o mal inserit.
• Els LEDs en prova s’il·luminaran si funcionen correctament.

Precaucions:

• No feu servir el provador amb circuits integrats connectats en circuit.
• No proveu components carregats per evitar danys.
• Substituïu la bateria quan el voltatge baixi de 1.2V.
• No és compatible amb LEDs que requereixen més de 5V per il·luminar-se.

Compatibilitat:

Aquest provador admet una àmplia gamma de circuits integrats com:

• Famílies 74LS, 74HC, 54, CD4000, HEF4000, CD4500 i més.
• Amplificadors i comparadors LM324, LM339, LM393, LM358, LM386.
• Temporitzadors NE555, 7555, NE556, 7556.
• Optoacobladors PC817, NEC2501, TLP521, 4N25, 4N35, entre d’altres.
• Controladors ULN2003, ULN2004, ULN2803, ULN2804.

Usos típics:

• Diagnòstic ràpid de xips lògics en reparació electrònica.
• Verificació de LEDs i matrius LED en projectes i manteniment.
• Identificació de components electrònics sense necessitat de documentació.

El provador IC i LED KT152 és una eina essencial per a professionals i entusiastes que busquen una solució portàtil, precisa i fàcil d’utilitzar per provar circuits integrats i LEDs al camp o al taller.

• Prova més de 1500 tipus de circuits integrats DIP comuns
• Pantalla LED de 0.36 pulgadas per a una identificació clara
• Base ZIF per a dispositius de fins a 24 pins
• Bateria AAA inclosa per a ús immediat
• Prova ràpida en aproximadament 1/2 segon
• Compatible amb famílies 74LS, 74HC, CD4000, i més
• Prova LEDs i matrius LED fàcilment
• Eina portàtil i compacta (60x37x15 mm)
• Botó de prova senzill per a un ús intuïtiu
• Inclou instruccions clares de funcionament
