Sensor de moviment PIR HC-SR501 compatible amb Arduino per a projectes DIY

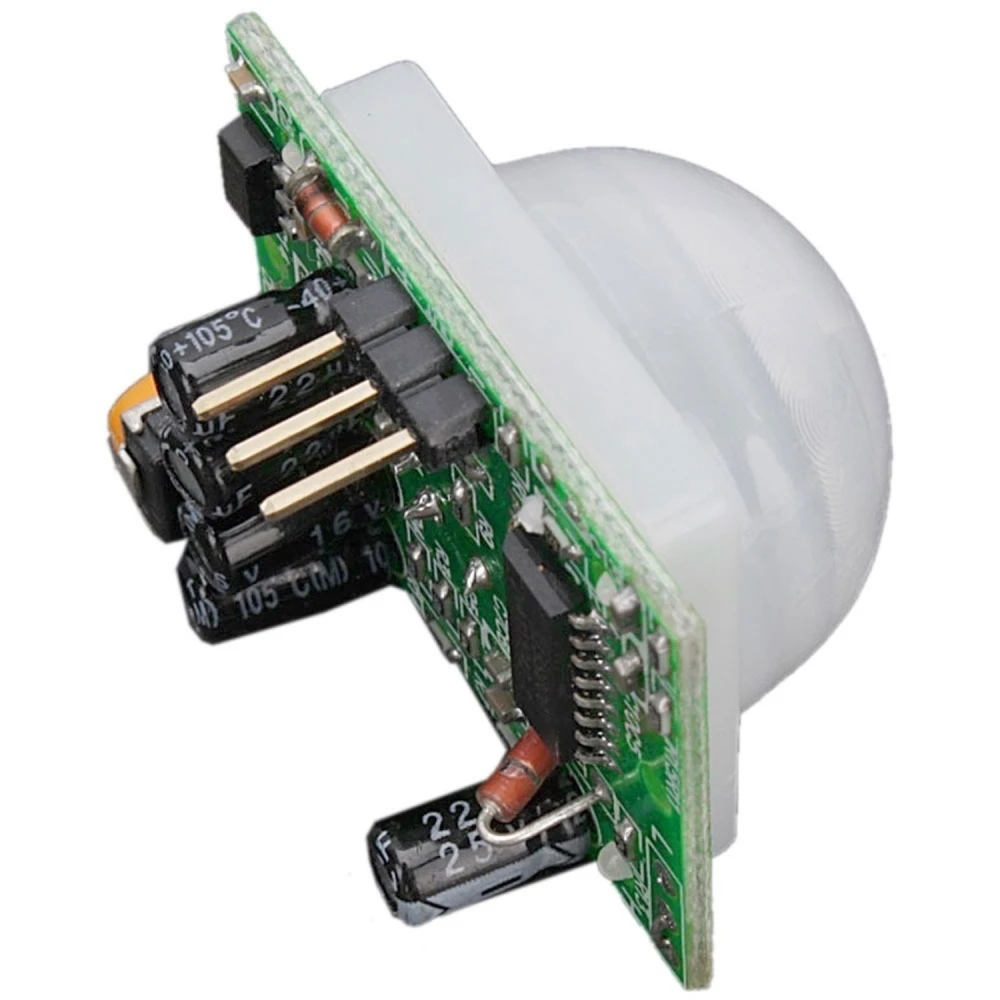

Vista frontal del sensor PIR HC-SR501 para proyectos Arduino

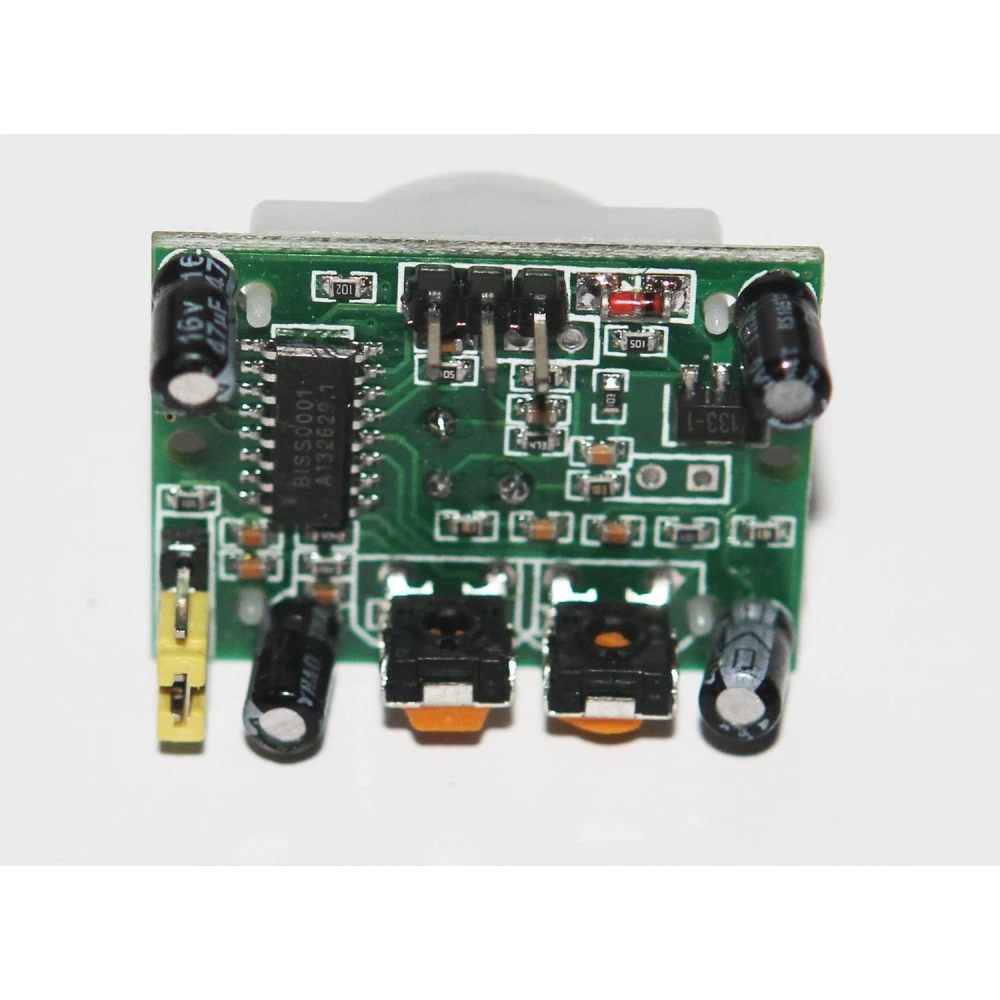

Detalle del sensor de movimiento PIR HC-SR501 con lente de 23 mm

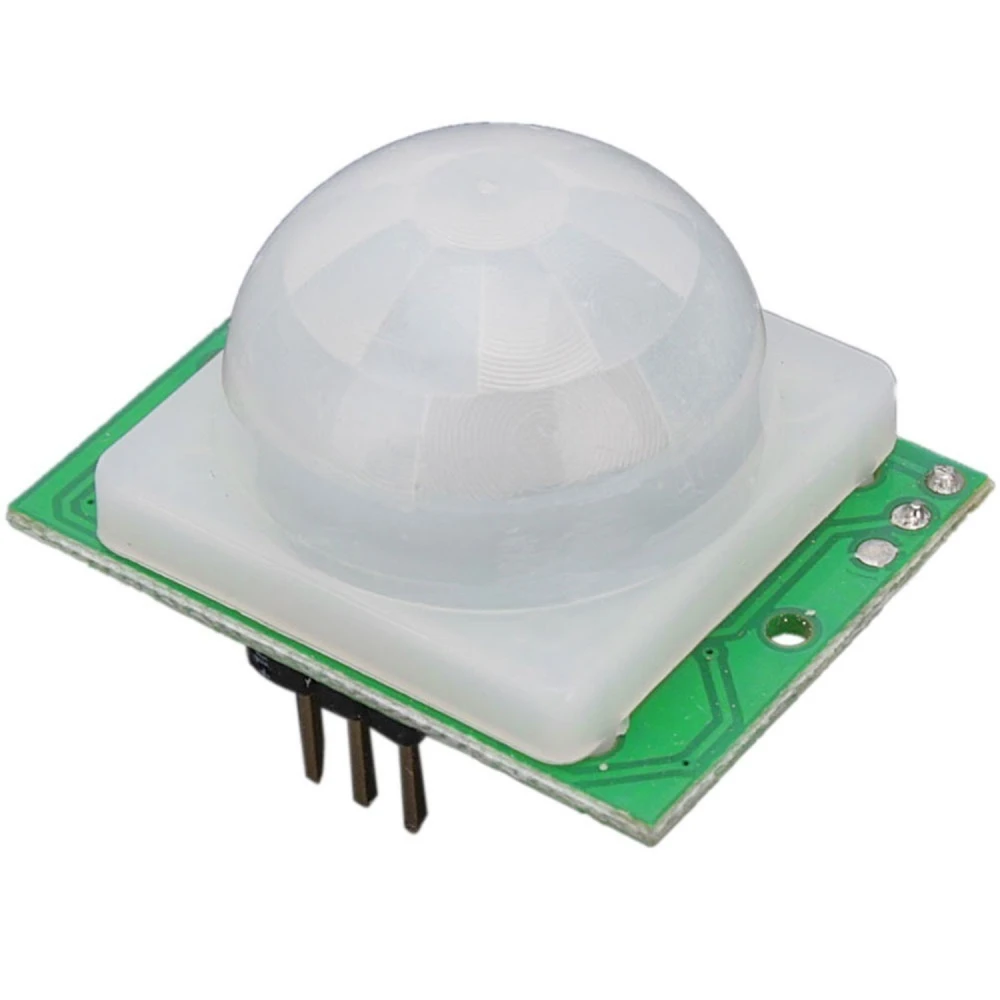

Sensor PIR HC-SR501 montado para uso en proyectos electrónicos DIY

Sensor de moviment PIR HC-SR501 compatible amb Arduino per a projectes DIY

Name: Sensor de moviment PIR HC-SR501 compatible amb Arduino per a projectes DIY
Brand: satkit
SKU: K030102-HC-SR501
Price: 2.43 EUR
Availability: InStock

Marca: satkit

Sigues el primer a opinar sobre aquest producte

2,43€

IVA inclòs (Sense IVA: 2,01 €)

Descomptes per volum

Quantitat	Preu	Desar
2+	2,32 €	-4%
10+	2,20 €	-9%
20+	1,82 €	-25%

Només en queden 1 en estoc: demana'l aviat!

Lliurament estàndard Dc, Mai 27 - Dv, Mai 29

Lliurament exprés Dl, Mai 25 - Dt, Mai 26

Devolucions en 30 dies

Quantitat

Devolucions gratuïtes en 30 dies

Transacció segura

Lliurament gratuït En comandes superiors a 60€

Devolucions fàcils Política de devolució de 30 dies

Pagament segur Procés de compra 100% segur

Garantia de qualitat Només productes originals

El Sensor de moviment PIR HC-SR501 és un component electrònic dissenyat per detectar moviment mitjançant tecnologia infraroja passiva, compatible amb plataformes Arduino. Aquest sensor és ideal per a projectes d’automatització, seguretat i robòtica, i ofereix una solució fiable i senzilla per detectar la presència humana o animal en una àrea determinada.

Característiques principals:

Sensibilitat ajustable: Permet configurar la distància de detecció entre 3 i 7 metros, adaptant-se a diferents necessitats de projecte.
Temps de manteniment ajustable: El temps que el sensor manté el senyal actiu es pot ajustar des de 3 fins a 200 segons, proporcionant flexibilitat en la resposta.
Rang de tensió d’alimentació: Funciona amb una corrent contínua entre 4.5V i 20V, cosa que en facilita la integració amb diverses fonts d’energia.
Baix consum en repòs: Consumeix menys de 50 microamperis quan està inactiu, ideal per a projectes que requereixen eficiència energètica.
Sortida digital: Proporciona un nivell alt de 3.3V quan detecta moviment i nivell baix de 0V en absència d’aquest.
Modes de dispar: Es pot configurar per a dispar únic (no re-disparable) o repetitiu mitjançant pont en posició L o H respectivament.
Ampli rang de temperatura de funcionament: Opera eficientment entre -15°C i +70°C, adequat per a diverses condicions ambientals.
Dimensions compactes: Mida de la placa 32mm x 24mm x 25mm i lent de 23mm de diàmetre, cosa que en facilita el muntatge en espais reduïts.
Angle de detecció: Menor de 100°, cobrint una àrea àmplia per a la detecció de moviment.

Usos típics:

Projectes d’automatització per a l’encesa de llums o alarmes.
Sistemes de seguretat per detectar intrusos.
Robòtica per a resposta a presència o moviment.
Dispositius DIY que requereixin detecció de proximitat o moviment.

Compatibilitat: Aquest sensor és totalment compatible amb plaques Arduino, cosa que en facilita la programació i la connexió mitjançant pins estàndard. La seva sortida digital permet una integració senzilla amb microcontroladors i sistemes encastats.

En resum, el sensor PIR HC-SR501 és un component versàtil i eficient per a qualsevol entusiasta de l’electrònica i desenvolupador de projectes DIY que busqui una solució fiable per a la detecció de moviment.

Sensibilitat ajustable entre 3 i 7 metros per a una detecció precisa
Temps de manteniment configurable de 3 a 200 segons
Alimentació de 4.5V a 20V en corrent contínua
Baix consum en repòs inferior a 50 microamperis
Sortida digital 3.3V nivell alt / 0V nivell baix
Modes de dispar: únic o repetitiu mitjançant pont
Rang de temperatura de funcionament de -15°C a +70°C
Mida compacta: 32x24x25 mm i lent de 23 mm de diàmetre
Angle de detecció menor de 100° per a una cobertura àmplia

Preguntes i respostes dels clients

Quina és la distància màxima i l’angle efectiu de detecció de l’HC-SR501 comparat amb altres sensors PIR estàndard?

L’HC-SR501 té una distància de detecció ajustable de 3 a 7 metres i un angle de detecció inferior a 100°. Aquesta cobertura és mitjana davant de sensors PIR estàndard, que solen oscil·lar entre 5 i 12 metres i angles d’entre 90° i 120°. Per a aplicacions de més àrea, hi ha models amb rangs i angles superiors.

Quins materials conformen el sensor i quines dimensions ocupa en una protoboard?

El mòdul utilitza una placa PCB amb components electrònics i una lent Fresnel de plàstic de 23 mm de diàmetre. Les seves dimensions físiques són 32 mm × 24 mm × 25 mm, ideals per a prototips en protoboard o integració en carcasses compactes.

Requereix manteniment periòdic l’HC-SR501 i què afecta la seva durabilitat?

No requereix manteniment de rutina. Per a una màxima durabilitat, es recomana evitar l’exposició prolongada a humitat, pols o canvis bruscos de temperatura (>70 °C o <–15 °C), ja que poden afectar la lent o els circuits interns.

Quins problemes comuns presenta i com es poden solucionar?

Entre els problemes més freqüents hi ha les falses deteccions (fonts de calor properes o interferències), el baix abast (ajust incorrecte del potenciòmetre) o sortides inestables (alimentació no regulada). La recomanació és verificar el cablejat, ajustar la sensibilitat i fer servir una alimentació estable dins del rang indicat.

Quin és el rang de detecció del sensor PIR HC-SR501?

El sensor té un rang de detecció ajustable entre 3 i 7 metros.

El sensor HC-SR501 és compatible amb Arduino?

Sí, el sensor és compatible amb plaques Arduino i es pot integrar fàcilment en projectes DIY.

Quina tensió d’alimentació necessita el sensor?

Funciona amb una tensió d’alimentació de corrent contínua entre 4.5V i 20V.

Es pot ajustar el temps que el sensor manté el senyal actiu?

Sí, el temps de manteniment és ajustable des de 3 fins a 200 segons.

Quin és el consum de corrent en repòs del sensor?

El consum en repòs és inferior a 50 microamperis, cosa que el fa eficient energèticament.
