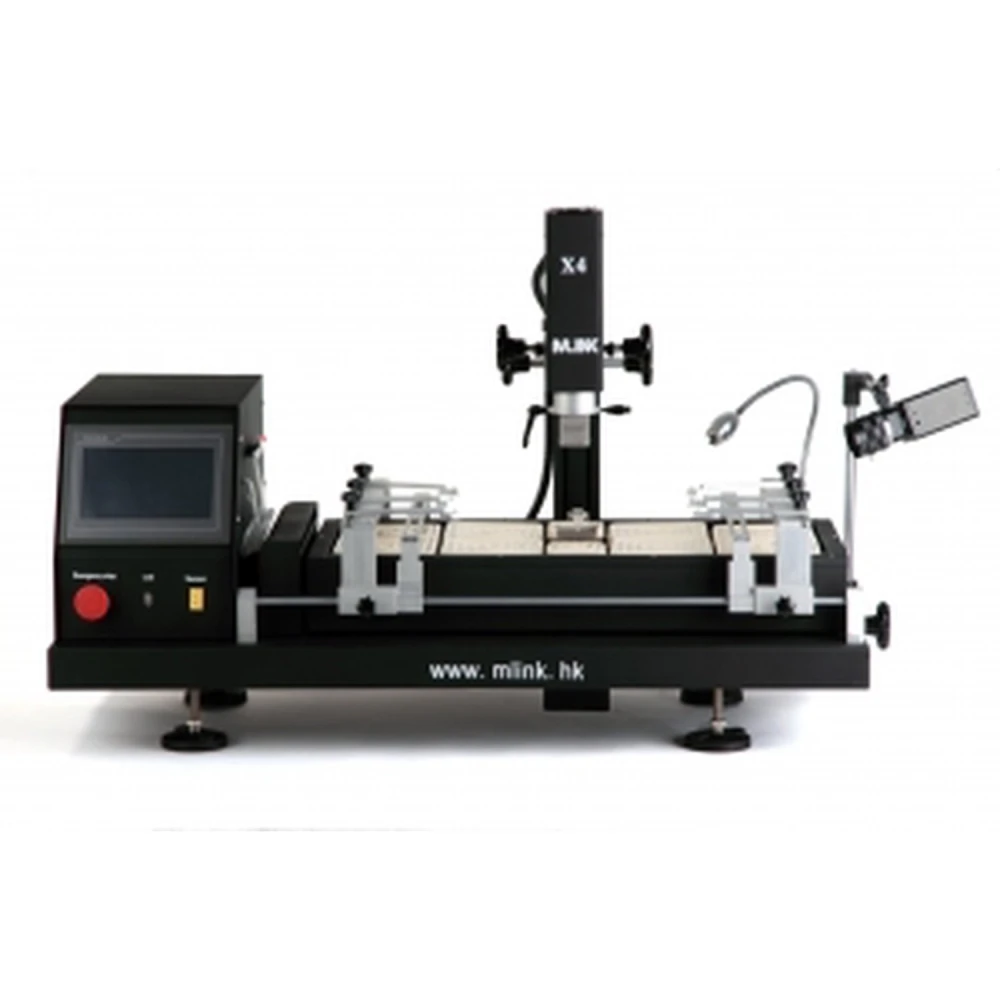

Estació reballing BGA amb càmera Mlink X4 per a soldadura professional
Marca: Mlink
IVA inclòs (Sense IVA: 1.299,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 1.508,92 € | -4% |
| 10+ | 1.477,48 € | -6% |
| 20+ | 1.414,61 € | -10% |
Estació reballing BGA amb càmera Mlink X4 és una eina professional dissenyada per a treballs de soldadura i desoldadura de components BGA amb alta precisió i control avançat.
Aquesta estació destaca pel seu sistema de posicionament en els eixos X, Y i Z amb ajust fi i posicionament ràpid, garantint una alta precisió i una maniobrabilitat eficient per a treballs delicats.

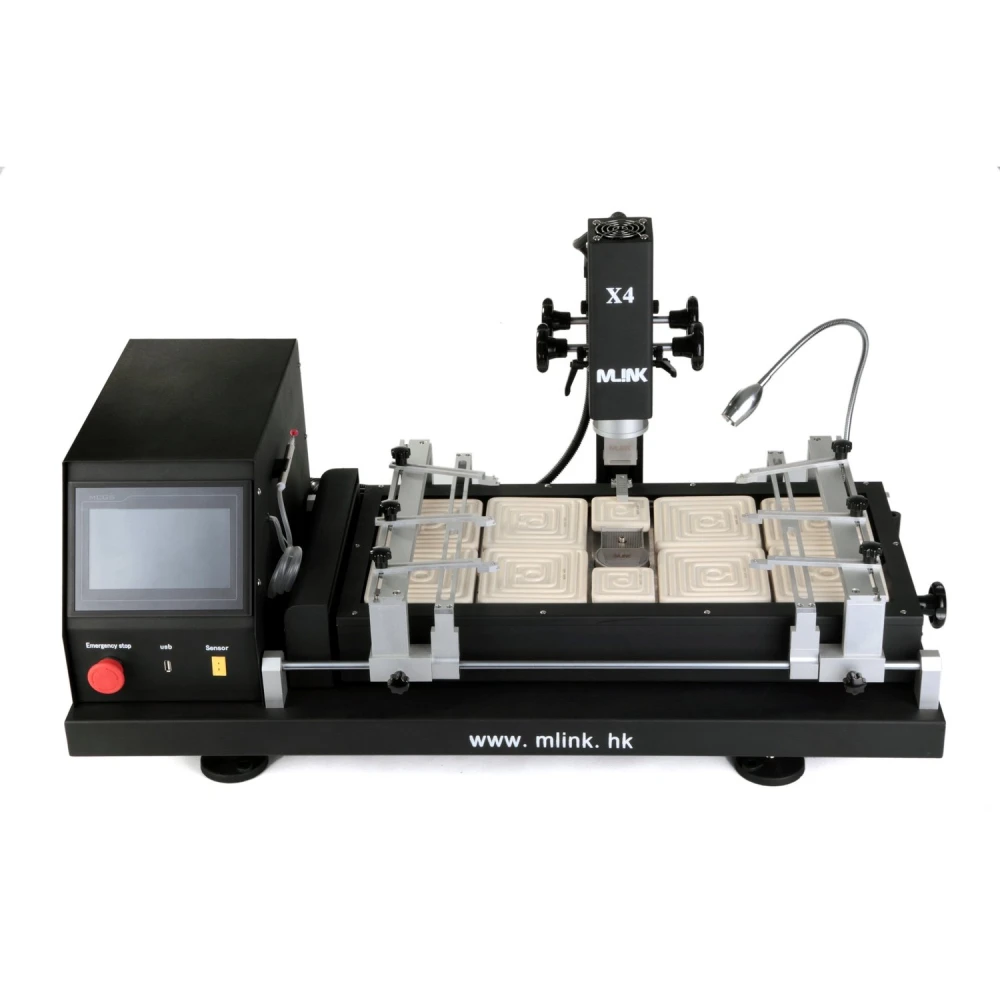

Compta amb una pantalla tàctil d’alta definició i control PLC que permet desar múltiples perfils de treball amb protecció per contrasenya i funcions de modificació. A més, inclou anàlisi instantània de corbes de temperatura per a un control òptim del procés.
Disposa de tres zones d’escalfament independents: dos escalfadors d’aire calent (800W cada un) i un escalfador infraroig (3900W) per a preescalfament. Aquests es poden ajustar lliurement per controlar temperatures en diferents seccions simultàniament, amb una precisió de ±3 °C gràcies a un termoparell tipus K d’alta precisió i un sistema de control en bucle tancat.

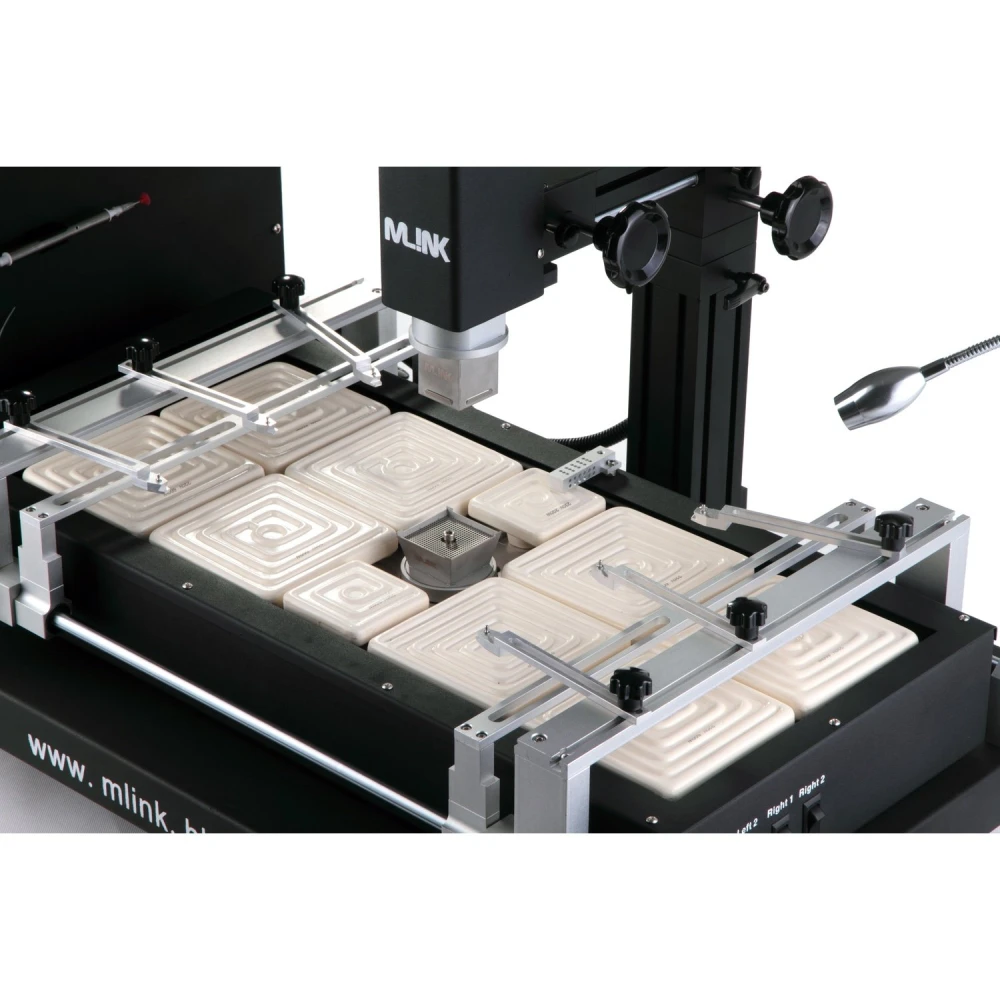

L’estació inclou una àmplia varietat de broquets d’aire calent que giren 360°, amb imants per a una instal·lació i canvi fàcils, a més d’un escalfador infraroig inferior que assegura una distribució uniforme de la calor a la placa PCB.

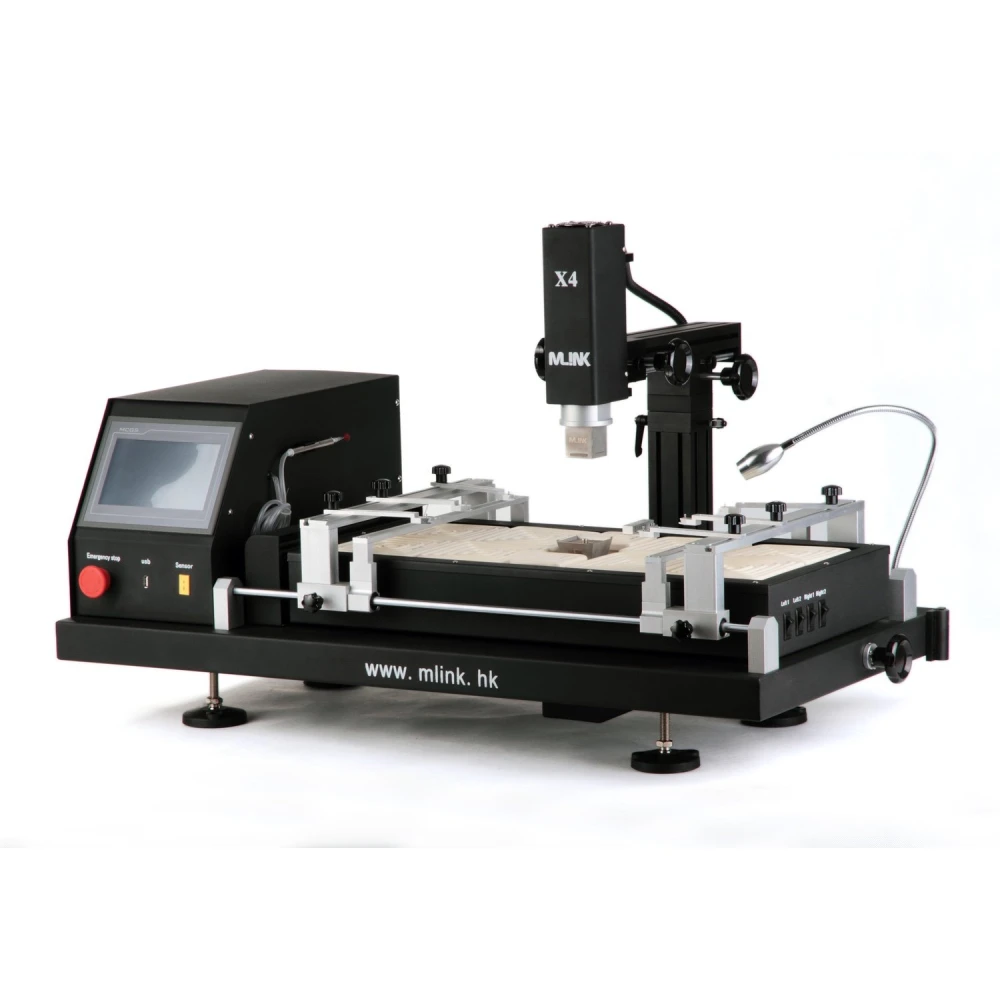

Per a la fixació de plaques, utilitza una ranura en V amb un suport flexible que protegeix la PCB de deformacions durant l’escalfament i el refredament, compatible amb qualsevol mida de paquet BGA. El ventilador de flux creuat refreda ràpidament la placa per millorar l’eficiència, i compta amb bomba de buit integrada i una ploma d’aspiració externa per manipular xips amb rapidesa.

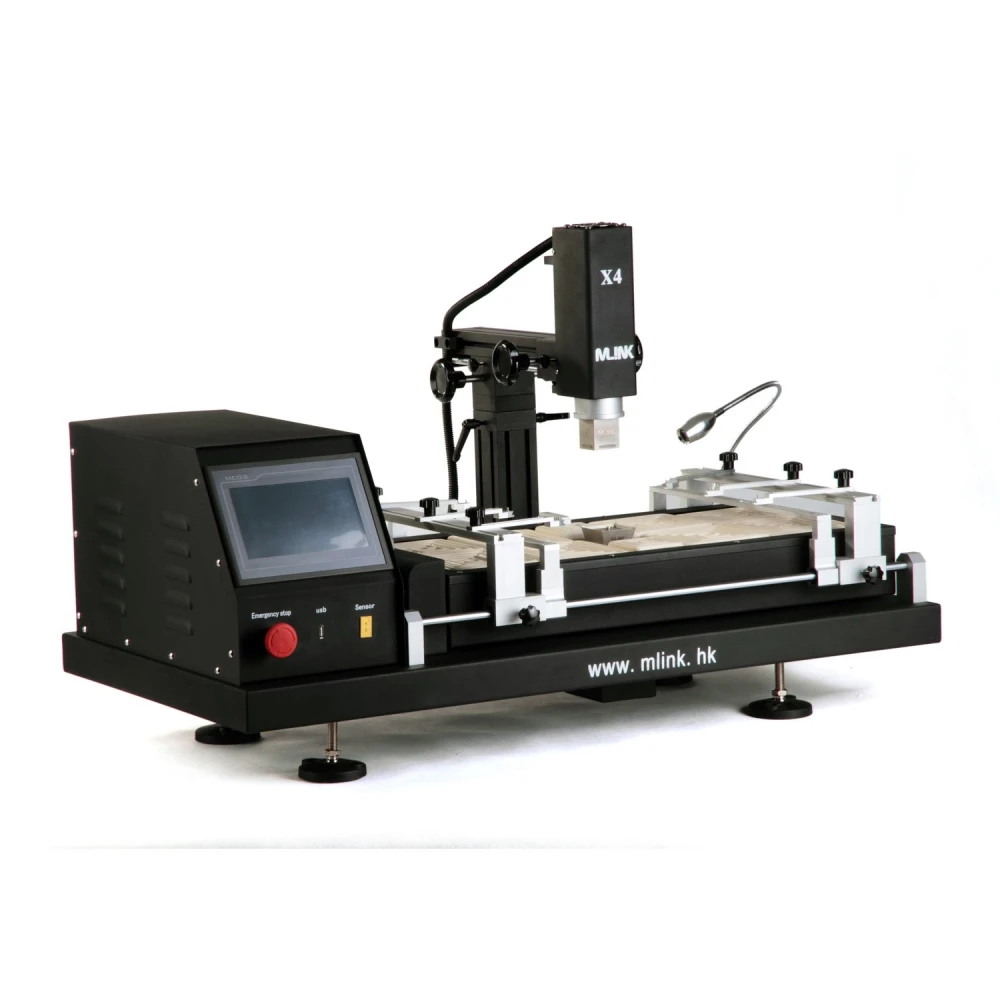

El sistema de visió CCD proporciona un control visual crític durant el procés de soldadura i desoldadura, assegurant resultats precisos i fiables. La seva gran àrea d’escalfament és vàlida per a plaques de qualsevol mida, incloent-hi portàtils, consoles de jocs (Xbox, PS3), servidors i televisors intel·ligents de gran format.
L’estació compleix amb certificació CE i incorpora dispositius de seguretat com parada d’emergència, apagada automàtica davant fallades i doble protecció contra sobreescalfament.
Característiques principals:
- Potència total: 5600W
- Escalfadors: superior 800W, segon 800W, infraroig 3900W
- Font d’alimentació: AC 220V ±10%, 50/60Hz
- Dimensions: 940×550×500 mm
- Control de temperatura independent amb precisió ±3°C
- Suport PCB ajustable en qualsevol direcció amb ranura en V i accessori universal
- Mida de PCB compatible: màxim 570×370 mm, mínim 20×20 mm
- Control tàctil amb mòdul de temperatura sensible i compatibilitat amb PLC Mitsubishi Fx2n
- Pes net: 70 kg
Usos típics:
Ideal per a reparació i reballing de plaques electròniques en sectors professionals que requereixen alta precisió, com ara reparació de portàtils, consoles de videojocs, servidors i dispositius electrònics de gran mida.
El seu sistema de càmera i visió CCD facilita el control visual del procés, millorant la qualitat i reduint errors en la soldadura de components BGA.
Compatibilitat:
Compatible amb una àmplia varietat de plaques i components BGA, incloent-hi dispositius de gran mida com portàtils, consoles Xbox i PS3, servidors i televisors intel·ligents.
- Potència total de 5600W per a un escalfament eficient
- Tres zones d’escalfament independents amb control precís ±3°C
- Pantalla tàctil HD amb control PLC i perfils d’usuari protegits
- Sistema de visió CCD per a supervisió visual durant la soldadura
- Suport PCB amb ranura en V ajustable per evitar deformacions
- Bomba de buit integrada i ploma d’aspiració per a manipulació ràpida
- Àmplia compatibilitat amb plaques grans i dispositius diversos
- Certificació CE i sistemes de seguretat avançats
- Dimensions compactes 940×550×500 mm i pes de 70 kg
- Compatible amb PLC Mitsubishi Fx2n i control sensible de temperatura
Preguntes i respostes dels clients
Quines funcions diferencials ofereix l’Estació Mlink X4 respecte a altres estacions de rework BGA similars?
L’Estació Mlink X4 incorpora ajustos precisos en els eixos X, Y i Z mitjançant guies lineals, pantalla tàctil d’alta definició amb control per PLC, emmagatzematge de múltiples perfils i anàlisi de corbes de temperatura en temps real. Ofereix tres zones de calefacció independents (dues per aire calent i una infraroja), termoparell tipus K per a alta precisió i boquilles d’aire calent intercanviables amb gir de 360°. Aquests elements combinen precisió, versatilitat i seguretat davant de models estàndard amb controls més convencionals.
Quins són els materials principals i les dimensions de l’Estació Mlink X4? Què inclou la caixa en adquirir l’equip?
L’estructura principal sol estar fabricada en acer i alumini per combinar robustesa i dissipació tèrmica. Les dimensions típiques d’estacions d’aquest tipus ronden els 600 x 650 x 500 mm i un pes entre 40 i 60 kg, tot i que es recomana verificar els valors exactes a la fitxa tècnica. A la caixa normalment s’inclouen: l’estació, càmera, boquilles d’aire calent, termoparell tipus K, cables de connexió i manual d’usuari.
Quins requisits elèctrics i de compatibilitat ha de complir el meu taller per instal·lar aquesta estació?
L’estació sol funcionar a 220 V CA, 50/60 Hz, amb un consum aproximat de 3000 W. És fonamental disposar d’una línia elèctrica amb presa de terra i capacitat de corrent d’almenys 15 A. És compatible amb diferents mides de PCB gràcies a la base ajustable. Cal revisar la compatibilitat de les boquilles si es requereixen treballs en xips/encapsulats especials.
Quins manteniments requereix i com puc assegurar una vida útil prolongada de l’equip?
És recomanable mantenir nets els filtres d’aire calent i revisar periòdicament els connectors i termoparells. Lubricar les guies lineals d’acord amb les instruccions del fabricant. No operar fora del rang recomanat de temperatura ambient (15–35 °C) ni sobrecarregar la plataforma. Substituir boquilles i resistències dels calefactors segons el desgast.
Quin tipus de garantia cobreix l’Estació Mlink X4 i hi ha recanvis disponibles per als seus components clau?
El fabricant habitualment ofereix una garantia estàndard de 12 mesos per defectes de fabricació. Les boquilles, termoparells i elements calefactors són consumibles amb recanvi disponible sota comanda. Per a peces específiques (pantalla, PLC), cal verificar la disponibilitat segons el distribuïdor. El suport tècnic depèn del canal de compra i pot variar segons la regió.
Quin tipus de control de temperatura té l’estació Mlink X4?
L’estació utilitza un control de temperatura en bucle tancat amb un termoparell tipus K d’alta precisió, assolint una precisió de ±3°C a les zones d’escalfament.
Per a quines mides de plaques PCB és adequada aquesta estació?
És compatible amb plaques PCB des d’una mida mínima de 20×20 mm fins a un màxim de 570×370 mm, incloent-hi plaques grans com portàtils i consoles.
Quines funcions ofereix la càmera integrada?
La càmera CCD integrada permet supervisar visualment el procés de soldadura i desoldadura, facilitant un control precís i la detecció d’errors durant el reballing.
L’estació compta amb sistemes de seguretat?
Sí, disposa de certificació CE, parada d’emergència, apagada automàtica davant fallades i doble protecció contra sobreescalfament per garantir la seguretat de l’usuari i de l’equip.
És compatible amb sistemes PLC?
Sí, és compatible amb el PLC Mitsubishi Fx2n, permetent un control avançat i personalitzat dels processos de soldadura.
