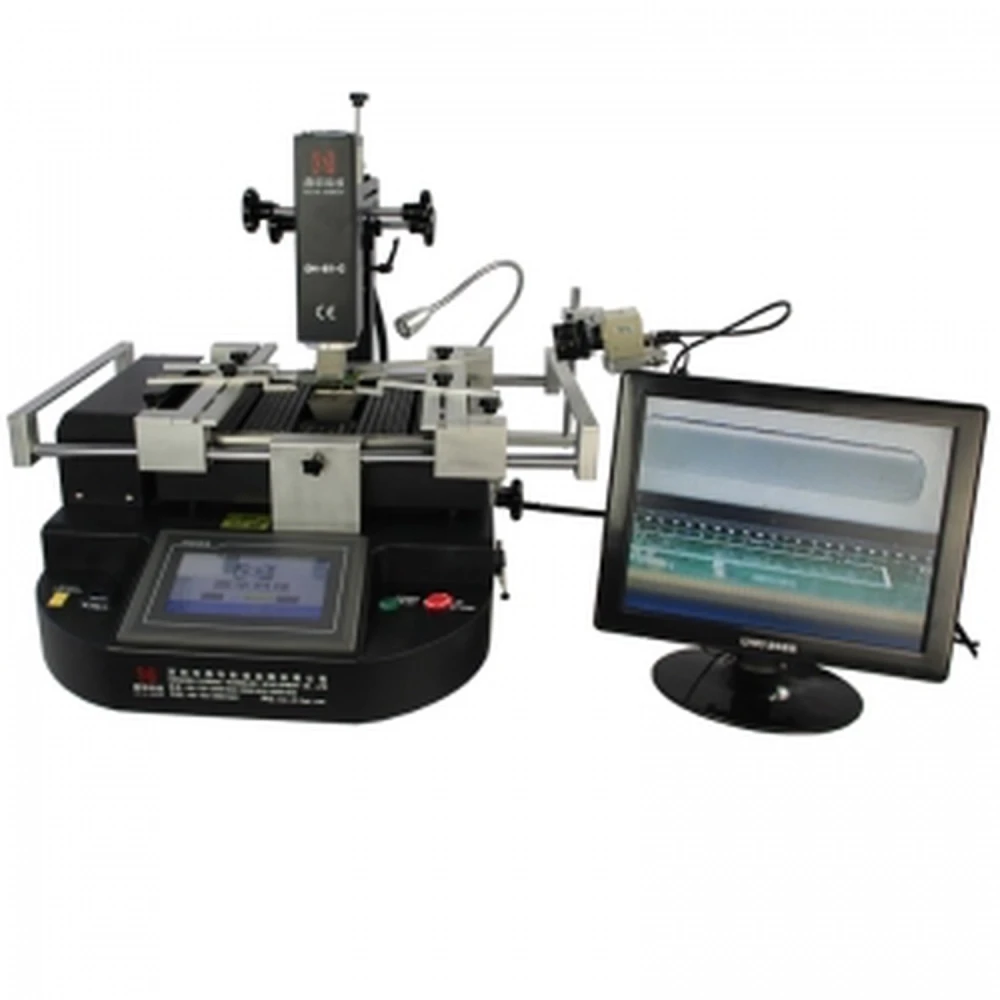

Estació Reballing Dinghua DH-B1-C amb control tàctil i tres escalfadors independents
Marca: DINGHUA
IVA inclòs (Sense IVA: 1.199,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 1.392,76 € | -4% |
| 10+ | 1.363,74 € | -6% |
| 20+ | 1.305,71 € | -10% |
L’Estació Reballing Dinghua DH-B1-C és un equip professional dissenyat per a la reparació i reballing de components BGA amb alta precisió i eficiència. Compta amb tres escalfadors independents que combinen aire calent i infrarojos per a un escalfament uniforme i controlat, assegurant resultats òptims en cada procés.
Característiques principals
- Escalfament combinat: Tres escalfadors independents: aire calent superior de 800W, aire calent inferior de 1200W i infraroig de 2700W.

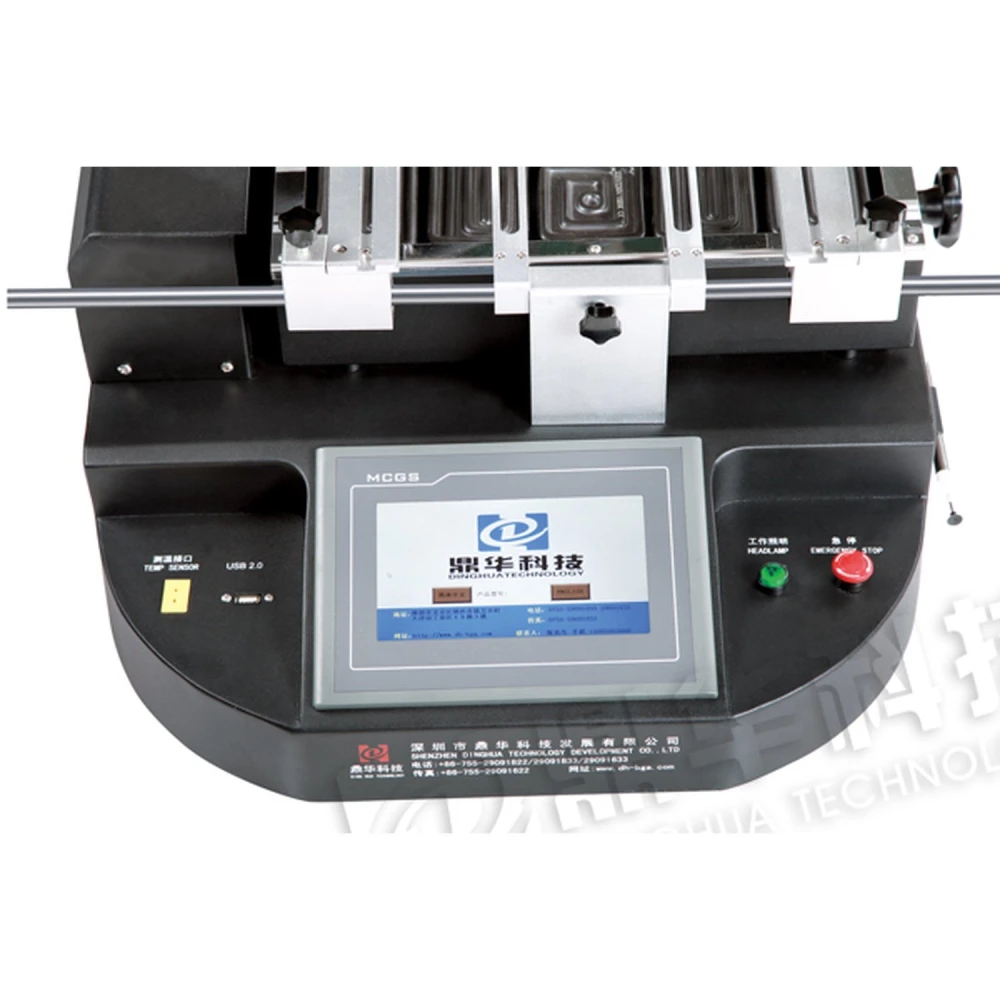

- Control avançat: Pantalla tàctil HD amb control PLC que permet configurar fins a 8 segments d’escalfament, refredament i temperatura constant.
- Ventilador potent: Ventilador de flux creuat que refreda ràpidament la placa PCB i evita deformacions.

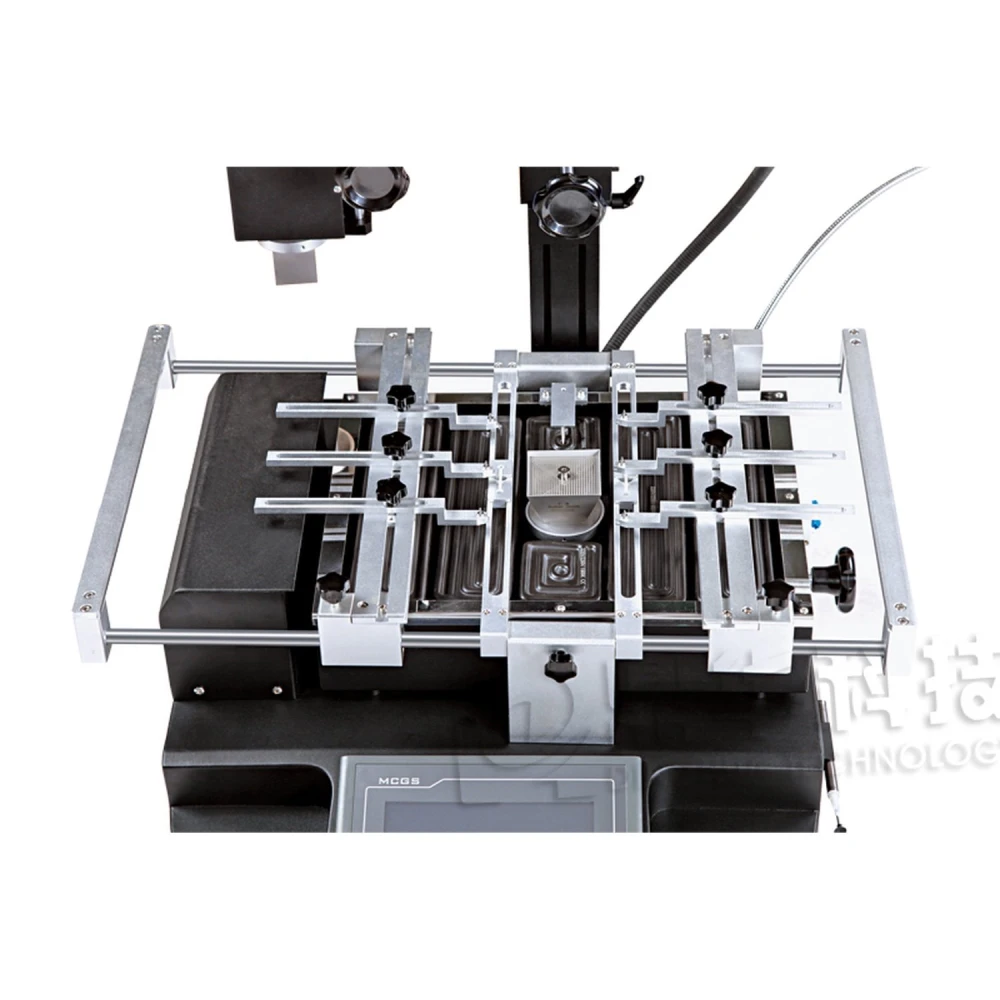

- Posicionament precís: Suport V-groove ajustable en qualsevol direcció amb fixació universal externa per a tot tipus de plaques.
- Control de temperatura: Termoparell tipus K amb control en circuit tancat i precisió de ±2 graus.
- Compatibilitat: Suporta plaques PCB de mida màxima 500x400 mm i mínima 22x22 mm, amb xips BGA de fins a 180x80 mm i espaiament mínim de 0.15 mm.
- Seguretat i certificació: Certificació CE, interruptor d’emergència i apagada automàtica en cas d’incidències.

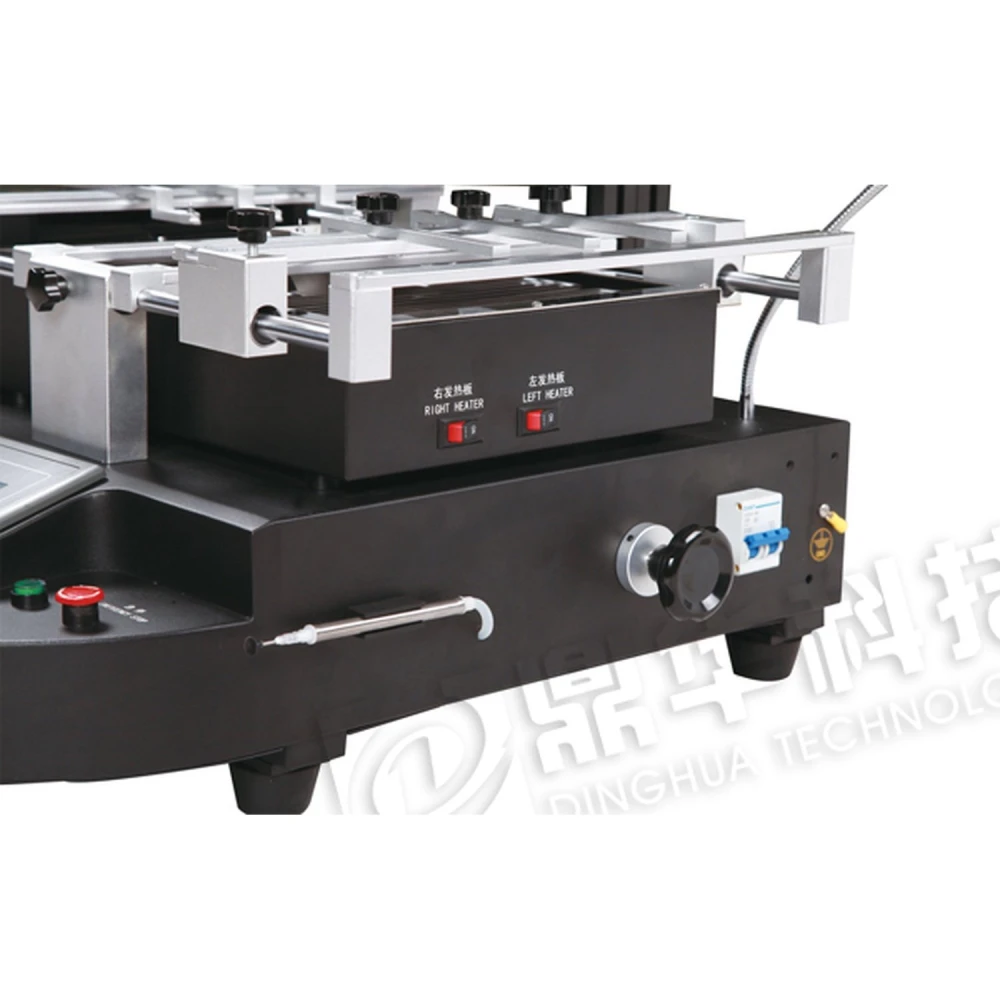

- Funcions addicionals: Sistema d’alarma sonora abans d’acabar el desoldat i soldat, càmera d’alta resolució i monitor integrat.
Especificacions tècniques
- Potència total: 4800W
- Alimentació: AC220V ±10%, 50/60Hz
- Dimensions: 800 mm (alto) x 900 mm (ancho) x 950 mm (profunditat)
- Peso neto: 45 kg
- Sensor de temperatura extern: 1
Usos típics
Aquesta estació és ideal per a tècnics i professionals que necessiten fer reballing, soldadura i reparació de xips BGA en plaques electròniques amb alta precisió i rapidesa. El seu control avançat i les funcions de seguretat la fan adequada per a entorns industrials i tallers especialitzats.
Compatibilitat
Compatible amb una àmplia varietat de plaques PCB i xips BGA, la Dinghua DH-B1-C s’adapta a diferents mides i configuracions gràcies al seu suport ajustable i al control de temperatura precís.
- Tres escalfadors independents: aire calent superior (800W), aire calent inferior (1200W) i infraroig (2700W).
- Pantalla tàctil HD amb control PLC per configurar perfils de temperatura il·limitats.
- Ventilador de flux creuat per a un refredament ràpid i prevenció de deformacions.
- Suport V-groove ajustable per a un posicionament precís de plaques PCB.
- Control de temperatura amb termoparell tipus K i precisió de ±2°C.
- Compatible amb plaques PCB de fins a 500x400 mm i xips BGA de fins a 180x80 mm.
- Sistema d’alarma sonora abans d’acabar processos de soldat i desoldat.
- Certificació CE amb interruptor d’emergència i apagada automàtica.
Preguntes i respostes dels clients
Quins avantatges ofereix la combinació de calefacció per aire calent i per infrarojos a l’estació reballing Dinghua Dh-B1-C?
La combinació d’aire calent i calefacció per infrarojos permet un control tèrmic més precís i adaptable segons el tipus de PCB i xip. L’aire calent facilita l’enfocament localitzat, mentre que l’infraroig ajuda a escalfar tota l’àrea inferior de la placa, reduint el risc de deformacions i punts freds. Això millora l’eficiència del procés de reballing i redueix defectes per estrès tèrmic.
Quines són les dimensions físiques, el pes i el contingut de la caixa en adquirir l’estació?
L’estació Dinghua Dh-B1-C fa 800 mm de profunditat, 900 mm d’amplada i 950 mm d’alçada, amb un pes net de 45 kg. Típicament inclou la pròpia estació, un joc de broquets ajustables, suport universal per a PCB, sensor de temperatura extern, accessoris de fixació i manual d’usuari. És recomanable confirmar l’inventari exacte amb el distribuïdor.
És compatible amb totes les plaques i xips BGA, i quins límits físics admet?
Aquesta estació admet plaques de circuit imprès (PCB) amb mida màxima de 500 x 400 mm i mínima de 22 x 22 mm. Admet xips BGA des de 2 x 2 mm fins a 80 x 80 mm, amb una separació mínima de xip de 0,15 mm, cosa que cobreix la majoria d’aplicacions electròniques estàndard i d’alta densitat, tot i que xips o plaques fora d’aquests rangs no seran compatibles.
Quin manteniment preventiu es recomana per assegurar la durabilitat i el funcionament òptim de l’estació?
Es recomana la neteja periòdica dels filtres d’aire i ventiladors, la verificació i substitució dels broquets si estan obstruïts o danyats, la revisió de les connexions elèctriques i la calibració del sensor tipus K per assegurar la precisió tèrmica. A més, cal comprovar l’absència de pols als components òptics de la càmera i el monitor, i utilitzar la funció d’apagat automàtic en situacions d’emergència.
Quines mesures de seguretat incorpora i quina certificació normativa compleix aquesta estació?
El model Dh-B1-C compta amb certificació CE europea, integra un interruptor d’emergència i un sistema d’apagat automàtic davant anomalies, així com alarmes acústiques abans d’acabar els cicles de soldadura i desoldadura. Aquestes mesures minimitzen els riscos de sobreescalfament i permeten una resposta ràpida davant incidents.
Quina és la potència total de l’Estació Reballing Dinghua DH-B1-C?
La potència total és de 4800W, distribuïda entre tres escalfadors independents.
Quines mides de plaques PCB suporta aquesta estació?
Suporta plaques PCB amb mida màxima de 500x400 mm i mínima de 22x22 mm.
L’estació compta amb funcions de seguretat?
Sí, té certificació CE, interruptor d’emergència i apagada automàtica en cas d’emergència.
Es pot ajustar la posició del suport per a plaques?
Sí, el suport V-groove és ajustable en qualsevol direcció amb una fixació universal externa.
Quin tipus de control de temperatura utilitza?
Utilitza un termoparell tipus K amb control en circuit tancat per a una precisió de ±2 graus.
