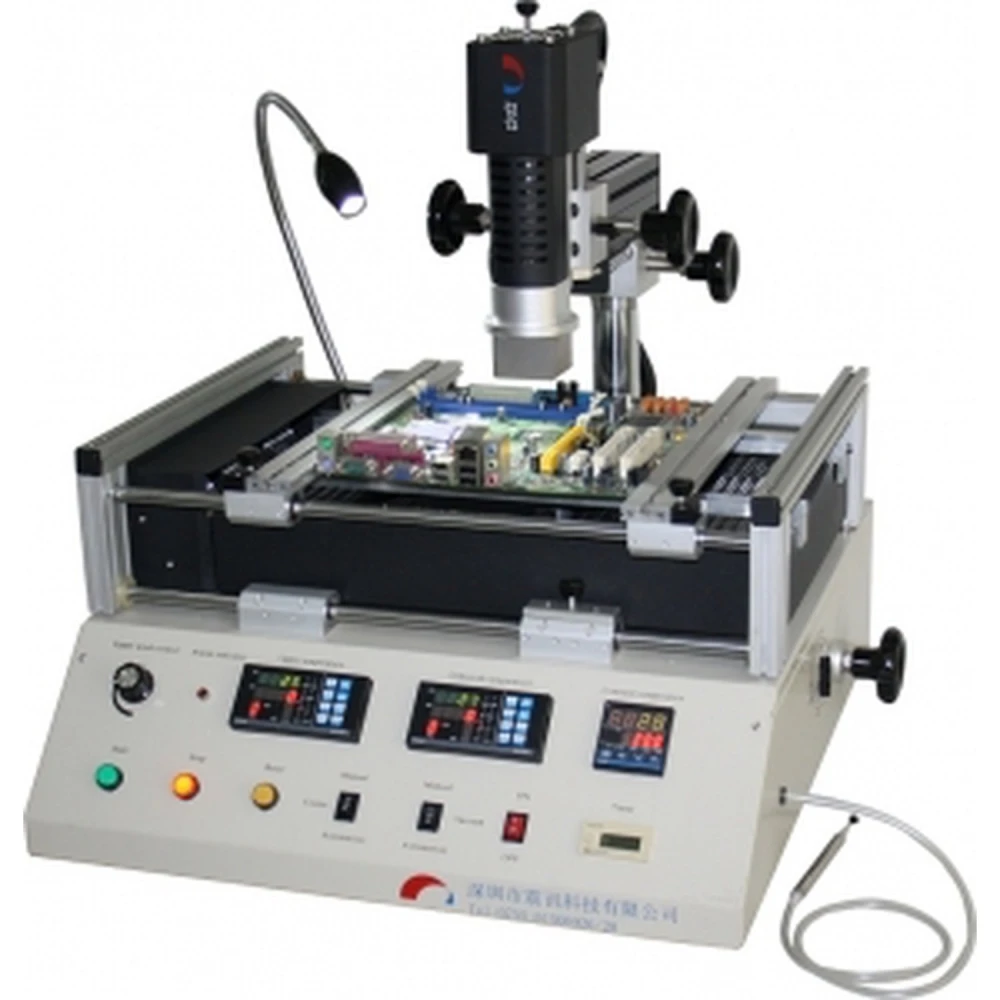

Estació reballing Zhenxun ZX-C2: precisió professional per a BGA
Marca: ZHENXUN
IVA inclòs (Sense IVA: 1.200,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 1.393,92 € | -4% |
| 10+ | 1.364,88 € | -6% |
| 20+ | 1.306,80 € | -10% |
L’Estació Reballing Zhenxun ZX-C2 és una eina professional dissenyada per al reballing i la reparació de components BGA en plaques PCB. El seu sistema avançat de control tèrmic independent en tres zones garanteix una precisió excepcional durant el procés de soldadura i dessoldadura, oferint resultats fiables i d’alta qualitat.
Característiques clau:
- Control de temperatura independent en tres zones per a un ajust més precís.
- Escalfadors superior i inferior fabricats amb materials d’alta qualitat que regulen amb exactitud el flux i la temperatura de l’aire calent.

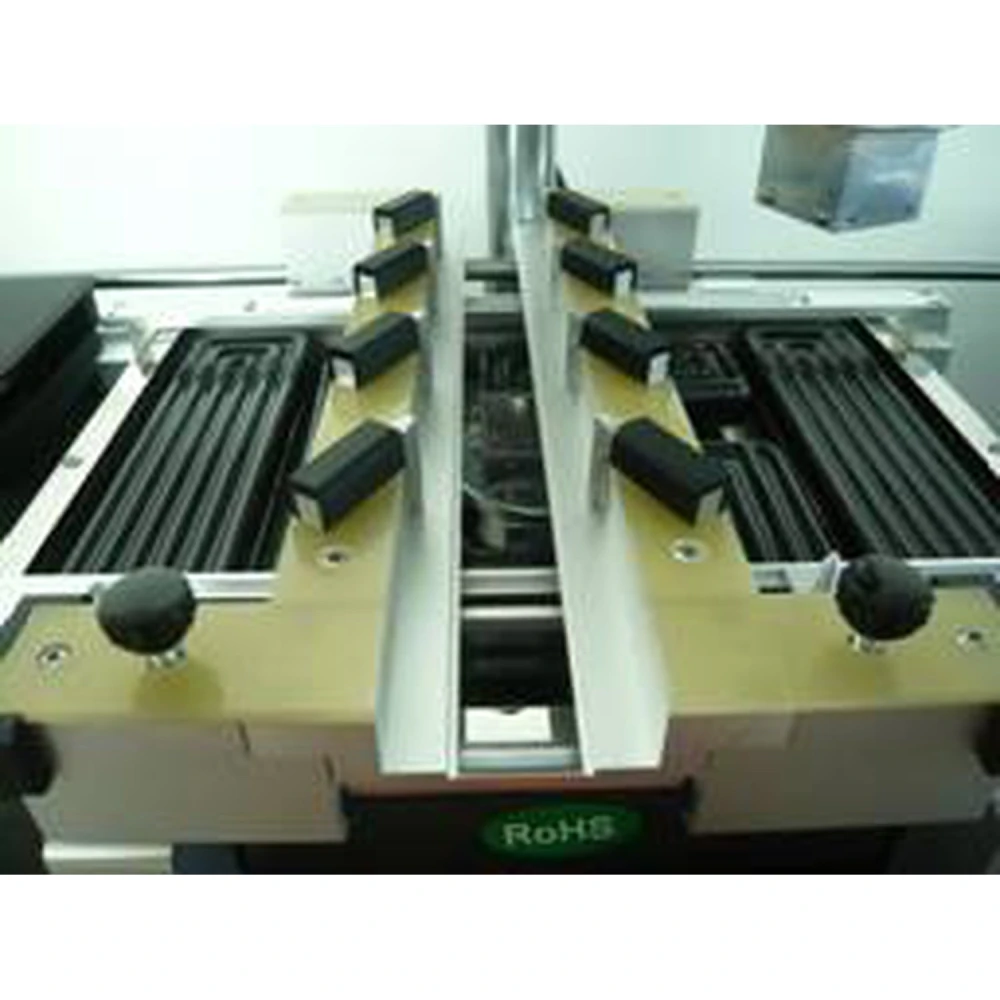

- Placa d’escalfament per infrarojos per a un preescalfament eficient.
- Control de temperatura segmentat en 8 nivells per a pujada i baixada, amb capacitat per desar fins a 10 corbes de temperatura personalitzades.
- Protecció contra sobretemperatura en les dues primeres zones per evitar danys a la placa.
- Ventilador de gran cabal per a un refredament ràpid posterior a la soldadura, prevenint deformacions a la PCB.
- Zona de temperatura ajustable en múltiples direccions i rotació de 360 graus per facilitar l’operació.

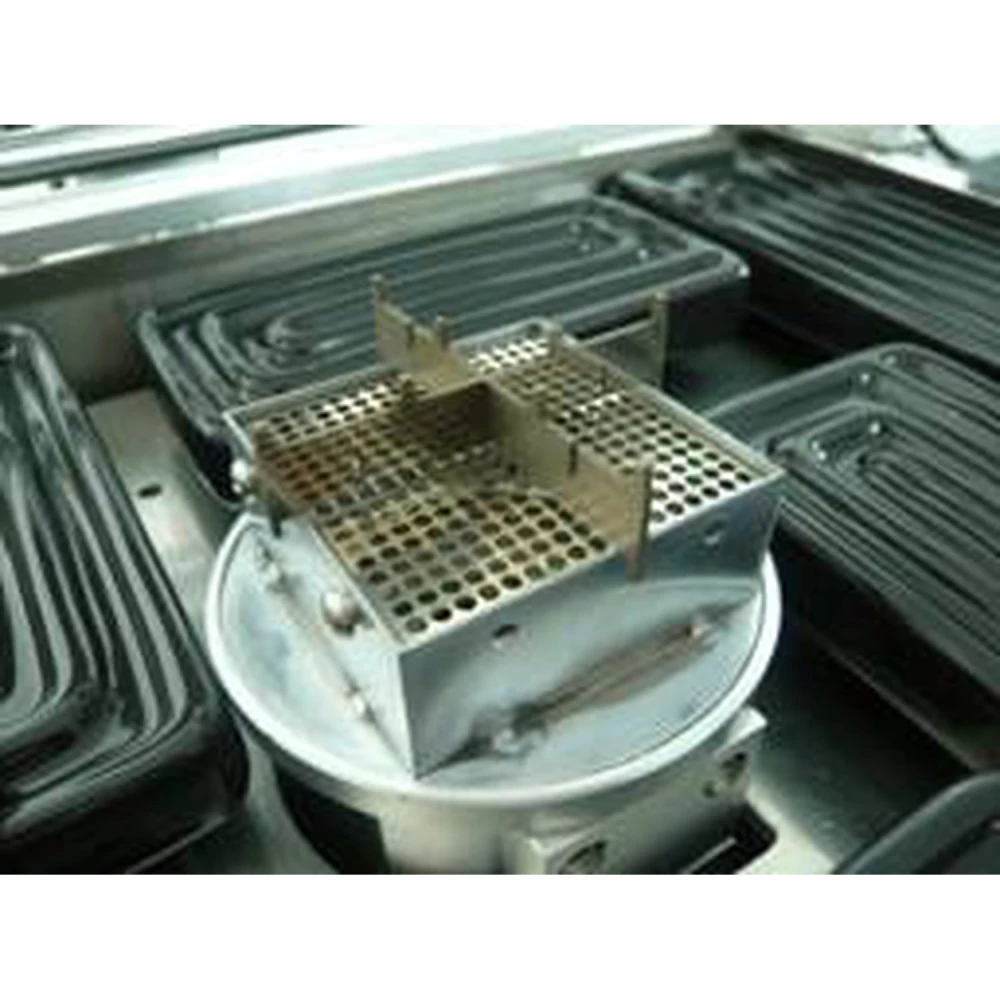

- Broquets d’aire calent intercanviables i rotatius per adaptar-se a diferents mides i tipus de components.

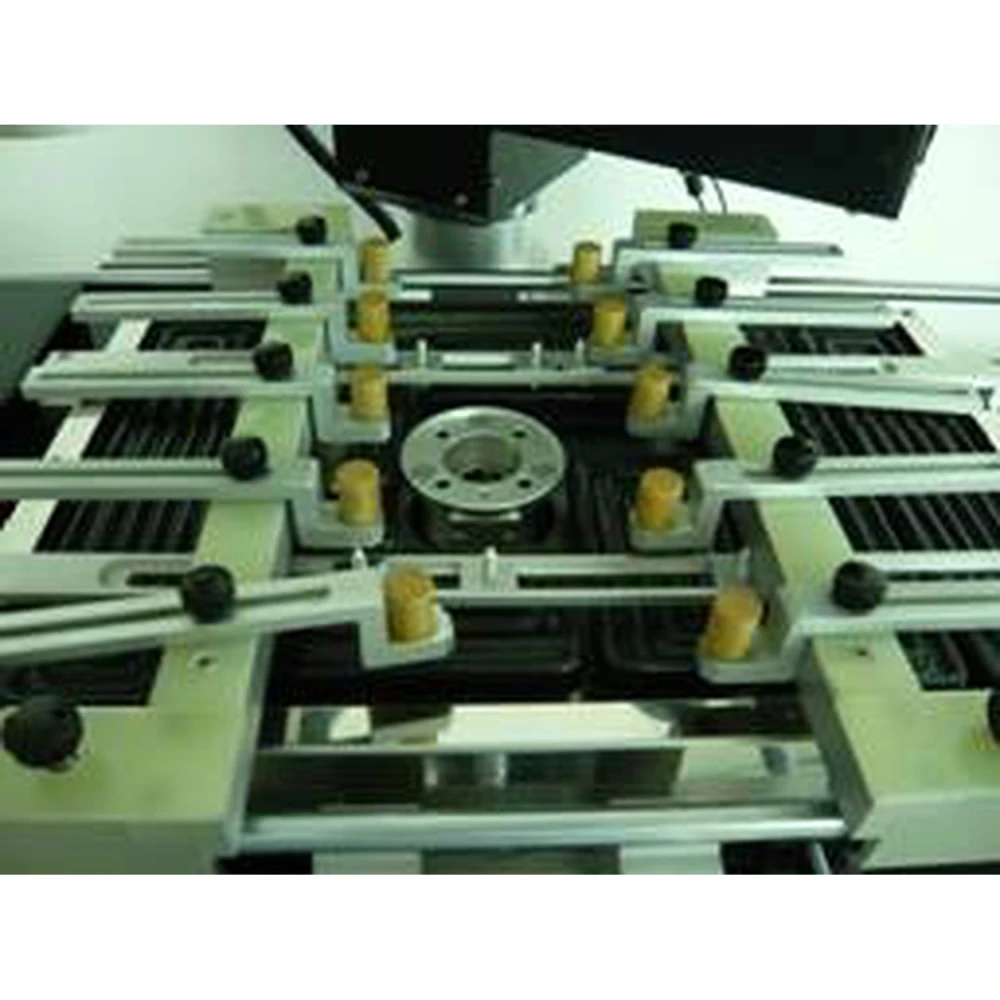

- Mandíbules ajustables per evitar col·lisions amb components durant el procés.

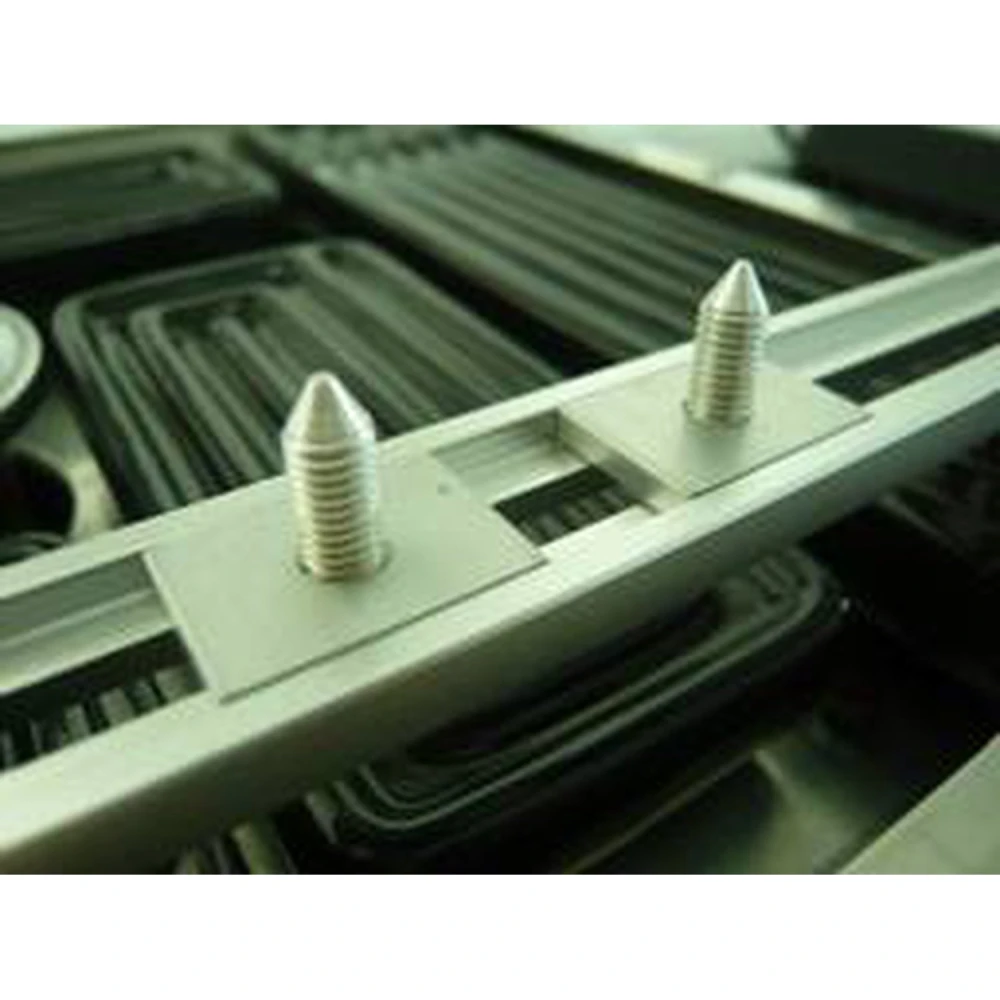

- Suport resistent a altes temperatures per protegir la posició de treball.
- Alarma sonora després de la finalització del procés de soldadura o dessoldadura.
- Bolígraf d’aspiració amb buit manual per a una manipulació segura i còmoda dels BGA.
Especificacions tècniques:
- Mida màxima de PCB: 330 × 320 mm
- Gruix de PCB: 0.1 a 5 mm
- Control de temperatura: Termoparell tipus K amb control PID en circuit tancat
- Mode de posicionament PCB: Extern
- Preescalfament inferior: Infraroig de 2400W
- Escalfadors principals (superior + inferior): Aire calent 800W + 800W
- Font d’alimentació: Monofàsica 220V, 50/60Hz, 4.0KVA
- Dimensions: 550 × 530 × 550 mm
- Pes aproximat: 37 kg
Usos típics: Aquesta estació és ideal per a tècnics i professionals que fan reparacions i manteniment de plaques electròniques amb components BGA, CBGA i altres tipus d’encapsulats. El seu disseny permet treballar amb plaques de diferents mides i gruixos, facilitant la reparació en sectors com les telecomunicacions, la informàtica i l’electrònica industrial.
Compatibilitat: Compatible amb una àmplia varietat de PCBs i components BGA, incloent-hi grans BGA i CBGA. El seu sistema d’ajust i els broquets intercanviables permeten adaptar-se a diferents requeriments de treball.
Actualment el producte està fora d’estoc. Recomanem consultar alternatives o contactar amb el nostre equip per rebre assessorament personalitzat.
- Control tèrmic independent en tres zones per a una màxima precisió
- Escalfadors superior i inferior amb regulació exacta de temperatura i flux d’aire
- Placa d’escalfament per infrarojos per a un preescalfament eficient
- Emmagatzematge de fins a 10 corbes de temperatura personalitzades
- Protecció contra sobretemperatura a les zones principals
- Ventilador d’alta capacitat per a un refredament ràpid i segur de la PCB
- Zona de temperatura ajustable i rotativa 360° per a més comoditat
- Broquets d’aire calent intercanviables i rotatius
- Mandíbules ajustables per evitar danys en components
- Bolígraf d’aspiració manual per a una manipulació segura de BGA
Preguntes i respostes dels clients
Quins beneficis ofereix el sistema de control de temperatura de tres zones independents a l’estació de reballing Zhenxun ZX-C2 davant d’estacions d’una sola zona?
El sistema de tres zones independents permet un control més precís i gradual de l’escalfament en diferents àrees de la PCB, reduint el risc de deformació del substrat i de sobreescalfament de components sensibles. Això es tradueix en una millor qualitat de retraball BGA i una menor probabilitat de danys per temperatura, davant de sistemes d’una sola zona on la calor és menys dirigida.
Quines són les dimensions i el pes de l’estació, així com la mida màxima de PCB que admet?
La Zhenxun ZX-C2 admet PCB de fins a L330 × W320 mm i gruixos de 0,1 a 5 mm. El pes i les dimensions externes de l’estació no s’especifiquen a la documentació principal, però solen rondar els 30-40 kg i dimensions aproximades de 60 × 50 × 50 cm. Es recomana consultar el manual detallat del fabricant si la mida és crítica per al vostre entorn de treball.
La Zhenxun ZX-C2 requereix alguna configuració elèctrica especial o és compatible amb voltatges estàndard?
Aquest model normalment funciona a 220 V~240 V AC, 50/60 Hz, estàndard per a la majoria de tallers europeus i llatinoamericans. El consum típic està entre 3.000 i 4.000 W. És fonamental verificar la compatibilitat de voltatge abans de connectar-la, especialment en regions amb xarxes de 110 V, on caldria un transformador adequat.
Quins procediments de manteniment es recomanen per assegurar la durabilitat i l’exactitud tèrmica de l’estació?
Es recomana la neteja regular dels broquets i de les zones de ventilació, la calibració periòdica dels termoparells (K) i la revisió anual de l’electrònica de control. És important evitar l’acumulació de pols que afecti els ventiladors i comprovar possibles fuites de calor. Aquestes accions mantenen la precisió tèrmica i prolonguen la vida útil de l’equip.
Hi ha compatibilitat o limitacions per treballar amb PCB de diferents gruixos i quins marges s’admeten?
La ZX-D2 permet treballar amb PCB d’entre 0,1 mm i 5 mm de gruix, cobrint la majoria de plaques de consum i professionals. Cal ajustar els suports i la corba tèrmica per a gruixos extrems i assegurar-se que les dimensions (fins a 500 × 300 mm) no superin l’àrea útil.
Quina és la mida màxima de PCB que pot gestionar l’estació reballing Zhenxun ZX-C2?
Pot gestionar PCBs de fins a 330 mm de llarg per 320 mm d’ample.
Quin tipus de control de temperatura utilitza aquesta estació?
Utilitza un control PID en circuit tancat amb termoparell tipus K per a una regulació precisa.
L’estació té protecció contra sobretemperatura?
Sí, compta amb disseny de protecció contra sobretemperatura a les dues primeres zones d’escalfament.
Quins accessoris inclou per a la manipulació de components BGA?
Inclou un bolígraf d’aspiració manual per agafar i manipular components BGA de manera segura i còmoda.
Està disponible actualment per a la compra?
Actualment el producte està fora d’estoc. Recomanem contactar per consultar alternatives o terminis de reposició.
