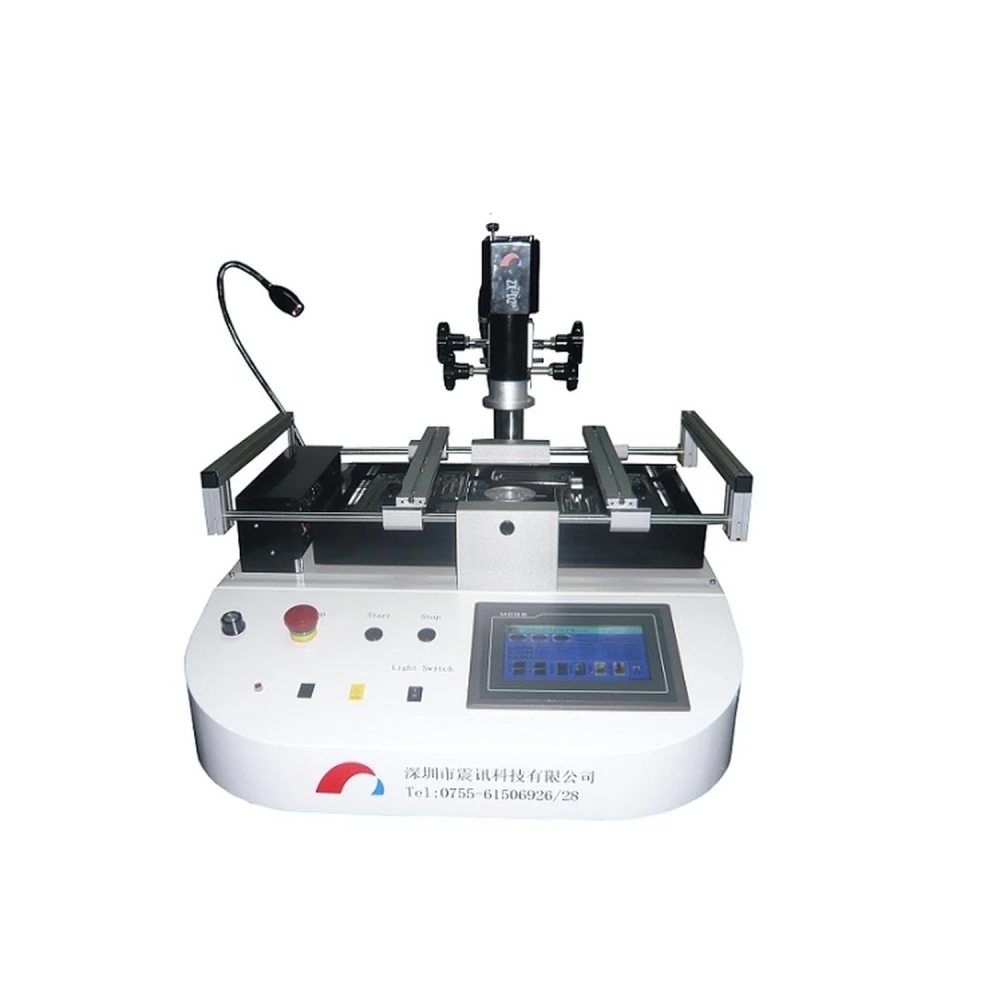

Estació reballing Zhenxun ZX-D2 per a soldadura BGA professional
Marca: ZHENXUN
IVA inclòs (Sense IVA: 1.450,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 1.684,32 € | -4% |
| 10+ | 1.649,23 € | -6% |
| 20+ | 1.579,05 € | -10% |
L’estació reballing Zhenxun ZX-D2 és una eina professional dissenyada per al reballing i la reparació de components BGA en plaques de circuit imprès (PCB). Aquesta estació destaca pel seu sistema de control de temperatura avançat i pel seu disseny robust, que garanteix precisió i estabilitat durant el procés de soldadura.
Característiques principals:
- Interfície d’usuari amb PLC que mostra la temperatura real de tres zones i permet exportar perfils de temperatura.
- Tres zones de temperatura independents: escalfador superior i inferior amb aire calent, i una zona de preescalfament per infrarojos.
- Control de temperatura en 9 segments ascendents i descendents, amb capacitat per emmagatzemar fins a 40 perfils de temperatura.
- Sistema PID independent per a cada zona, assegurant un control més estable i precís del procés d’escalfament.
- Suport a la zona d’escalfament inferior i infraroja per evitar la deformació de la zona de soldadura.
- Ventilador de refrigeració després de la soldadura per assegurar un acabat òptim a la placa PCB.
- Protecció amb contrasenya per als paràmetres del perfil de temperatura, garantint seguretat i control.
- Inclou diversos broquets d’aire calent en diferents mides, amb opció de personalització segons requisits específics.
- Bomba de buit integrada, eliminant la necessitat de fonts de gas externes.
Especificacions tècniques:
- Tamaño máximo de PCB: 500 × 300 mm
- Grosor de PCB: 0.1 a 5 mm
- Control de temperatura: Termopar tipo K con control PID en circuito cerrado
- Modo de posicionamiento de PCB: Exterior
- Precalentamiento inferior: Infrarrojo de 2400W
- Calentadores principales (superior e inferior): Aire caliente de 800W + 800W
- Fuente de alimentación: Monofásica 220V, 50/60Hz, 4.0KVA
- Dimensiones: 650 × 700 × 550 mm
- Peso aproximado: 47 kg
Usos típicos:
Aquesta estació és ideal per a tècnics i professionals que treballen en la reparació i el manteniment de plaques electròniques amb components BGA. La seva capacitat per controlar amb precisió la temperatura en múltiples zones la fa adequada per a processos de reballing, soldadura i desoldadura, garantint resultats d’alta qualitat i minimitzant el risc de danys a les plaques.
Compatibilitat:
Compatible amb plaques PCB de mida i gruix especificats, i adequada per a una àmplia varietat de components BGA. La bomba de buit integrada facilita la manipulació sense necessitat d’equips addicionals de gas.
- Interfície PLC amb control i visualització de la temperatura en tres zones
- Tres zones d’escalfament independents: aire calent i preescalfament per infrarojos
- Emmagatzematge de fins a 40 perfils de temperatura amb control PID
- Suport per evitar la deformació a la zona de soldadura
- Ventilador de refrigeració per millorar l’acabat de la soldadura
- Bomba de buit integrada, sense necessitat de fonts de gas externes
- Inclou múltiples broquets d’aire calent, personalitzables
- Capacitat per a plaques PCB de fins a 500×300 mm i gruix de 0.1 a 5 mm
- Font d’alimentació monofàsica 220V, 4.0KVA
- Dimensions compactes i pes aproximat de 47 kg
Preguntes i respostes dels clients
Quins avantatges ofereix el sistema de control per zones independents respecte a estacions de reballing d’una sola zona?
La Zhenxun ZX-D3 compta amb tres zones d’escalfament controlades de manera independent (superior, inferior i preescalfament per infrarojos), cosa que permet una gestió tèrmica més precisa. Això redueix l’estrès tèrmic i el risc de danys en PCB o components, i ofereix més flexibilitat per ajustar perfils tèrmics en diferents treballs. En comparació, els sistemes d’una sola zona poden presentar variacions de temperatura menys controlades, augmentant el risc de defectes en soldadures BGA.
Quines són les dimensions màximes del PCB que admet l’estació i quines limitacions pràctiques es poden trobar?
L’estació admet PCB de fins a 500 mm de llarg per 300 mm d’ample, i un gruix entre 0,1 i 5 mm. Cal tenir en compte l’espai addicional necessari per al maneig i l’alineació; a més, treballar al límit màxim pot dificultar l’accés visual i augmentar la inèrcia tèrmica, per la qual cosa en plaques grans es recomana optimitzar els perfils de temperatura i utilitzar accessoris de suport.
Quin tipus d’alimentació elèctrica requereix i quines consideracions d’instal·lació elèctrica s’han de tenir en compte?
Funciona amb alimentació monofàsica de 220 V, 50/60 Hz, i un consum màxim de 4,0 kVA. És essencial assegurar-se que la instal·lació elèctrica suporti el corrent nominal (~18,2 A), preferiblement amb línia dedicada i proteccions contra sobrecàrrega. No és apta per a xarxes elèctriques amb tensió diferent, tret d’utilitzar transformadors adequats.
Quins protocols de manteniment es recomanen per a l’estació i quant afecta això la seva vida útil?
El manteniment bàsic inclou la neteja regular dels broquets i filtres d’aire, la revisió del sistema de buit i la verificació periòdica de la calibració dels termoparells PID. El compliment d’aquests protocols minimitza el desgast prematur i ajuda a mantenir la precisió tèrmica, allargant la vida útil de la màquina i reduint incidències durant el reballing.
Quins mecanismes de seguretat incorpora l’estació i compleix alguna normativa reconeguda?
Inclou protecció per contrasenya en paràmetres crítics, refrigeració automàtica posterior al cicle de soldadura i aïllament tèrmic en zones de contacte. No s’especifica certificació CE, UL ni altres normatives internacionals en la documentació proporcionada; per a entorns industrials subjectes a inspecció normativa, pot ser necessària una verificació addicional del fabricant o del distribuïdor.
Quina mida màxima de PCB admet l’estació reballing Zhenxun ZX-D2?
Admet plaques PCB de fins a 500×300 mm de mida.
Quin tipus de control de temperatura utilitza aquesta estació?
Utilitza un control PID amb termoparell tipus K en circuit tancat per a un control precís.
L’estació necessita una font de gas externa?
No, compta amb una bomba de buit integrada, de manera que no necessita fonts de gas externes.
Quants perfils de temperatura pot emmagatzemar l’estació?
Pot emmagatzemar fins a 40 perfils de temperatura diferents.
Quins mètodes d’escalfament utilitza l’estació?
Utilitza aire calent per a l’escalfament principal superior i inferior i un escalfament per infrarojos per al preescalfament inferior.
