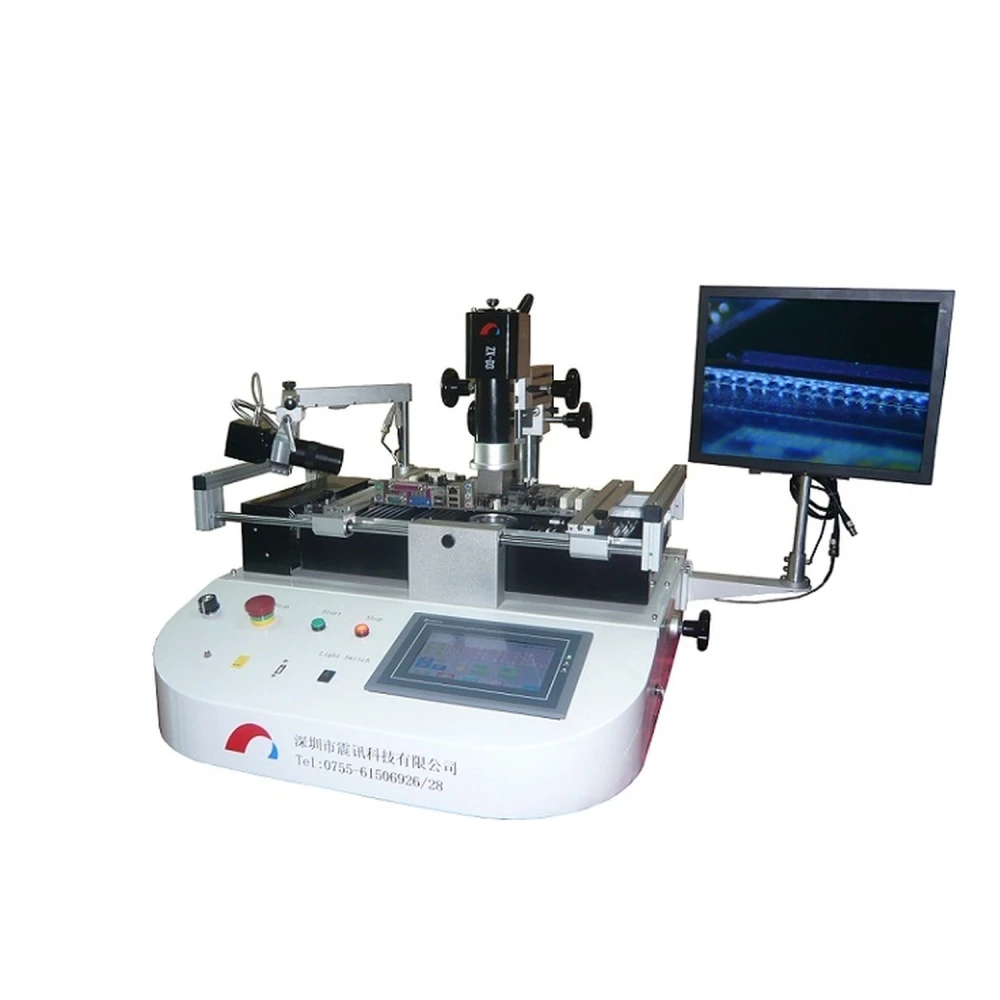

Estació reballing Zhenxun ZX-D3 professional per a treballs BGA precisos
Marca: ZHENXUN
IVA inclòs (Sense IVA: 1.600,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 1.858,56 € | -4% |
| 10+ | 1.819,84 € | -6% |
| 20+ | 1.742,40 € | -10% |
Estació Reballing Zhenxun ZX-D3
L’estació reballing Zhenxun ZX-D3 és un equip professional dissenyat per a la reparació i soldadura de components BGA amb precisió i eficiència. Aquesta estació destaca per la seva tecnologia avançada que permet un control exacte de la temperatura en tres zones independents i un monitoratge visual del procés de soldadura.
Característiques principals:
- Interfície d’usuari PLC que mostra la temperatura real en tres zones i permet exportar perfils tèrmics.
- Càmera CCD integrada per supervisar el procés de fusió de les boles de soldadura.
- Tres zones de temperatura independents: escalfadors superior i inferior amb aire calent i zona de preescalfament per infrarojos.
- Control de temperatura en 9 segments per a pujada i baixada, amb capacitat per emmagatzemar fins a 40 perfils tèrmics.
- Sistema PID independent per a cada zona, garantint estabilitat i precisió en l’escalfament.
- Suport per evitar deformacions a la zona de soldadura durant el preescalfament i l’escalfament.
- Ventilador de refrigeració per assegurar la qualitat de la soldadura després del procés.
- Protecció amb contrasenya per als paràmetres del perfil tèrmic.
- Inclou diversos broquets d’aire calent de diferents mides, amb opció de personalització.
- Bomba de buit integrada, eliminant la necessitat de fonts externes de gas.
Especificacions tècniques:
- Tamaño máximo de PCB: 500 x 300 mm
- Grosor de PCB: 0.1 a 5 mm
- Control de temperatura: Termopar tipo K con control PID en circuito cerrado
- Modo de posicionamiento PCB: Externo
- Precalentamiento inferior: Infrarrojo de 2400W
- Calentadores principales (superior e inferior): Aire caliente de 800W cada uno
- Alimentación eléctrica: Monofásica 220V, 50/60Hz, 4.0 KVA
- Dimensiones: 650 x 700 x 550 mm (Largo x Ancho x Alto)
- Peso aproximado: 57 kg
Usos típicos:
Aquesta estació és ideal per a tallers de reparació electrònica i producció que requereixen fer reballing i soldadura de components BGA amb alta precisió i repetibilitat. El seu sistema de control avançat i monitoratge visual faciliten processos complexos i milloren la qualitat del treball.
Compatibilitat:
Compatible amb plaques de circuit imprès de diversos mides i gruixos dins de les especificacions indicades. El seu sistema de broquets intercanviables permet adaptar-se a diferents tipus de components BGA.
Nota important: Actualment el producte està esgotat. Us recomanem consultar alternatives o contactar amb el nostre equip per a assessorament personalitzat.
- Control de temperatura en tres zones independents amb sistema PID
- Càmera CCD per a monitoratge en temps real del procés de soldadura
- Bomba de buit integrada sense necessitat de fonts externes de gas
- Capacitat per emmagatzemar fins a 40 perfils tèrmics amb protecció per contrasenya
- Preescalfament per infrarojos i escalfadors d’aire calent per a màxima precisió
Preguntes i respostes dels clients
Quin és el rang de temperatura operativa i la precisió del control tèrmic del forn?
El forn funciona típicament en un rang de 100 °C a 350 °C, amb una desviació màxima de ±5 °C segons les especificacions del fabricant. El control tèrmic per microprocessador permet executar perfils de temperatura predefinits per a soldadures amb pasta d’estany lead-free i leaded, tot i que pot haver-hi petites desviacions en condicions de càrrega màxima o amb un flux d’aire ambiental elevat.
Quins són els requisits elèctrics i el tipus de connector que necessita aquest forn de reflow?
El Puhui T-962 V2.0 requereix alimentació de xarxa AC de 220 V ±10% (50 Hz), amb un consum màxim de 800 W durant el cicle d’escalfament. L’aparell utilitza un connector de xarxa estàndard europeu tipus Schuko. Per a altres voltatges o endolls cal un adaptador o una modificació d’acord amb la normativa local.
Quins problemes freqüents poden sorgir durant l’operació i com es poden resoldre?
Entre els problemes més reportats hi ha temperatures inconsistents per manca d’aïllament, olor per vapors de pasta de soldar i fallades al ventilador intern. Es recomana verificar el termosenzor periòdicament, netejar residus, millorar la ventilació del local i, en cas de fallada, contactar amb el distribuïdor per a recanvis. La revisió de soldadures fredes o incompletes pot requerir ajustos en el perfil tèrmic.
Quin manteniment periòdic és recomanable per allargar la vida útil del forn?
Es recomana netejar internament el forn després de cada ús per retirar restes de flux i evitar l’acumulació de vapors corrosius; revisar l’estat del ventilador i dels cables; i comprovar l’ajust tèrmic cada sis mesos. Seguir aquests passos millora la durabilitat i redueix el risc de fallades prematures.
Quins dispositius Apple són compatibles amb l’I-Helicopter i com es fa la connexió?
L’I-Helicopter és compatible amb iPhone, iPad i iPod Touch que disposin d’entrada de mini jack de 3,5 mm i permetin instal·lar l’aplicació I-Helicopter des de l’App Store. No és compatible amb models que no tinguin aquest connector físic (per exemple, iPhone a partir del 7 sense adaptador de jack). La connexió es fa endollant el transmissor inclòs al jack de 3,5 mm del dispositiu.
Quina mida màxima de PCB admet l’estació reballing Zhenxun ZX-D3?
Admet plaques de circuit imprès amb una mida màxima de 500 x 300 mm.
L’estació inclou sistema de monitoratge durant el procés de soldadura?
Sí, compta amb una càmera CCD integrada per supervisar el procés de fusió de les boles de soldadura.
Necessita fonts externes de gas per fer funcionar la bomba de buit?
No, la bomba de buit està integrada i no requereix fonts externes de gas.
Quin tipus de control de temperatura utilitza aquesta estació?
Utilitza termopar tipus K amb control PID en circuit tancat per a un escalfament estable i precís.
L’estació reballing Zhenxun ZX-D3 està disponible actualment?
Actualment el producte està esgotat, però podeu consultar alternatives o contactar amb el nostre equip per a més informació.
