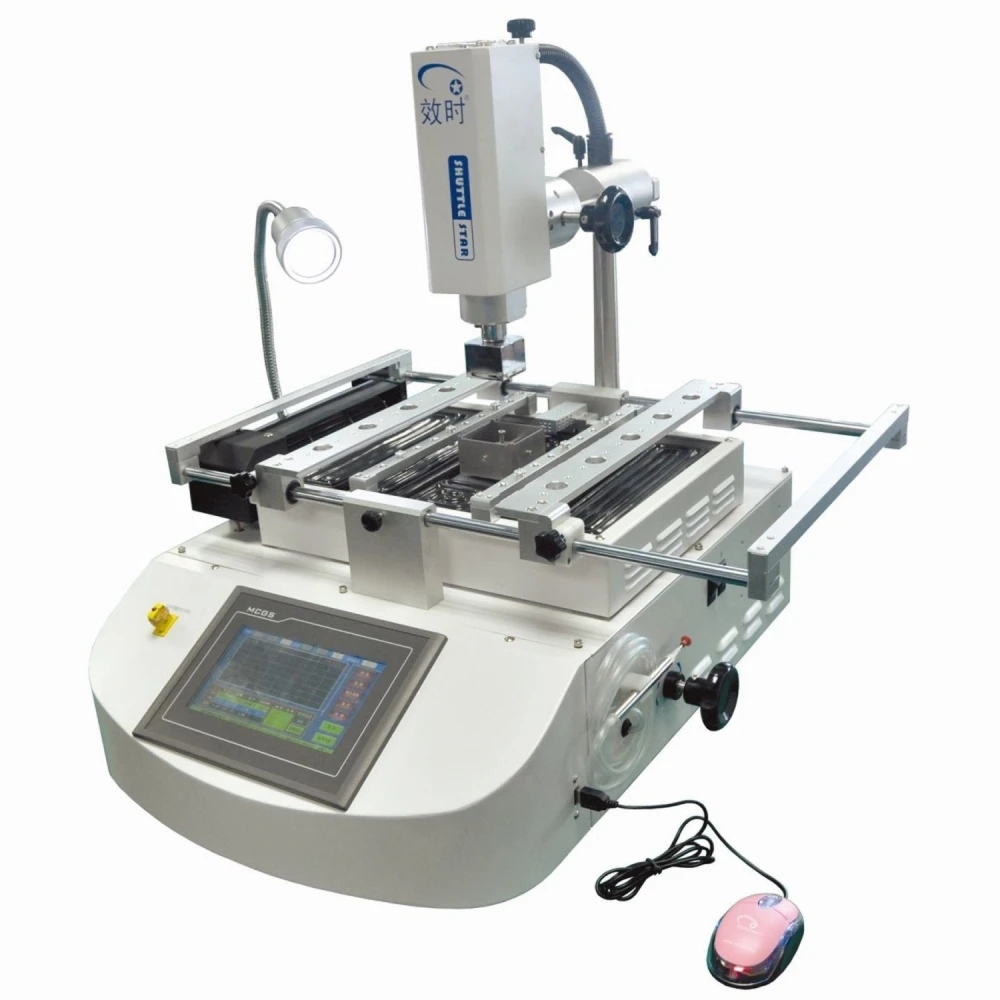

Estació Shuttle Star SP360C V3 per a Reballing BGA amb Control Precís
Marca: Shuttle Star
IVA inclòs (Sense IVA: 1.299,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 1.508,92 € | -4% |
| 10+ | 1.477,48 € | -6% |
| 20+ | 1.414,61 € | -10% |
L’Estació Shuttle Star SP360C V3 és una estació de rework BGA dissenyada per oferir un control precís i eficient en processos de soldadura i desoldadura. La seva tecnologia avançada permet gestionar temperatures altes amb precisió, assegurant resultats òptims en treballs delicats de reparació electrònica.
Aquest equip compta amb un capçal de calefacció mòbil que es desplaça horitzontalment, facilitant l’operació i l’ajust durant el procés. Incorpora un ordinador industrial integrat amb interfície tàctil i control PLC, que mostra en temps real la corba de temperatura, permetent comparar el perfil establert amb el perfil real durant el treball.
La pantalla d’alta definició de 7.2 polzades ofereix una visualització clara i còmoda per a l’usuari, millorant l’experiència de maneig i control. A més, l’estació permet guardar perfils de temperatura il·limitats i analitzar perfils pràctics, amb suport per a entrades en anglès i xinès.
Característiques principals
- Materials de calefacció d’alta qualitat que generen una brisa d’alta temperatura per a un control precís en soldadura i desoldadura.
- Capçal de calefacció mòbil amb desplaçament horitzontal per a una operació senzilla.
- Control PLC amb ordinador industrial integrat i pantalla tàctil de gran mida.
- Visualització en temps real de perfils de temperatura, amb capacitat per guardar i analitzar múltiples perfils.
- Control precís de temperatures en calefactors d’aire calent superiors i inferiors.
- Zona de calefacció infraroja amb temperatura constant a la part inferior per a més seguretat i fiabilitat.
- Suports microajustables per al marc de soldadura BGA que eviten enfonsaments locals.
- Flux creuat potent per refredar l’àrea de calefacció inferior.
- Alarma sonora en finalitzar la soldadura o desoldadura i aspiració manual ajustable per a l’extracció de BGA.
- Suports ajustables per posicionar PCB amb facilitat i rapidesa, compatibles amb accessoris especials per a plaques aliades.
- Broquets de gas calent d’aliatge intercanviables segons necessitats específiques.
- Disseny integrat de màquina i xassís que estalvia espai.
- Actualització de programari via USB per a perfils automàtics futurs.
Especificacions tècniques
- Compatibilitat amb PCB fins a 430x350 mm.
- Compatibilitat amb xips de dimensions màximes 55x55 mm i mínimes 7x7 mm.
- Pes màxim suportat: 80 grams.
- Potència de funcionament: 400 W.
- Calefactor principal: 800 W.
- Calefactor inferior: 800 W.
- Calefactor inferior addicional: 2400 W.
- Dimensions: 650x500x600 mm.
- Pes total: 36 kg.
- Requisits elèctrics: AC 220V, 4KW.
Contingut del paquet
- 1x Estació Shuttle Star RW-SP360C BGA Rework Station.
- 5x Broquets (44, 41, 38, 34, 31).
- 1x Caixa d’eines.
- 1x Joc de claus hexagonals.
- 1x Clip.
- 1x Raspall.
- 1x Broquet d’aspiració.
- 1x Placa d’alumini.
- 2x Broquets d’alumini (gran i petit).
- 1x Cable de temperatura.
- 1x Tela resistent a altes temperatures.
- 1x Manual d’usuari.
Usos típics i compatibilitat
Aquesta estació és ideal per a tècnics i professionals que fan reballing i reparació de components BGA en plaques electròniques. El seu disseny i les seves característiques la fan compatible amb una àmplia varietat de plaques i xips, facilitant treballs de precisió en electrònica avançada.
Gràcies al seu control avançat i als perfils personalitzables, és adequada per a entorns de producció i reparació que requereixen alta fiabilitat i repetibilitat en processos de soldadura.
- Control precís de temperatura per a soldadura i desoldadura BGA
- Capçal de calefacció mòbil amb desplaçament horitzontal
- Pantalla tàctil de 7.2 polzades amb visualització en temps real
- Perfilat i emmagatzematge il·limitat de perfils de temperatura
- Suports microajustables per evitar enfonsaments locals
- Flux creuat potent per a un refredament eficient
- Alarma sonora i aspiració manual ajustable
- Compatibilitat amb PCB fins a 430x350 mm i xips de 7x7 a 55x55 mm
- Potència total de funcionament 400W, amb calefactors de fins a 2400W
- Disseny compacte i integrat que estalvia espai
Preguntes i respostes dels clients
Quins avantatges ofereix el sistema de control per ordinador amb pantalla tàctil respecte als models analògics d’estacions BGA?
El control per ordinador amb pantalla tàctil permet gestionar perfils de temperatura precisos, emmagatzemar i comparar múltiples corbes tèrmiques i millorar la repetibilitat del procés. A diferència dels models analògics, ofereix més precisió en la soldadura/desoldadura i redueix el risc d’errors humans en operar i supervisar en temps real.
Quins requisits d’energia elèctrica, connectivitat i compatibilitat de boquilles requereix l’estació SP360C V3 per funcionar adequadament?
Funciona amb 220 V CA (±10 %), 50/60 Hz i requereix una presa de corrent que suporti almenys 2,5 kW de càrrega. Les boquilles són intercanviables i compatibles amb el sistema modular Shuttle Star, però és recomanable validar el diàmetre abans de comprar recanvis d’altres fabricants.
Com es fa el manteniment preventiu i quina és la vida útil estimada dels components principals de l’estació?
El manteniment inclou la neteja regular de boquilles i filtres, la revisió de connexions elèctriques i una lubricació lleugera de les guies mòbils. Els escalfadors solen tenir una vida útil de 6.000 a 10.000 hores, depenent de l’ús. El display i el PLC solen superar els 5 anys en condicions normals de laboratori o taller.
L’estació compleix normatives internacionals de seguretat i protecció ESD per al seu ús en laboratoris d’electrònica?
Sí, aquesta estació ha estat dissenyada tenint en compte normatives com CE per a seguretat elèctrica i recomanacions ESD pertinents per a equips de rework, tot i que es recomana verificar amb el fabricant la disponibilitat de certificacions específiques segons el país d’ús.
Quina mida màxima de PCB admet l’Estació Shuttle Star SP360C V3?
Admet plaques PCB amb dimensions màximes de 430x350 mm.
Es poden guardar perfils de temperatura a l’estació?
Sí, permet guardar un nombre il·limitat de perfils de temperatura i analitzar-los en temps real.
Què inclou el paquet de l’estació Shuttle Star SP360C V3?
Inclou l’estació RW-SP360C, 5 broquets, caixa d’eines, joc de claus hexagonals, clip, raspall, broquet d’aspiració, plaques d’alumini, cable de temperatura, tela resistent i manual.
Quina potència total es necessita per fer funcionar aquesta estació?
L’estació requereix una potència de funcionament de 400W i una alimentació elèctrica de AC 220V, 4KW.
Es pot actualitzar el programari de l’estació?
Sí, el programari es pot actualitzar via USB per afegir perfils automàtics en el futur.
