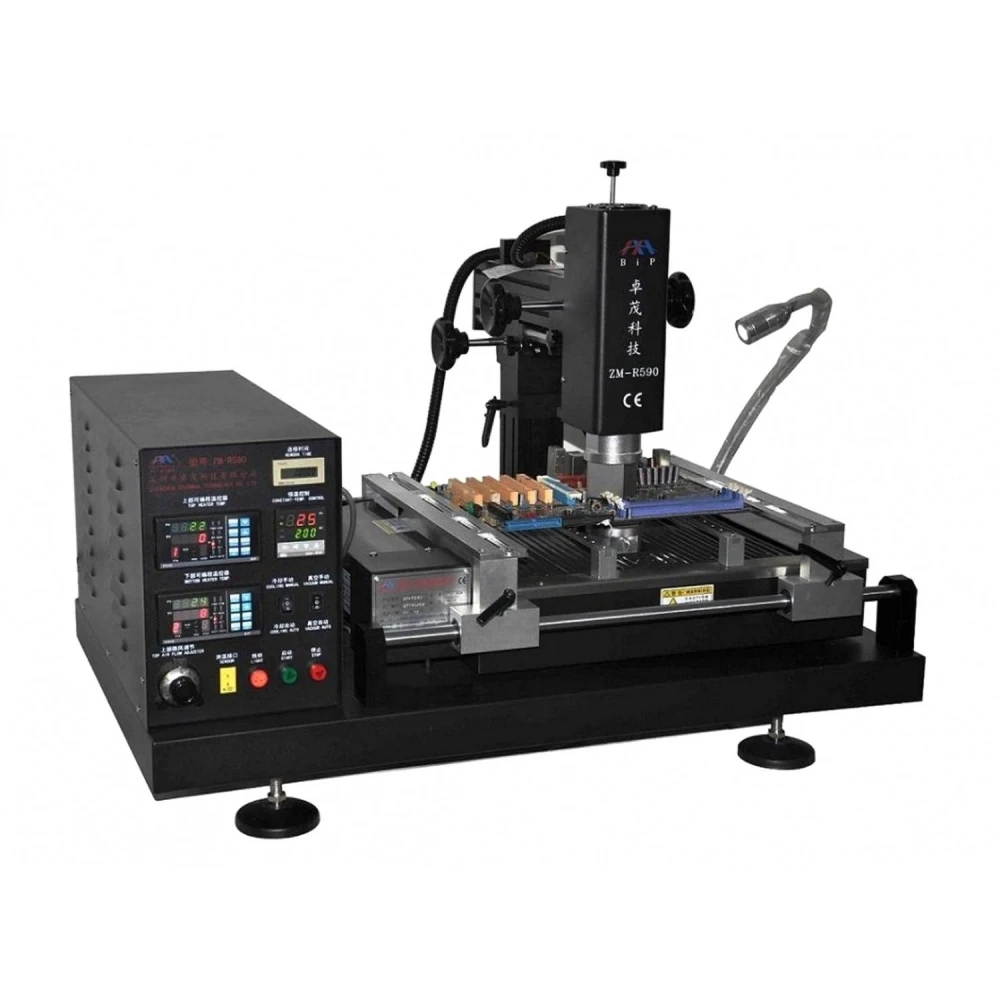

Estació Zhuomao ZM-R590 per a soldadura i reballing BGA d’alta precisió
Marca: Zhuomao
IVA inclòs (Sense IVA: 1.500,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 1.742,40 € | -4% |
| 10+ | 1.706,10 € | -6% |
| 20+ | 1.633,50 € | -10% |
L’Estació Zhuomao ZM-R590 és una eina avançada dissenyada per a professionals de la soldadura i la reparació de dispositius electrònics. Aquesta estació destaca per la seva precisió i versatilitat, combinant tecnologia d’avantguarda per oferir resultats òptims en treballs de reballing BGA i soldadura fina.
Compta amb un sistema de desplaçament lineal que permet ajustos precisos i posicionament ràpid als eixos X, Y i Z, garantint una operació eficient i exacta. El seu controlador de temperatura d’alta precisió incorpora un port sèrie per a PC i un sensor extern, permetent la connexió amb un programari propietari per a un control detallat i personalitzat.
L’estació disposa de tres zones d’escalfament independents: dos escalfadors d’aire calent i una zona de preescalfament per infrarojos (IR), amb control de temperatura dins de ±3 °C. L’escalfador superior és ajustable lliurement, mentre que el segon es pot moure verticalment. A més, l’àrea IR permet ajustar el consum d’energia per adaptar-se a diferents necessitats de soldadura.
Entre els seus accessoris, ofereix diverses boquilles d’aire calent que poden girar 360° i compten amb imants per a una instal·lació i canvi fàcil, fins i tot amb opcions personalitzades. L’estació utilitza un termoparell tipus K importat d’alta precisió amb control en circuit tancat i sistema automàtic de compensació de temperatura.
Per protegir les plaques PCB durant el procés, l’estació inclou un suport en forma de ranura en V amb un accessori flexible que evita deformacions causades per l’escalfament o el refredament. És compatible amb qualsevol mida de paquet BGA, des de 20×20 mm fins a un màxim de 420×390 mm.
L’eficiència es millora gràcies a un potent ventilador de flux creuat que refreda ràpidament la placa PCB. A més, incorpora una bomba de buit interna i una ploma d’aspiració externa per recollir xips amb rapidesa i precisió. En finalitzar els processos de desoldatge i soldadura, l’estació emet alertes anticipades per a més seguretat i control.
Aquest equip compta amb certificació CE, inclou un botó d’aturada d’emergència i un dispositiu de protecció automàtica contra l’apagada en cas d’accidents anormals, a més d’un control doble contra el sobreescalfament per garantir la seguretat de l’usuari i de l’equip.
Especificacions tècniques principals
- Potència total: 4700W
- Escalfador superior: 800W
- Escalfadors inferiors: Segon escalfador 1200W, escalfador IR 2700W
- Alimentació elèctrica: AC220V±10%, 50/60Hz
- Dimensions: 810×500×690 mm
- Posicionament: Ranura en V amb suport ajustable i accessori universal extern
- Control de temperatura: Sensor tipus K, circuit tancat, precisió ±3°
- Mida de PCB compatible: De 20×20 mm a 420×390 mm
- Pes: 45 kg
Usos i compatibilitat
L’Estació Zhuomao ZM-R590 és ideal per a tallers electrònics que requereixen precisió en la soldadura i reparació de components BGA. El seu disseny permet treballar amb una àmplia varietat de mides de plaques i paquets, facilitant tasques de reballing, desoldatge i soldadura amb control tèrmic avançat. És compatible amb programari propietari per a un control detallat i s’adapta a les necessitats de professionals que busquen eficiència i seguretat en els seus processos.
- Control de temperatura d’alta precisió amb sensor tipus K i circuit tancat
- Tres zones d’escalfament independents: dues d’aire calent i una d’infrarojos
- Posicionament ràpid i precís als eixos X, Y, Z amb sistema de desplaçament lineal
- Suport en V ajustable per protegir les PCB i adaptar-se a diferents mides
- Potent ventilador de flux creuat per a un refredament ràpid
- Bomba de buit integrada i ploma d’aspiració externa per a la manipulació de xips
- Boquilles d’aire calent rotatives 360° amb instal·lació magnètica fàcil
- Certificació CE amb sistema d’aturada d’emergència i protecció contra el sobreescalfament
Preguntes i respostes dels clients
Quins avantatges ofereix la triple zona d’escalfament (dues d’aire i una IR) respecte a estacions BGA convencionals?
L’Estació Zhuomao Zm-R590 incorpora dues zones d’escalfament per aire i una per infrarojos (IR), permetent un control optimitzat i segmentat del perfil tèrmic. Això facilita el rework de BGA de diferents mides i evita el sobreescalfament localitzat del PCB. En comparació amb models només d’aire, es redueix la deformació del PCB i millora la taxa d’èxit en soldadura i desoldadura.
Quines són les dimensions i el pes de l’estació? Què inclou el contingut de la caixa?
L’estació té dimensions aproximades de 880 mm (llarg) x 600 mm (ample) x 620 mm (alt) i un pes de 65 kg. El contingut de la caixa normalment inclou l’estació principal, jocs de broquets intercanviables, bomba de buit, bolígraf d’aspiració, accessoris de fixació PCB i manual d’usuari. Pot variar mínimament i puntualment segons el proveïdor.
Quins requisits d’electricitat i compatibilitat presenta la Zm-R590 per a la seva correcta instal·lació?
La Zm-R590 requereix una entrada de 230 V AC, 50/60 Hz, amb un consum màxim de 5500 W. És compatible amb PC per a monitoratge i control mitjançant port sèrie. És crucial assegurar presa de terra i proteccions elèctriques adequades; cal verificar la compatibilitat del port sèrie amb el sistema operatiu abans de la instal·lació.
Quin tipus de manteniment preventiu es recomana per allargar-ne la vida útil i evitar fallades freqüents?
És recomanable inspeccionar i netejar regularment els filtres, verificar l’estat dels broquets i revisar la calibració de termoparells i sensors. Cal evitar l’acumulació de pols a les zones de ventilació i comprovar anualment l’estat del sistema de buit. El manteniment adequat redueix incidències com errors de temperatura o fallades d’aspiració.
Quins sistemes de seguretat incorpora i quina normativa compleix l’estació per a ús en tallers professionals?
L’equip incorpora botó de parada d’emergència, apagat automàtic davant d’incidents, doble sistema de protecció contra sobreescalfament i alarmes visuals/sonores. Compta amb certificació CE, complint la normativa europea per a equips elèctrics de laboratori i tallers (seguretat elèctrica i compatibilitat electromagnètica).
Quines mides de PCB admet l’Estació Zhuomao ZM-R590?
Admet plaques PCB des d’una mida mínima de 20×20 mm fins a un màxim de 420×390 mm.
L’estació permet controlar la temperatura mitjançant programari?
Sí, compta amb un port sèrie per a PC i es pot connectar a un programari propietari per a un control precís de la temperatura.
Quin tipus de protecció de seguretat inclou l’estació?
Inclou aturada d’emergència, apagada automàtica en casos anormals i doble protecció contra el sobreescalfament.
Quina potència té l’estació en total i per zones d’escalfament?
La potència total és de 4700W, amb 800W a l’escalfador superior, 1200W al segon escalfador i 2700W a l’escalfador infraroig.
L’Estació Zhuomao ZM-R590 està disponible actualment?
Actualment el producte està esgotat. Es recomana consultar per a futures reposicions.
