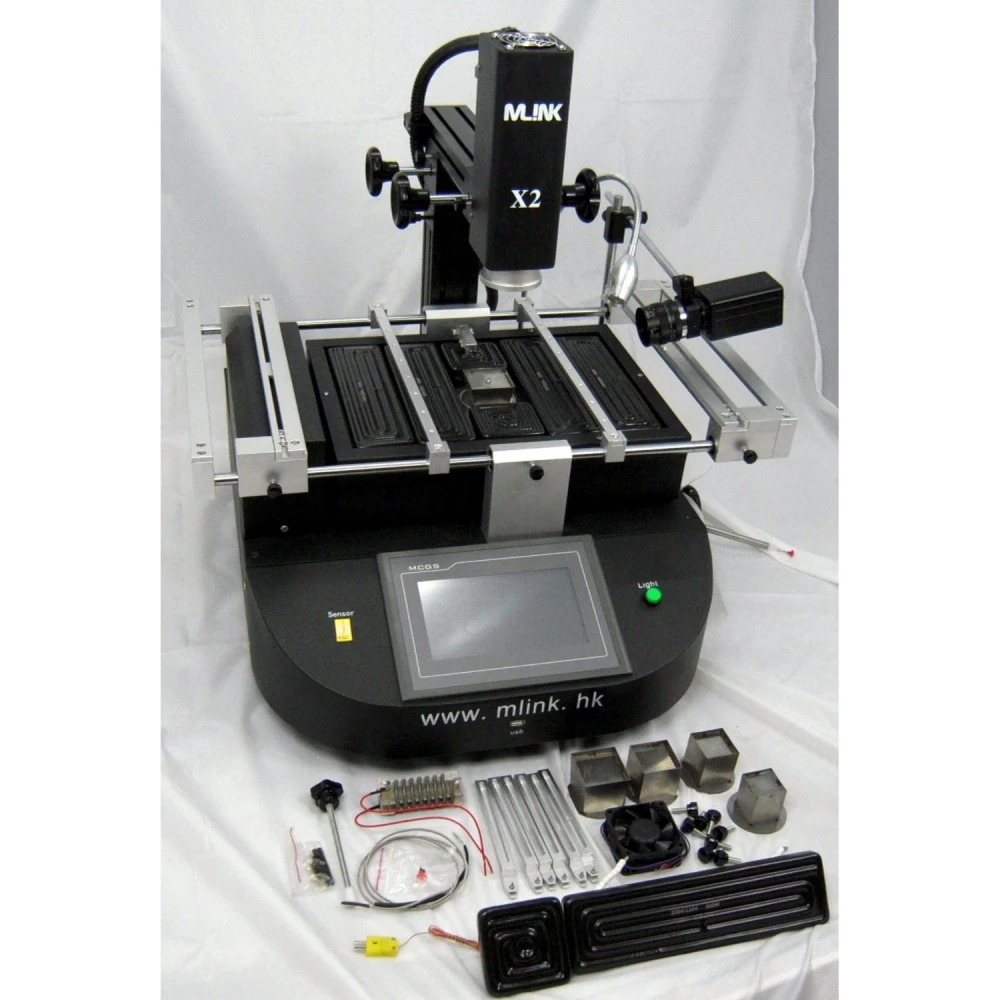

Estación de soldadura Mlink X2 con cámara para trabajos profesionales de electrónica
Marca: Mlink
IVA inclòs (Sense IVA: 1.229,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 1.427,61 € | -4% |
| 10+ | 1.397,86 € | -6% |
| 20+ | 1.338,38 € | -10% |
La estación de soldadura Mlink X2 con cámara es una herramienta profesional diseñada para realizar soldaduras y desoldaduras de componentes electrónicos con alta precisión y eficiencia. Ideal para trabajos de reparación y reballing BGA, esta estación ofrece un control avanzado de temperatura y posicionamiento para garantizar resultados óptimos.
Características principales:
- Posicionamiento preciso: Equipado con un sistema de deslizamiento liner que permite ajustes precisos en los ejes X, Y y Z, facilitando el posicionamiento rápido y exacto de los componentes.
- Pantalla táctil de alta definición: Control PLC con pantalla táctil de Taiwán que permite guardar múltiples perfiles, protección por contraseña y funciones de modificación, además de análisis instantáneo de curvas de temperatura.
- Calentamiento independiente en tres zonas: Cuenta con tres áreas de calentamiento independientes: dos calentadores de aire caliente (800W y 1200W) y un calentador infrarrojo (2700W) para pre-calentamiento, con control de temperatura dentro de ±3 °C.
- Boquillas de aire caliente rotativas: Boquillas que giran 360° con imán para fácil instalación y cambio, personalizables según necesidad.
- Control de temperatura avanzado: Termopar tipo K de alta precisión con control en circuito cerrado y compensación automática, gestionado por un módulo PLC para un control exacto.
- Sistema de posicionamiento para PCB: Ranura en V con soporte flexible para proteger la placa durante el calentamiento y enfriamiento, compatible con cualquier tamaño de paquete BGA.
- Enfriamiento rápido: Ventilador de flujo cruzado potente para acelerar el enfriamiento de la placa y mejorar la eficiencia del trabajo.
- Bomba de vacío integrada: Incluye bomba de vacío y pluma de succión externa para manipulación rápida de chips.
- Sistema de alarma y seguridad: Alarma tras finalizar soldadura o desoldadura, certificación CE, parada de emergencia y protección automática contra sobrecalentamiento y fallos eléctricos.
- Sistema de visión CCD: Permite un control visual preciso del proceso de soldadura y desoldadura BGA, asegurando la calidad y exactitud del trabajo.
Especificaciones técnicas:
| # | Parámetro | Detalle |
|---|---|---|
| 1 | Potencia total | 4800W |
| 2 | Calentador superior | 800W |
| 3 | Calentador inferior | Segundo calentador 1200W, tercer calentador IR 2700W |
| 4 | Alimentación eléctrica | AC 220V ±10%, 50/60Hz |
| 5 | Dimensiones | 635 × 600 × 560 mm |
| 6 | Posicionamiento | Ranura en V, soporte para PCB ajustable en todas direcciones con fijación universal externa |
| 7 | Control de temperatura | Sensor tipo K, circuito cerrado, precisión ±3°C |
| 8 | Tamaño PCB compatible | Mínimo 20 × 20 mm, máximo 410 × 370 mm |
| 9 | Selección eléctrica | Módulo de control de temperatura sensible + pantalla táctil de Taiwán + PLC Delta |
| 10 | Peso neto | 50 kg |
Usos típicos:
- Reparación y reballing de chips BGA en placas electrónicas.
- Soldadura y desoldadura de componentes electrónicos en electrónica de consumo y automoción.
- Procesos que requieren control preciso de temperatura y posicionamiento para evitar daños en PCB.
- Aplicaciones profesionales en talleres de reparación electrónica y centros de servicio técnico.
Compatibilidad: Compatible con placas PCB de tamaños variados desde 20×20 mm hasta 410×370 mm y con cualquier tamaño de paquete BGA, ideal para electrónica avanzada y trabajos de precisión.
Nota importante: Actualmente este producto está fuera de stock. Puedes solicitar notificación para ser informado cuando vuelva a estar disponible.
- Posicionamiento preciso en ejes X, Y, Z con ajuste rápido
- Pantalla táctil de alta definición con control PLC y perfiles guardables
- Tres zonas de calentamiento independientes con control ±3 °C
- Boquillas de aire caliente rotativas 360° con imán para fácil cambio
- Termopar tipo K con control en circuito cerrado y compensación automática
- Ranura en V con soporte flexible para proteger PCB durante el proceso
- Ventilador de flujo cruzado para enfriamiento rápido de la placa
- Bomba de vacío integrada y pluma de succión para manipulación rápida
- Alarma y sistema de seguridad con parada de emergencia y protección doble
- Sistema de visión CCD para control visual durante soldadura y desoldadura
Preguntes i respostes dels clients
Quins són els principals avantatges de treballar amb l’Estació Mlink X2 respecte a altres estacions de rework BGA similars?
L’Estació Mlink X2 destaca pel seu sistema de lliscament lineal als eixos X, Y i Z, que permet ajustos de precisió i posicionament ràpid. Inclou una pantalla tàctil d’alta definició per a un control intuïtiu, gestió de perfils i protecció mitjançant contrasenya. Ofereix tres zones de calefacció independents amb control de temperatura fi (tolerància ±3 °C) i anàlisi immediata de la corba tèrmica, millorant la repetibilitat i permetent perfilar processos segons el component. En comparació amb alternatives, sol facilitar canvis ràpids de boquilla i ajustos de calefacció, optimitzant temps i reduint errors de manipulació.
Quines dimensions i pes aproximat té l’Estació Mlink X2 i què inclou la caixa en comprar-la?
Les especificacions de dimensions i pes exactes poden tenir lleugeres variacions segons el lot, però aquest tipus d’equip generalment té una base d’aproximadament 600 mm x 500 mm i una alçada propera als 500 mm, amb un pes al voltant dels 30-40 kg. El contingut típic de la caixa inclou l’estació principal, càmera integrada, boquilles per a aire calent (diverses mides), cable d’alimentació, joc d’eines accessòries per a manipulació de BGA, manual i kit bàsic de manteniment. És aconsellable confirmar els llistats actualitzats amb el distribuïdor.
A quin voltatge i requisits elèctrics s’ha de connectar l’Estació Mlink X2?
L’Estació Mlink X2 sol funcionar amb una alimentació estàndard de 220 V CA, 50/60 Hz, i requereix una presa amb connexió a terra i capacitat per suportar consums superiors a 2 kW en pic, depenent dels calefactors activats. No és compatible amb presa de 110 V sense un transformador adequat. L’ús d’un estabilitzador de voltatge és recomanable per protegir l’electrònica de control.
Quin és el manteniment preventiu necessari per garantir la vida útil i la precisió de l’estació?
Es recomana la neteja periòdica dels rails lineals i dels sistemes de moviment per evitar l’acumulació de pols o residus, la verificació de l’estat de les boquilles i l’ajust/manteniment anual dels sensors de temperatura. El filtratge d’aire i la comprovació visual dels cables i connexions d’alimentació prevenen fallades prematures. És clau utilitzar només recanvis originals i respectar el calendari suggerit pel fabricant.
Quines limitacions tècniques presenta quant a mides màximes i mínimes de components BGA que pot manipular?
L’Estació Mlink X2 permet manipular una àmplia gamma de components BGA, generalment suportant encapsulats des de 5 mm x 5 mm fins a plaques completes d’uns 400 mm x 400 mm. Tanmateix, el límit exacte depèn de les boquilles subministrades i de la capacitat del sistema de desplaçament i subjecció. Manipular components significativament més petits o més grans fora d’aquest rang pot requerir accessoris especials.
L’estació Mlink X2 amb càmera està disponible per comprar?
Actualment l’estació de soldadura Mlink X2 amb càmera està esgotada. Pots sol·licitar un avís per ser informat quan torni a estar disponible.
Quines mides de PCB admet l’estació Mlink X2?
Admet plaques PCB des d’una mida mínima de 20×20 mm fins a un màxim de 410×370 mm, compatible amb qualsevol mida de paquet BGA.
Quins sistemes de control de temperatura té l’estació?
Compta amb un sensor tipus K d’alta precisió amb control en circuit tancat i compensació automàtica, gestionat per un mòdul PLC per a un control exacte dins de ±3 °C.
L’estació inclou sistema de visió per a soldadura?
Sí, disposa d’un sistema de visió CCD que permet fer judicis precisos sobre el procés de soldadura i desoldadura BGA.
Quines mesures de seguretat ofereix l’estació?
Inclou certificació CE, parada d’emergència, protecció automàtica contra sobreescalfament i apagada automàtica en cas d’accident.
