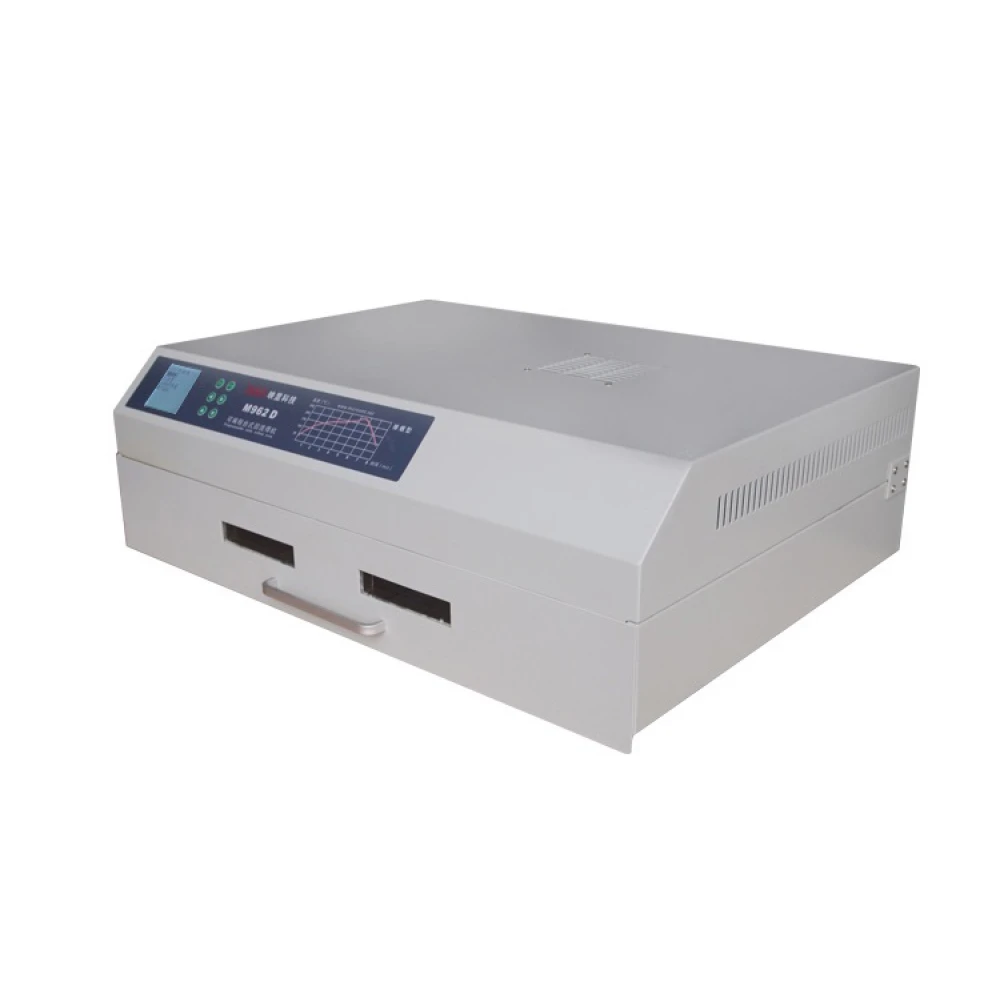

Horno de Reflujo por Infrarrojos INSA M962D con Control Automático y Alta Precisión
Marca: Puhui
IVA inclòs (Sense IVA: 680,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 789,89 € | -4% |
| 10+ | 773,43 € | -6% |
| 20+ | 740,52 € | -10% |
Descripción del producto:
El horno de reflujo por infrarrojos INSA M962D es un equipo avanzado diseñado para automatizar el proceso de soldadura de componentes electrónicos SMD y BGA. Controlado por microcomputadora, este horno ofrece un proceso de soldadura completo y automático, facilitando la operación y asegurando resultados precisos y uniformes gracias a su tecnología de radiación infrarroja rápida combinada con circulación de aire.
Características clave:
- Área de soldadura amplia: Su zona efectiva de soldadura es de 400 x 650 mm, permitiendo trabajar con placas de gran tamaño y aumentando la versatilidad del equipo.
- Ocho perfiles de temperatura programables: Permite seleccionar y memorizar diferentes ondas de temperatura para adaptarse a distintos tipos de soldadura y materiales, incluyendo funciones de calentamiento y enfriamiento controladas.
- Potencia elevada: Cuenta con una potencia nominal de 3300W que asegura un calentamiento rápido y uniforme en todo el proceso.

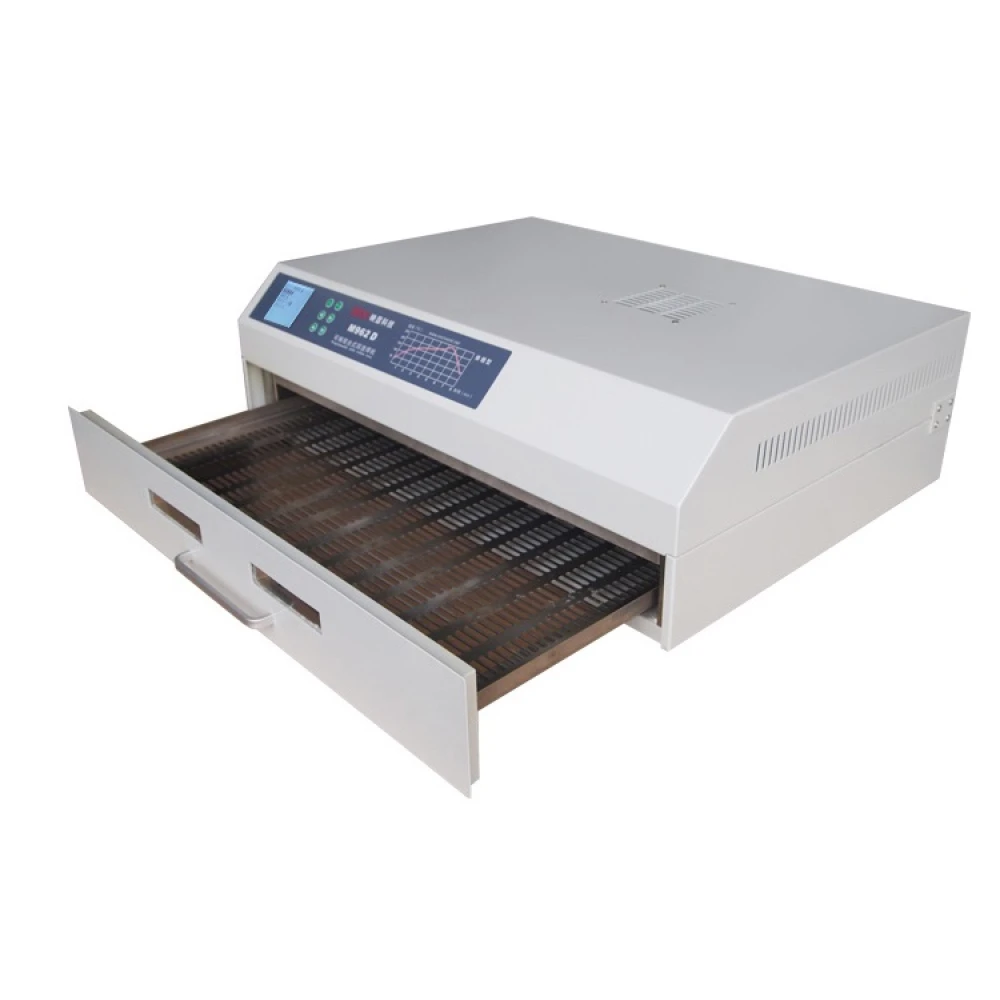

- Diseño ergonómico y funcional: Incluye una bancada tipo cajón para facilitar la supervisión visual durante la soldadura. Su interfaz amigable permite un manejo sencillo incluso para operadores sin experiencia.
- Funciones especiales: Soporta procesos de soldadura, secado, conservación de calor, enfriamiento rápido y retrabajo, ideal para componentes como CHIP, SOP, PLCC, QFP y BGA.
- Compatibilidad eléctrica: Funciona con suministro de AC110V a AC220V, 50-60Hz, adaptándose a diferentes entornos de trabajo.
Aplicaciones típicas:
Este horno es ideal para empresas y talleres que requieren soldadura de alta precisión en producción en serie o lotes pequeños. Es especialmente útil para soldadura sin plomo en doble cara, reballing de BGA, envejecimiento térmico de placas PCB y mantenimiento general de circuitos electrónicos.
Instrucciones de uso resumidas:
- Colocar el producto a soldar en la bancada y cerrar el cajón.

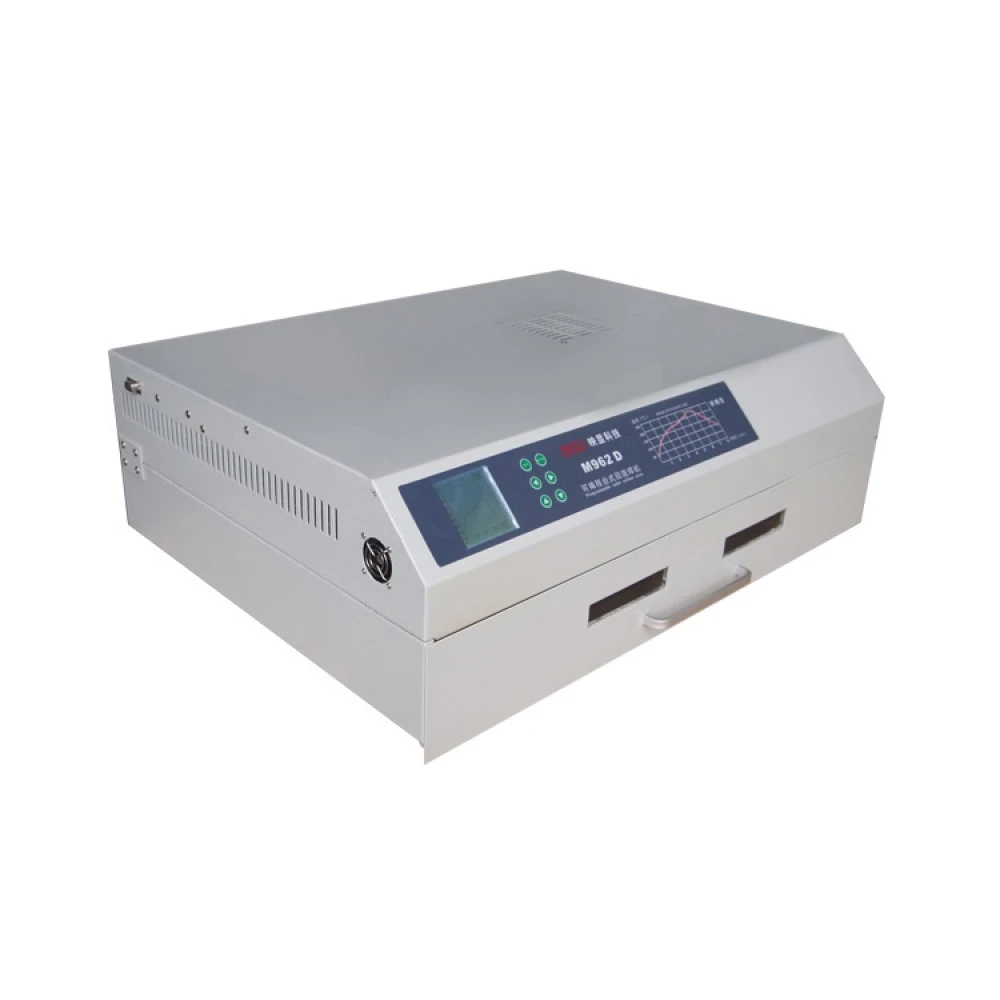

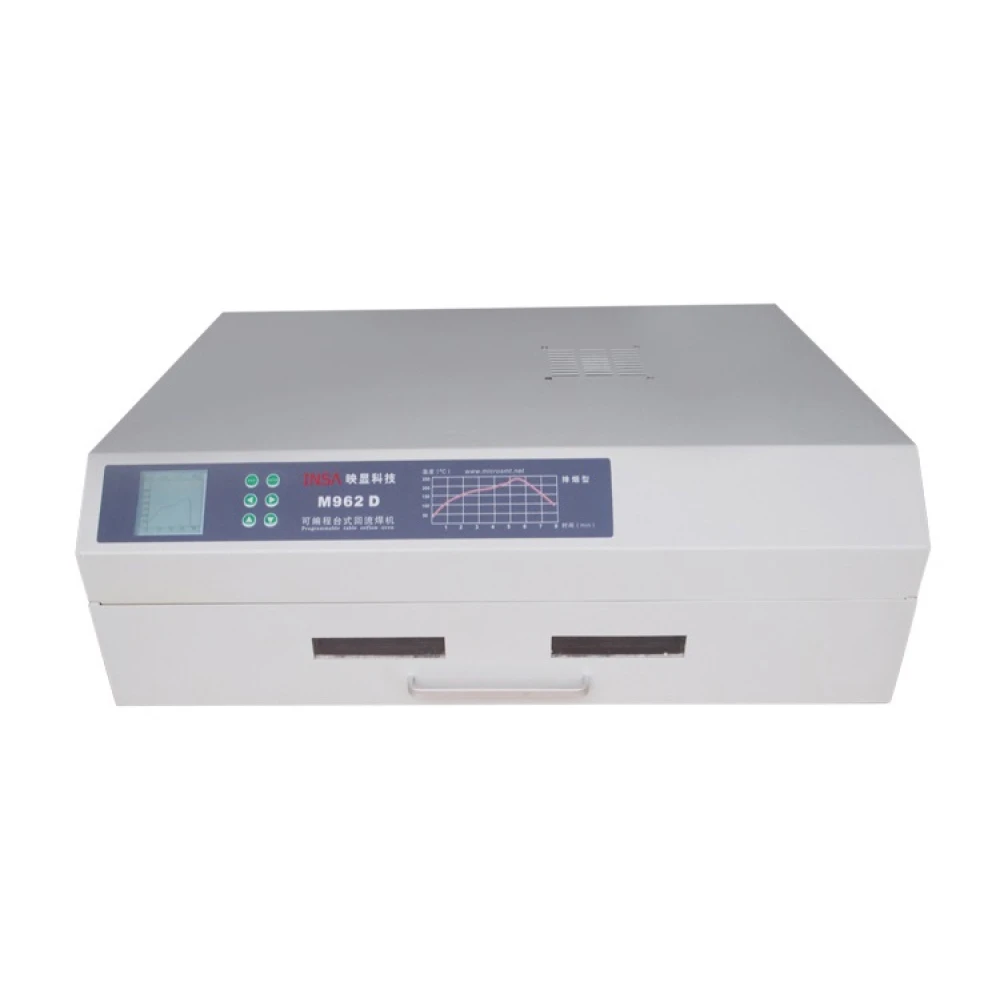

- Seleccionar el perfil de temperatura adecuado desde el menú LCD, disponible en varios idiomas incluyendo español.
- Iniciar el ciclo automático de soldadura con seguimiento visual a través de la ventana del horno.
- Al finalizar, el horno realiza un enfriamiento automático para asegurar la calidad del soldado.
- En caso de imperfecciones, se puede realizar un retrabajo usando la función de calentamiento adicional.
Consejos para un uso óptimo:
- Precalentar el horno en ambientes fríos o con alta humedad para mejorar la calidad de la soldadura.
- Evitar soldar componentes con blindajes metálicos o que soporten temperaturas inferiores a 250°C.
- Para mejorar la calidad, colocar una placa PCB adicional de 10x10 cm bajo la pieza a soldar cuando se trabaja con BGA.
Mantenimiento diario:
- Mantener limpia la bancada y la ventana de observación.
- No apagar el horno inmediatamente después de su uso; esperar a que se enfríe completamente.

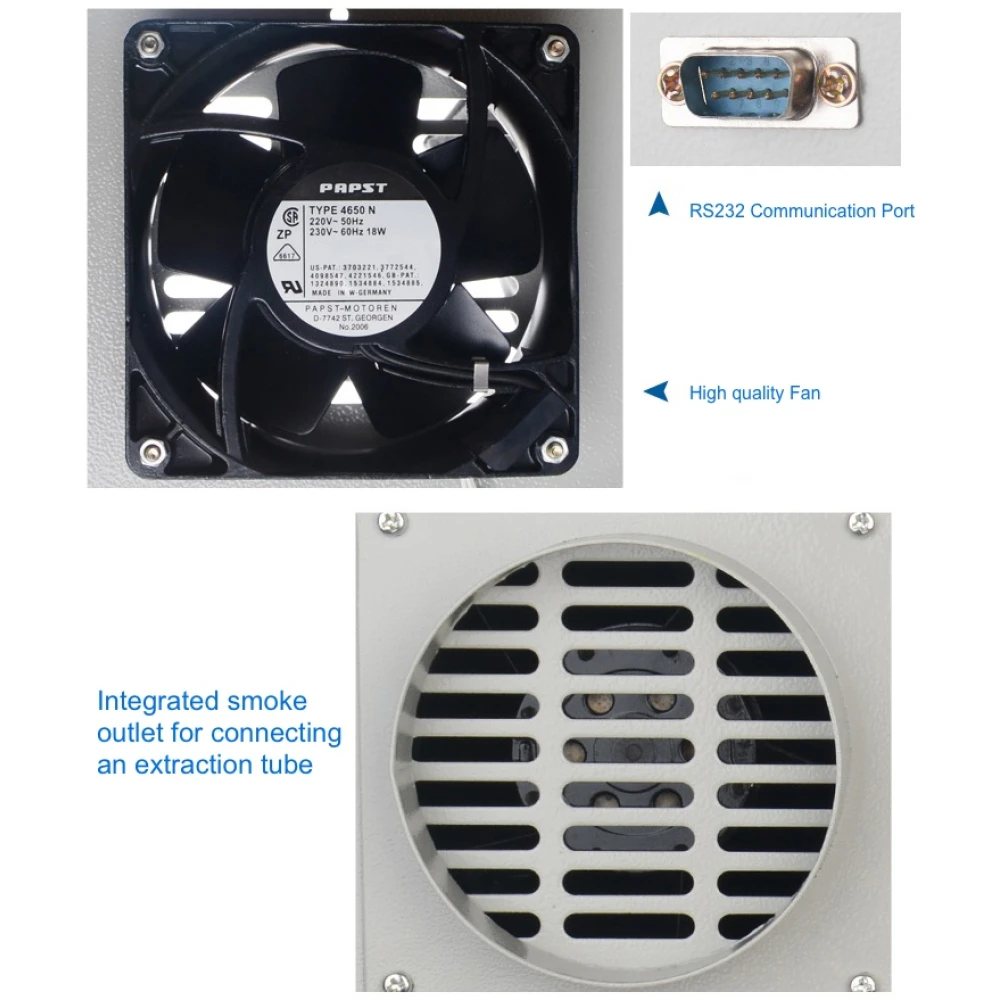

- Asegurar una buena ventilación del equipo durante su funcionamiento.
- Desconectar el equipo si no se va a usar por períodos prolongados.
Disponibilidad: Actualmente este producto está fuera de stock y se vende solo bajo pedido.
El horno de reflujo por infrarrojos INSA M962D es una solución confiable y eficiente para procesos de soldadura electrónica que requieren precisión y control automatizado.
- Área de soldadura máxima efectiva de 400x650 mm para mayor versatilidad
- Ocho perfiles de temperatura programables para diferentes tipos de soldadura
- Potencia nominal de 3300W con calentamiento rápido y uniforme
- Interfaz amigable con pantalla LCD y menú multilingüe
- Funciones de soldadura, secado, conservación de calor y enfriamiento rápido
- Compatible con componentes CHIP, SOP, PLCC, QFP y BGA
- Diseño con bancada tipo cajón para supervisión visual durante el proceso
- Suministro eléctrico AC110V~AC220V / 50~60Hz adaptable a diversos entornos
- Ideal para producción en serie y lotes pequeños en empresas y talleres
- Mantenimiento sencillo con recomendaciones para prolongar vida útil
Preguntes i respostes dels clients
Quins avantatges ofereix el sistema de calefacció per infrarojos davant dels forns de reflow per convecció tradicionals en el model INSA M962d?

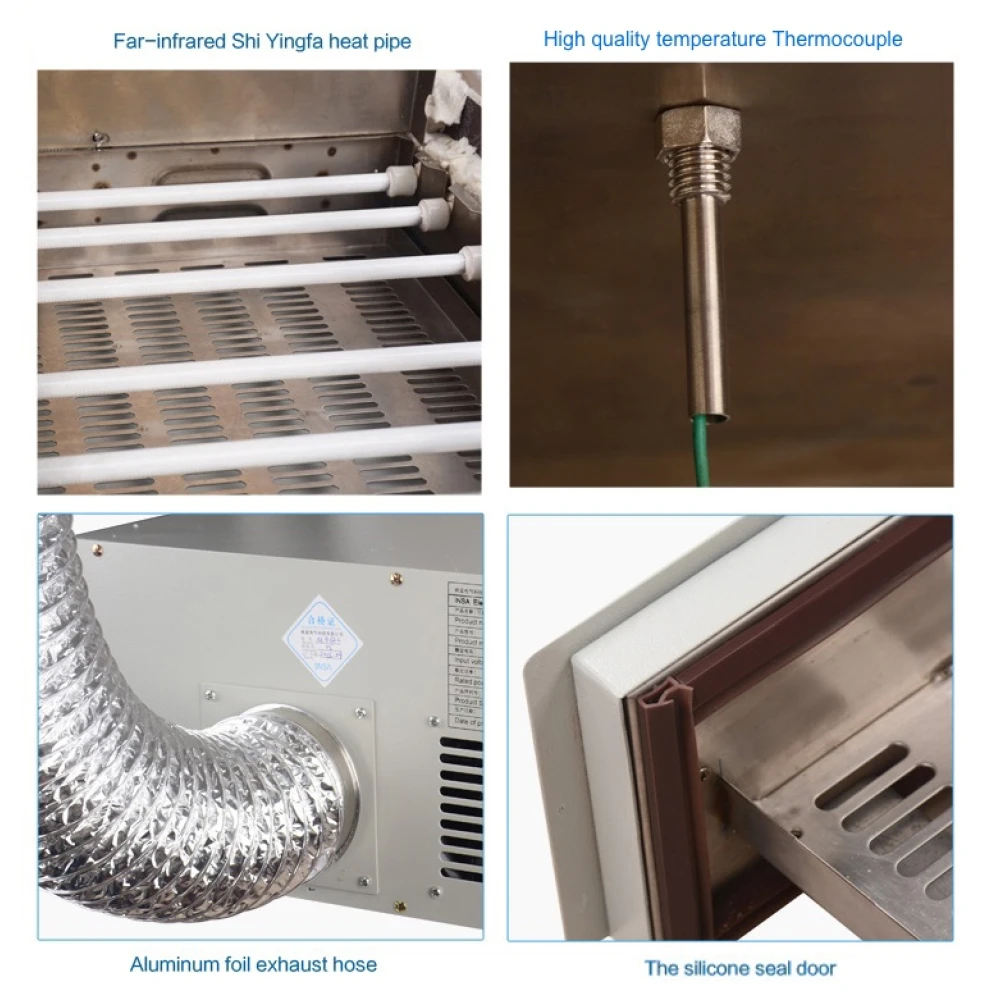

L’INSA M962d utilitza calefacció per infrarojos combinada amb ventilació forçada. Això permet una temperatura més uniforme i una transferència de calor ràpida, cosa que millora la precisió del perfil tèrmic. Tanmateix, cal tenir en compte que la radiació IR pot ser menys efectiva amb components ubicats sota ombres o apilats, comparat amb sistemes d’aire calent exclusivament.
Quines són les dimensions internes útils i el pes total del forn de reflow INSA M962d?
La zona de soldadura efectiva interna és de 400 x 650 mm, cosa que admet plaques de circuit mitjanes i grans. El pes de l’equip és aproximadament 28 kg. Aquestes xifres poden variar lleugerament segons el lot de fabricació.
Quin manteniment requereix aquest forn i quina és la seva vida útil estimada sota ús freqüent?
El manteniment bàsic inclou la neteja periòdica dels filtres i la cambra, la inspecció de les resistències IR i dels ventiladors. En condicions moderades, la vida útil de les làmpades IR supera les 8000 h. El sobreescalfament i l’acumulació de residus poden escurçar aquest període.
Es poden carregar simultàniament diferents PCBs de mida reduïda en una mateixa operació de reflow?
Sí, és possible carregar diverses PCBs petites, sempre que la suma d’àrees no superi els 400 x 650 mm i hi hagi separació suficient per a la circulació de l’aire. Es recomana utilitzar suports organitzadors per evitar desplaçaments durant el procés.
Quins tipus de components puc soldar amb el forn INSA M962D?
Pot soldar components petits i complexos com CHIP, SOP, PLCC, QFP i BGA, incloent-hi soldadura sense plom i reballing BGA.
Quina és l’àrea màxima de soldadura que suporta aquest forn?
El forn suporta una àrea màxima efectiva de soldadura de 400 x 650 mm.
Quin voltatge d’alimentació requereix el forn INSA M962D?
Funciona amb alimentació elèctrica de AC110V a AC220V, 50-60Hz.
El forn inclou perfils de temperatura preprogramats?
Sí, inclou vuit perfils de temperatura programables per a diferents processos de soldadura i materials.
El forn INSA M962D està disponible per a compra immediata?
Actualment el producte està fora d’estoc i es ven només sota comanda.
