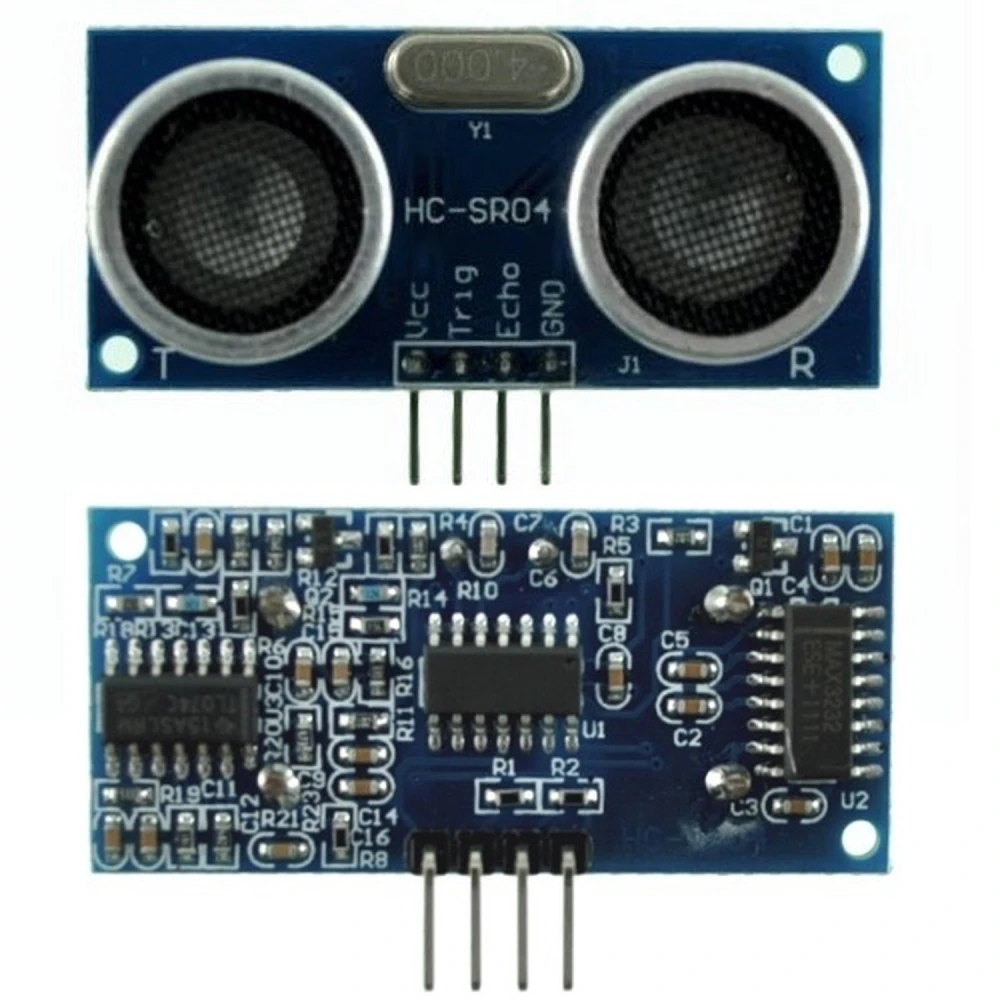

Mòdul sensor d'ultrasons HC-SR04 per Arduino - mesura precisa de distància

Name: Mòdul sensor d'ultrasons HC-SR04 per Arduino - mesura precisa de distància
Brand: satkit
SKU: J030106-SR04
Price: 1.82 EUR
Availability: InStock

Marca: satkit

Sigues el primer a opinar sobre aquest producte

1,82€

IVA inclòs (Sense IVA: 1,50 €)

Descomptes per volum

Quantitat	Preu	Desar
2+	1,20 €	-34%
10+	1,15 €	-37%
20+	1,03 €	-43%

En estoc - S'envia immediatament

Lliurament estàndard Dc, Mai 27 - Dv, Mai 29

Lliurament exprés Dl, Mai 25 - Dt, Mai 26

Devolucions en 30 dies

Quantitat

Devolucions gratuïtes en 30 dies

Transacció segura

Lliurament gratuït En comandes superiors a 60€

Devolucions fàcils Política de devolució de 30 dies

Pagament segur Procés de compra 100% segur

Garantia de qualitat Només productes originals

El mòdul sensor d'ultrasons HC-SR04 per a Arduino és un component essencial per a qualsevol projecte de robòtica o electrònica que requereixi una mesura de distància precisa i fiable. Aquest sensor funciona com un sonar enviant ones ultrasòniques i mesurant el temps que triga l'eco a tornar després de rebotar en un objecte, permetent detectar obstacles des de 2 centímetres fins a 3 metres.

El seu disseny compacte i senzill facilita la integració en plaques de prototips o directament en robots. Disposa d'un indicador LED que mostra quan està realitzant una mesura, i només requereix tres pins per al seu funcionament: VCC, GND i senyal de sortida.

Característiques principals

Rang de mesura: 2 cm a 3 metres, ideal per detectar objectes a curta i mitjana distància.
Tensió d'alimentació: 5V +/-10% (mínim 4.5V, màxim 6V), compatible amb la majoria de microcontroladors.
Consum: 30 mA típic, amb un màxim de 35 mA.
Interfície: 3 pins (VCC, GND, senyal) per a una connexió senzilla.
Comunicació: Utilitza senyals de tipus "pulse in / pulse out" per mesurar la distància mitjançant amplada de pols PWM.
Indicador LED: Indica quan el sensor està realitzant una mesura.
Pols TTL: Pols mínim de 2 µs (5 µs típic) i pols echo positiu de 115 µs a 18.5 ms.
Freqüència de ràfega: 40 kHz durant 200 µs.
Mida compacta: 22 mm x 46 mm x 16 mm, fàcil d'integrar en qualsevol projecte.

Usos típics

Aquest sensor s'utilitza àmpliament en projectes de robòtica per evitar obstacles, mesurar distàncies en sistemes automatitzats, i en prototips que requereixen detecció precisa d'objectes. La seva compatibilitat amb Arduino, PIC i altres microcontroladors el converteix en una eina versàtil per a makers i desenvolupadors.

Compatibilitat

L'HC-SR04 és compatible amb plaques Arduino i altres microcontroladors que suportin senyals d'entrada i sortida digitals. La seva interfície simple permet una integració ràpida i sense complicacions en projectes DIY, educatius o professionals.

Amb aquest mòdul, podràs implementar sistemes de mesura de distància ultrasònics amb facilitat i fiabilitat, optimitzant els teus projectes electrònics i robòtics.

Rang de mesura: 2 cm a 3 metres
Alimentació: 5V +/-10% (4.5V a 6V)
Consum típic: 30 mA (màx. 35 mA)
Interfície de 3 pins: VCC, GND, senyal
Comunicació per pols PWM (pulse in / pulse out)
LED indicador de mesura activa
Freqüència d'ultrasons: 40 kHz
Dimensions compactes: 22 x 46 x 16 mm

Preguntes i respostes dels clients

Quins són els avantatges i limitacions de l’HC-SR04 davant dels sensors infrarojos per mesurar distància?

L’HC-SR04 ofereix un rang de mesura més ampli (2 cm a 3 m) i sol ser més precís en superfícies planes i dures. Tanmateix, presenta limitacions amb materials tous o absorbents de so i pot veure’s afectat per interferències acústiques. Els sensors infrarojos funcionen millor en condicions de poca llum i en objectes foscos, però el seu abast és menor i la precisió varia segons el color i la reflectivitat de l’objecte.

Quines són les dimensions i el pes del mòdul HC-SR04? Inclou cables o components addicionals a la caixa?

El mòdul mesura 46 mm x 22 mm x 16 mm i el seu pes és aproximadament de 10 g. Generalment, el paquet inclou només la placa del sensor; els cables o suports no solen estar inclosos tret que s’especifiqui el contrari pel proveïdor.

Quina precisió i tolerància de mesura té el sensor HC-SR04 en el seu rang operatiu?

La precisió típica és de ±3 mm en la majoria de distàncies, suposant condicions òptimes de temperatura (20–25 °C) i superfícies reflectants rígides. Les toleràncies poden augmentar davant objectes tous, petits, inclinats o amb condicions acústiques adverses.

Com es connecta el sensor d'ultrasons HC-SR04 a un Arduino?

Es connecta amb tres pins: VCC a 5V, GND a terra i el pin de senyal a un pin digital de l'Arduino per mesurar el pols d'eco.

Quin rang de distància pot mesurar l'HC-SR04?

Pot mesurar distàncies des de 2 centímetres fins a 3 metres amb bona precisió.

Quin voltatge necessita el sensor per funcionar correctament?

El sensor funciona amb una tensió d'alimentació de 5V amb un marge de ±10%, és a dir, entre 4.5V i 6V.

És compatible amb altres microcontroladors a més d'Arduino?

Sí, és compatible amb PIC i altres microcontroladors que puguin gestionar senyals digitals d'entrada i sortida.

Què indica el LED del sensor?

El LED s'encén per indicar que el sensor està realitzant una mesura activa.
