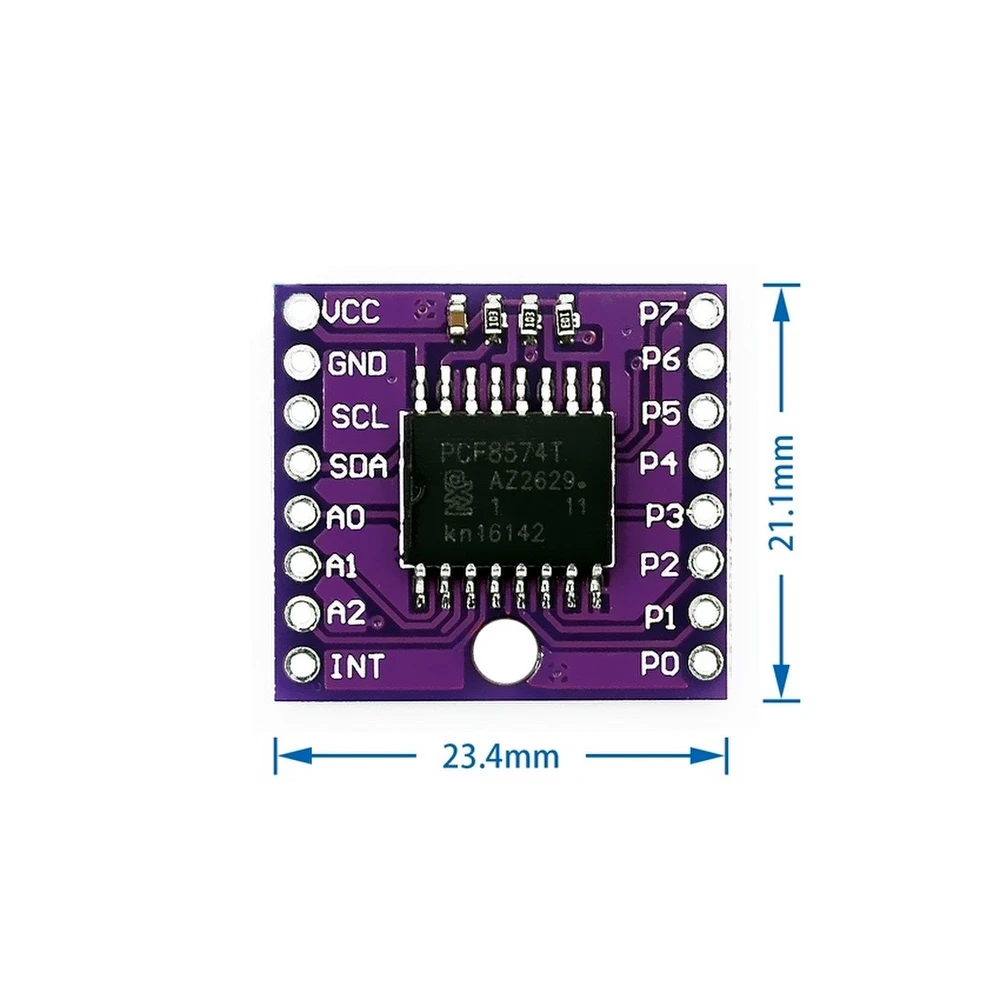

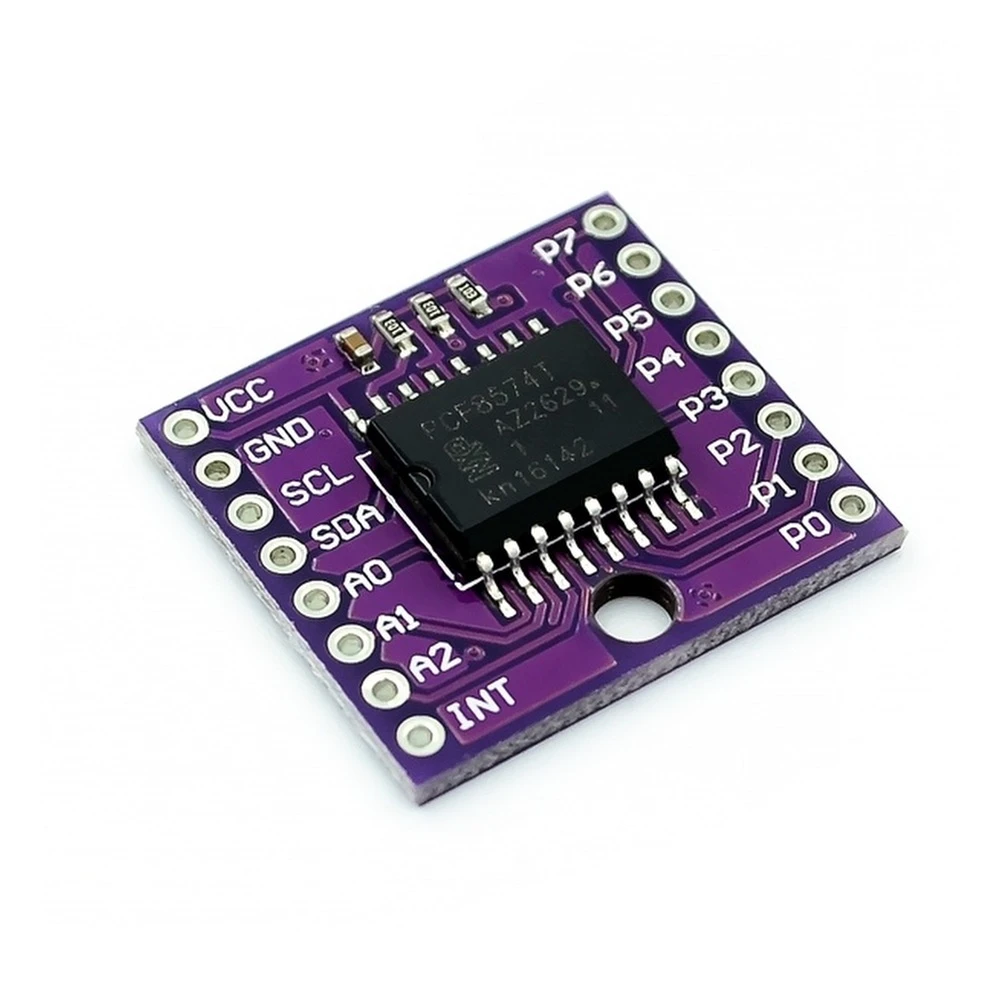

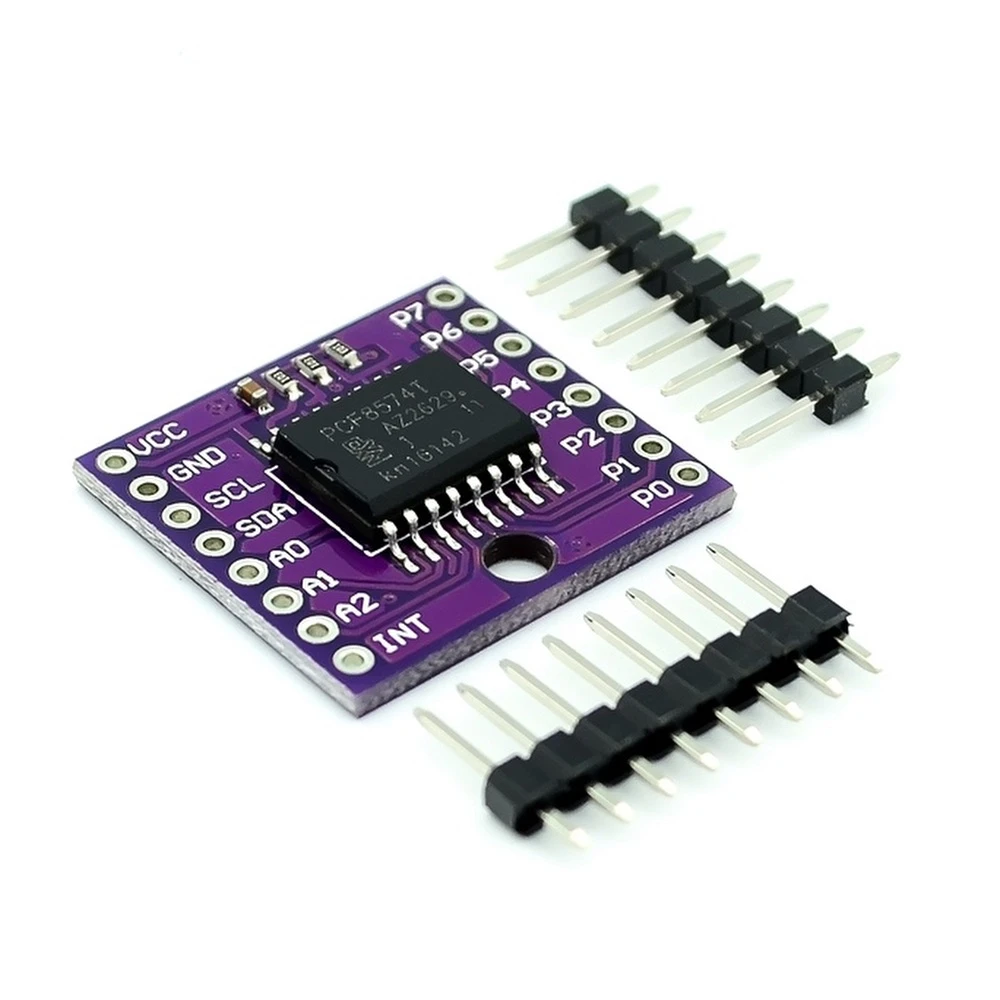

Mòdul I2C PCF8574T per a Arduino - Extensor de ports E/S en cascada
Marca: satkit
2,18€
IVA inclòs (Sense IVA: 1,80 €)
Estoc limitat
Lliurament estàndard
Dc, Mai 27 - Dv, Mai 29
Lliurament exprés
Dl, Mai 25 - Dt, Mai 26
Devolucions en 30 dies
Devolucions gratuïtes en 30 dies
Transacció segura
Share:
Lliurament gratuït
En comandes superiors a 60€
Devolucions fàcils
Política de devolució de 30 dies
Pagament segur
Procés de compra 100% segur
Garantia de qualitat
Només productes originals
El mòdul I2C PCF8574T per a Arduino és un extensor de ports d’entrada/sortida (E/S) dissenyat per ampliar les capacitats dels teus projectes amb Arduino mitjançant la interfície I2C. Aquest mòdul permet afegir múltiples pins d’E/S digitals addicionals sense necessitat d’utilitzar més pins del microcontrolador, facilitant el control de dispositius externs com sensors, actuadors o displays.
Característiques principals:
- Extensió de ports E/S a través de la interfície I2C.
- Permet connectar fins a 8 mòduls en cascada, ampliant fins a 64 ports E/S digitals.
- Configuració d’adreça mitjançant interruptor de palanca per evitar conflictes al bus I2C.
- Compatible amb la majoria de plaques Arduino i altres microcontroladors que admeten I2C.
- Disseny compacte i fàcil integració en projectes electrònics.
Especificacions tècniques:
- Tipus d’interfície: I2C.
- Extensió màxima: 8 mòduls (64 E/S).
- Configuració d’adreça: Interruptor de palanca.
- Ús típic: Extensió de ports digitals per a Arduino.
Aplicacions típiques:
- Projectes que requereixen més pins digitals d’entrada/sortida dels disponibles a la placa Arduino.
- Automatització i control de diversos dispositius.
- Interfície amb sensors, relés, pantalles i altres mòduls electrònics.
- Desenvolupament de prototips electrònics avançats.
Compatibilitat:
Aquest mòdul és compatible amb plaques Arduino i altres microcontroladors que admetin comunicació I2C. És ideal per a usuaris que busquen ampliar la quantitat de ports digitals sense augmentar la complexitat del cablejat.
En resum, el mòdul I2C PCF8574T per a Arduino és una solució eficient i escalable per ampliar ports E/S digitals, facilitant el desenvolupament de projectes electrònics complexos amb múltiples dispositius connectats.
- Amplia ports E/S digitals mitjançant interfície I2C.
- Admet fins a 8 mòduls en cascada per a 64 ports E/S.
- Adreça configurable amb interruptor de palanca.
- Compatible amb plaques Arduino i microcontroladors I2C.
- Ideal per a projectes que requereixen múltiples entrades i sortides.
Preguntes i respostes dels clients
Quins són els materials principals del mòdul i quines són les seves dimensions i pes aproximats?
El mòdul està compost principalment per una PCB de fibra de vidre (FR4), pins de llautó banyats i el xip PCF8574T encapsulat en plàstic. Les seves dimensions típiques són 40 mm x 20 mm x 14 mm i el pes aproximat és de 7 g.
Amb quins nivells de voltatge opera el mòdul i quines consideracions he de tenir en usar-lo amb diferents plaques Arduino?
El mòdul funciona en el rang de 2,5 V a 6 V, cosa que el fa compatible amb la majoria de plaques Arduino de 3,3 V i 5 V. És fonamental assegurar-se que el nivell lògic de la placa coincideixi amb el del mòdul per prevenir danys, especialment en configuracions mixtes de 3,3 V i 5 V.
Quines limitacions de velocitat I2C o interferència poden aparèixer en connectar diversos mòduls en cascada?
El PCF8574T admet velocitats estàndard de bus I2C, fins a 100 kHz. En connectar diversos mòduls (fins a 8 en cascada), la capacitat total del bus augmenta, cosa que pot afectar la fiabilitat a llargues distàncies o a velocitats altes. Es recomana mantenir la longitud total del bus per sota d’1 m i considerar resistències pull-up adequades.
Quins passos bàsics s’han de seguir per a la instal·lació i la detecció de problemes de funcionament en aquest mòdul?
Per instal·lar-lo, connecta SDA i SCL al bus I2C i ajusta les adreces mitjançant els interruptors de palanca. Si els pins no responen, verifica la coincidència d’adreça, l’alimentació, els pull-ups al bus, així com possibles curtcircuits al cablejat. El diagnòstic normalment es fa amb escàners I2C utilitzant biblioteques estàndard a Arduino.
Quants mòduls puc connectar en cascada?
Es poden connectar fins a 8 mòduls en cascada, permetent ampliar fins a 64 ports E/S digitals.
Com es configura l’adreça del mòdul?
L’adreça es configura mitjançant un interruptor de palanca integrat al mòdul per evitar conflictes al bus I2C.
És compatible amb totes les plaques Arduino?
Sí, és compatible amb la majoria de plaques Arduino que admeten comunicació I2C.
Per a què serveix aquest mòdul?
Serveix per ampliar la quantitat de ports d’entrada/sortida digitals disponibles en una placa Arduino mitjançant la interfície I2C.
