Controlador de Motor PWM Generador Paso a Paso con Módulo Regulador de Velocidad
Marca: satkit
IVA inclòs (Sense IVA: 9,00 €)
Controlador de Motor PWM Generador Paso a Paso Módulo Regulador de Velocidad
Este controlador de motor PWM generador paso a paso es un módulo diseñado para ofrecer un control preciso sobre motores paso a paso, permitiendo regular la velocidad y la dirección mediante señales PWM (Modulación por Ancho de Pulso). Es ideal para aplicaciones en electrónica y proyectos con Arduino donde se requiere un control fiable y ajustable del motor.
Características principales
- Generación de señales PWM para control de velocidad y dirección.
- Configuración mediante jumper para seleccionar la frecuencia de pulsos por defecto.
- Señales de accionamiento paso a paso con opciones de frecuencia alta, media y baja para adaptarse a diferentes necesidades.
- Seis líneas de control: PUL+ y PUL- para pulsos positivos y negativos; EN+ y EN- para habilitar terminales; DIR+ y DIR- para dirección del motor.
- Fuente de alimentación flexible: 15-160VDC o 5-12VDC, con conexión adecuada para cada voltaje.
- Control de avance y retroceso del motor mediante pulsadores.
- Regulación de velocidad ajustable mediante potenciómetro que modifica la frecuencia de la señal PWM.
Especificaciones técnicas
- Voltaje de alimentación: 15-160VDC o 5-12VDC.
- Frecuencia de señal PWM:
- Alta: 5.8 kHz a 127 kHz
- Media: 590 Hz a 15.8 kHz
- Baja: 82 Hz a 2.3 kHz

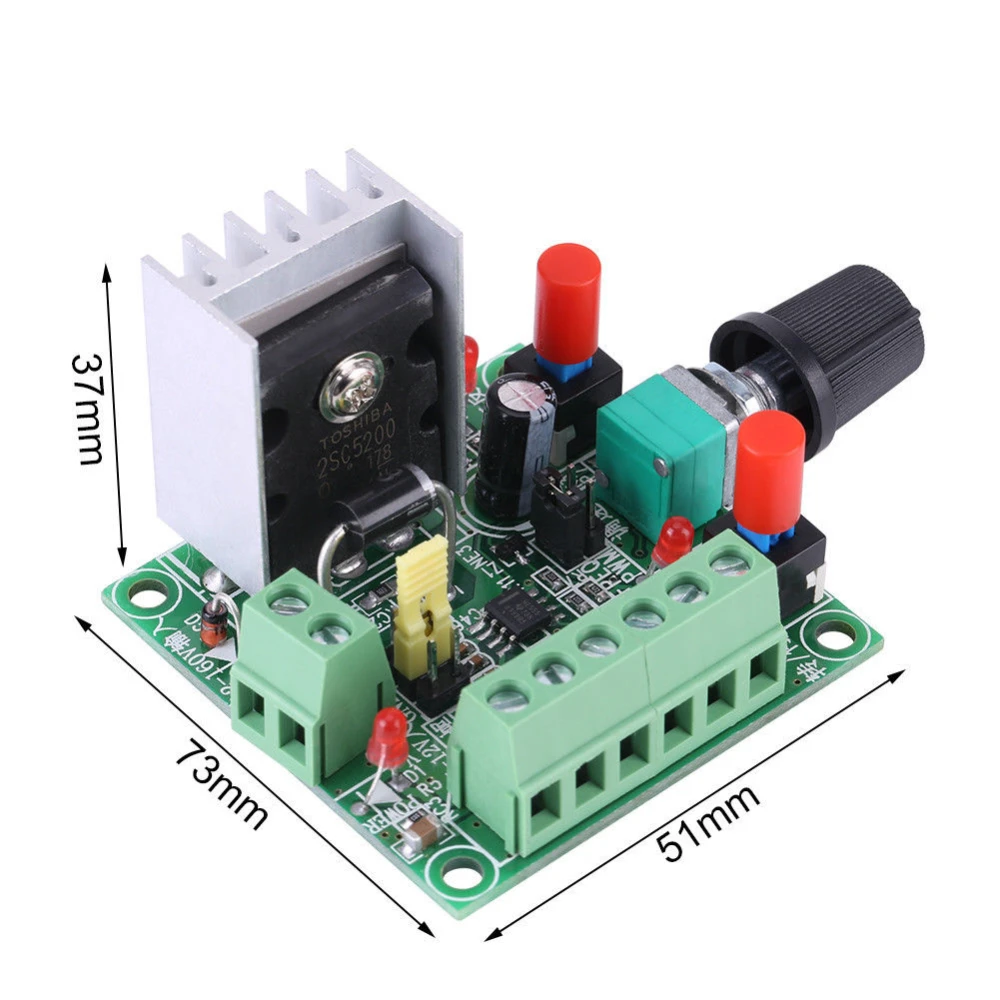

- Tamaño: 73 x 51 x 37 mm.
- Peso: 50 gramos.
Usos típicos y compatibilidad
Este módulo es perfecto para proyectos de control de motores paso a paso en sistemas Arduino y otras plataformas de electrónica DIY. Permite ajustar la velocidad y dirección de motores en aplicaciones como robótica, automatización, impresoras 3D y sistemas de posicionamiento.
Gracias a su configuración flexible y señales PWM ajustables, es compatible con una amplia variedad de motores paso a paso y controladores de puente H.
Contenido del paquete
- 1 x Controlador de Motor PWM Generador Paso a Paso Módulo Regulador de Velocidad.
Nota: Actualmente este producto está agotado. Recomendamos consultar productos alternativos o contactar con nuestro soporte para más opciones.
- Genera señales PWM para control preciso de velocidad y dirección.
- Configuración fácil con jumper para seleccionar frecuencia de pulsos.
- Señales de alta, media y baja frecuencia para diversas aplicaciones.
- Seis líneas de control para pulsos, habilitación y dirección.
- Fuente de alimentación de 15-160VDC o 5-12VDC flexible.
- Control de avance y retroceso mediante pulsadores.
- Velocidad ajustable con potenciómetro para frecuencia PWM.
Preguntes i respostes dels clients
Com se selecciona i s’ajusta la freqüència de sortida PWM segons les necessitats del motor?
El mòdul inclou un potenciòmetre per ajustar la freqüència del senyal PWM, i un jumper per seleccionar entre tres rangs: baix (82Hz-2.3kHz), mitjà (590Hz-15.8kHz) i alt (5.8kHz-127kHz). Escollir el rang adequat depèn del tipus de motor i de l’aplicació: per a motors grans i baixes RPM, freqüències baixes; mentre que motors petits o aplicacions d’alta velocitat poden requerir freqüències més altes. És fonamental no superar la freqüència màxima que suporta el controlador de motor o el mateix motor.
Quines són les dimensions físiques del mòdul i com afecta això la instal·lació en quadres elèctrics compactes?
Les dimensions del controlador són 73 mm x 51 mm x 37 mm i el seu pes és de 50 g. Aquestes mesures el fan adequat per a instal·lacions en gabinets elèctrics de mida reduïda, permetent una integració senzilla fins i tot en espais limitats. Es recomana deixar espai addicional per a una ventilació adequada i facilitar les connexions.
Hi ha limitacions de compatibilitat elèctrica o de senyal en fer servir aquest controlador amb drivers existents d’altres fabricants?
La compatibilitat d’aquest mòdul depèn que els drivers acceptin entrades estàndard de senyal de pols/direcció/enabled a nivells TTL o similars. La descripció indica sis connexions: PUL+/PUL-, DIR+/DIR-, EN+/EN-. Abans d’integrar-lo, és recomanable verificar les especificacions del driver sobre els nivells lògics d’entrada, ja que alguns drivers industrials poden requerir senyals diferencials o estàndards específics.
Es disposa de recanvis, garantia o suport per a aquest controlador en cas de fallades o avaries?
La informació proporcionada no esmenta específicament la disponibilitat de recanvis ni les condicions de garantia. Generalment, els mòduls electrònics d’aquest tipus compten amb garanties comercials limitades proporcionades pel distribuïdor, i solen no tenir suport de recanvis individuals; en cas d’una avaria important, normalment se substitueix el mòdul complet. És recomanable consultar directament el proveïdor sobre garantia, suport postvenda i opcions de reposició.
Quins voltatges admet aquest controlador de motor PWM?
Aquest controlador admet fonts d'alimentació de 15-160VDC o 5-12VDC, amb connexions específiques per a cada rang.
Com es controla la velocitat del motor amb aquest mòdul?
La velocitat es controla ajustant la freqüència del senyal PWM mitjançant un potenciòmetre integrat al mòdul.
És compatible amb motors pas a pas per a Arduino?
Sí, aquest mòdul és compatible amb motors pas a pas utilitzats en projectes Arduino i altres sistemes electrònics DIY.
Quins senyals de control té el mòdul?
Compta amb sis línies: PUL+ i PUL- per a polsos, EN+ i EN- per a habilitar, i DIR+ i DIR- per a controlar la direcció del motor.
Està disponible per a la compra actualment?
Actualment el producte està esgotat. Es recomana consultar productes alternatius o contactar amb suport.
