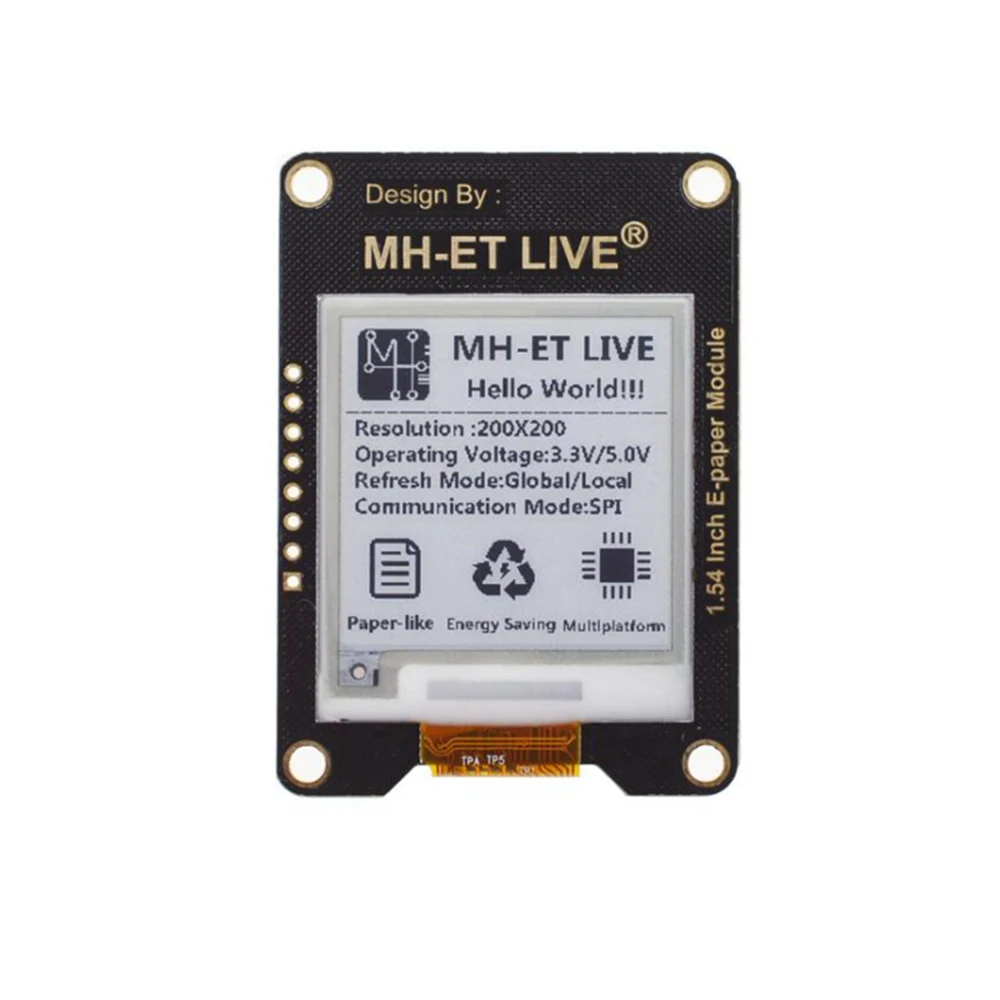

Mòdul de paper electrònic de 1.54 polzades amb interfície SPI per a Raspberry, Arduino i STM32

El mòdul de paper electrònic de 1.54 polzades amb interfície SPI és una pantalla de tinta electrònica (ePaper/eInk) dissenyada per oferir una visualització clara i eficient en projectes electrònics. Aquest mòdul és compatible amb plataformes populars com Raspberry Pi, Arduino i STM32, facilitant la seva integració en diversos desenvolupaments.

Aquest tipus de pantalla destaca pel seu baix consum energètic, ja que només requereix energia durant l'actualització de la imatge. Un cop el gràfic està carregat, la pantalla manté la imatge sense necessitat d'alimentació contínua, cosa que la converteix en una opció ideal per a dispositius que requereixen baix consum i llarga durada de bateria.

La tecnologia utilitzada és la pantalla electroforètica microencapsulada (MED), que utilitza petites esferes amb pigments carregats suspesos en oli transparent. Aquests pigments es mouen segons la càrrega electrònica per formar imatges visibles que reflecteixen la llum ambiental, eliminant la necessitat de llum de fons. Això permet una excel·lent visibilitat fins i tot sota llum solar directa, amb un ampli angle de visió de més de 170°.

Característiques clau

• Mida de pantalla: 1.54 polzades (27,6 mm × 27,6 mm)
• Resolució: 200 × 200 píxels amb distància de punt de 0,138 × 0,138 mm
• Interfície de comunicació: SPI de 3 o 4 fils
• Voltatge de funcionament: 3.3V / 5V compatible amb Arduino sense necessitat de conversió addicional
• Colors: Blanc i negre amb 2 nivells de gris
• Consum energètic: 26.4mW durant l'actualització, menys de 0.017mW en espera
• Temps d'actualització: Parcial 0.3s, global 2s
• Dimensions del mòdul: 55 mm × 39,4 mm

Usos i compatibilitat

Aquest mòdul és perfecte per a projectes que requereixen una pantalla llegible a l'exterior i amb baix consum, com lectors electrònics, dispositius IoT, rellotges intel·ligents, etiquetes electròniques i panells informatius. La seva compatibilitat amb Raspberry Pi, Arduino i STM32 permet el seu ús en una àmplia varietat d'aplicacions i prototips.

El paquet inclou el mòdul de pantalla ePaper de 1.54 polzades llest per a la seva integració. Per facilitar-ne l'ús, es pot consultar més informació i exemples de codi a Waveshare Wiki.

• Pantalla de tinta electrònica de 1.54 polzades amb resolució 200x200 píxels
• Interfície SPI de 3 o 4 fils compatible amb Raspberry Pi, Arduino i STM32
• Voltatge de funcionament 3.3V / 5V sense necessitat de convertidors addicionals
• Baix consum energètic: només utilitza energia en actualitzar la pantalla
• Alta visibilitat sota llum solar amb angle de visió >170°
• Actualització parcial ràpida en 0.3 segons i actualització global en 2 segons
• Dimensions compactes: 55 mm × 39,4 mm, ideal per a projectes portàtils
