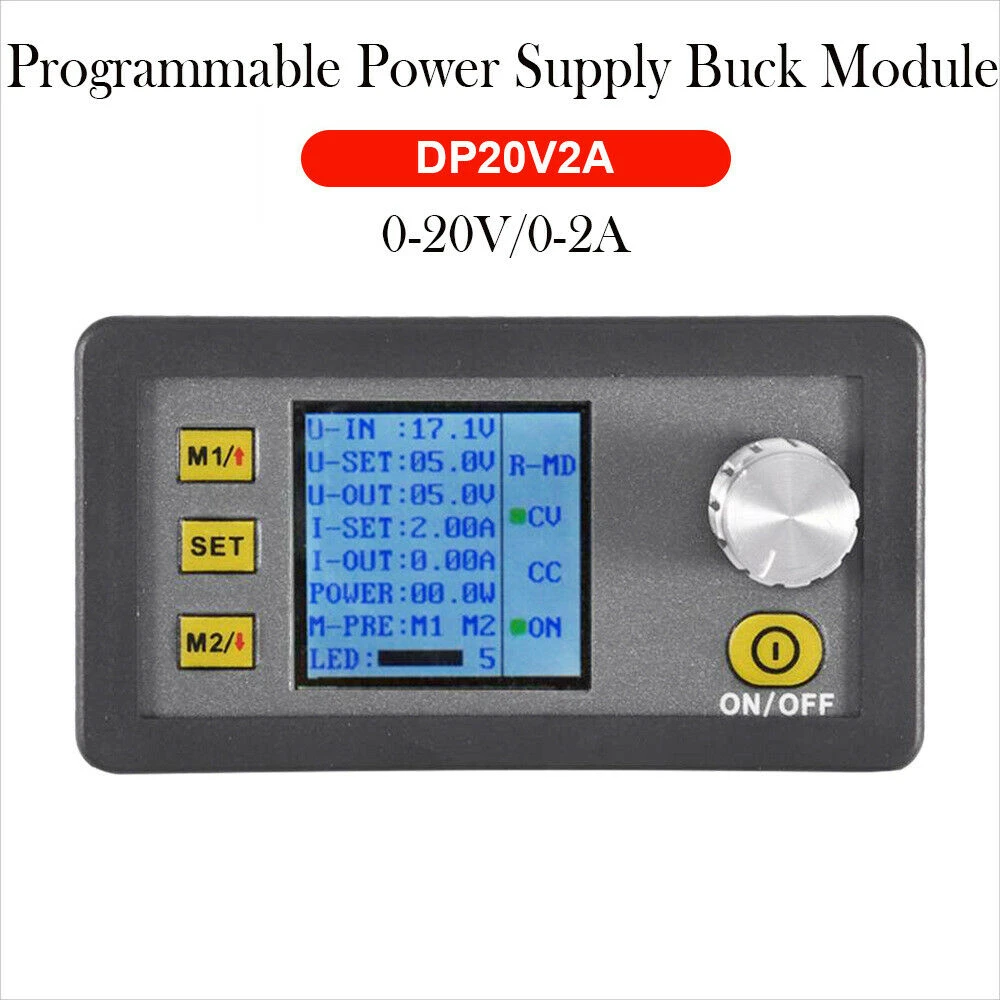

Mòdul d'alimentació programable DP20V2A amb pantalla LCD d'alta precisió

DP20V2A CVCC Mòdul d'alimentació programable amb pantalla LCD

Aquest mòdul d'alimentació programable DP20V2A CVCC està dissenyat per oferir un control precís i còmode del voltatge i el corrent en els teus projectes electrònics. La seva pantalla LCD integrada permet visualitzar en temps real paràmetres clau com el voltatge preestablert, voltatge d'entrada i sortida, corrent preestablert i de sortida, potència i brillantor de la pantalla.

Característiques principals:

• Rang de voltatge de sortida ajustable: 0-20.0V amb passos de 0.1V.
• Rang de corrent ajustable: 0-2.00A amb passos de 0.01A.
• Emmagatzematge de dos grups de voltatge per a accés ràpid.

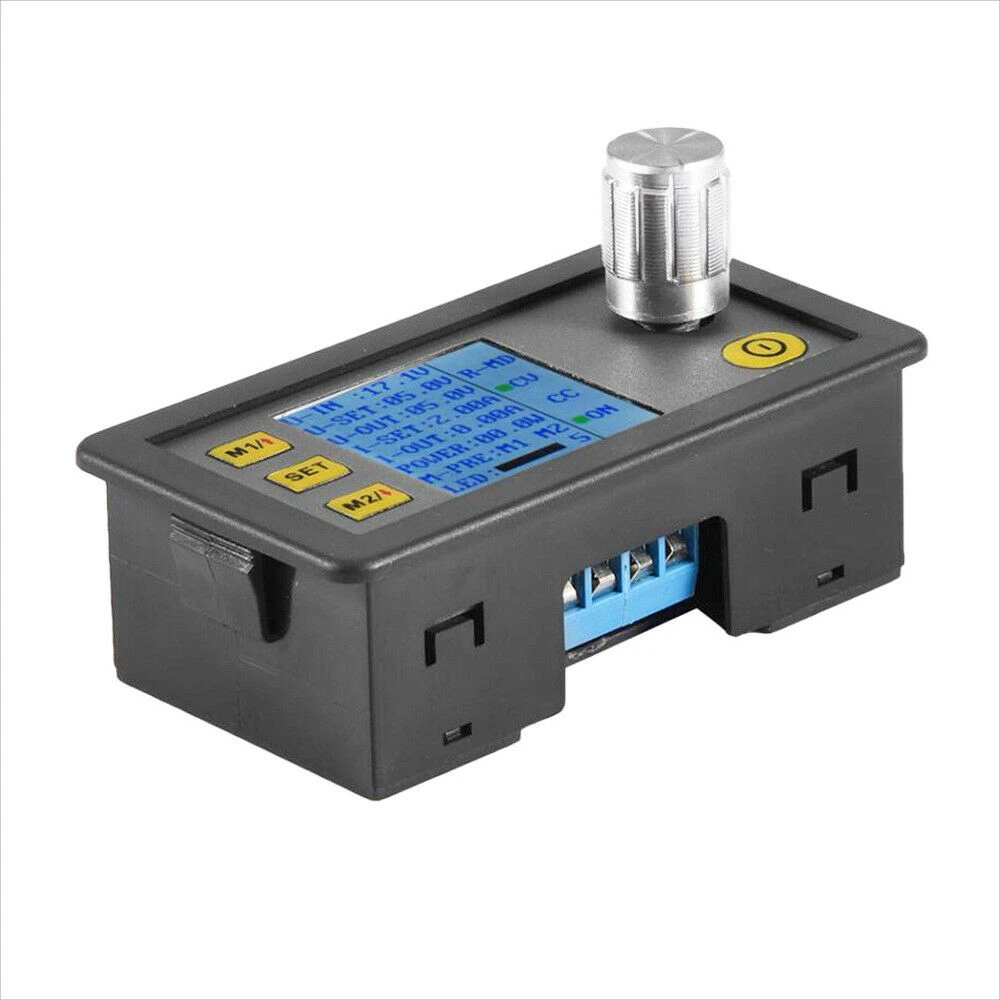

• Pantalla LCD amb funcions de voltímetre i amperímetre digital.
• Visualització detallada: voltatge d'entrada (U-IN), voltatge preestablert (U-SET), voltatge de sortida (U-OUT), corrent preestablert (I-SET), corrent de sortida (I-OUT), potència, brillantor de pantalla i modes de funcionament.
• Freqüència d'arrissat aproximada de 330 KHz i ondulació de 50mV.

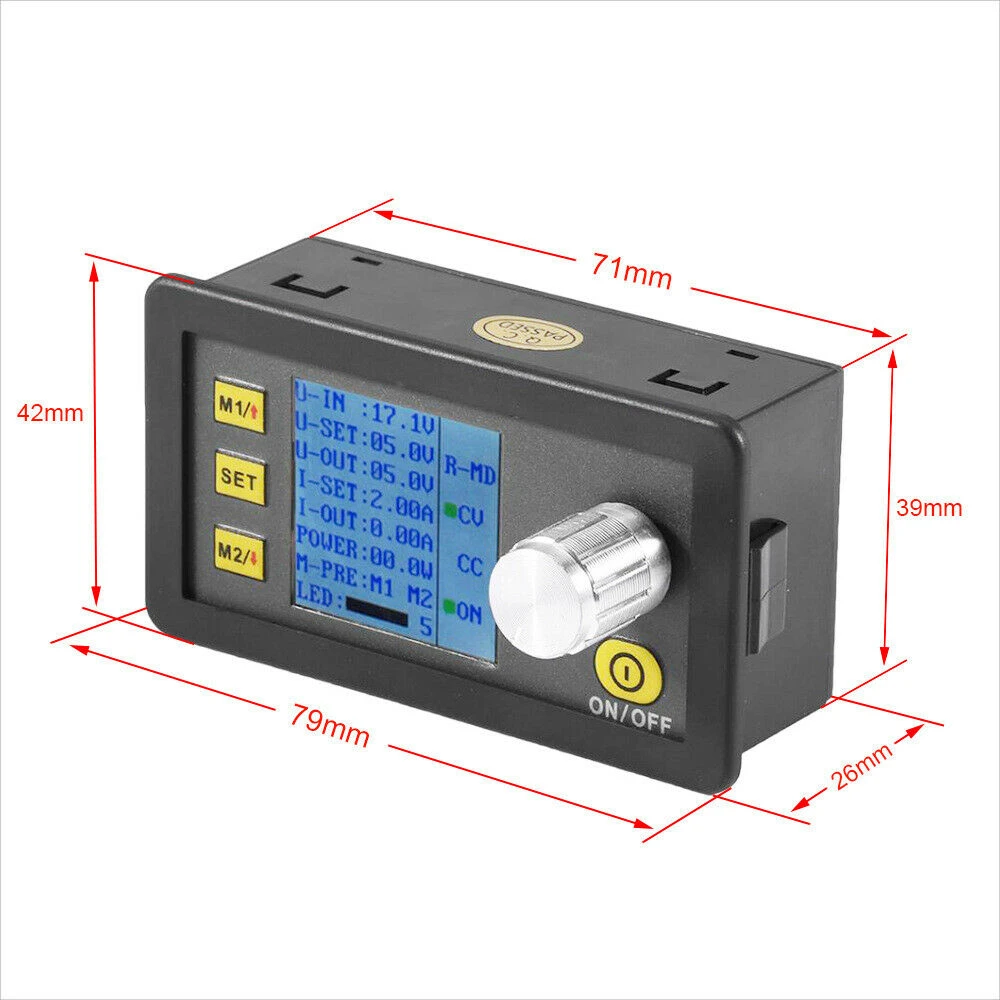

• Dimensions compactes: 79 x 43 x 26 mm.

Especificacions tècniques:

• Dimensions: 79 x 43 x 26 mm (L x W x H).
• Mida oberta: 71 x 39 mm.

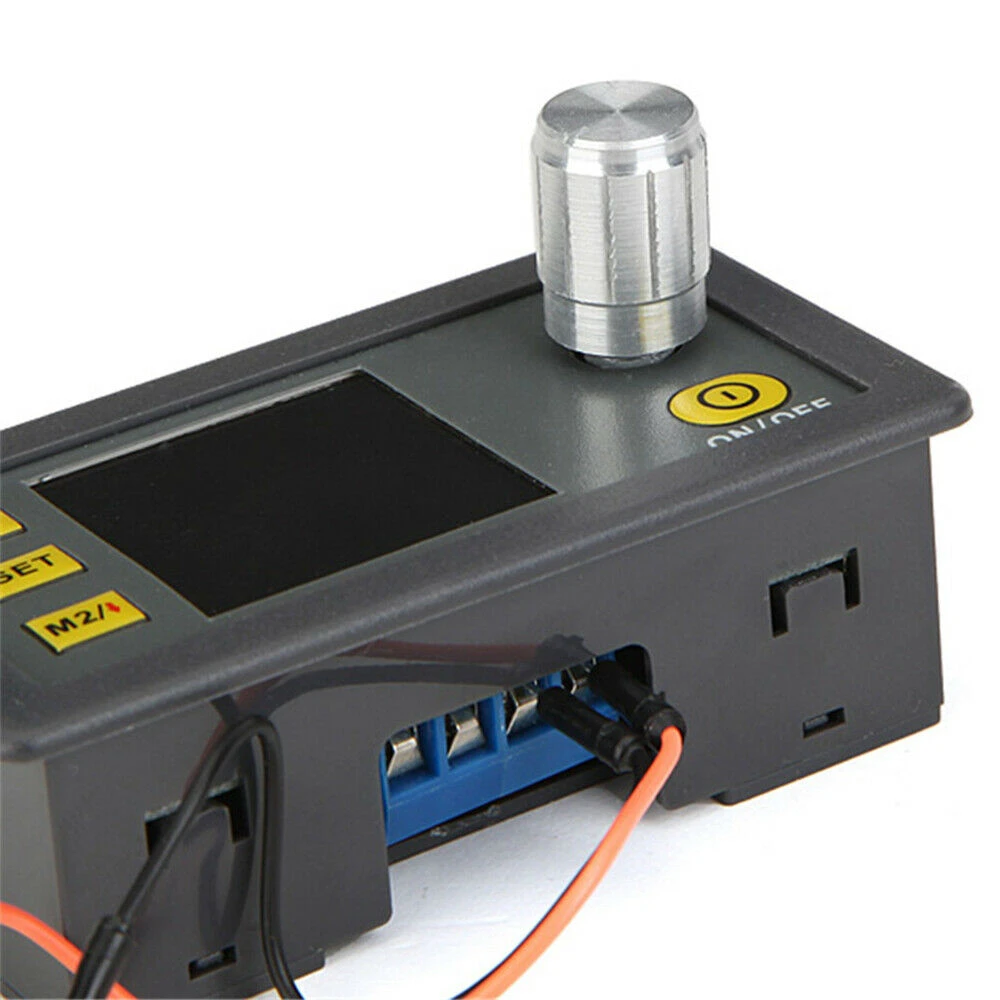

• Entrada positiva: IN+.
• Entrada negativa: IN-.
• Sortida positiva: OUT+.
• Sortida negativa: OUT-.
• Potència màxima de sortida: 40W.
• Rang de tensió d'entrada: 4.5-23V.
• Rang de tensió de sortida: 0-20V (mode de tensió de reducció requereix tensió d'entrada >3V).

Funcions clau i ús:

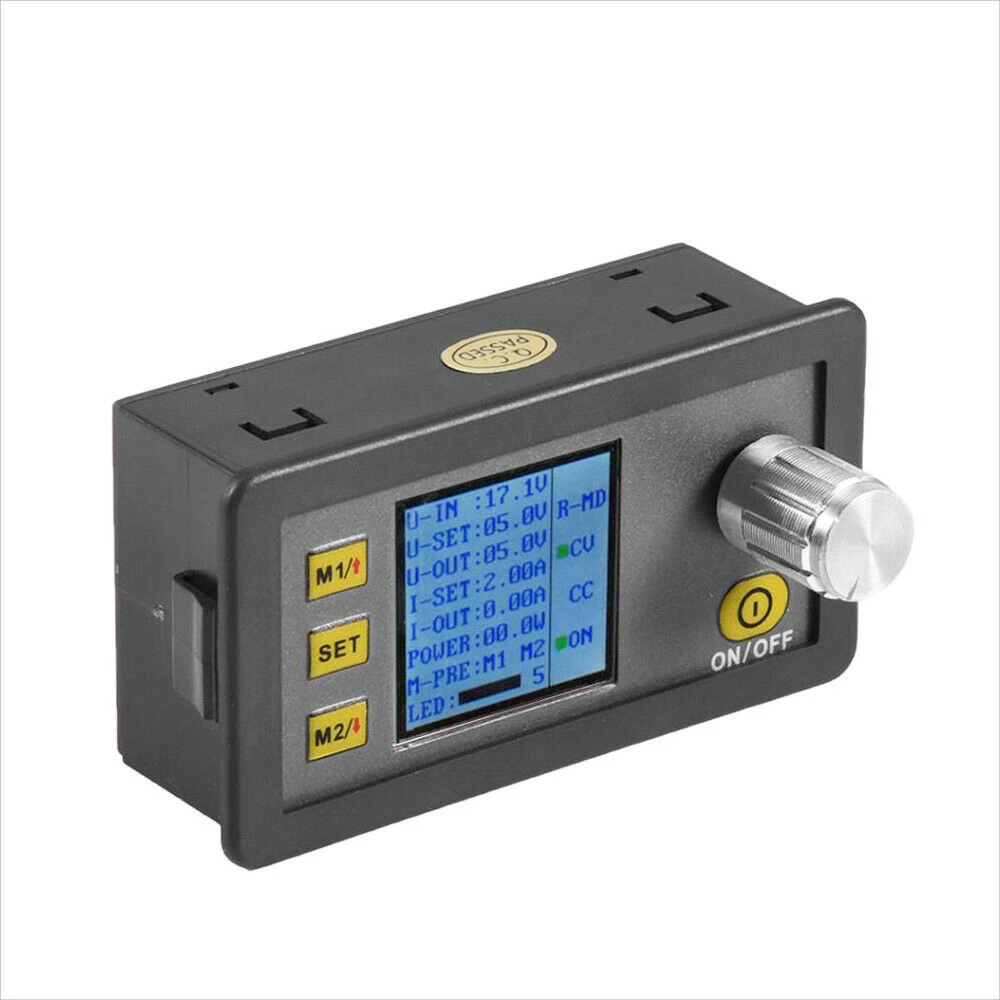

• Botó SET per a ajust i confirmació de funcions.
• Tecles m1 i m2 per a accés ràpid a dades emmagatzemades.
• Control ON/OFF per activar o desactivar la sortida de tensió.
• Permet emmagatzemar configuracions de voltatge, corrent i brillantor per a ús futur.
• Ideal per a proves, desenvolupament i reparació de circuits electrònics que requereixen alimentació regulada i programable.

Instruccions de funcionament:

• Ajust de voltatge preestablert mitjançant botó SET i potenciòmetre codificador.
• Ajust de corrent preestablert de manera similar.
• Emmagatzematge de configuracions per a recuperació ràpida.
• Control de la brillantor de la pantalla LCD per adaptar-se a diferents condicions de llum.

Precaucions:

• Tancar la sortida si no s'usa per evitar danys per alta tensió.
• El voltatge d'entrada ha de ser inferior a 23V per evitar danys.
• El mòdul s'apagarà automàticament si el voltatge d'entrada és insuficient per protegir-lo.
• Evitar l'exposició directa al sol per protegir la pantalla LCD.
• Mantenir una ventilació adequada durant l'ús a plena capacitat.
• No usar per carregar bateries sense protecció adequada.

Inclou:

• 1 x DP20V2A CVCC Mòdul d'alimentació programable amb pantalla LCD.

• Voltatge de sortida ajustable de 0 a 20V amb pas de 0.1V
• Corrent de sortida ajustable de 0 a 2A amb pas de 0.01A
• Pantalla LCD integrada amb voltímetre i amperímetre digital
• Emmagatzematge ràpid de dos grups de voltatges preestablerts
• Potència màxima de sortida de 40W per a aplicacions variades
• Rang de tensió d'entrada de 4.5 a 23V amb protecció automàtica
• Control fàcil amb botons SET, m1, m2 i potenciòmetre codificador
• Dimensions compactes de 79 x 43 x 26 mm per a fàcil integració
