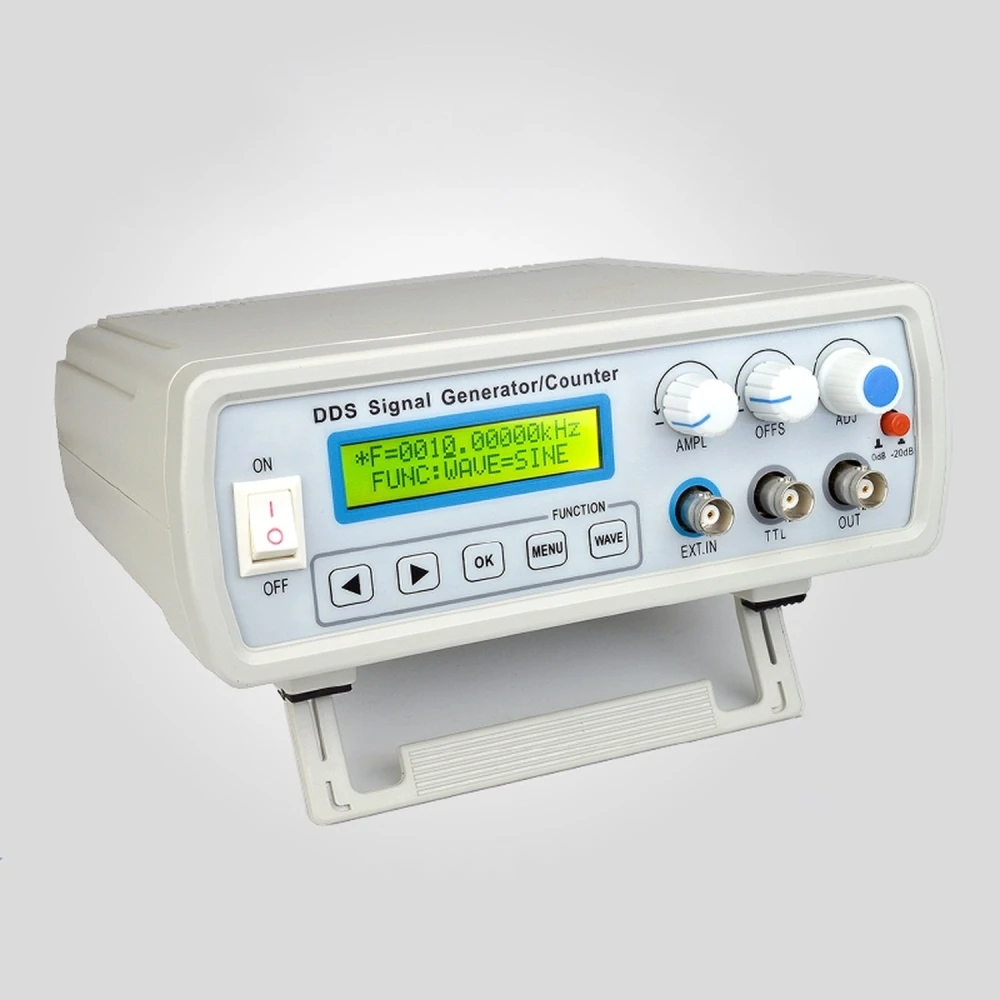

Generador de funcions DDS FY2112S 12 MHz amb freqüencímetre i connexió USB a PC

El Generador de funcions DDS FY2112S és un equip avançat de síntesi digital directa (DDS) dissenyat amb tecnologia FPGA que permet generar senyals sinusoidals, quadrades, triangulars i de dent de serra amb alta precisió i estabilitat. El seu rang de freqüència abasta des de 0,01 Hz fins a 12 MHz per a ones sinusoidals i fins a 2 MHz per a altres formes d’ona, amb una resolució de 10 mHz, cosa que el converteix en una eina indispensable per a aficionats, laboratoris electrònics, línies de producció i ensenyament.

Aquest generador integra un freqüencímetre amb capacitat de mesura fins a 60 MHz, facilitant la verificació precisa de senyals internes i externes. A més, compta amb sortida TTL sincronitzada i una amplitud de sortida efectiva de 9 Vpp sense càrrega, amb ajust del cicle de treball de l’ona quadrada des de 1% fins a 99%. La seva funció d’escombratge lineal permet fer exploracions de freqüència amb punts inicials i finals configurables, ideal per a proves dinàmiques.

Característiques principals:

• Multifuncional i portàtil, fàcil de transportar.
• Alta precisió de freqüència amb estabilitat de ±2×10⁻⁶ i distorsió harmònica baixa (≤0.8% a 1 kHz).
• Àmplia varietat de formes d’ona: sinusoidal, quadrada, triangular, dent de serra ascendent i descendent.
• Memòria per emmagatzemar fins a 10 configuracions de paràmetres personalitzades per a ús repetit.
• Pantalla LCD1602 en anglès per a una visualització clara i un maneig senzill mitjançant tecles i comandament giratori.
• Sortida TTL amb amplada superior a 3 Vpp i capacitat per alimentar més de 20 càrregues TTL.
• Funció de beeper configurable per a alertes sonores.
• Connexió USB inclosa per a alimentació i comunicació amb PC, facilitant la integració en sistemes i el control remot.
• Disseny compacte amb dimensions de 200x190x90 mm i alta fiabilitat gràcies a la tecnologia de muntatge superficial i circuits integrats a gran escala.

Especificacions tècniques:

• Freqüència d’ona sinusoidal: 0 Hz - 12 MHz
• Freqüència d’ona quadrada, triangular i altres: 0 Hz - 2 MHz
• Resolució de freqüència: 0,01 Hz (10 mHz)
• Precisió de freqüència: ±5×10⁻⁶
• Amplitud de sortida: ≥9 Vpp sense càrrega
• Impedància de sortida: 50 Ω ± 10%
• Polarització de CC: ±3 V
• Cicle de treball d’ona quadrada: 1% a 99%
• Mesura de freqüència: 1 Hz - 60 MHz, rang de recompte fins a 4294967295
• Alimentació: DC 5V 1A mitjançant cable USB inclòs
• Temperatura d’operació: 0 °C a 40 °C
• Humitat: menor al 80%

Usos típics:

• Generació de senyals per a proves i calibratge en laboratoris electrònics.
• Desenvolupament i testatge de circuits electrònics i sistemes digitals.
• Aplicacions educatives per a l’ensenyament d’electrònica i telecomunicacions.
• Integració en línies de producció per al control i diagnòstic d’equips.

El generador de funcions DDS FY2112S és compatible amb sistemes que requereixin senyals precises i estables, i la seva connexió USB permet utilitzar-lo amb programari de control en PC per facilitar l’automatització i l’anàlisi.

• Generador de funcions DDS amb freqüència fins a 12 MHz i freqüencímetre fins a 60 MHz
• Sortida de senyal sinusoidal, quadrada, triangular i dent de serra
• Amplitud de sortida ≥9 Vpp sense càrrega i cicle de treball ajustable de 1% a 99%
• Pantalla LCD1602 en anglès i control per tecles i comandament giratori
• Funció d’escombratge lineal amb punts d’inici i final configurables
• Memòria per emmagatzemar fins a 10 configuracions personalitzades
• Sortida TTL sincronitzada amb capacitat per a més de 20 càrregues TTL
• Connexió USB per a alimentació i comunicació amb PC inclosa
• Alta precisió i estabilitat de freqüència amb distorsió harmònica baixa
• Disseny compacte, portàtil i alta fiabilitat amb tecnologia de muntatge superficial
