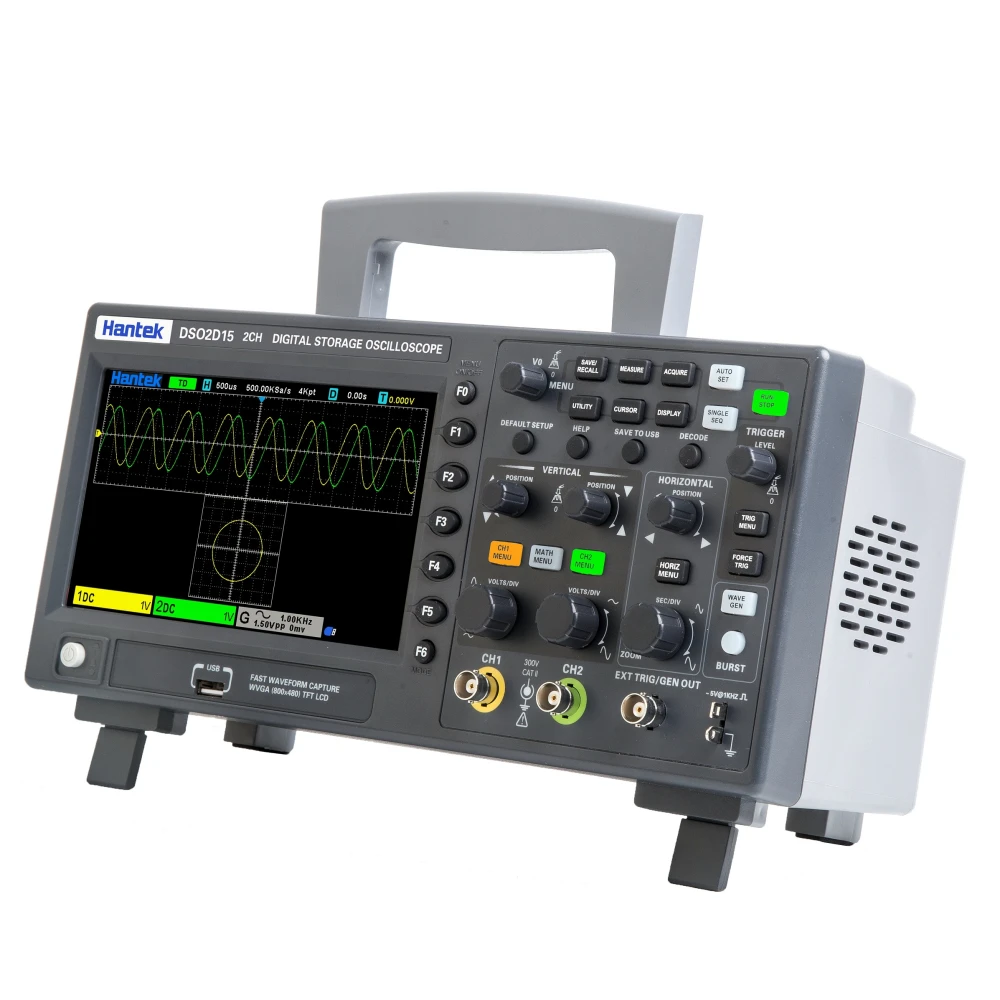

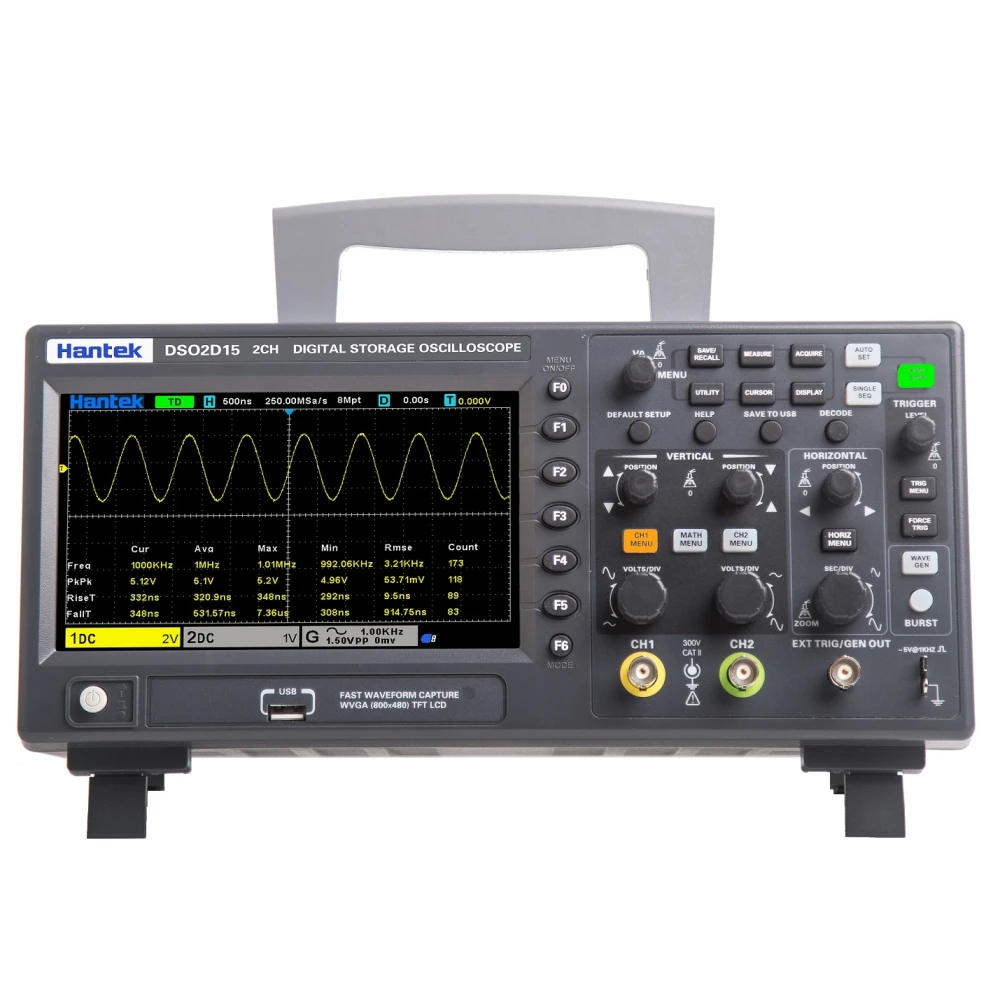

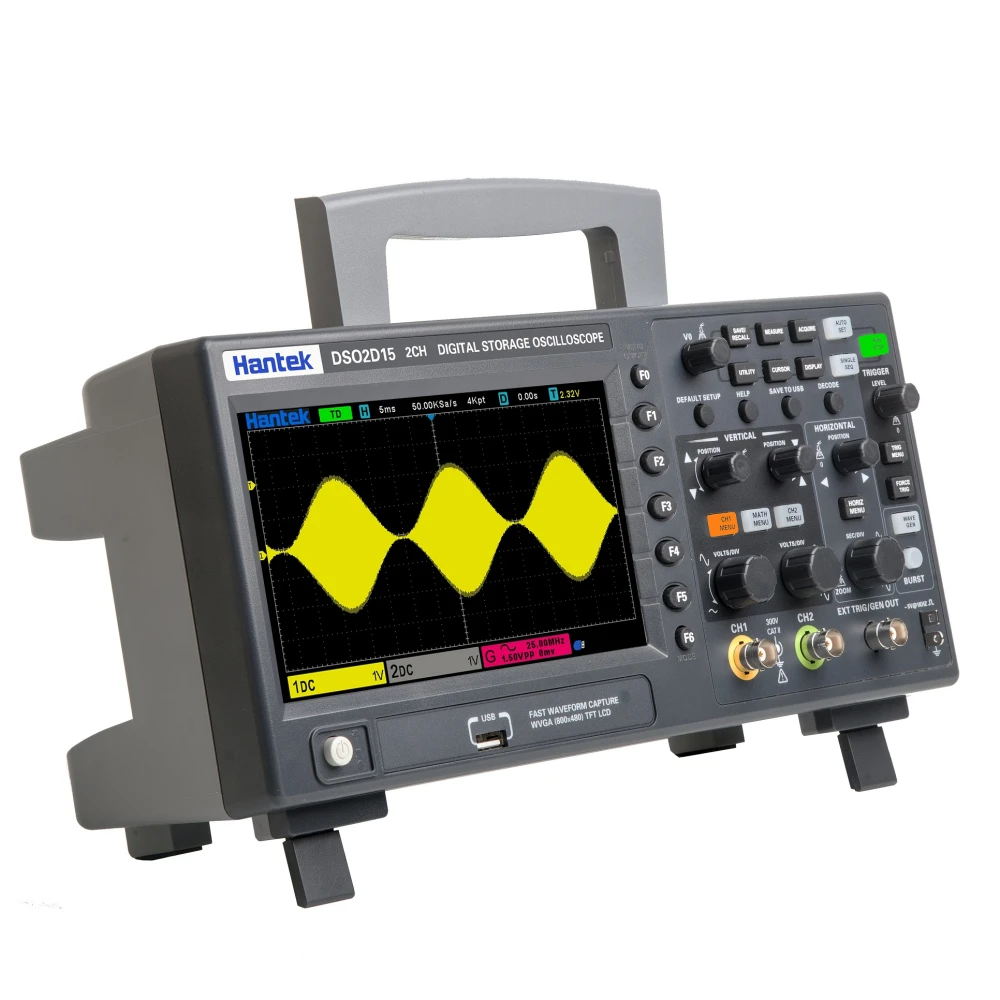

Hantek DSO2D15 Oscil·loscopi Digital 2 Canals 150 MHz amb Generador de Funcions
Marca: Hantek
IVA inclòs (Sense IVA: 245,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 25+ | 272,25 € | -8% |
Hantek DSO2D15 Oscil·loscopi Digital 2 Canals 150 MHz amb Generador de Funcions
El Hantek DSO2D15 és un oscil·loscopi digital compacte i potent, dissenyat per a professionals i aficionats de l'electrònica que requereixen precisió i versatilitat en les seves mesures. Amb una amplada de banda de 150 MHz i dos canals independents, permet la visualització i l'anàlisi simultània de múltiples senyals.
Característiques principals:
- Dos canals digitals per a anàlisi simultània de senyals.
- Amplada de banda de 150 MHz, ideal per a aplicacions d'electrònica avançada.
- Generador de funcions incorporat per a proves i simulacions de senyals.
- Pantalla TFT a color de 7 polzades que ofereix una visualització clara i detallada.
- Connexió USB per exportar dades a PC o memòria USB, facilitant l'anàlisi i l'emmagatzematge.
- Voltímetre integrat per mesurar tensions de CA i CC fins a 300 VRMS.
- Sense ventilador, la qual cosa garanteix un funcionament silenciós.
- Memòria de registre de 4Mpts per canal per a captures prolongades.
- Modes de dispar avançats que inclouen automàtic, normal i singular, a més de dispars específics per a protocols com CAN, LIN, IIC, SPI i UART.
- Funcions matemàtiques com suma, resta, multiplicació, divisió i anàlisi FFT per a un diagnòstic complet.
- Conformitat amb la norma EN61010 300V CAT II, assegurant qualitat i seguretat en les mesures.
Especificacions tècniques:
- Mostreig: 1 Gigasample per segon (Gsps).
- Resolució vertical: 12 bits.
- Base de temps: des de 2 ns fins a 1000 s per divisió.
- Impedància d'entrada: 1 MΩ / 20 pF.
- Font d'alimentació: 100-120V CA, 45-440 Hz i 120-240V CA, 45-66 Hz.
- Dimensions: 318 x 110 x 150 mm.
- Pes: 1.9 kg.
- Temperatura de treball: 0 a 50 °C.
- Temps de pujada: ≤ 2.4 ns.
Usos típics:
- Diagnosi i reparació de circuits electrònics.
- Desenvolupament i proves en laboratori d'enginyeria.
- Control de qualitat en producció electrònica.
- Anàlisi de protocols digitals com I2C, SPI, RS232/UART, CAN i LIN.
- Mesura i anàlisi de senyals analògics i digitals.
Compatibilitat i accessoris inclosos:
- Compatible amb programari per a PC per a anàlisi avançada i emmagatzematge de dades.
- Inclou cable USB, cable d'alimentació, sonda oscil·loscòpica amb divisor 10:1, cables BNC a pinça de cocodril i certificat de calibratge del fabricant.
Nota important: Aquest producte actualment està fora d'estoc. Podeu sol·licitar una notificació per ser informat quan torni a estar disponible.
- Oscil·loscopi digital de 2 canals amb amplada de banda de 150 MHz
- Generador de funcions integrat per a proves de senyal
- Pantalla TFT a color de 7 polzades per a una visualització clara
- Connexió USB per exportar dades a PC o memòria USB
- Voltímetre per a mesura de tensions CA i CC fins a 300 VRMS
- Sense ventilador, funcionament silenciós
- Memòria de registre de 4Mpts per canal
- Modes de dispar avançats i anàlisi de protocols digitals
- Funcions matemàtiques i anàlisi FFT integrats
- Inclou cables, sonda i certificat de calibratge
Preguntes i respostes dels clients
Quins avantatges ofereix el generador de funcions integrat davant d’utilitzar un generador extern amb el Hantek DSO2D15?
El generador de funcions integrat permet generar senyals estàndard (sinusoidal, quadrada, etc.) directament des del mateix oscil·loscopi, reduint la necessitat d’equips addicionals i estalviant espai. Tanmateix, l’amplitud i la varietat de formes d’ona disponibles solen ser inferiors a les dels generadors dedicats. És ideal per a proves ràpides i educatives, tot i que per a aplicacions d’alta precisió podria ser insuficient.
Quines són les dimensions i el pes del Hantek DSO2D15 i què inclou la caixa en comprar-lo?
El Hantek DSO2D15 fa aproximadament 313 mm x 108 mm x 142 mm i pesa 2,1 kg. A la caixa normalment s’inclouen l’oscil·loscopi, cables d’alimentació, dues sondes de prova, manual d’usuari i cable USB. És recomanable consultar el distribuïdor per confirmar el contingut exacte segons la regió.
Quina és la freqüència de mostreig màxima i quines limitacions pràctiques té en capturar senyals ràpids?
L’aparell ofereix una freqüència de mostreig màxima d’1 GSa/s en mode d’un sol canal. Si s’utilitzen tots dos canals simultàniament, aquesta taxa pot disminuir. Per a senyals properes als 150 MHz, la precisió en la reconstrucció depèn de la longitud de memòria (4 Mpts/ch) i de l’ajust de la base de temps. Això li permet capturar detalls en transitoris ràpids, tot i que els pics extremadament breus poden veure’s limitats per l’amplada de banda del canal analògic.
Quin manteniment periòdic requereix aquest oscil·loscopi i quin és el seu temps estimat de vida útil?
El DSO2D15 no utilitza ventilador i té components electrònics segellats, de manera que només requereix neteja ocasional externa i evitar pols i humitat. El temps de vida útil típic per a equips similars és de 5 a 10 anys, depenent de l’ús i de les condicions ambientals. Es recomana calibració anual per a aplicacions d’alta precisió.
Quin tipus de senyals pot analitzar el Hantek DSO2D15?
Pot analitzar senyals analògics i digitals, incloent protocols com I2C, SPI, RS232/UART, CAN i LIN.
L'oscil·loscopi té connexió per exportar dades?
Sí, disposa de connexió USB per exportar resultats a PC o memòria USB.
Quin és el voltatge màxim que pot mesurar?
Pot mesurar tensions de fins a 300 VRMS en corrent altern i continu.
Està disponible actualment per a compra?
Actualment el producte està fora d'estoc, però podeu sol·licitar avís per ser notificat quan estigui disponible.
Inclou accessoris?
Sí, inclou cable USB, cable d'alimentació, sonda amb divisor 10:1, cables BNC a pinça de cocodril i certificat de calibratge.
