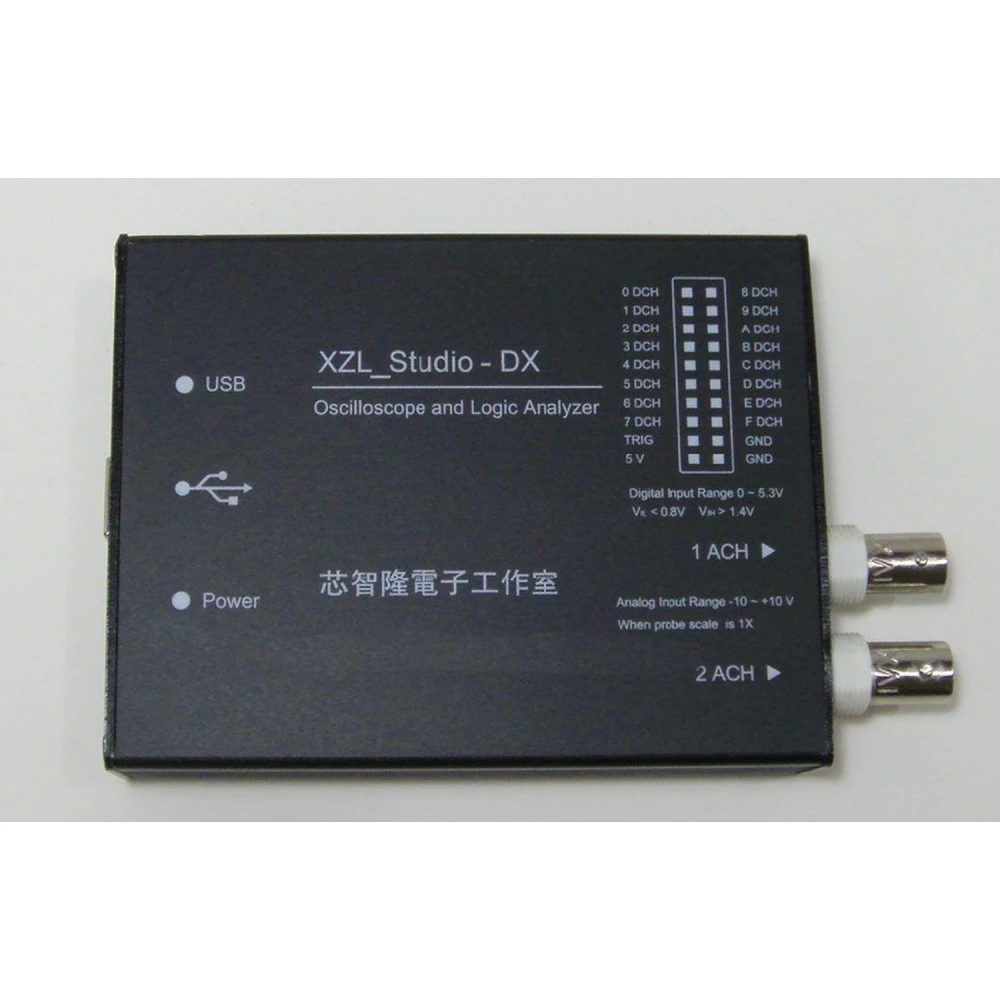

Analitzador lògic i oscil·loscopi USB XZL Studio DX per a Windows
Marca: XZL
IVA inclòs (Sense IVA: 90,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 104,54 € | -4% |
| 10+ | 102,37 € | -6% |
| 20+ | 95,83 € | -12% |
L’Analitzador lògic i Oscil·loscopi USB XZL Studio DX és una eina multifunció programable dissenyada per a PC amb Windows, que combina un oscil·loscopi digital de 2 canals, un analitzador lògic de 16 canals, un descodificador de protocols i un generador de senyal digital en un sol dispositiu compacte i fàcil d’utilitzar.
Aquest equip és ideal per a enginyers electrònics, tècnics, estudiants i aficionats que requereixen un instrument versàtil per a l’anàlisi i diagnòstic de circuits digitals i analògics.
Característiques principals
- 16 canals digitals bidireccionals i 2 canals analògics per a una anàlisi completa de senyals mixtos.
- Descodificació en temps real de busos de comunicació com SPI, Serial, I2C, I2S, Async, USB Full i Low Speed, SMBus, 1-Wire, Parallel i CAN.
- Oscil·loscopi i analitzador lògic amb emmagatzematge digital que permet capturar i analitzar senyals complexes.
- Programari potent amb descodificadors integrats per facilitar la interpretació de dades.
- Funcions addicionals com generador de senyals digitals, registrador de dades (data logger), voltímetre, comptador de freqüència, controlador de bus I2C, generador de freqüència, controlador PWM i comptador de polsos.
- API per a desenvolupament personalitzat i control remot del dispositiu.
Especificacions tècniques
- Canals digitals: 16 bidireccionals
- Canals analògics: 2
- Probes incloses: 2 sondes DSO p6020 de 20MHz, 4 sondes lògiques de colors
- Connectivitat: USB per a connexió a PC Windows
- Accessoris: cable USB, cable analitzador lògic de 20 pins
Usos típics
Aquest dispositiu és perfecte per a:
- Diagnòstic i anàlisi de circuits digitals i analògics en laboratoris i tallers.
- Desenvolupament i depuració de sistemes encastats i microcontroladors.
- Educació en electrònica i telecomunicacions per a estudiants i professors.
- Monitoratge i descodificació de protocols de comunicació en projectes electrònics.
Compatibilitat
Compatible amb sistemes operatius Windows, aquest analitzador i oscil·loscopi USB s’integra fàcilment en entorns de treball que requereixin anàlisi detallada de senyals digitals i analògiques.
Contingut del paquet
- 1 dispositiu XZL Studio DX
- 2 sondes DSO p6020 de 20MHz
- 1 cable USB
- 1 cable analitzador lògic de 20 pins
- 4 sondes lògiques de colors
Nota: Actualment el producte es troba fora d’estoc.
- 16 canals digitals bidireccionals i 2 canals analògics per a una anàlisi completa
- Descodificació en temps real de busos SPI, I2C, USB, CAN, entre d’altres
- Oscil·loscopi digital i analitzador lògic amb emmagatzematge integrat
- Funcions addicionals: generador de senyal, voltímetre, comptador de freqüència i més
- Inclou sondes DSO p6020 de 20MHz, cable USB i accessoris per a connexió i mesura
Preguntes i respostes dels clients
Quines són les especificacions físiques del XZL Studio DX i què inclou exactament la caixa?
El paquet inclou 1 unitat XZL Studio DX, 2 sondes DSO p6020 de 20 MHz, 1 cable USB, 1 cable d’analitzador lògic de 20 pins i 4 sondes de colors per a l’analitzador lògic. Les dimensions i el pes no estan especificats oficialment, però pel seu disseny compacte solen rondar els 10-15 cm de llarg i <0.5 kg. Per a ús professional, aquests valors s’han de confirmar amb el fabricant si són crítics.
Quins límits de freqüència i resolució té l’oscil·loscopi i l’analitzador lògic integrats?
L’oscil·loscopi del XZL Studio DX admet fins a 20 MHz d’amplada de banda i proporciona dos canals analògics, adequats per a senyals de baixa i mitjana freqüència. L’analitzador lògic ofereix 16 canals digitals; la velocitat de mostreig màxima depèn del mode i de la quantitat de canals utilitzats, però típicament se situa entre 24–100 MSa/s. Per a senyals superiors a 20 MHz, la captura i la visualització poden no ser fiables.
Quin és el procés recomanat per calibrar i mantenir les sondes i entrades de l’equip?
Es recomana verificar i calibrar les sondes DSO p6020 abans de cada ús connectant-les a un senyal de referència (preferentment un senyal quadrat de 1 kHz, 1 Vpp) per ajustar la compensació. Les entrades i connectors s’han de mantenir nets i secs; cal evitar l’ús de productes abrasius. Si es detecta desviació en la mesura o dany físic, és aconsellable substituir la sonda afectada. El manteniment regular allarga la vida útil i assegura resultats precisos.
Amb quins sistemes operatius és compatible l’Analitzador XZL Studio DX?
És compatible amb sistemes operatius Windows per a PC, permetent-ne l’ús en entorns Windows.
Quants canals digitals i analògics té el dispositiu?
Compta amb 16 canals digitals bidireccionals i 2 canals analògics per a l’anàlisi de senyals mixtos.
Quins protocols pot descodificar l’analitzador lògic?
Admet la descodificació de protocols com SPI, Serial, I2C, I2S, Async, USB Full i Low Speed, SMBus, 1-Wire, Parallel i CAN.
Quins accessoris inclou el paquet?
Inclou 2 sondes DSO p6020 de 20MHz, 4 sondes lògiques de colors, un cable USB i un cable analitzador lògic de 20 pins.
El producte està disponible per a compra immediata?
Actualment el producte està fora d’estoc i no està disponible per a compra immediata.
