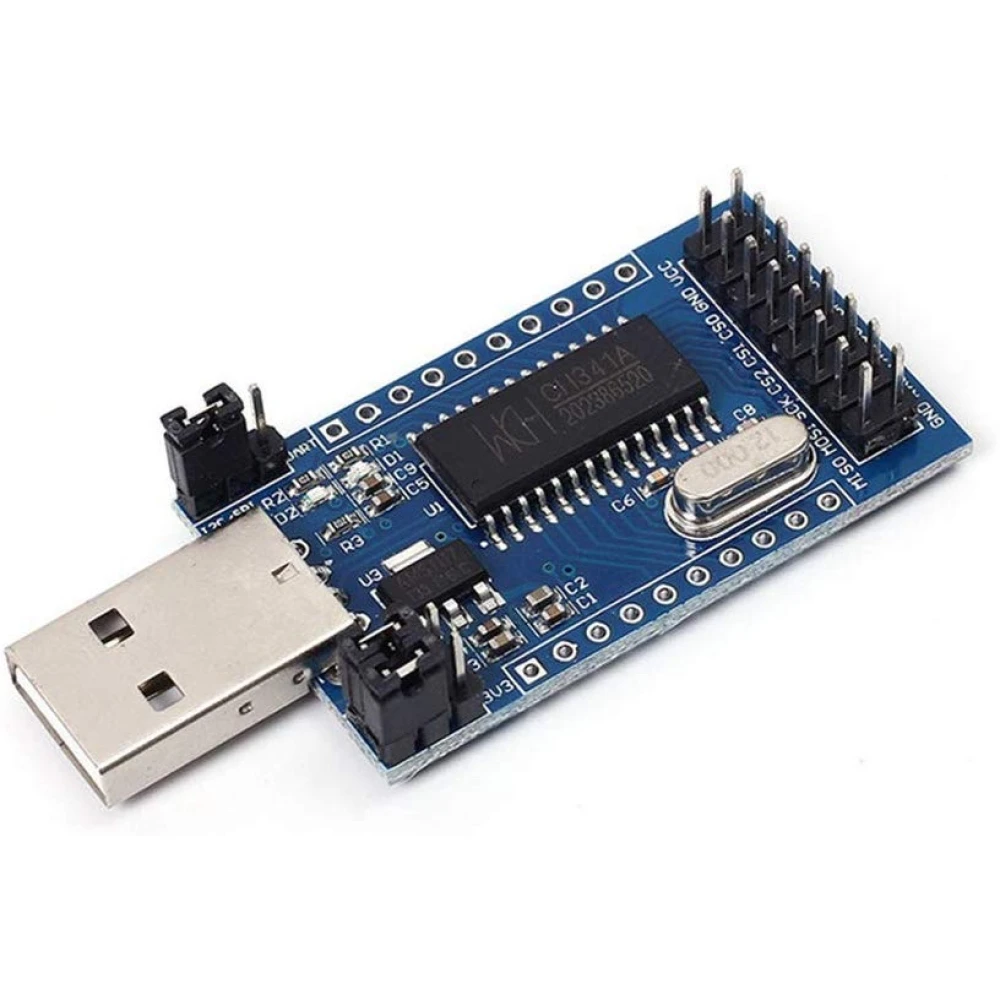

El Programador CH341A Convertidor USB a UART IIC SPI I2C és un mòdul de conversió USB equipat amb el xip CH341A, que actua com un adaptador de bus USB. Aquest dispositiu proporciona múltiples interfícies, incloent-hi port sèrie asíncron, port paral·lel, impressió i una interfície sèrie síncrona comuna de 2 i 4 línies. És una eina essencial per a l'expansió en sèrie, programació d'EEPROM mitjançant interfície I2C, interfície SPI, programació FLASH i MCU STC, depuració de programes, adquisició de dades i més.
Característiques principals:
- Admet conversió USB a port d'impressora paral·lel i EPP o port paral·lel MEM.
- Compatible amb USB a UART, I2C i SPI.
- Voltatge de sortida i nivell de senyal seleccionables entre 3.3V i 5V.
- Indicadors LED per a l'estat de treball UART i SPI/I2C.

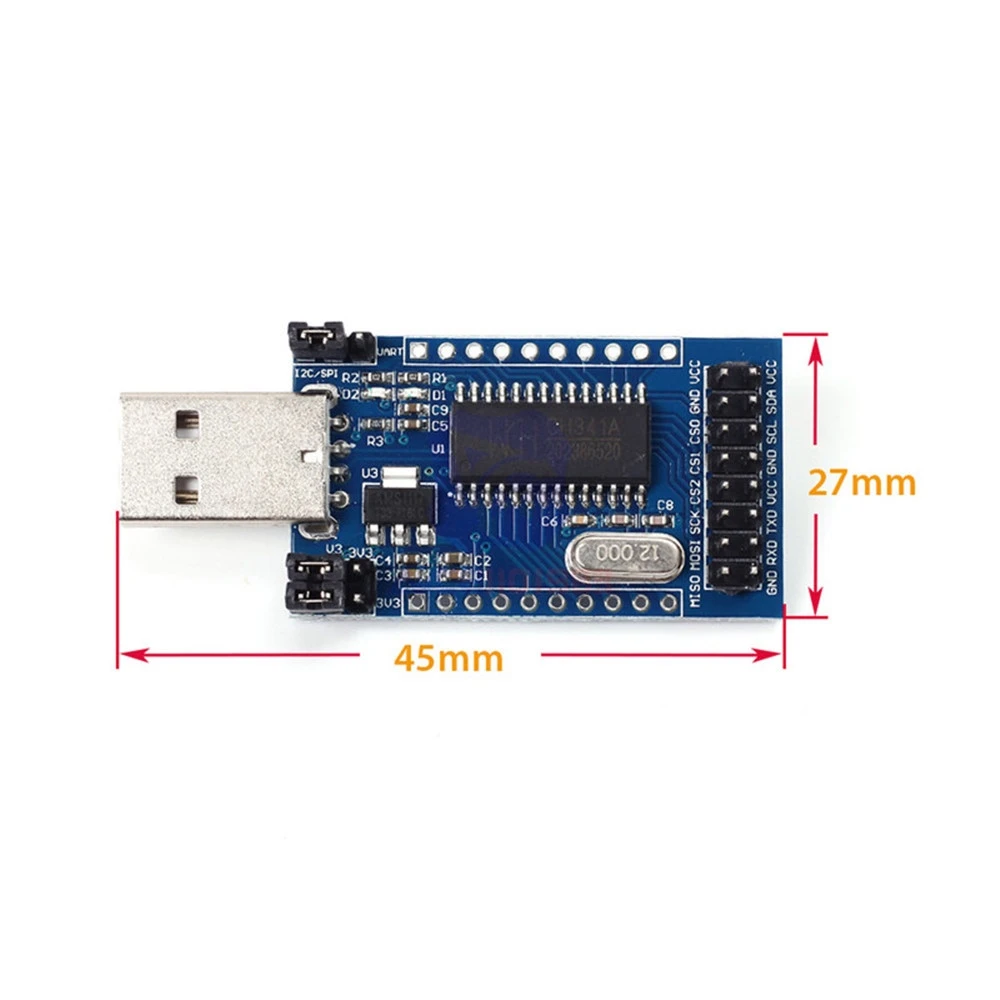

- Mida compacta de la placa: 45 x 27 mm.
Especificacions tècniques:

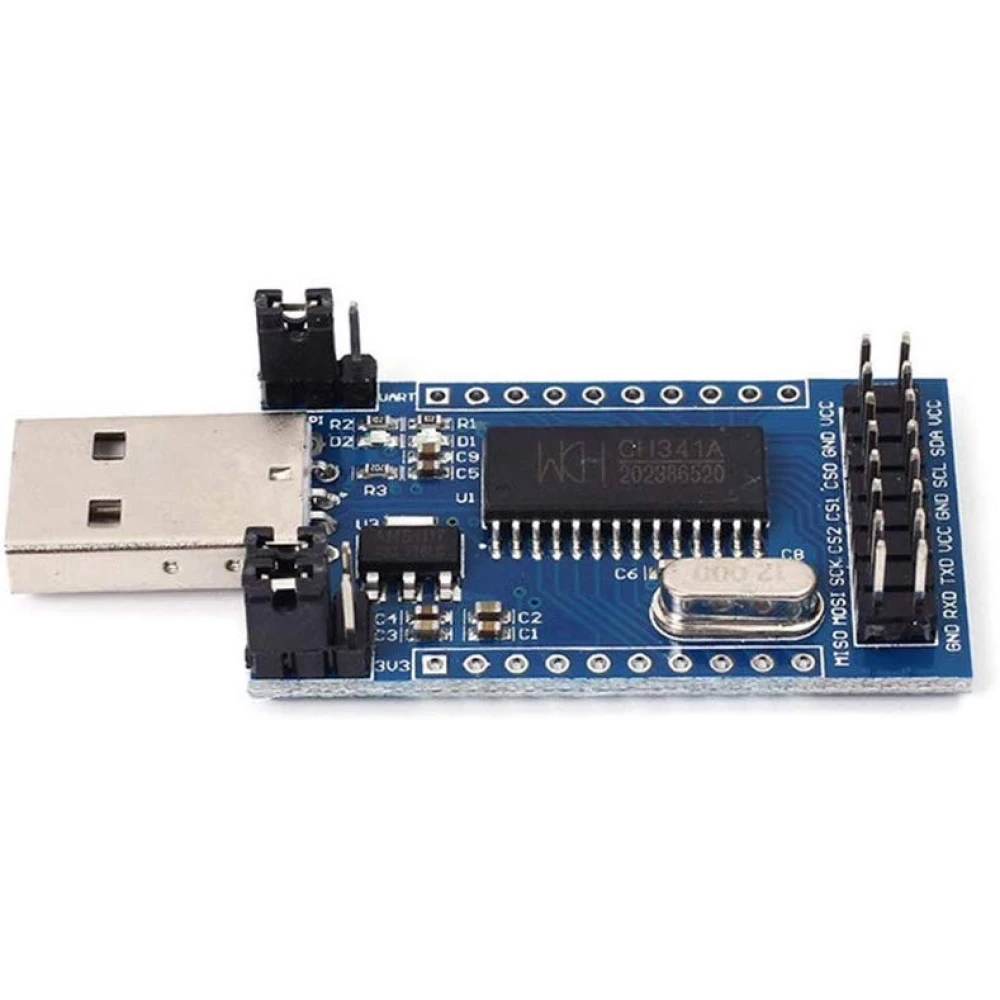

- Interfície UART: VCC, RXD, TXD, GND.
- Interfície I2C: VCC, SDA, SCL, GND.
- Interfície SPI: MISO, MOSI, SCK, CS2, CS1, CS0, GND, VCC.

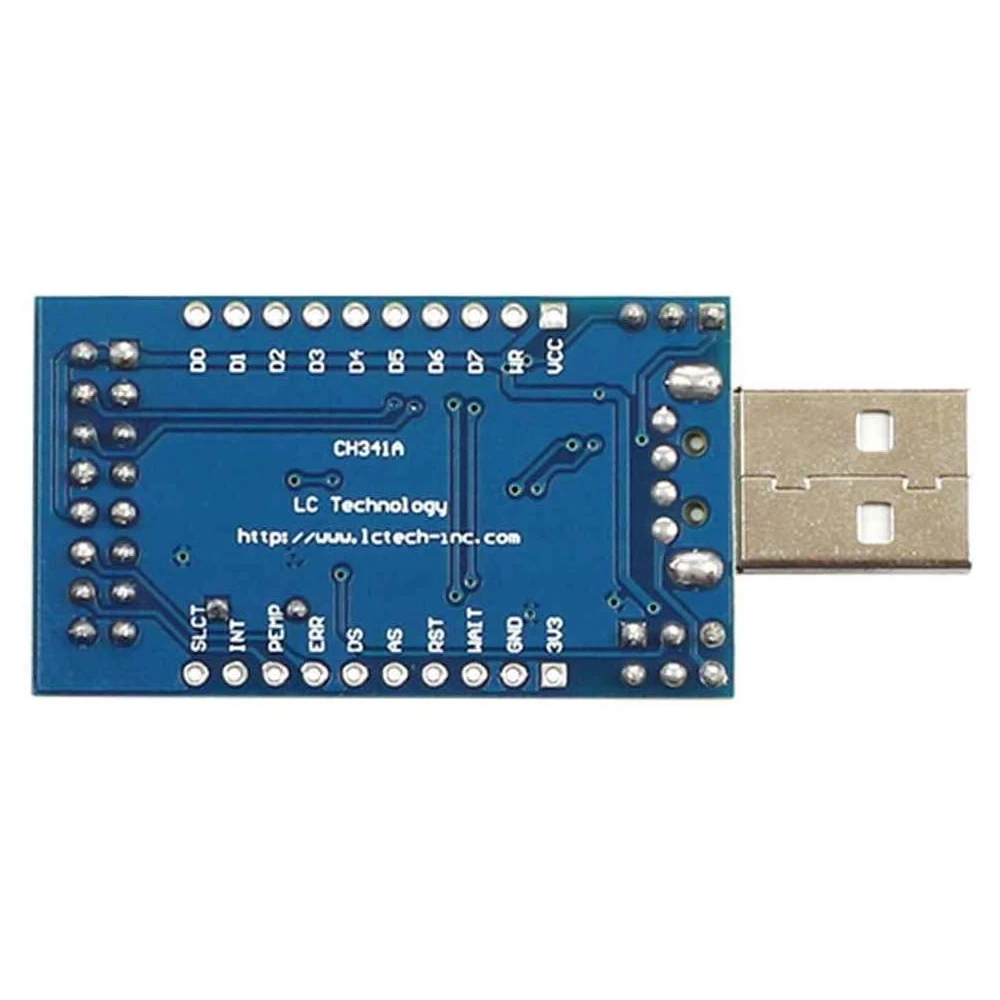

- Port d'impressió i port EPP/MEM amb pin 10P 2.54mm (consulteu el manual per a la definició dels pins).

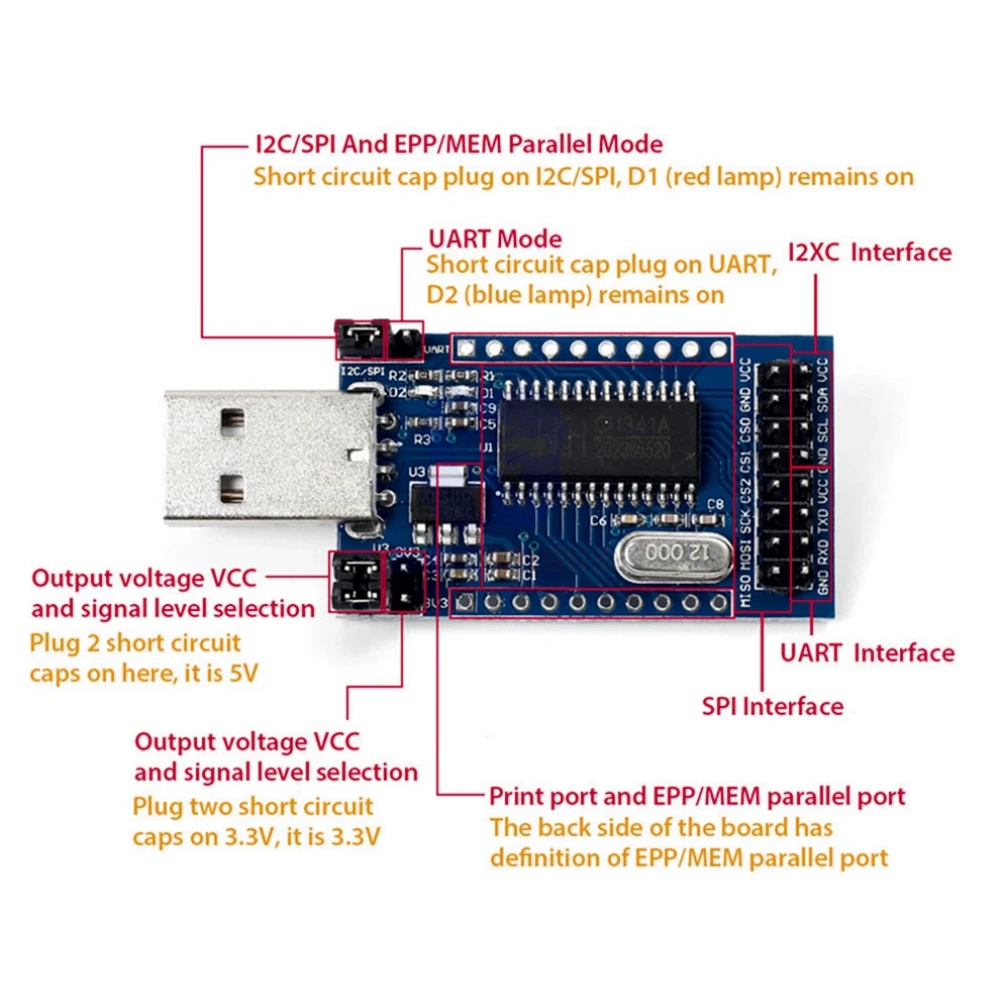

Modes de treball:
- Mode UART: tapa del pont en UART, llum indicadora D2 blava encesa.
- Mode paral·lel I2C/SPI i EPP/MEM: tapa del pont en I2C/SPI, llum indicadora D1 vermella encesa.
- Mode port paral·lel impressora: desconnectar els ponts i connectar SDA i SCL junts.
Selecció de voltatge de sortida:
- Tapa del pont 2 al costat 3V3 per a 3.3V.
- Tapa del pont 2 a l'altre costat per a 5V.
Aquest programador és ideal per a usuaris que necessiten una solució econòmica i funcional per a la programació i depuració de dispositius electrònics que requereixen interfícies UART, I2C, SPI o port paral·lel. El seu disseny compacte i la seva versatilitat el fan perfecte per a projectes d'electrònica, desenvolupament de firmware i manteniment de maquinari.
- Admet USB a port paral·lel, UART, I2C i SPI
- Voltatge de sortida seleccionable: 3.3V o 5V
- Indicadors LED per a l'estat UART i SPI/I2C
- Mida compacta: 45 x 27 mm
- Compatible amb programació EEPROM, FLASH i MCU STC
Preguntes i respostes dels clients
Quines són les dimensions, el pes i els materials principals del mòdul CH341A?
El mòdul fa 45 mm de llarg per 27 mm d’ample, utilitza principalment PCB de fibra de vidre (FR4) i components electrònics SMD. El pes estimat és inferior a 20 grams, cosa que en facilita la integració en protoboards o projectes compactes.
Quins requisits d’alimentació i compatibilitat de sistemes té aquest convertidor?
El CH341A s’alimenta directament del port USB (5V) de l’ordinador. Pot seleccionar el voltatge de sortida i els nivells de senyal a 3,3 V o 5 V mitjançant jumpers. És compatible amb sistemes Windows, algunes distribucions Linux i macOS, tot i que la disponibilitat i la facilitat d’instal·lació dels drivers poden variar segons el sistema operatiu i la seva versió.
El programador CH341A requereix calibracions o manteniment periòdic per a un ús fiable?
El mòdul no requereix calibració ni manteniment periòdic. Es recomana mantenir nets els connectors i evitar l’exposició a humitat o descàrregues electrostàtiques. En condicions normals i amb pràctiques adequades, la durabilitat depèn principalment del maneig físic i de la protecció electrostàtica.
Quines limitacions rellevants té el CH341A pel que fa a velocitats de transmissió i toleràncies de senyal?
El CH341A suporta velocitats USART de fins a 2 Mbps, en SPI habitualment fins a 12 MHz i en I2C fins a 400 kHz (mode Fast). Els nivells lògics configurables permeten certa flexibilitat (3,3V/5V), però pot haver-hi errors en connectar dispositius que requereixin toleràncies de temporització molt estrictes o integracions de més d’un protocol alhora. No és recomanable per a flashes NAND de gran capacitat.
Per a què s'utilitza el programador CH341A?
S'utilitza per convertir USB a interfícies UART, I2C, SPI i port paral·lel, permetent la programació i depuració de dispositius electrònics.
Quins voltatges de senyal admet el programador CH341A?
Permet seleccionar voltatges de sortida i nivells de senyal de 3.3V o 5V mitjançant un pont a la placa.
El programador CH341A té indicadors d'estat?
Sí, compta amb llums indicadores per als modes UART i SPI/I2C que mostren l'estat de treball.
Quina és la mida de la placa del programador CH341A?
La mida de la placa és de 45 x 27 mm.
Es pot fer servir per a programació d'EEPROM?
Sí, és compatible amb la programació d'EEPROM a través de la interfície I2C.
