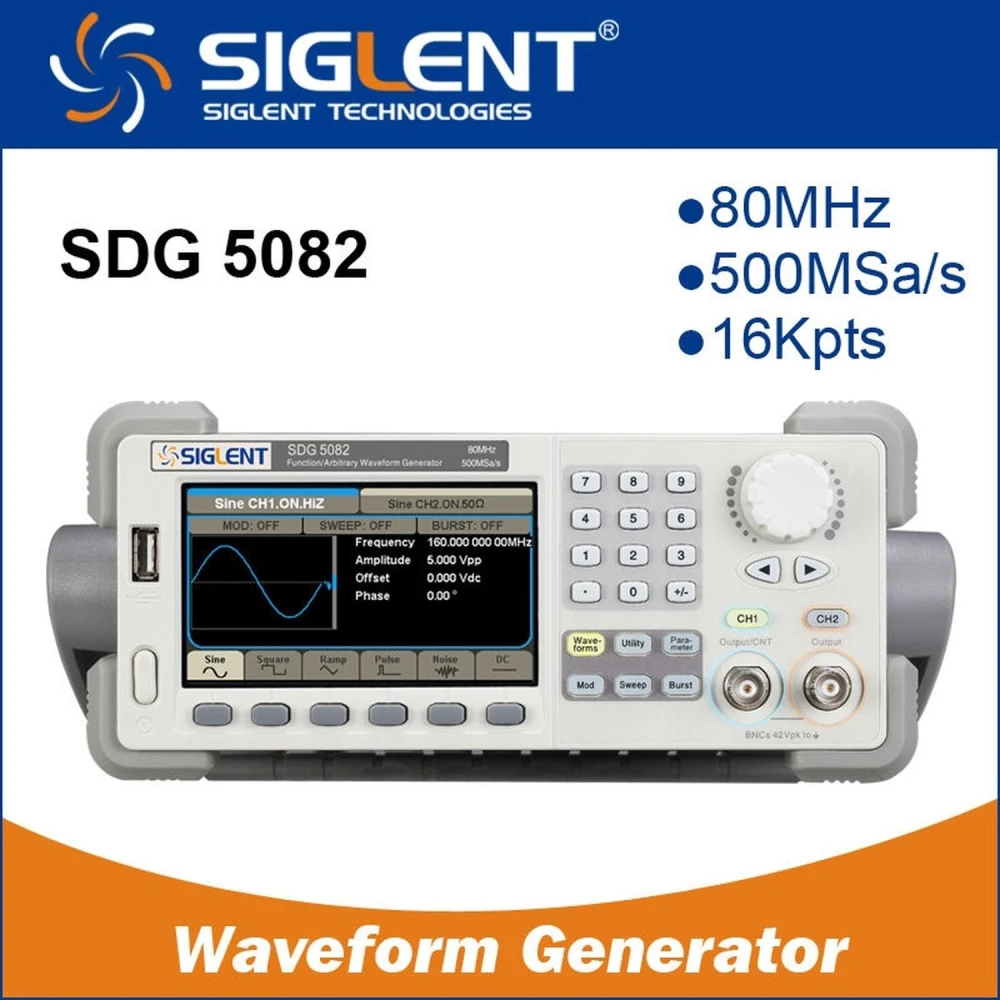

Generador de funciones arbitrario Siglent SDG5082 80MHz con doble salida y alta precisión
Marca: Siglent
IVA inclòs (Sense IVA: 410,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 476,26 € | -4% |
| 10+ | 466,33 € | -6% |
| 20+ | 446,49 € | -10% |
Descripción general:
El generador de funciones arbitrario Siglent SDG5082 80MHz es un instrumento avanzado diseñado para generar señales electrónicas con alta precisión y versatilidad. Equipado con tecnología DDS, ofrece doble salida y ajuste de fase para un control óptimo de las señales generadas.
Características clave:
- Frecuencia de salida de hasta 160MHz con 500MSa/s de frecuencia de muestreo.
- Resolución vertical de 14 bits y longitud de onda de hasta 512K puntos para formas de onda arbitrarias.
- Estabilidad de frecuencia de 2ppm y bajo ruido de fase (-116dBc/Hz), garantizando señales limpias y precisas.
- Amplias funciones de modulación: AM, DSB-AM, FM, PM, FSK, PWM, barrido y tren de pulsos.
- Contador de frecuencia interno de alta precisión hasta 200MHz.
- Interfaces USB Device y USB Host para fácil conexión y control remoto, compatible con osciloscopios digitales Siglent.
- Display TFT-LCD de 4.3 pulgadas para visualización clara y manejo sencillo.
- Dimensiones compactas (261x105x344 mm) y peso ligero (2.8 kg) para fácil integración en el laboratorio.
Especificaciones técnicas:
- Formas de onda disponibles: seno, cuadrado, rampa, triángulo, pulso, ruido y arbitrario.
- Rango de frecuencia para seno: 1µHz a 160MHz; para cuadrado: 1µHz a 30MHz; para rampa y triángulo: 1µHz a 20MHz.
- Pureza espectral con armónicos inferiores a -54dBc en DC-1MHz y distorsión total menor al 0.2% en DC-20kHz.
- Tiempo de subida/bajada para señal cuadrada menor a 8ns.
- Amplitud ajustable entre 1mVpp y 10Vpp (dependiendo de la frecuencia y carga).
- Protección contra cortocircuitos y aislamiento en conectores BNC para seguridad y durabilidad.
Usos típicos:
Este generador es ideal para laboratorios de electrónica, desarrollo y pruebas de circuitos, simulación de señales para equipos de comunicación, y educación técnica avanzada. Su capacidad para generar señales arbitrarias y modulaciones complejas lo hace indispensable para ingenieros y técnicos.
Compatibilidad:
Compatible con osciloscopios digitales Siglent, permitiendo integración y control remoto mediante comandos, facilitando el análisis y ajustes en tiempo real.
- Tecnología DDS con doble salida y ajuste de fase
- Frecuencia de salida hasta 160MHz y muestreo de 500MSa/s
- Resolución vertical de 14 bits y longitud de onda de 512K puntos
- Funciones de modulación AM, FM, PM, PWM, barrido y tren de pulsos
- Contador de frecuencia interno de alta precisión hasta 200MHz
- Interfaces USB Device y USB Host para control remoto
- Pantalla TFT-LCD de 4.3 pulgadas para fácil manejo
- Protección contra cortocircuitos y conectores aislados BNC
- Dimensiones compactas y peso ligero para laboratorio
Preguntes i respostes dels clients
Quines són les principals funcions i beneficis del generador Siglent SDG5082 respecte a opcions similars del mercat?
L’SDG5082 proporciona generació de formes d’ona arbitràries i estàndard (sinusoidal, quadrada, rampa, triangular, pols, soroll) amb freqüències de fins a 160 MHz en sinus i 80 MHz en altres formes. Utilitza tecnologia DDS, doble canal i 14 bits de resolució vertical, cosa que millora la fidelitat dels senyals. Davant de competidors, destaca pel seu baix soroll de fase (-116 dBc/Hz) i un comptador de freqüència intern precís fins a 200 MHz, cosa que afavoreix mesures més fiables.
Quines dimensions, pes i elements s’inclouen a la caixa d’aquest generador de funcions?
El generador SDG5082 normalment té dimensions aproximades de 261 mm × 112 mm × 295 mm i un pes d’uns 3,6 kg. El contingut típic de la caixa inclou el generador, cable d’alimentació, un cable USB, manual d’usuari i, a la majoria de regions, dos cables BNC de prova. És recomanable confirmar amb el proveïdor si es requereixen accessoris addicionals específics.
L’equip requereix algun voltatge o tipus de connector especial per funcionar correctament?
Funciona amb voltatge de xarxa convencional: 100–240 V CA, 50/60 Hz, entrada estàndard IEC. No necessita transformadors especials i és compatible amb la majoria d’instal·lacions elèctriques globals. Per a una instal·lació segura, s’ha d’utilitzar un cable d’alimentació certificat compatible amb la regió.
Quins límits operatius i rang de precisió té pel que fa a la generació de freqüència i resolució?
L’SDG5082 permet generar senyals sinusoïdals d’1 µHz fins a 160 MHz, quadrades fins a 80 MHz, rampa i triangular fins a 20 MHz. La seva resolució d’ajust de freqüència és d’1 µHz i la resolució vertical és de 14 bits. La precisió de freqüència és de ±2 ppm, amb estabilitat suficient per a aplicacions avançades de laboratori.
Hi ha recomanacions específiques per al manteniment i quin suport postvenda ofereix Siglent per a aquest model?
Es recomana netejar regularment les sortides BNC, mantenir l’equip en un ambient sec (<80% HR) i evitar exposicions prolongades a la pols. Siglent ofereix garantia limitada d’un any, assistència tècnica remota i disponibilitat de recanvis com fusibles o cables. El manteniment de maquinari l’ha de fer personal capacitat per no afectar la garantia.
Quina és la freqüència màxima que pot generar el Siglent SDG5082?
El Siglent SDG5082 pot generar senyals de fins a 160MHz en mode sinus.
Quins tipus de formes d'ona pot generar aquest generador?
Pot generar ones sinus, quadrada, rampa, triangle, pols, soroll i formes arbitràries.
És possible controlar el generador de manera remota?
Sí, compta amb interfícies USB Device i USB Host i admet control remot mitjançant comandaments, especialment amb oscil·loscopis digitals Siglent.
Quines funcions de modulació inclou aquest generador?
Inclou modulació AM, DSB-AM, FM, PM, FSK, PWM, barrido i tren de polsos.
El generador té protecció contra danys?
Sí, disposa de protecció contra curtcircuits i connectors BNC aïllats per a més seguretat.
