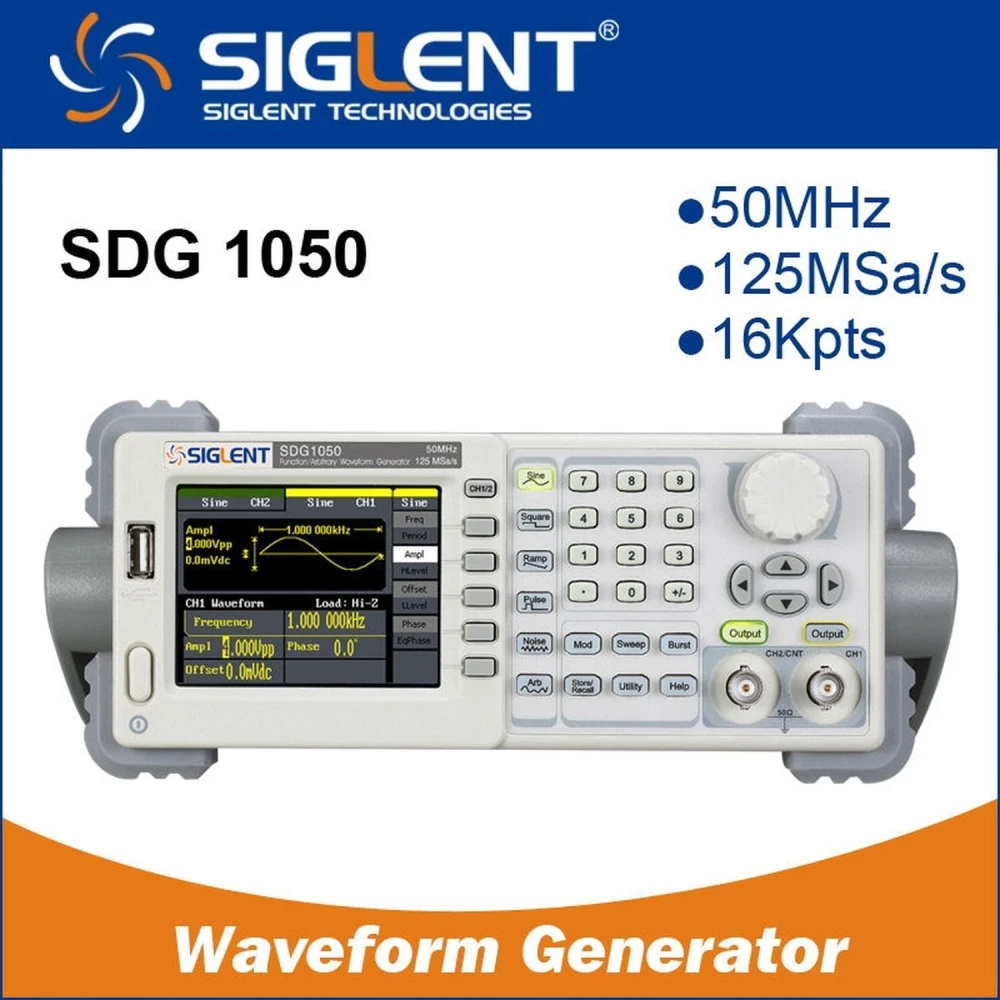

Generador de funcions arbitrari Siglent SDG1050 50MHz
Marca: Siglent
IVA inclòs (Sense IVA: 350,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 406,56 € | -4% |
| 10+ | 398,09 € | -6% |
| 20+ | 381,15 € | -10% |
Generador de funcions arbitrari Siglent SDG1050 50MHz és un equip avançat dissenyat per oferir senyals d'alta qualitat i precisió en aplicacions electròniques i de laboratori. Gràcies a la seva tecnologia DDS (Direct Digital Synthesis) i doble sortida amb fase ajustable, aquest generador permet una àmplia varietat de formes d'ona i modulacions per satisfer diverses necessitats tècniques.
Característiques principals:
- Freqüència màxima de sortida de 50MHz, ideal per a proves i desenvolupament en electrònica.
- Velocitat de mostreig de 125 MSa/s i resolució vertical de 14 bits per a senyals precises.
- Longitud d'ona de 16Kpts que permet generar formes d'ona complexes i detallades.
- Sortida de 5 tipus estàndard de formes d'ona i 48 formes arbitràries internes per a màxima versatilitat.
- Ampli comptador de freqüència amb rang fins a 200MHz per a mesures exactes.
- Funcions de modulació variades: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep i Burst per a aplicacions avançades.
- Connectivitat USB Host i Device, amb suport per a emmagatzematge en disc U i programari compatible.
- Compatibilitat amb oscil·loscopis digitals de la sèrie SDS1000 i control remot opcional mitjançant port GPIB.
Especificacions tècniques:
- Model: SDG1050
- Canals de sortida: 2
- Resolució de freqüència: 1 μHz
- Formes d'ona: sinus, quadrada, rampa, pols, soroll blanc gaussià i 48 formes arbitràries incorporades.
- Rang d'ona sinusoidal i quadrada: 1 μHz a 50MHz
- Rang de pols: 500 μHz a 5MHz
- Rang de rampa: 1 μHz a 300KHz
- Soroll blanc gaussià amb amplada de banda de 50MHz (-3dB)
- Funcions addicionals: comptador de freqüència de 100 mHz a 200 MHz
- Dimensions: 229 mm x 105 mm x 281 mm
Usos típics:
Aquest generador és ideal per a laboratoris d'electrònica, desenvolupament i prova de circuits, educació tècnica i projectes que requereixen senyals precises i modulades. La seva capacitat per generar múltiples formes d'ona i modulacions el fa adequat per a simulació de senyals, proves de resposta de dispositius i experimentació avançada.
Compatibilitat:
Compatible amb oscil·loscopis digitals de la sèrie SDS1000, cosa que facilita la integració en sistemes de mesura i control. A més, el port USB i l'opció d'adaptador USB-GPIB permeten una connexió fàcil i l'actualització de firmware.
- Tecnologia DDS amb doble sortida i fase ajustable
- Freqüència màxima de 50MHz i velocitat de mostreig de 125 MSa/s
- Resolució vertical de 14 bits i longitud d'ona de 16Kpts
- 48 formes d'ona arbitràries internes i 5 formes estàndard
- Funcions de modulació AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Comptador de freqüència fins a 200MHz per a mesures precises
- Connectivitat USB Host i Device, suport per a emmagatzematge extern
- Compatible amb oscil·loscopis digitals SDS1000 i control remot opcional
Preguntes i respostes dels clients
Quins materials i dimensions té aquest generador i què inclou la caixa en comprar-lo?
El generador SDG1050 està fabricat amb una carcassa de plàstic ABS reforçat, dissenyada per a laboratori. Les seves dimensions aproximades són 260 mm × 105 mm × 295 mm i el pes és proper als 3 kg. A la caixa normalment s’inclou el generador, cable d’alimentació, 2 cables BNC, manual d’usuari i CD amb programari. Les variants de contingut poden dependre de la regió o del distribuïdor.
A quins sistemes i equips és compatible i quins connectors utilitza per a la sortida de senyals?
L’SDG1050 és compatible amb oscil·loscopis, bancs de prova i sistemes d’automatització que acceptin senyals analògics estàndard mitjançant connectors BNC. Es pot integrar amb programari de PC (via USB) i amb equips que suportin connexió GPIB (opcional). El voltatge d’operació és de 100-240 VCA, 50/60 Hz, cosa que el fa apte per a la majoria de laboratoris.
Quines consideracions he de tenir en instal·lar-lo i com s’actualitza el firmware?
La instal·lació requereix una superfície estable, ventilació adequada i una connexió a terra fiable. És important utilitzar els cables subministrats o d’especificació equivalent per prevenir interferències. L’actualització del firmware es fa mitjançant el port USB Host seguint les instruccions del fabricant; es recomana fer una còpia de seguretat prèvia i verificar la integritat dels fitxers per evitar riscos.
Quins límits de rendiment té pel que fa a formes d’ona i com afecta la resolució aquestes senyals?
L’SDG1050 genera ones sinusoïdals i quadrades d’1 µHz fins a 50 MHz, ones de pols fins a 5 MHz i formes arbitràries fins a 5 MHz. La seva resolució vertical és de 14 bits, cosa que permet definir el senyal amb alta precisió en aplicacions exigents. Tanmateix, tota generació de senyal arbitrària per DDS té límits en la fidelitat del senyal per sobre dels 5 MHz i també depèn de la longitud de memòria màxima (16 kpts) disponible.
Quina és la freqüència màxima de sortida del generador Siglent SDG1050?
La freqüència màxima de sortida és de 50 MHz.
Quants canals de sortida té aquest generador de funcions?
Compta amb 2 canals de sortida independents.
Quins tipus de formes d'ona pot generar?
Pot generar formes d'ona sinus, quadrada, rampa, pols, soroll blanc gaussià i 48 tipus de formes arbitràries incorporades.
És compatible amb altres equips de mesura?
Sí, és compatible amb oscil·loscopis digitals de la sèrie SDS1000 i es pot controlar remotament mitjançant port GPIB opcional.
Quines funcions de modulació admet aquest generador?
Admet modulació AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep i Burst.
