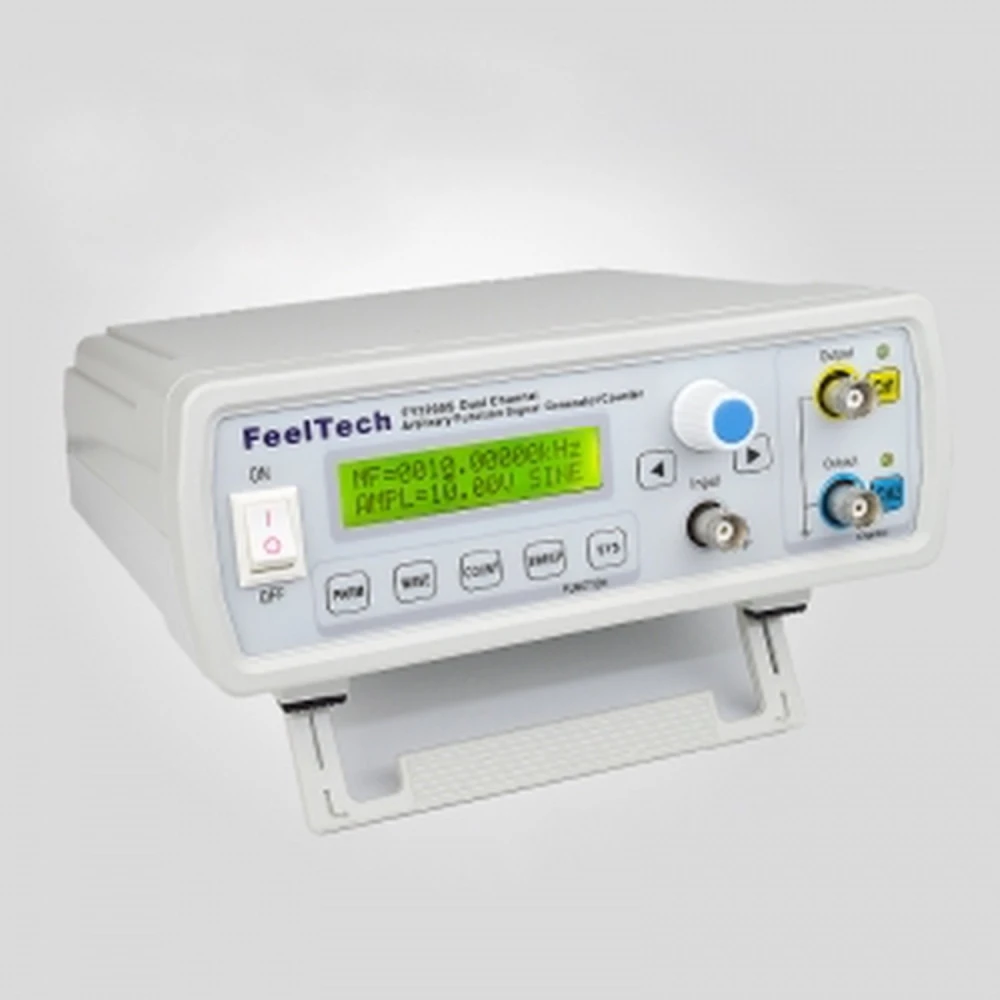

Generador de funcions arbitrari FY3212S 12MHz de 2 canals FeelTech

El generador de funcions arbitrari FY3212S 12MHz de FeelTech és un instrument electrònic avançat dissenyat per generar senyals de forma d’ona arbitrària amb alta precisió i estabilitat. Aquest equip de doble canal DDS (Direct Digital Synthesis) permet la generació de múltiples tipus d’ones, incloent-hi sinusoidal, quadrada, triangular, diente de sawtooth i formes definides per l’usuari, amb un rang de freqüència que arriba fins a 12 MHz per a ones sinusoidals i fins a 6 MHz per a altres formes.

Equipat amb un freqüencímetre integrat que suporta fins a 100 MHz, el FY3212S és ideal per a aplicacions en enginyeria electrònica, laboratoris de recerca, línies de producció i ensenyament. La seva tecnologia de muntatge en superfície i circuit integrat CMOS garanteixen una alta immunitat a interferències i una llarga vida útil.

Característiques clau

• Doble canal de sortida independent (CH1 i CH2) amb amplitud de sortida ≥ 20Vp-p sense càrrega.
• Formes d’ona preinstal·lades i arbitràries: 14 formes comunes i possibilitat de carregar formes personalitzades.
• Alta resolució i precisió: Resolució de freqüència de 10 mHz i precisió de freqüència ±5×10⁻⁶.
• Cicle de treball ajustable: Des de 0.1% fins a 99.9% per a ona quadrada.
• Funció d’escombrada: Escombrada lineal i logarítmica configurable per a CH1.
• Mesura de freqüència: Mesurador incorporat per a senyals internes i externes fins a 100 MHz.
• Control digital i manual: Botons i roda amb pantalla LCD1602 per a ajustos precisos.
• Memòria per a 20 conjunts de paràmetres definits per l’usuari.

Especificacions tècniques

• Freqüència d’ona sinusoidal: 0 Hz a 12 MHz
• Freqüència d’ona quadrada i triangular: 0 Hz a 6 MHz
• Freqüència d’ona arbitrària: 0 Hz a 6 MHz
• Impedància de sortida: 50 ohms ±10%
• Desplaçament DC: ±10 V
• Distorsió d’ona sinusoidal: ≤ 0.8% a 1 kHz
• Temps de pujada i baixada d’ona quadrada: ≤ 100 ns
• Sortida TTL sincronitzada en ambdós canals amb fase ajustable
• Rang de voltatge d’entrada per a freqüencímetre: 2 Vp-p a 20 Vp-p
• Dimensions: 200 mm x 190 mm x 90 mm
• Pes: 500 g (unitat principal), 150 g (accessoris)

Usos típics

Aquest generador és ideal per a proves i desenvolupament en electrònica, simulació de senyals per a equips de comunicació, calibratge d’instruments, experimentació en laboratoris educatius i control de qualitat en producció industrial.

Compatibilitat i accessoris

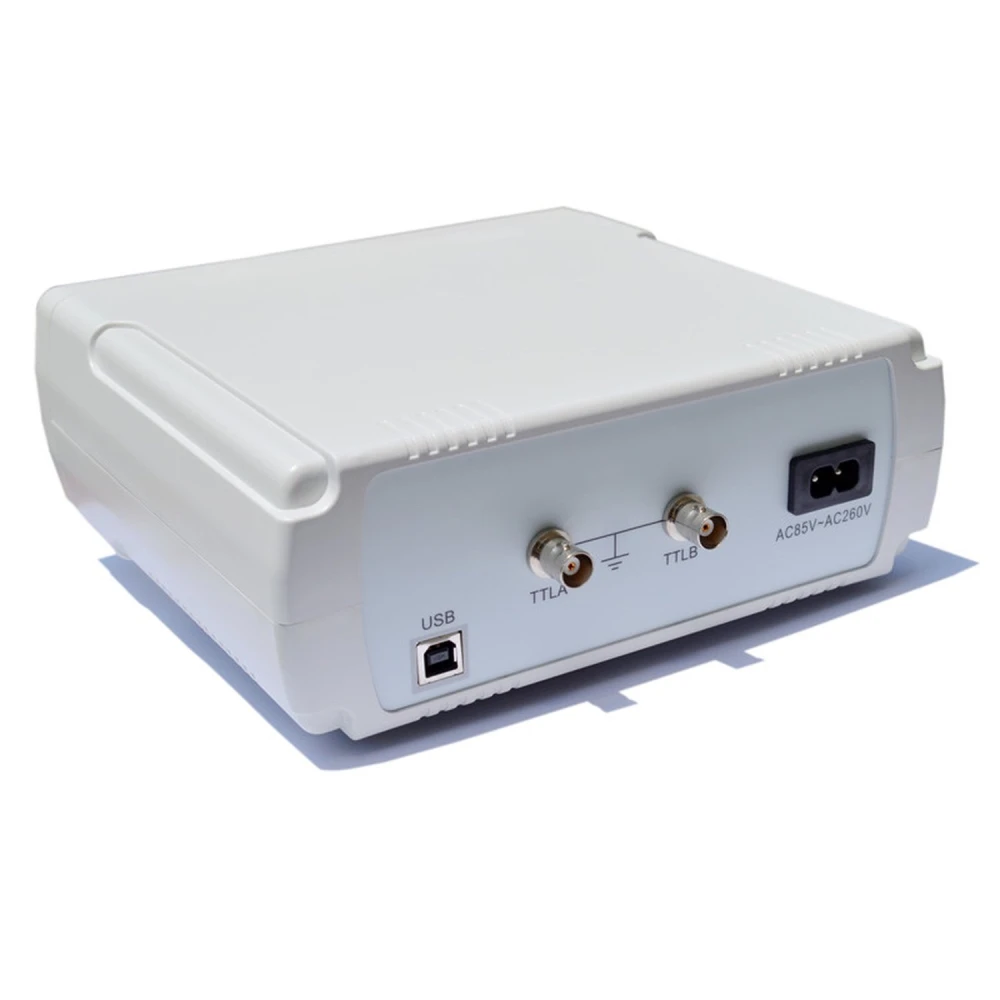

Inclou cable d’alimentació, cable USB de port quadrat, clips de fil Q9 i CD amb programari. Compatible amb sistemes que suportin connexió USB per a control i configuració remota.

Estat de disponibilitat

Actualment aquest producte està esgotat. Es recomana consultar alternatives o contactar per obtenir informació sobre reposició.

• Doble canal DDS amb sortida independent CH1 i CH2
• Freqüència màxima d’ona sinusoidal: 12 MHz
• Freqüencímetre integrat fins a 100 MHz
• Formes d’ona: sinusoidal, quadrada, triangular, diente de sawtooth i arbitrària
• Cicle de treball ajustable de 0.1% a 99.9%
• Funció d’escombrada lineal i logarítmica a CH1
• Memòria per a 20 configuracions personalitzades
• Pantalla LCD1602 per a control digital i manual
• Alta precisió i baixa distorsió en els senyals generats
• Tecnologia de muntatge en superfície i circuit integrat CMOS
