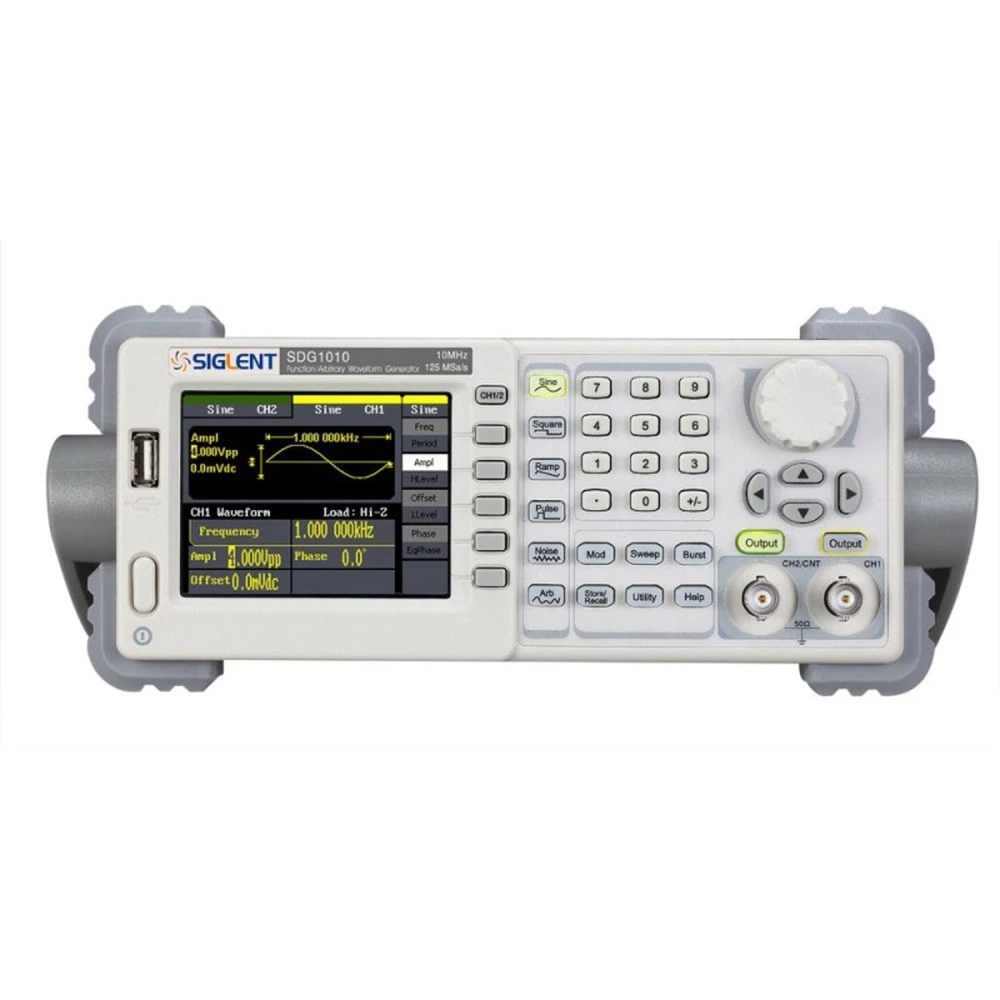

Generador de funcions arbitrari Siglent SDG1010 10MHz per a laboratori electrònic
Marca: Siglent
IVA inclòs (Sense IVA: 189,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 219,54 € | -4% |
| 10+ | 214,97 € | -6% |
| 20+ | 205,82 € | -10% |
Generador de funcions arbitrari Siglent SDG1010 10MHz és un instrument essencial per a laboratoris electrònics i projectes d'enginyeria que requereixen senyals precises i variades. Aquest generador utilitza tecnologia DDS (Síntesi Directa Digital) per oferir una freqüència màxima de sortida de 10MHz amb una resolució de freqüència d'1 µHz i una resolució vertical de 14 bits, garantint senyals netes i exactes.
Característiques principals:
- Freqüència màxima de sortida: 10MHz.
- Canals de sortida: 2, permetent generar senyals simultànies.
- Velocitat de mostreig: 125 MSa/s per a una alta fidelitat en les formes d'ona.
- Longitud d'ona: 16 kpts, ideal per a formes d'ona complexes.
- Formes d'ona estàndard: sinus, quadrada, rampa, pols, soroll blanc gaussià i 48 tipus de formes arbitràries incorporades.
- Funcions de modulació: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep i Burst per a aplicacions avançades.
- Comptador de freqüència: integrat amb rang de 100 mHz a 200 MHz.
- Connectivitat: USB Host i Device estàndard, amb opció de port USB-GPIB per a control remot.
- Compatibilitat: Es connecta perfectament amb oscil·loscopis digitals de la sèrie SDS1000 i admet control remot.
Usos típics: Aquest generador és ideal per a proves i desenvolupament en electrònica, incloent-hi disseny de circuits, proves de components, simulació de senyals i educació tècnica. La seva capacitat per generar múltiples tipus de senyals el fa versàtil per a diverses aplicacions de laboratori.
Especificacions tècniques:
- Model: SDG1010
- Freqüència màxima: 10MHz
- Canals: 2
- Velocitat de mostreig: 125 MSa/s
- Longitud d'ona: 16 kpts
- Resolució de freqüència: 1 µHz
- Resolució vertical: 14 bits
- Formes d'ona: Sinus, quadrada, rampa, pols, soroll blanc gaussià, 48 formes arbitràries
- Funcions de modulació: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Comptador de freqüència: 100 mHz - 200 MHz
- Connectivitat: USB Host & Device, port opcional USB-GPIB
- Mida: 229mm x 105mm x 281mm
Nota sobre disponibilitat: Actualment aquest producte està esgotat. Et recomanem consultar alternatives o subscriure't per rebre notificacions de reposició.
- Tecnologia DDS amb doble sortida i fase ajustable per a senyals precises
- Freqüència màxima de 10MHz amb resolució d'1 µHz
- Velocitat de mostreig alta de 125 MSa/s i resolució vertical de 14 bits
- 48 formes d'ona arbitràries internes i 5 tipus estàndard
- Funcions avançades de modulació: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Comptador de freqüència integrat fins a 200 MHz
- Connectivitat USB Host & Device i opció de port USB-GPIB
- Compatible amb oscil·loscopis digitals SDS1000 i control remot
Preguntes i respostes dels clients
Quines connexions i suports d’emmagatzematge extern admet el dispositiu per a la càrrega i actualització d’ones arbitràries?
L’SDG1010 disposa de ports USB (Device i Host), que permeten la connexió directa a PC i l’ús de memòries USB (disco U) per carregar formes d’ona arbitràries o actualitzar el firmware. El suport per al port GPIB és opcional i requereix un mòdul addicional.
Quins són els límits de freqüència i tipus de forma d’ona que pot generar a cada canal, i quina és la distorsió típica per a ones sinusoïdals?
Les ones sinusoïdals i quadrades abasten d’1 µHz fins a 10 MHz, mentre que els polsos arriben de 500 µHz a 5 MHz, les rampes d’1 µHz a 300 kHz i les formes arbitràries d’1 µHz a 5 MHz. El generador especifica una distorsió harmònica total (THD) de <0,04% típicament per a ones sinusoïdals en el rang d’1 kHz a 10 kHz i amplitud màxima.
El generador inclou funcions de modulació i es pot sincronitzar amb instruments Siglent com oscil·loscopis SDS1000?
Sí, incorpora funcions abundants de modulació (AM, FM, PM, PWM), escombrat de freqüència i trens de polsos. Es pot connectar i sincronitzar directament amb oscil·loscopis Siglent de la sèrie SDS1000, facilitant tasques de proves automatitzades via control remot.
Quins accessoris venen inclosos a la caixa i quines opcions hi ha per a recanvis o servei postvenda?
Generalment, l’SDG1010 inclou cable d’alimentació, manual d’usuari, cable USB i dos cables BNC a BNC. Els recanvis (cables, fusibles) i el servei postvenda estan disponibles a través de distribuïdors autoritzats de Siglent i la mateixa marca; la garantia estàndard sol ser de 3 anys, tot i que convé confirmar-ho amb el venedor concret.
Quina és la freqüència màxima de sortida del generador Siglent SDG1010?
La freqüència màxima de sortida és de 10 MHz.
Quants canals de sortida té el generador?
El generador disposa de 2 canals de sortida per a senyals simultànies.
Quines formes d'ona pot generar aquest equip?
Pot generar ones sinus, quadrada, rampa, pols, soroll blanc gaussià i 48 tipus de formes arbitràries internes.
És compatible amb altres instruments de mesura?
Sí, és compatible amb oscil·loscopis digitals de la sèrie SDS1000 i admet control remot.
Quin tipus de connectivitat ofereix el generador?
Compta amb USB Host i Device estàndard, i ofereix un port opcional USB-GPIB per a control remot.
